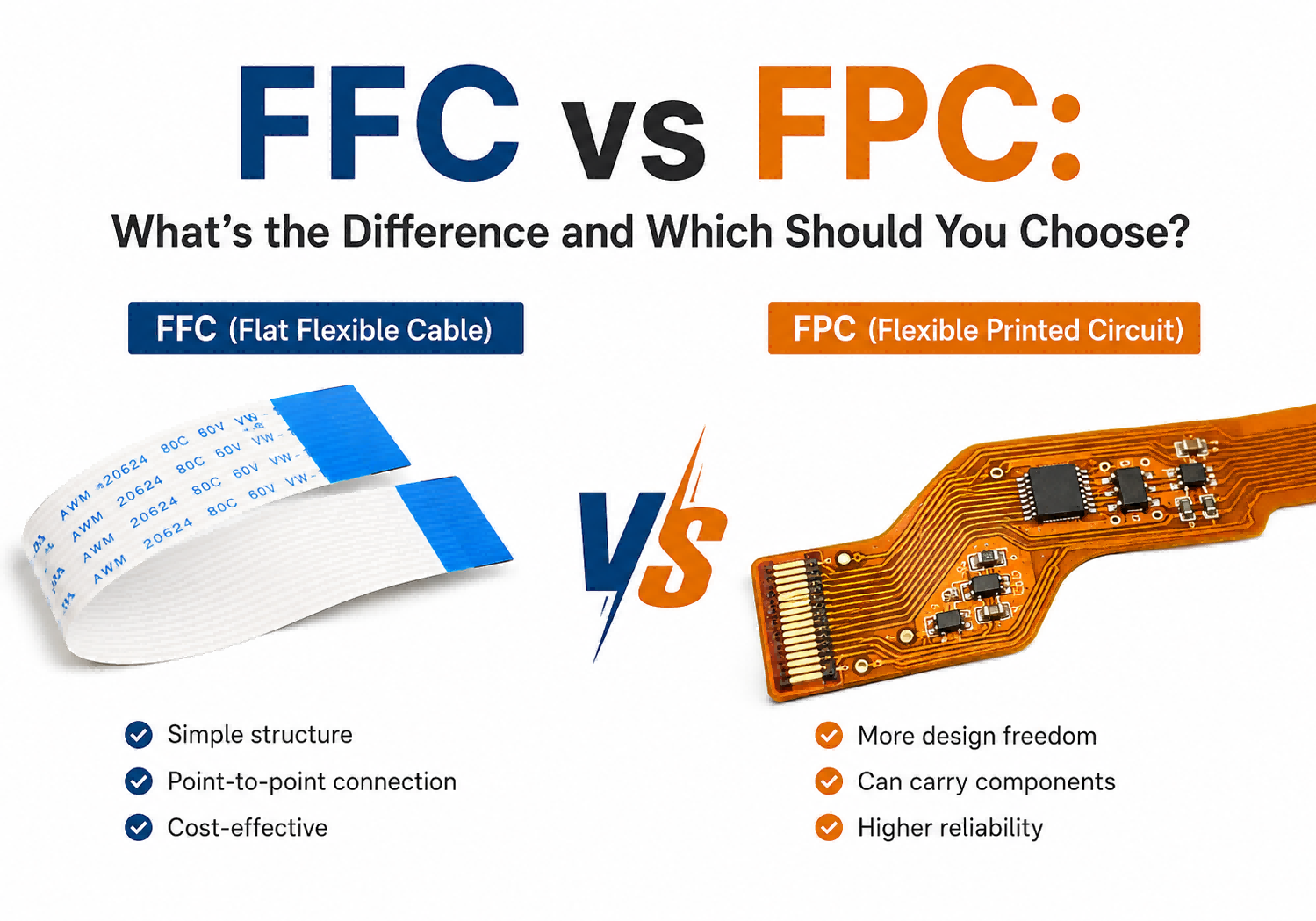

FFC vs FPC : Quelle est la différence et lequel choisir ?

L’électronique moderne devient chaque année plus fine, plus légère et plus compacte. Les smartphones se plient en deux, les ordinateurs portables utilisent des ensembles d’affichage ultra-fins, et même les équipements industriels s’appuient désormais sur des systèmes d’interconnexion flexibles compacts.

C’est pourquoi les câbles FFC et FPC sont devenus si courants.

À première vue, ils se ressemblent beaucoup. Tous deux sont plats, flexibles et souvent appelés “ribbon cables” en ligne. Cependant, FFC et FPC sont des technologies fondamentalement différentes.

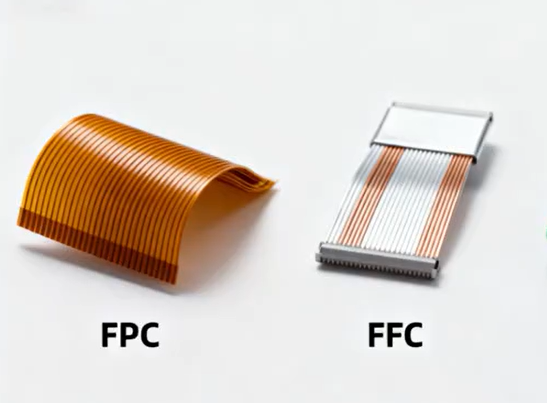

Un FFC est principalement un câble d’interconnexion flexible.

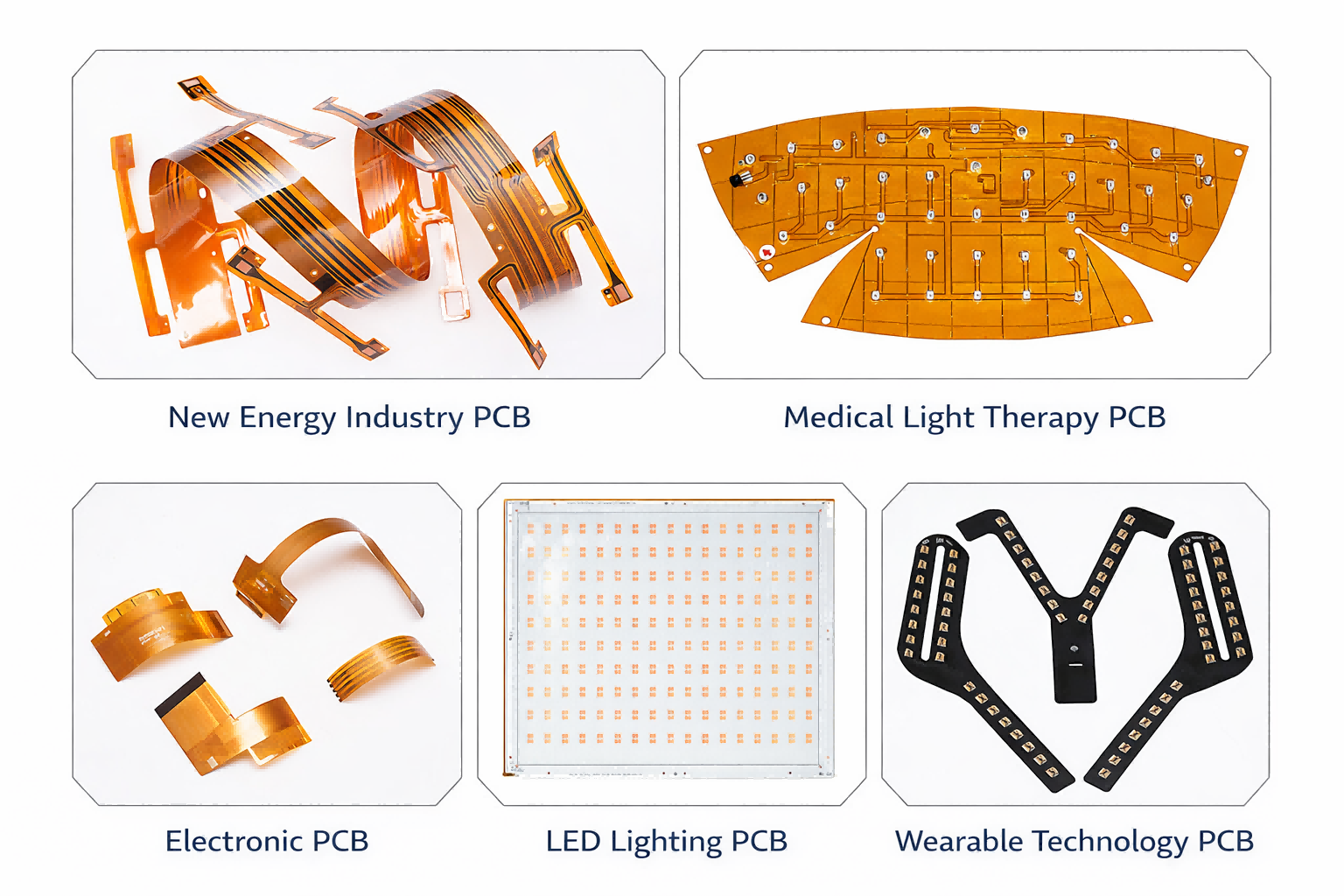

Un FPC est essentiellement un PCB flexible.

Cette différence affecte :

• L’intégrité du signal
• La difficulté de réparation
• La fiabilité
• Le coût de fabrication
• Les performances de flexion dynamique
• La conception du connecteur

Ce guide explique les différences d’ingénierie concrètes entre les câbles FFC et FPC, y compris les problèmes pratiques de réparation, les modes de défaillance courants et les raisons pour lesquelles les smartphones modernes privilégient de plus en plus les structures FPC.



1. Que sont les câbles FFC et FPC ?

Que signifie FFC ?

FFC signifie Flexible Flat Cable.

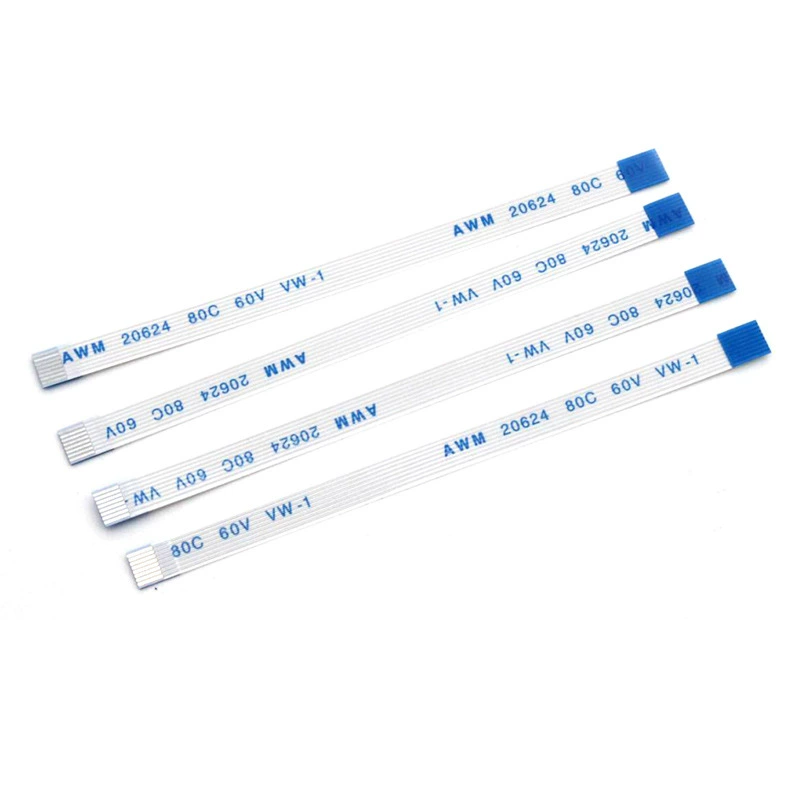

Un câble FFC se compose généralement de conducteurs en cuivre plats et parallèles laminés entre de fines couches d’isolation en PET.

Les câbles FFC sont principalement conçus pour de simples connexions électriques point à point.

Parce qu’ils sont peu coûteux et faciles à fabriquer, ils sont largement utilisés dans :

• Les imprimantes
• Les téléviseurs
• Les lecteurs DVD
• Les scanners
• Les ordinateurs portables
• Les consoles de jeu

L’électronique moderne utilise de plus en plus les systèmes FFC et FPC pour remplacer les fils ronds traditionnels ou les anciens câbles plats IDC afin de :

• Gagner de l’espace
• Réduire l’épaisseur
• Simplifier le routage
• Améliorer l’efficacité d’assemblage

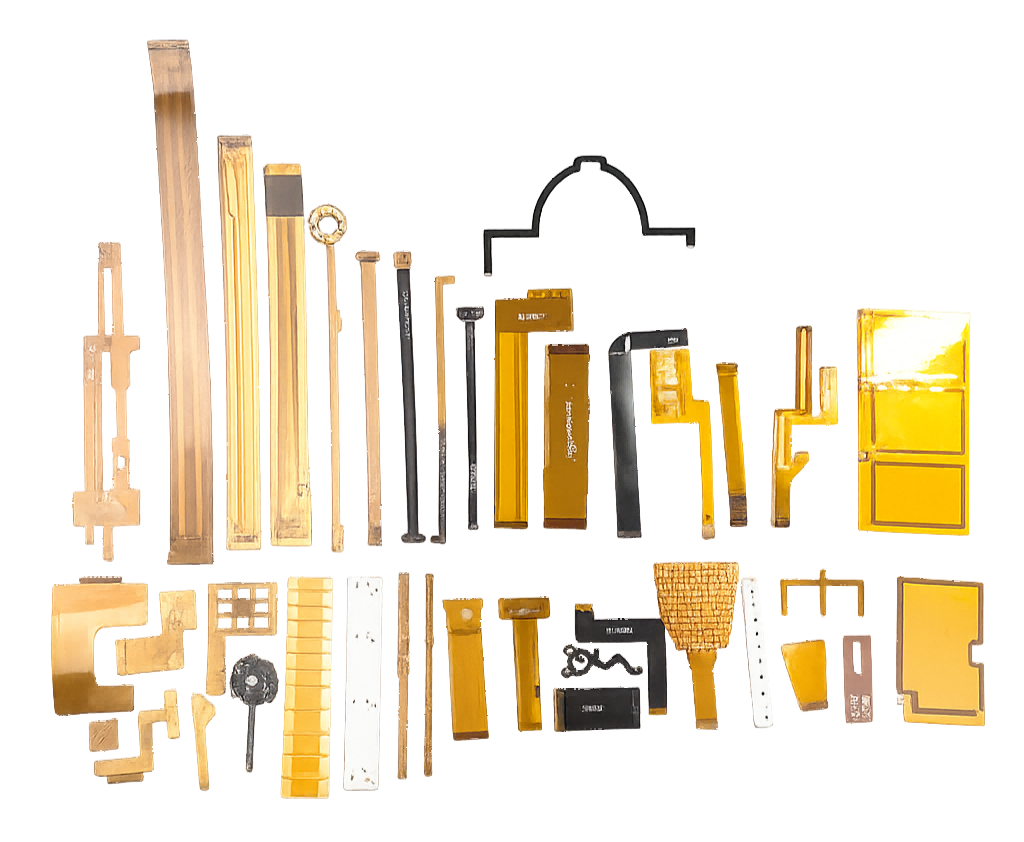

Que signifie FPC ?

FPC signifie Flexible Printed Circuit.

Contrairement aux câbles FFC, les FPC sont de véritables circuits imprimés construits sur un matériau de substrat flexible en polyimide.

C’est l’une des différences conceptuelles les plus importantes entre les deux.

Un FFC est principalement un câble.

Un FPC se comporte beaucoup plus comme un PCB flexible.

Les FPC peuvent inclure :

• Des pistes de cuivre gravées
• Des plans de masse
• Un routage à impédance contrôlée
• Des couches de blindage
• Plusieurs couches
• Un routage de signal à pas fin
• Des composants électroniques montés

Certains assemblages FPC peuvent même transporter :

• Des condensateurs
• Des résistances
• Des LED
• Des puces IC

Cela rend le FPC bien plus performant pour l’électronique moderne compacte.

Pourquoi les confond-on souvent ?

Les FFC et les FPC sont tous deux plats et flexibles.

Ils se connectent généralement tous deux via :

• Des connecteurs ZIF
• Des connecteurs flip-lock
• Des connecteurs de carte à pas fin

Dans les communautés de réparation, les utilisateurs appellent souvent les deux “ribbon cables” ou “flex cables,” même si leur structure interne est complètement différente.



2. Principales différences structurelles

Structure laminée vs structure gravée

La plus grande différence structurelle réside dans leur mode de fabrication.

Les câbles FFC utilisent des conducteurs en cuivre laminés pris en sandwich entre des couches d’isolation plastique.

Les FPC utilisent des circuits en cuivre gravés sur un matériau de substrat flexible en polyimide.

Cela donne aux FPC une liberté de conception bien plus grande.

Contrairement aux simples câbles FFC, les FPC peuvent prendre en charge :

• Le routage de pistes courbes
• Des dispositions d’interconnexion denses
• Des plans de référence de masse
• Le routage différentiel haute vitesse
• Des zones de montage de composants

Raidisseurs et matériaux de renforcement

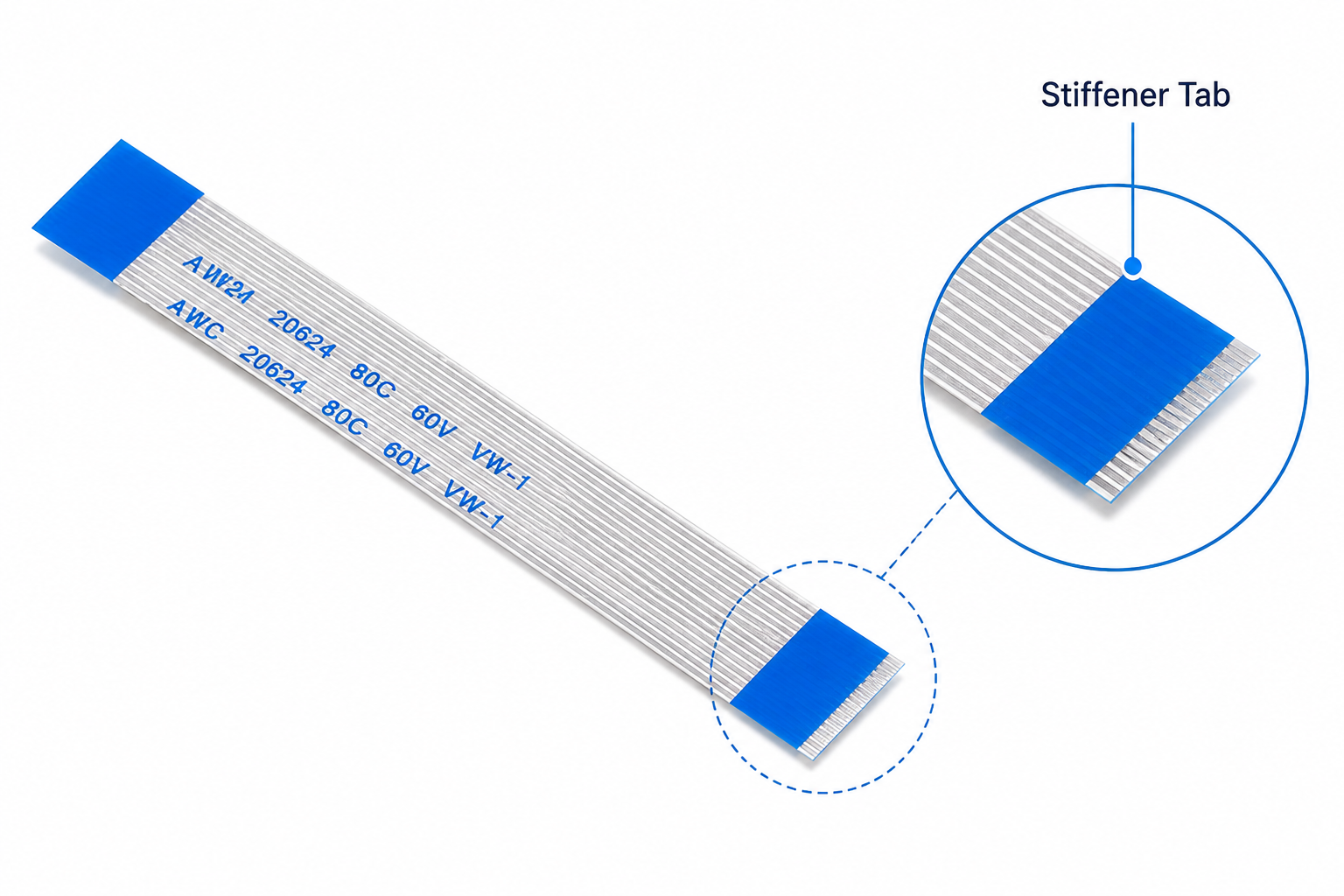

Les câbles FFC utilisent couramment de simples languettes de raidissement bleues ou transparentes près de la zone du connecteur.

Ces languettes de renforcement aident à :

• Améliorer la rigidité d’insertion
• Réduire la contrainte sur le connecteur
• Maintenir une épaisseur constante

Les structures de renforcement des FPC sont généralement beaucoup plus avancées.

Selon l’application, les raidisseurs FPC peuvent utiliser :

• De la fibre de verre FR-4
• Du polyimide (PI)
• De l’acier inoxydable
• Un renfort en aluminium

Ces matériaux aident à renforcer les zones de connecteur ou à soutenir les composants montés.

Différences de pas et de taille des connecteurs

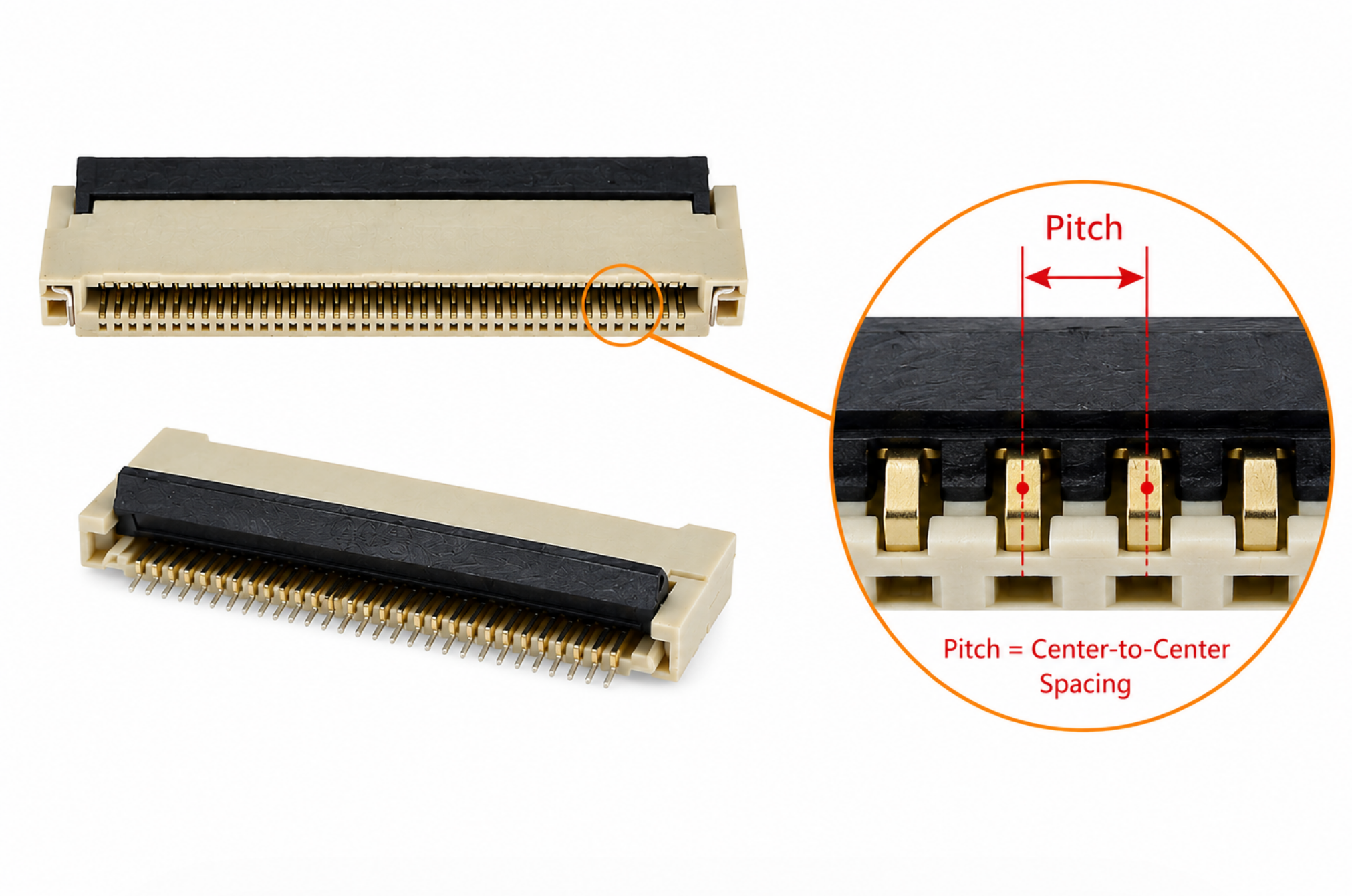

Les connecteurs FPC ont souvent un pas nettement plus fin que les connecteurs FFC standard.

Les pas courants incluent :

• 1.0 mm
• 0.5 mm
• 0.3 mm
• 0.2 mm

Lorsque les pas descendent jusqu’à 0.2 mm dans les smartphones modernes et les assemblages d’écrans OLED, la marge d’erreur pendant la réparation devient pratiquement nulle.

À ces dimensions :

• L’alignement devient extrêmement difficile
• Les ponts deviennent courants
• Le risque de déformation plastique augmente
• Les dommages au connecteur deviennent très faciles

C’est l’une des raisons pour lesquelles la réparation FPC des smartphones est considérée comme un travail avancé de microsoudure.

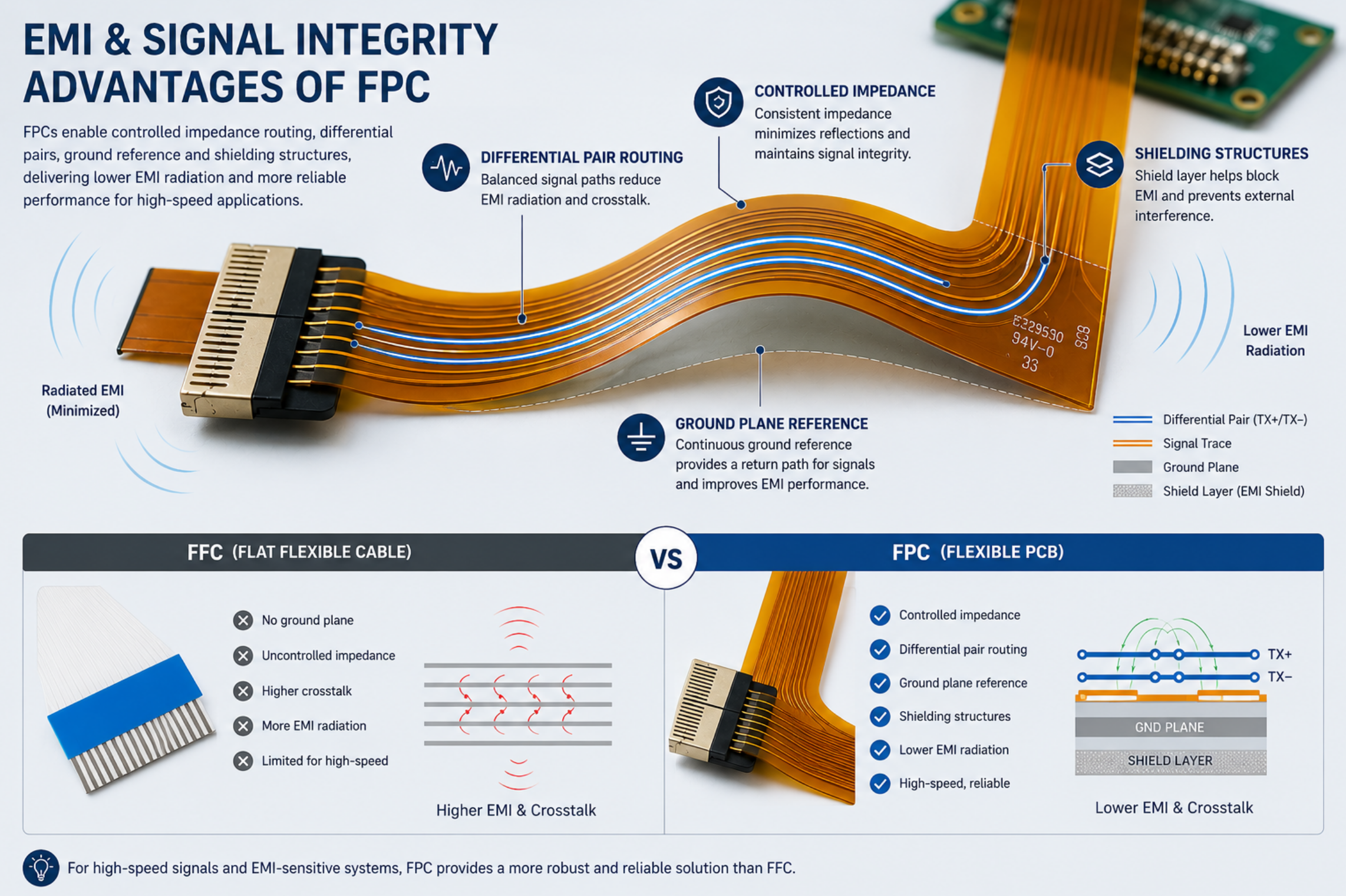

Considérations EMI et intégrité du signal

Le FPC est généralement le meilleur choix pour les signaux haute vitesse.

Parce que les FPC peuvent inclure :

• Un routage à impédance contrôlée
• Des dispositions de paires différentielles
• Des plans de masse
• Des structures de blindage

Ils offrent généralement de meilleures performances EMI que les simples câbles FFC.

Dans une discussion d’ingénierie sur le routage Ethernet PHY, des ingénieurs ont noté que les câbles FFC peuvent fonctionner pour des applications courtes à basse vitesse, mais que les conceptions FPC sont plus sûres pour les systèmes sensibles à l’intégrité du signal.



3. Pourquoi les connecteurs FPC sont-ils si fragiles ?

Dommages thermiques pendant la réparation

L’une des plaintes les plus fréquentes concernant les connecteurs FPC est la facilité avec laquelle ils fondent pendant la réparation.

Les techniciens de réparation décrivent souvent le remplacement FPC comme frustrant parce que :

• Trop de chaleur fait fondre le connecteur
• Trop peu de chaleur empêche son retrait
• Les composants voisins sont extrêmement petits
• Le plastique se déforme très facilement

Un technicien a parfaitement décrit cette expérience :

“Soit ils ne bougent pas, soit ils fondent.”

C’est particulièrement courant lors de la réparation de cartes mères de smartphones.

Verrous cassés et usure des connecteurs

Un autre problème majeur est l’endommagement du verrou du connecteur.

Les défaillances courantes incluent :

• Des languettes flip-lock cassées
• Des clips de retenue fissurés
• Des contacts pliés
• Des surfaces d’insertion usées

Une fois le verrou défaillant, des problèmes intermittents de charge ou d’audio peuvent apparaître même si le câble lui-même fonctionne encore.

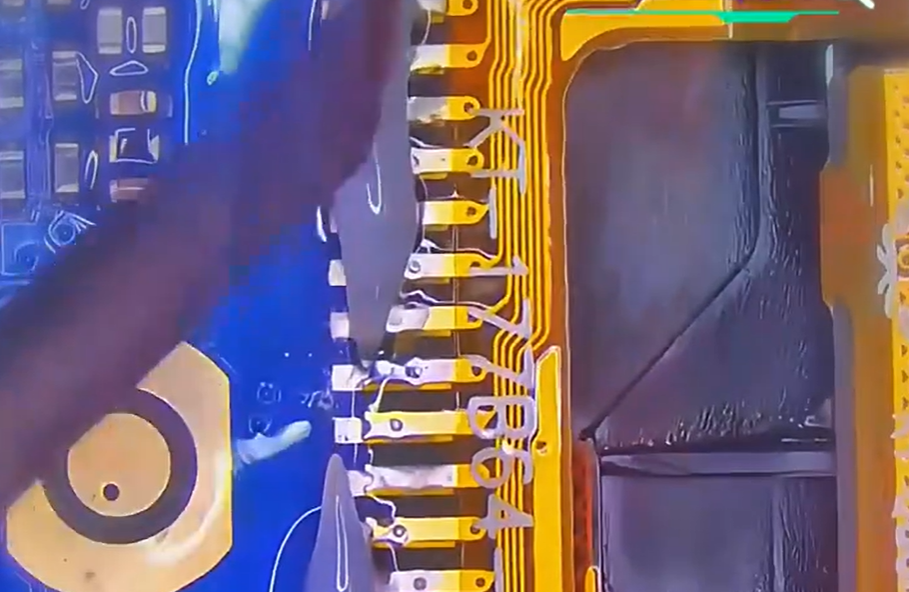

Pourquoi les réparations FPC des smartphones sont difficiles

La réparation FPC des smartphones modernes combine plusieurs défis difficiles :

• Connecteurs à pas ultra-fin
• Minuscules composants SMD voisins
• Plastiques sensibles à la chaleur
• Dispositions de carte mère denses
• Espace de travail très limité

De nombreux amateurs finissent par envoyer leurs téléphones à des ateliers professionnels de microsoudure après avoir eu des difficultés avec l’alignement et la reprise à air chaud.

Techniques de réparation professionnelles

Les techniciens expérimentés recommandent souvent :

• De grandes buses à air chaud
• Un chauffage par le dessous
• De la soudure basse température
• Des fers à souder à pointe fine
• Une inspection au microscope
• Un flux de haute qualité

De nombreux techniciens utilisent également du ruban Kapton ou des écrans thermiques métalliques pour protéger les composants plastiques voisins pendant la reprise à air chaud.



4. Problèmes courants de défaillance des câbles FFC

Pistes de câble ruban déchirées

Les câbles ruban FFC tombent couramment en panne à cause de :

• Courbures brusques
• Mouvements répétés
• Contraintes sur le connecteur
• Traction accidentelle

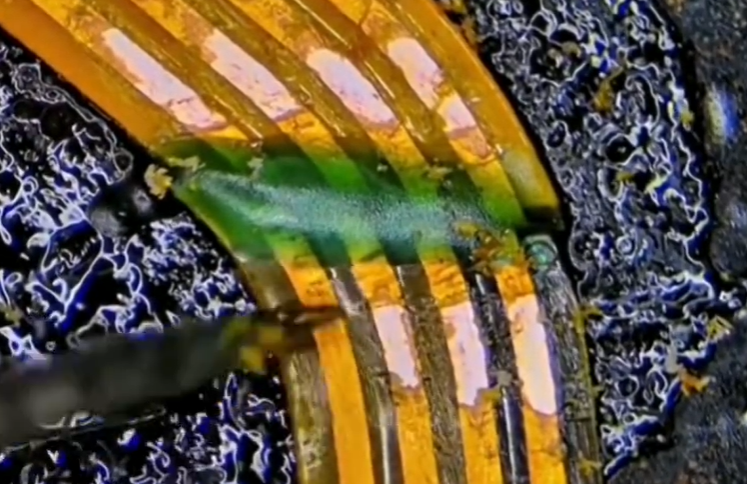

Les techniciens de réparation réparent parfois les pistes FFC déchirées en :

• Grattant l’isolation pour exposer le cuivre
• Reliant les pistes avec un fil ultra-fin
• Renforçant la réparation avec du ruban Kapton
• Utilisant de la peinture argentée conductrice

Languettes de raidissement bleues délaminées

Les communautés de réparation de consoles rétro se plaignent fréquemment du vieillissement des languettes de raidissement FFC.

Les anciens systèmes comme la PS2 souffrent souvent de :

• Faible adhérence
• Languettes bleues détachées
• Contacts oxydés
• Matériau du câble fragilisé

Les câbles de remplacement modernes fixent généralement le raidisseur plus solidement grâce à des méthodes de fabrication par pressage à chaud.

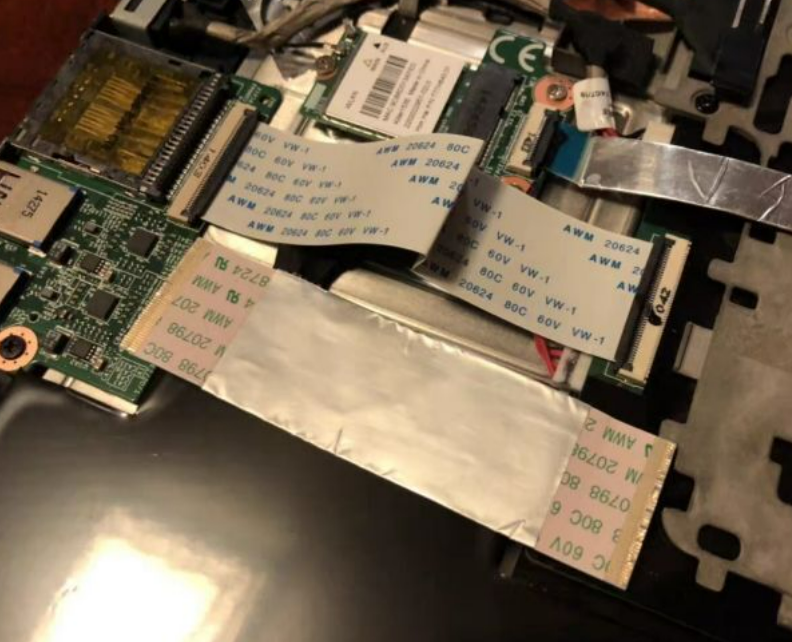

Bords de connecteur usés

Les cycles d’insertion répétés finissent par user la surface conductrice près du bord du connecteur.

Cela provoque couramment :

• Des problèmes de charge
• Des canaux audio manquants
• Des pannes de clavier
• Des signaux d’affichage intermittents

Une technique de réparation populaire consiste à couper 1–2 mm du bord du câble pour exposer un matériau de contact neuf.

Cependant, cette méthode est généralement plus sûre pour les simples câbles FFC.

Couper un FPC peut endommager :

• Le routage interne gravé
• Les structures multicouches
• Les raidisseurs intégrés
• Les pistes à impédance contrôlée



5. Pourquoi les smartphones modernes préfèrent les FPC

Dispositions internes compactes

Les smartphones modernes nécessitent un routage extrêmement compact.

Les FPC permettent :

• Des structures pliables
• Un routage multicouche
• Des connexions à pas extrêmement fin
• Des dispositions internes courbes

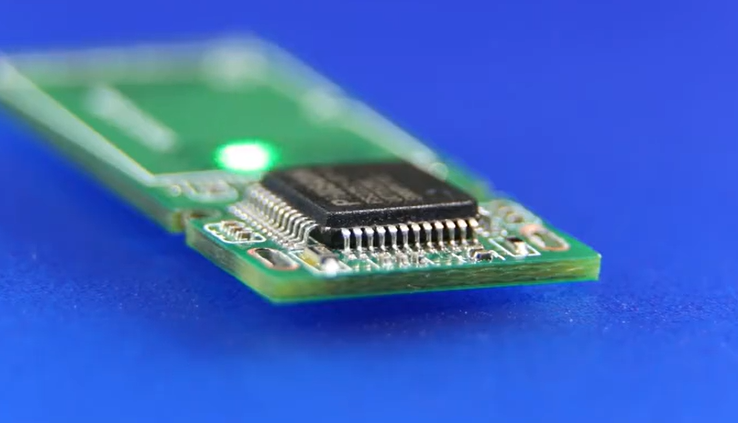

Les PCB rigides ne peuvent tout simplement pas s’intégrer dans de nombreuses conceptions d’appareils modernes.

Meilleure durabilité en flexion dynamique

Les structures FPC offrent généralement de bien meilleures performances sous flexion dynamique répétée.

C’est essentiel pour :

• Les smartphones pliables
• Les modules de stabilisation de caméra
• Les écrans rotatifs
• L’électronique portable à charnière

C’est l’une des raisons pour lesquelles les appareils OLED pliables avancés s’appuient fortement sur la technologie FPC.

Routage de signaux haute vitesse

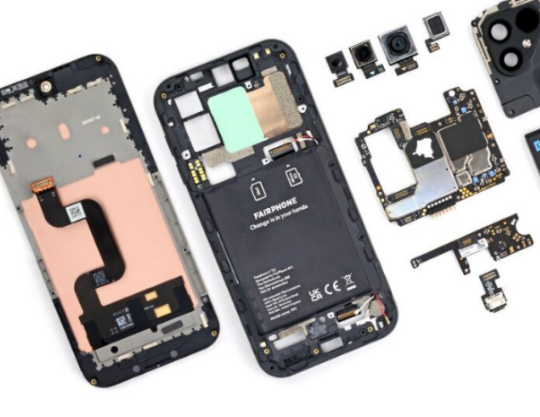

Les interfaces d’affichage, les modules de caméra et les systèmes de données haute vitesse nécessitent de plus en plus :

• Une impédance contrôlée
• Un routage de paires différentielles
• Un meilleur contrôle EMI

Les conceptions FPC prennent en charge ces exigences bien mieux que les câbles FFC laminés standard.



6. Les câbles FFC et FPC peuvent-ils être réparés ?

Peinture conductrice vs réparation par soudure

Pour les pistes endommagées près du bord du connecteur, la peinture argentée conductrice est souvent plus sûre que la soudure directe.

Les avantages incluent :

• Moins de stress thermique
• Risque de fusion réduit
• Application plus facile sur des couches plastiques délicates

Cependant, la peinture conductrice est généralement moins durable qu’une réparation correcte par soudure.

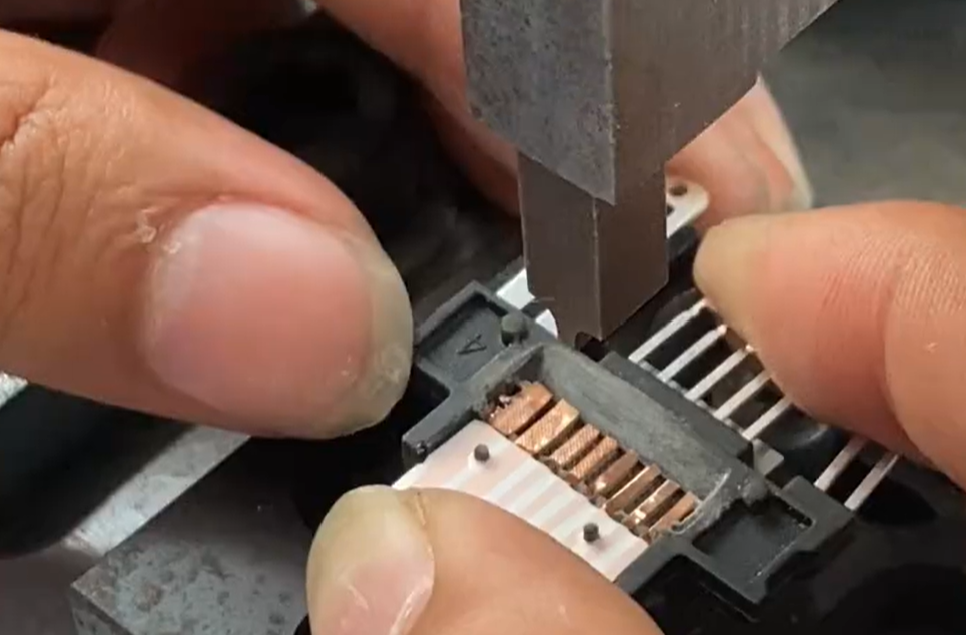

Erreurs courantes de soudure

Les erreurs fréquentes incluent :

• Utiliser une chaleur excessive
• Concentrer l’air chaud au même endroit
• Tirer avant que la soudure soit complètement fondue
• Appuyer directement sur le connecteur
• Toucher accidentellement des composants SMD voisins

Ces erreurs détruisent souvent le connecteur ou soulèvent les pastilles du PCB.

Outils de reprise recommandés

Les techniciens de réparation expérimentés recommandent couramment :

• Des systèmes de microscope
• Des chauffages par le dessous
• De la soudure basse température
• De grandes buses à air chaud
• Des fers à souder à pointe fine
• Du ruban Kapton
• De l’époxy conductrice

Sans équipement adapté, la réparation FPC à pas fin devient extrêmement difficile.



7. Tableau de comparaison FFC vs FPC

8. FAQ

Puis-je remplacer un FPC par un FFC ?

Généralement non.

Les FPC contiennent souvent un routage gravé complexe, des structures multicouches, des pistes à impédance contrôlée et des matériaux de renforcement que les câbles FFC standard ne peuvent pas reproduire.

Pourquoi les connecteurs FPC se cassent-ils si facilement ?

La plupart des connecteurs FPC sont extrêmement compacts et utilisent des matériaux plastiques sensibles à la chaleur.

Les dispositions à pas fin et les cycles d’insertion répétés augmentent également les risques d’usure et de dommage.

Les câbles flex déchirés peuvent-ils être réparés ?

Parfois.

Les méthodes de réparation peuvent inclure :

• Peinture argentée conductrice
• Réparation de piste avec fil fin
• Renforcement Kapton
• Remplacement du connecteur

Le succès dépend fortement de la taille du pas et de la gravité des dommages.

Le FPC est-il meilleur pour les signaux haute vitesse ?

Dans la plupart des cas, oui.

Les FPC peuvent prendre en charge :

• L’impédance contrôlée
• Les plans de masse
• Le routage différentiel
• Un meilleur contrôle EMI

Cela les rend mieux adaptés à l’électronique moderne haute vitesse.



9. Conclusion

FFC et FPC sont deux technologies essentielles dans l’électronique moderne, mais elles sont conçues pour des objectifs très différents.

FFC est principalement une solution d’interconnexion point à point à faible coût.

FPC est une véritable plateforme de circuit flexible capable de prendre en charge un routage avancé, des dispositions compactes et l’électronique haute vitesse.

Choisissez FFC lorsque :

• Le coût est le facteur le plus important
• Le routage est simple
• Les exigences de signal sont modérées
• L’assemblage doit rester économique

Choisissez FPC lorsque :

• L’espace est extrêmement limité
• L’intégrité du signal est importante
• Une flexion dynamique est requise
• Un routage à pas fin est nécessaire

À mesure que l’électronique continue de devenir plus petite et plus complexe, la technologie FPC continuera probablement à se développer dans les smartphones, les wearables, les écrans pliables et les appareils compacts haute densité.

Dans le même temps, le FFC reste l’une des solutions les plus pratiques et les plus économiques pour des millions de produits électroniques du quotidien.



Produits associés

Assemblages de connecteurs FFC, FPC (plats flexibles)

Câbles plats flexibles (FFC, FPC)

Jumpers et câbles plats flexibles (FFC,FPC)

Headers, réceptacles
