Mini USB vs Micro USB: differenze, identificazione e compatibilità

Mini USB e Micro USB sono due diversi standard di connettori USB compatti, e le rispettive spine non possono innestarsi direttamente nelle porte dell'altro standard. Nell'uso quotidiano, Mini USB indica l'interfaccia standard USB Mini-B a 5 pin, caratterizzata da un profilo più spesso e sagomato a gradini. Micro USB indica solitamente l'interfaccia USB 2.0 Micro-B a 5 pin, molto più piatta, oppure l'interfaccia USB 3.x Micro-B a 10 pin, più larga e divisa in due sezioni, usata sui dispositivi ad alta velocità. Poiché sia il Mini-B standard sia l'USB 2.0 Micro-B utilizzano cinque contatti interni, la sola dicitura «USB a 5 pin» non basta a indicare quale connettore richieda un dispositivo.

Mini-B

Più spesso, lati a gradini

USB 2.0 Micro-B

Più piatto, angoli smussati

USB 3.x Micro-B

Profilo largo a due sezioni

Nonostante le forme differenti, il Mini-B standard a 5 pin e l'USB 2.0 Micro-B a 5 pin condividono lo stesso limite di velocità di segnalazione USB 2.0 pari a 480 Mbps, e nessuna delle due forme impone una velocità di ricarica fissa. Le modalità di trasferimento superiori da 5 Gbps o 10 Gbps sono disponibili tramite l'interfaccia larga USB 3.x Micro-B a 10 pin quando il controller del dispositivo, il cavo e l'host supportano tutti la modalità corrispondente. Il connettore lato host può essere USB-A o USB-C. Gli adattatori passivi possono convertire la forma della spina nel corretto verso maschio-femmina, mentre il collegamento di periferiche USB esterne dipende sempre dalla presenza del supporto host integrato nel dispositivo e da un'alimentazione adeguata.

Questo confronto non include le vecchie porte Mini-A/Mini-AB.

Come identificare Mini USB rispetto a Micro USB

Mini-B standard a 5 pin vs USB 2.0 Micro-B

Per distinguere Mini USB e Micro USB, guarda dritto nella faccia di accoppiamento del connettore, tenendo presente se stai osservando la punta metallica della spina di un cavo (maschio) oppure l'apertura incassata della porta su un dispositivo (presa femmina).

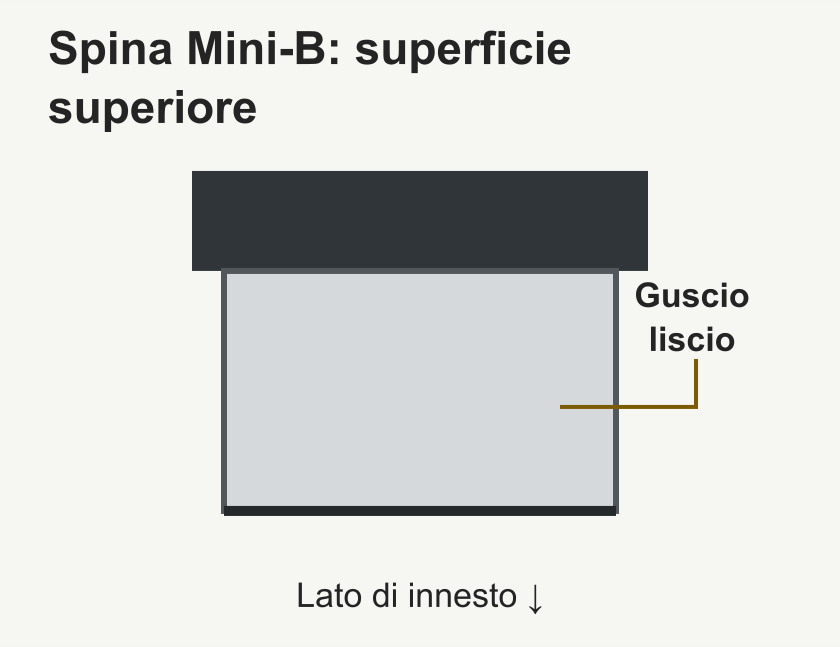

Un'interfaccia USB Mini-B standard presenta una sezione trasversale più spessa e a gradini. Guardando frontalmente la faccia di accoppiamento, uno dei lati paralleli è più largo del lato opposto e le due pareti inclinate rientrano formando tacche ben visibili. Sulla spina di un cavo Mini-B, il guscio metallico esterno è liscio perché la ritenzione si affida alla geometria di scatto interna alla presa corrispondente (Specifica USB 2.0 e pacchetto ECN Mini-B).

Un'interfaccia USB 2.0 Micro-B standard presenta una sezione molto più piatta e ribassata, a forma di trapezio smussato poco profondo e senza pareti laterali a gradini. Sulla spina di un cavo Micro-B, due minuscoli ganci metallici di blocco sporgono dalla faccia esterna piatta vicino alla punta e si agganciano alle fessure interne della presa del dispositivo. La specifica colloca queste molle di ritenzione sulla spina sostituibile del cavo e fissa un requisito di qualifica del componente pari a 10 000 cicli di inserzione per il Micro-B, rispetto ai 5 000 cicli di prova del Mini-B (Specifica USB 2.0 e pacchetto ECN Mini-B). Questi numeri di cicli sono parametri di conformità di laboratorio per i connettori, non una garanzia che ogni prodotto duri un numero prefissato di anni o che la presa di un dispositivo non possa mai usurarsi.

Sia il Mini-B standard sia l'USB 2.0 Micro-B utilizzano cinque contatti interni (alimentazione VBUS, massa, linee dati D+/D− e un pin di identificazione). Poiché il numero di pin è identico, leggere «USB a 5 pin» nel titolo di un prodotto o in un manuale non è sufficiente per identificare la porta; servono sia il nome del connettore (Mini-B vs Micro-B) sia il profilo della faccia di accoppiamento.

Connettori simili comuni: USB 3.x Micro-B largo, Standard-B, USB-C e porte per fotocamere

Diversi altri connettori compaiono spesso accanto a Mini e Micro USB su apparecchiature e cavi:

USB 2.0 Standard-B

USB-C

• USB 3.x Micro-B largo: Spesso impiegata sugli hard disk esterni portatili, questa interfaccia affianca una sezione Micro-B a 5 pin e una seconda sezione SuperSpeed a 5 pin separate da una piccola tacca (Specifica dei cavi e connettori legacy USB 3.1).
• USB Standard-B: Comune su stampanti da tavolo, scanner e interfacce audio, lo Standard-B è un connettore alto e quasi quadrato con due angoli smussati. I filtri di catalogo che riportano «USB-B» talvolta raggruppano Standard-B a dimensione intera, Mini-B e Micro-B, quindi verifica il sottotipo esatto prima di ordinare.
• USB-C: Un connettore ovale arrotondato e liscio, con metà superiore e inferiore simmetriche e orientamento di inserimento reversibile. Compare spesso sull'estremità lato computer o caricabatterie di un cavo USB-C to Mini-B o USB-C to Micro-B.
• Porte proprietarie a 8 pin e porte per fotocamere: L'USB Mini-B standard a 5 pin è un connettore ufficiale USB-IF utilizzato su dash cam, microfoni, controller e registratori portatili, non una porta esclusiva per fotocamere. Tuttavia, alcune fotocamere compatte meno recenti e dispositivi palmari adottano prese specifiche del produttore a 8 pin o multipin che a prima vista sembrano simili e vengono talvolta vendute con descrizioni generiche «mini USB 8-pin». Il profilo piccolo di una porta o la dicitura «mini» in un'inserzione non dimostrano la compatibilità con il Mini-B o Micro-B standard a 5 pin; verifica quindi il manuale del modello esatto se la porta di una fotocamera o di uno strumento speciale appare insolita.

Velocità di trasferimento dati: Mini USB vs Micro USB

Limiti di velocità USB 2.0 e trasferimenti reali di file

Per i connettori standard a 5 pin, Mini-B e USB 2.0 Micro-B hanno lo stesso identico tetto di velocità di protocollo. Entrambi sono definiti per sistemi USB 2.0, nei quali i cavi scollegabili standard supportano velocità di segnalazione fino a 480 Mbps (High-Speed) oltre a 12 Mbps (Full-Speed) (Specifica USB 2.0).

Nell'uso reale, due dispositivi USB 2.0 possono comunque trasferire file a velocità molto diverse indipendentemente dal fatto che utilizzino Mini-B o Micro-B:

1. Capacità del controller del dispositivo (12 Mbps vs 480 Mbps): Se un dispositivo è costruito con un controller interno USB Full-Speed (12 Mbps), collegarlo con un cavo High-Speed da 480 Mbps non porterà il dispositivo oltre i 12 Mbps.
2. Velocità di segnalazione vs velocità di copia file: Anche quando sia l'host sia il dispositivo operano in modalità USB 2.0 High-Speed, 480 Mbps è la velocità di segnalazione in bit dello strato fisico prima dell'overhead di protocollo, della condivisione del bus e dei limiti della memoria interna. La velocità effettiva di trasferimento file dipende dal controller host, dal supporto di archiviazione del dispositivo e dalla qualità del collegamento via cavo, senza raggiungere i 60 MB/s teorici.

USB 3.x Micro-B largo e modalità SuperSpeed

Il connettore largo USB 3.x Micro-B a 10 pin appartiene a una fascia di protocollo superiore. I suoi cinque contatti aggiuntivi forniscono due coppie di segnali differenziali schermate (trasmissione e ricezione) e una massa di drenaggio per il trasferimento dati SuperSpeed (Specifica dei cavi e connettori legacy USB 3.1).

A seconda dell'hardware, questa interfaccia può supportare il funzionamento SuperSpeed a 5 Gbps o 10 Gbps. Raggiungere una di queste modalità richiede il supporto lungo l'intero collegamento: il controller interno e la porta Micro-B larga del dispositivo, un cavo USB 3.x Micro-B largo a 10 pin e una porta host SuperSpeed compatibile (tipicamente una porta USB 3.x Standard-A o USB-C sul computer) (Linee guida USB-IF per linguaggio, prodotti e confezioni USB 3.2). Non è possibile stabilire se un dispositivo Micro-B largo supporti 5 Gbps o 10 Gbps solo dalla forma della presa, e il collegamento fisico non garantisce una specifica velocità di trasferimento reale.

Differenze di ricarica e alimentazione

Perché la forma del connettore non stabilisce la velocità di ricarica

Un falso mito diffuso sostiene che il Mini USB sia limitato a 0.5 A (500 mA) mentre il Micro USB eroghi 2 A e ricarichi quattro volte più velocemente. In realtà, la forma del connettore non determina la rapidità di ricarica di un dispositivo. Tre fattori distinti regolano l'erogazione di potenza USB:

• Regole di alimentazione tramite bus USB 2.0 standard del computer: La Specifica USB 2.0 definisce l'alimentazione su una porta dati standard di un computer o hub in carichi unitari da 100 mA: fino a 100 mA prima della configurazione e fino a 500 mA (cinque carichi unitari) per un dispositivo ad alta potenza alimentato dal bus dopo la configurazione. Tale limite di 500 mA è una regola per le porte dati USB 2.0 standard su un host o hub, non il tetto fisico di un connettore Mini-B.
• Valori di prova dei contatti vs protocolli di ricarica: Le specifiche dei connettori USB-IF qualificano i contatti metallici di alimentazione e massa all'interno dei connettori Mini-B e Micro-B tramite test di portata di corrente in laboratorio, affinché i contatti non si surriscaldino (Pacchetto USB 2.0 ed ECN Mini-B; Specifica dei cavi e connettori legacy USB 3.1). Questi valori di test sui componenti non agiscono come un protocollo di ricarica, pertanto inserire un cavo Micro-B non fa assorbire automaticamente 2 A a un dispositivo.
• Fonte di alimentazione, metodo di ricarica e collegamento del cavo: La corrente di ricarica effettiva dipende dall'alimentatore, dal metodo di ricarica supportato dai circuiti interni del dispositivo e dalla caduta di tensione lungo il cavo e i connettori. Gli standard di ricarica dedicati come l'USB Battery Charging (BC 1.2) utilizzano segnali sulle linee D+ e D− affinché un dispositivo possa riconoscere un caricabatterie dedicato o una porta di ricarica downstream e assorbire una corrente superiore a quella consentita da una porta dati standard (Microchip: Battery Charging with USB).

Controllare i valori di ingresso stampati sul dispositivo o nel relativo manuale fornisce un utile indizio iniziale, ma per raggiungere tale valore occorrono anche un caricabatterie che supporti lo stesso metodo di ricarica e un cavo idoneo. L'aggiunta di un adattatore passivo da Mini a Micro non introduce nuovi protocolli di ricarica né aumenta la potenza massima supportata dal dispositivo.

Cavi di sola ricarica vs cavi dati

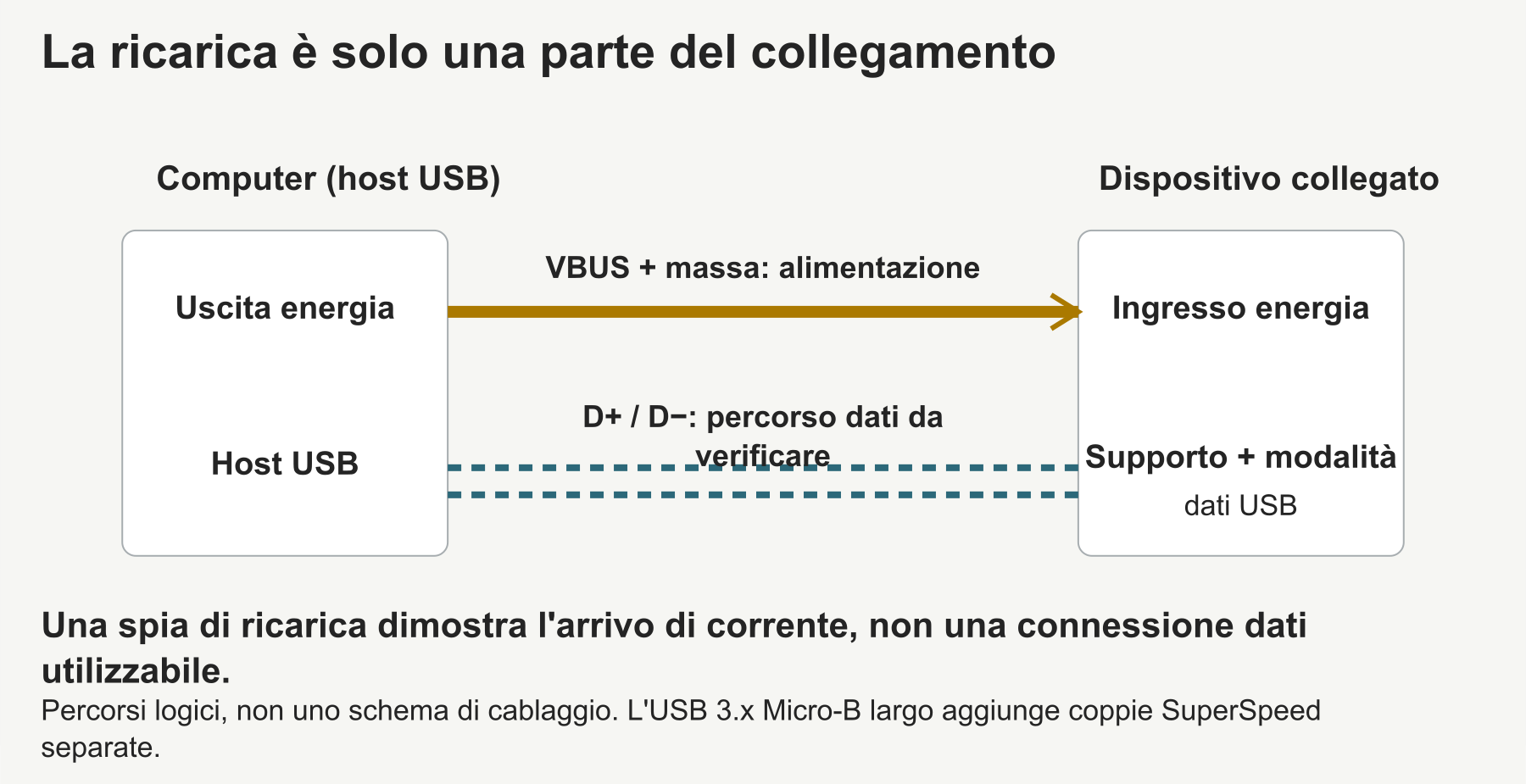

Un cavo che fa accendere la spia di ricarica di un dispositivo conferma soltanto che l'alimentazione sta raggiungendo la porta. Nelle connessioni standard a 5 pin Mini-B e USB 2.0 Micro-B, trasferire file, aggiornare il firmware o far riconoscere un dispositivo al computer richiede un percorso dati USB utilizzabile sulle linee D+ e D−. Le connessioni larghe USB 3.x Micro-B impiegano le coppie di segnali aggiuntive per i dati SuperSpeed.

Alcuni cavi di alimentazione omettono un percorso dati USB utilizzabile e non possono quindi sincronizzare i file. Allo stesso tempo, l'impossibilità di trasferire file non dimostra che un cavo contenga solo due fili interni né che tutti i cavi di sola alimentazione ricarichino alla stessa velocità, poiché le porte di ricarica dedicate e determinati alimentatori usano i contatti D+/D− per identificare il caricabatterie senza eseguire l'enumerazione dati USB (Microchip: Battery Charging with USB).

Quando un dispositivo Mini USB o Micro USB si ricarica se collegato al computer ma non compare per il trasferimento file, verifica due aspetti:

• Il cavo: Passa a un cavo esplicitamente specificato per sincronizzazione dati e ricarica (data sync and charging).
• La porta del dispositivo e la modalità software: Alcune apparecchiature utilizzano una presa Mini-B o Micro-B esclusivamente come ingresso di alimentazione CC senza elettronica dati cablata internamente, e molti telefoni o dispositivi multimediali si avviano per impostazione predefinita in modalità di sola ricarica finché il trasferimento file non viene attivato sullo schermo.

Compatibilità, adattatori e collegamento dei dispositivi

Accoppiamento fisico e innesto unidirezionale USB 3.x

I connettori Mini-B e Micro-B hanno profili del guscio incompatibili e non possono innestarsi tra loro; non forzare mai una spina non corrispondente dentro una porta, poiché potresti piegare i contatti o spaccare l'alloggiamento della presa. All'interno delle interfacce Mini e Micro confrontate qui, le specifiche definiscono queste regole di accoppiamento (Pacchetto USB 2.0 ed ECN Mini-B; Specifica dei cavi e connettori legacy USB 3.1):

• Le porte Mini-B standard a 5 pin si accoppiano esclusivamente con spine Mini-B standard a 5 pin.
• Le porte USB 2.0 Micro-B standard a 5 pin si accoppiano esclusivamente con spine USB 2.0 Micro-B standard a 5 pin e bloccano fisicamente le spine Mini-B, Micro-A e USB 3.x Micro-B larghe a 10 pin.
• Le porte USB 3.x Micro-B larghe a 10 pin si accoppiano sia con una spina USB 3.x Micro-B a 10 pin sia con una spina USB 2.0 Micro-B standard a 5 pin inserita nel lato USB 2.0 a 5 pin della presa.
• Le porte Micro-AB (specificate per apparecchiature On-The-Go ed Embedded Host) accettano una spina Micro-A o una spina Micro-B della generazione corrispondente, mentre le porte USB 3.x Micro-AB accettano anche spine USB 2.0 Micro-A e Micro-B.

Questa retrocompatibilità unidirezionale all'interno della famiglia Micro significa che un cavo USB 2.0 Micro-B standard a 5 pin può innestarsi nel lato a 5 pin di una porta larga USB 3.x Micro-B su un disco esterno. Affinché tale collegamento di ripiego trasferisca file, l'unità deve supportare il funzionamento USB 2.0, il cavo a 5 pin deve fornire un percorso dati USB 2.0 funzionante e il disco deve ricevere energia sufficiente per operare. I trasferimenti avvengono quindi a velocità USB 2.0. Il percorso inverso è bloccato perché la sezione SuperSpeed aggiuntiva a 5 pin di una spina larga USB 3.x Micro-B non può entrare in una porta Micro-B standard a 5 pin.

Uso di adattatori da Mini a Micro e limiti dell'host USB

Se disponi già di un cavo collegato a un computer o a un caricabatterie e devi adattare l'estremità lato dispositivo all'altra forma di connettore, un adattatore passivo direzionale può convertire la punta. Ad esempio, un adattatore da Micro-B maschio a Mini-B femmina (come la configurazione mostrata nella scheda tecnica StarTech UUSBMUSBMF6) riceve una spina maschio Mini-B standard del cavo e la converte in una spina maschio Micro-B per un dispositivo Micro-B.

Quando utilizzi un adattatore o un cavo per collegare le apparecchiature, tieni presenti due limiti:

1. Rispetta il verso maschio e femmina: Convertire l'estremità di un cavo Mini-B per una porta Micro-B richiede un adattatore da Mini-B femmina a Micro-B maschio, mentre adattare un cavo Micro-B per una porta Mini-B richiede la combinazione di generi opposta.
2. Collegamento di periferiche USB (supporto OTG e host): Collegare direttamente una chiavetta USB, una tastiera, un mouse o un'interfaccia audio a un dispositivo portatile richiede che tale dispositivo sia in grado di operare come host USB e che sia prevista un'alimentazione adeguata per la periferica. Non è possibile capire se un dispositivo supporti la modalità host dalla forma della sua porta Mini USB o Micro USB, e un adattatore passivo o un normale cavo USB-A to Micro-B non aggiungerà capacità host a un hardware che ne è privo. I collegamenti diretti di periferiche richiedono hardware controller compatibile, firmware, gestione dell'alimentazione e un cavo o adattatore progettato per la modalità host del dispositivo (Supplemento USB On-The-Go ed Embedded Host, nel pacchetto USB 2.0).

Scegliere il cavo giusto per il tuo dispositivo

Prima di scegliere un cavo sostitutivo o un adattatore, verifica quattro dettagli:

1.
   Forma della porta del dispositivo: Guarda frontalmente la presa dell'apparecchio per confermare se si tratta di una porta Mini-B a gradini a 5 pin, di una USB 2.0 Micro-B piatta a 5 pin o di una USB 3.x Micro-B in due parti a 10 pin (e controlla il manuale del modello se la porta di una fotocamera o di uno strumento sembra una presa proprietaria a 8 pin).
2.

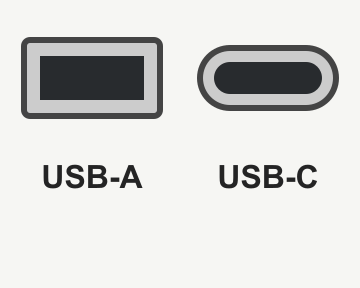

   Estremità opposta del cavo: Verifica se il computer, l'hub o il caricabatterie utilizza una porta USB Standard-A oppure una porta USB-C, o conferma il verso maschio/femmina necessario se aggiungi un adattatore.
3.
   Uso per dati vs sola alimentazione: Scegli un cavo specificato per sincronizzazione dati e ricarica ogni volta che devi trasferire file, aggiornare il firmware o comunicare con il PC, e abbina un cavo SuperSpeed largo a 10 pin e una porta host che supportino la stessa modalità da 5 Gbps o 10 Gbps del tuo dispositivo Micro-B largo.
4.
   Lunghezza e angolo della spina: Negli spazi di montaggio ristretti come dash cam o custodie, controlla sia la lunghezza del cavo sia l'orientamento di una spina angolata a 90 gradi rispetto alla faccia di accoppiamento.

Per sfogliare i cavi finiti in base a entrambe le estremità, al genere o all'orientamento angolato, visita la categoria Cavi USB e verifica che l'inserzione specifichi esattamente la coppia di connettori e il supporto al trasferimento dati. Se invece stai cercando prese da circuito stampato o spine sciolte per riparazioni elettroniche anziché un cavo finito, utilizza la categoria Connettori USB dedicata.
