Per scegliere un cavo FFC di ricambio, fai corrispondere numero di conduttori, passo dei contatti, disposizione dei contatti e dimensioni delle estremità al cavo originale e a entrambi i connettori. Considera anche il percorso del cavo e i requisiti elettrici dell'apparecchiatura.
Parti dal codice del cavo originale o dalla documentazione di assistenza del dispositivo. Se le specifiche sono incomplete, registra le dimensioni mancanti con i controlli seguenti.
Identificare il cavo originale
Un normale cavo piatto flessibile (FFC) ha conduttori paralleli che percorrono una striscia piatta. Un circuito stampato flessibile (FPC) può avere piste con percorsi specifici, diramazioni, componenti o caratteristiche realizzate per un particolare dispositivo. I venditori talvolta usano «FFC», «FPC» e «cavo a nastro» in modo generico: il nome nella scheda è quindi solo un punto di partenza. Il nostro confronto tra FFC e FPC spiega la distinzione più generale.
Se l'originale è un flessibile sagomato per fotocamera, un cavo del gruppo display o un altro componente specifico del dispositivo, cerca prima il codice esatto del ricambio. Una striscia generica con lo stesso numero di contatti potrebbe non riprodurne i collegamenti o i requisiti di segnale.
Prima di rimuovere un cavo, scollega l'apparecchiatura dall'alimentazione e segui le istruzioni di assistenza, compreso l'isolamento della batteria ove previsto. Fotografa entrambe le estremità nella loro posizione, i fermi dei connettori e le eventuali marcature. Annota quale faccia è rivolta verso ciascuna scheda. Apri un fermo solo con il metodo previsto per quel connettore; non tirare con più forza un cavo ancora bloccato.
Contare i contatti, poi misurare tra i loro centri
Conta con ingrandimento i contatti metallici esposti a ogni estremità. Un normale FFC diritto non va identificato tramite la larghezza complessiva o il numero di linee visibili attraverso l'isolante. Registra il numero di contatti a entrambe le estremità, senza presumere che sia identico.
Misura tra i centri gialli dei contatti. I bordi del cavo si trovano al di fuori di questa distanza.
Usare più intervalli
Il passo è la distanza da centro a centro tra contatti adiacenti. Con contatti equidistanti, misurare più intervalli è più semplice che leggere un singolo spazio molto piccolo.
Per esempio, otto centri di contatto distribuiti su 3.5 mm comprendono sette intervalli: 3.5 ÷ 7 = 0.5 mm.
Usa un ingrandimento e strumenti di misura adeguati. Se non riesci a individuare i centri in modo affidabile, consulta il disegno del componente o chiedi conferma delle dimensioni, anziché arrotondare alla misura più vicina presente nelle schede.
La larghezza complessiva del cavo comprende i margini laterali. Dividerla per il numero di contatti non è quindi un metodo generale affidabile. La specifica dimensionale FFC di Molex, per esempio, riporta separatamente la distanza tra i contatti estremi e la larghezza totale. Quando leggi le specifiche di un connettore, cerca il passo dei contatti del cavo, non solo il passo di montaggio sul PCB. Hirose FH12-16S-0.5SVA(54) indica come dimensioni distinte un passo dei contatti di 0.5 mm e un passo di montaggio di 1 mm.
Controllare il metallo esposto a entrambe le estremità
Osserva il cavo disteso senza torsioni, oppure usa il suo disegno se presenta una piega permanente. Confronta le facce che portano i contatti esposti alle due estremità. L'irrigidimento è la linguetta rinforzata sul retro di un'estremità. Il suo colore non identifica la disposizione dei contatti.

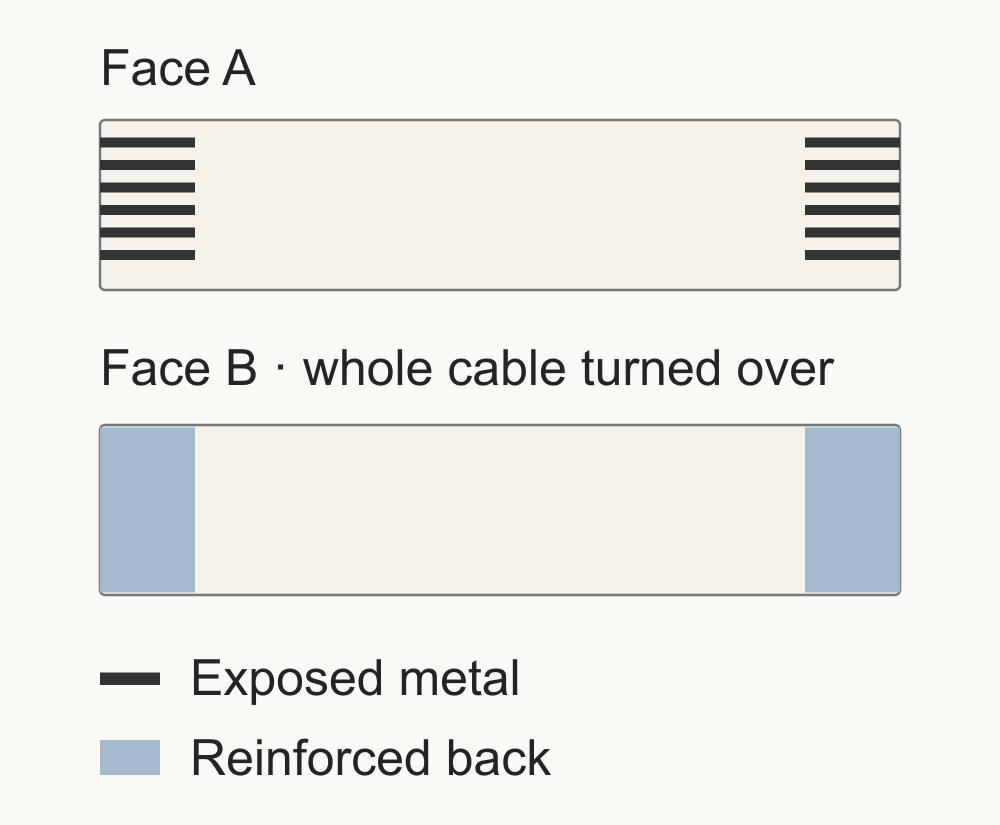

Contatti sullo stesso lato
Contatti su lati opposti
Gira il cavo attorno al suo asse longitudinale, mantenendo le stesse estremità a sinistra e a destra. Il nero indica il metallo esposto; il blu indica il retro rinforzato. Queste viste schematiche mostrano la disposizione dei contatti, non un numero specifico di pin.
Le lettere dei tipi variano tra i fornitori. La serie Premo-Flex 15166 di Molex usa il tipo A per i contatti sullo stesso lato e il tipo D per quelli su lati opposti. Gli esempi Elecbee qui sotto usano invece A per lo stesso lato e B per i lati opposti. Confrontando queste gamme, abbina la disposizione dei contatti dichiarata.
Il metallo del cavo deve essere rivolto verso i contatti del connettore a ciascuna estremità. La descrizione «contatto superiore», «contatto inferiore» o «doppio contatto» di un connettore è un'informazione diversa dalla disposizione sullo stesso lato o su lati opposti del cavo. Verifica nel disegno del connettore il punto di osservazione e le istruzioni di inserimento.
Controlla i collegamenti pin per pin nello schema elettrico dell'apparecchiatura o nel ricambio specificato. Il solo orientamento delle facce di contatto non identifica la corrispondenza dei pin e capovolgere un cavo potrebbe non correggere un'incompatibilità.
Verificare la parte che entra effettivamente nel connettore
Misura l'intera estremità che entra nel connettore, compreso il rinforzo. Può essere più spessa della parte flessibile centrale del cavo.

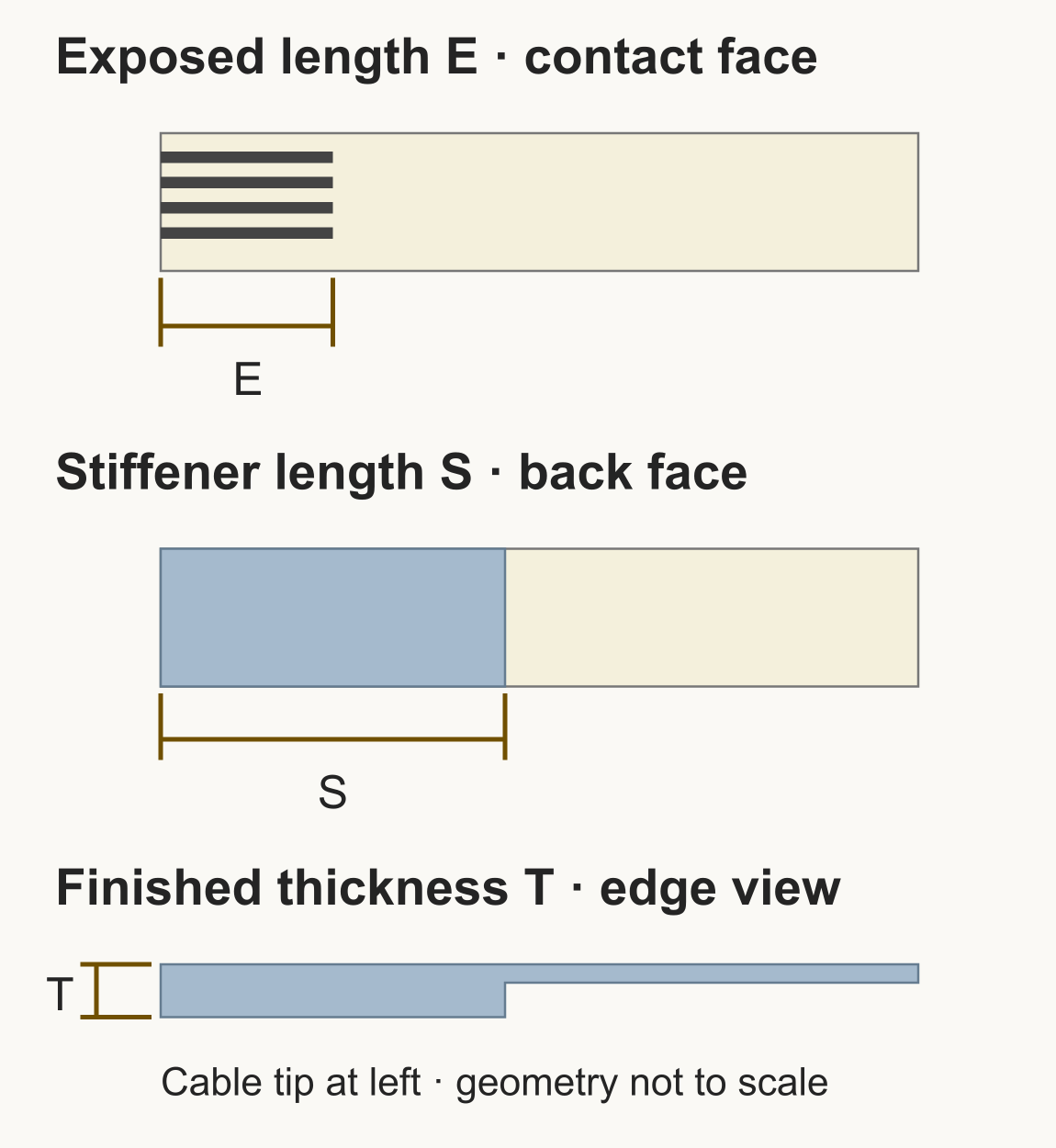

In questo schema E e S partono dalla punta del cavo. T comprende il rinforzo. Per i punti di misura esatti e le tolleranze usa il disegno del componente.
Misurare separatamente le diverse caratteristiche
Lunghezza del contatto esposto: il metallo scoperto disponibile per il contatto. Non è la stessa dimensione del rinforzo sul retro.
Lunghezza dell'irrigidimento: l'area rinforzata sul retro. Può estendersi oltre il metallo esposto; controlla sia lo spazio dietro il connettore sia l'inserimento.
Spessore dell'estremità finita: lo spessore completo che entra nel connettore, compreso il rinforzo. Anche una scheda con valore nominale «0.3 mm» richiede la verifica del punto di misura e della tolleranza.
Larghezza e profilo: devono corrispondere al disegno del cavo raccomandato per il connettore, inclusi margini laterali, tacche o alette di bloccaggio. Il numero di contatti non definisce queste caratteristiche.
Il modello Hirose collegato sopra accetta uno spessore FFC/FPC specificato di 0.3 mm; altri modelli di connettore possono richiedere uno spessore diverso. Anche la guida FFC di GCT distingue esposizione dei conduttori, strisce di supporto e alette di ritenzione.
Non aggiungere nastro adesivo, non rifilare l'estremità e non forzare un cavo più spesso nella presa per adattare un abbinamento incerto. Se il fermo è rotto oppure i contatti o il rinforzo sono danneggiati, sostituire solo il cavo potrebbe non risolvere il problema.
Controllare il percorso e le condizioni operative
Registra la lunghezza complessiva specificata da un'estremità all'altra, poi confrontala con il percorso nell'apparecchiatura. Prevedi il gioco e l'avvicinamento ai connettori previsti, senza tensione, sfregamenti o pieghe nette alle estremità. Il disegno del fornitore deve definire come misurare la lunghezza, soprattutto per cavi pre-piegati o sagomati.
Usa una lunghezza consentita dalle specifiche dell'apparecchiatura. Rispetta anche i requisiti di segnale, schermatura, corrente, tensione e temperatura. Se il cavo si muove durante l'uso, come su una testina di stampa mobile, verifica la durata nominale a flessione.
La guida alla selezione Premo-Flex di Molex tratta schermatura, velocità, temperatura e durata a flessione come requisiti di scelta distinti. Ricava i valori necessari dalla specifica del cavo originale o dalla documentazione dell'apparecchiatura. Una prova di continuità, anche se eseguita correttamente su un cavo isolato, non dimostra le prestazioni ad alta velocità o l'idoneità sotto carico.
Trasformare le misure in una specifica d'acquisto
Una volta chiariti i requisiti, cerca nei cavi piatti flessibili (FFC, FPC) per passo, numero di posizioni, disposizione dei contatti e lunghezza. Apri il singolo articolo per confrontare le dimensioni delle estremità e le specifiche applicative con i dati raccolti.
Esempio pratico: due cavi simili a 12 contatti
Supponiamo che la scheda del cavo originale indichi 12 contatti a ogni estremità, una distanza tra il primo e l'ultimo centro di 5.5 mm, una lunghezza complessiva di 100 mm e contatti su lati opposti. Le estremità esposte specificate sono di 4 mm, gli irrigidimenti di 8 mm e lo spessore delle estremità finite di accoppiamento di 0.3 mm.
Il calcolo del passo è 5.5 ÷ (12 − 1) = 0.5 mm. Entrambe le schede sotto corrispondono a quel passo e a quel numero di contatti:

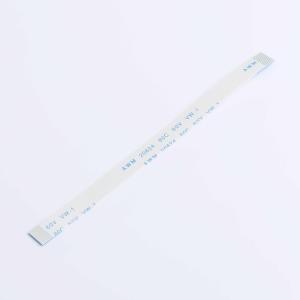

Scheda con contatti sullo stesso lato · 94238
EB-FFC-0.5-12-100-A-4-8

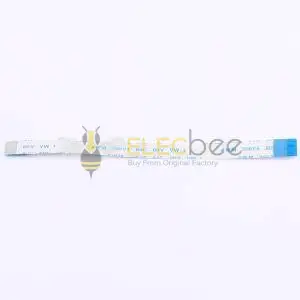

Scheda con contatti su lati opposti · 94239
EB-FFC-0.5-12-100-B-4-8
Foto dei prodotti tratte dalle schede Elecbee collegate. Leggi le dimensioni nelle specifiche e nei disegni.
| Campo della scheda | 94238 · A | 94239 · B |
|---|---|---|
| Contatti / passo | 12 / 0.5 mm | 12 / 0.5 mm |
| Lunghezza complessiva | 100 mm | 100 mm |
| Contatto esposto / irrigidimento | 4 / 8 mm | 4 / 8 mm |
| Spessore dichiarato | 0.3 mm | 0.3 mm |
| Disposizione dei contatti | Stesso lato Da escludere per questo esempio |
Lati opposti Da mantenere come candidato |
94239 corrisponde ai requisiti elencati per questo esempio. Il modello a 4 posizioni EB-JS05B-04P-100-4-8 è escluso anche se passo, lunghezza e disposizione su lati opposti coincidono: ha soltanto quattro contatti.
Per completare la verifica di 94239, confronta il disegno quotato delle estremità di accoppiamento con entrambi i connettori sulle schede. In particolare, conferma che i 0.3 mm dichiarati descrivano l'intera estremità rinforzata, controlla tolleranza e profilo e verifica i requisiti elettrici e di durata a flessione dell'apparecchiatura.
Entrambe le schede a 12 contatti specificano contatti stagnati, pur usando «gold finger» nei titoli. Se l'applicazione richiede un rivestimento particolare, conferma la finitura dei contatti per lo SKU esatto.
Se ti serve il connettore montato sulla scheda anziché il cavo, usa la categoria connettori FFC/FPC. La sostituzione del connettore richiede anche la corrispondenza di impronta sul PCB, altezza di montaggio e configurazione del fermo; le sole specifiche del cavo non identificano il componente saldato.
Se non riesci a completare l'abbinamento
Conserva il cavo originale. Se una scheda lascia poco chiara una dimensione necessaria, usa la pagina contatti di Elecbee per inviare SKU, codici del dispositivo e del componente, misure e foto chiare di entrambe le estremità e delle facce del cavo. Indica la dimensione da confermare.
Risolvi i dati contraddittori delle schede prima di ordinare. Per un flessibile specifico del dispositivo non identificato, collegamenti dei pin sconosciuti o un connettore sulla scheda danneggiato, consulta la documentazione di assistenza del dispositivo o un servizio di riparazione qualificato.
