I numeri di parte dei connettori MS5015 possono sembrare confusi all’inizio. Un codice come MS3106A-18-1P, MS3102A-16-11S o MS3108B-28-20P può sembrare una combinazione casuale di lettere e numeri, ma ogni sezione ha un significato specifico. Una volta capito come separare il codice, è possibile identificare rapidamente lo stile del connettore, la dimensione della shell, la disposizione dell’inserto, il tipo di contatto e il possibile connettore di accoppiamento.
Questa guida spiega come leggere i numeri di parte dei connettori in stile MS5015, in particolare gli stili comuni come spine dritte MS3106A, prese MS3102A per montaggio su scatola e spine angolate MS3108B a 90 gradi. È pensata per ingegneri, buyer, team di manutenzione e utenti di assemblaggi di cavi che devono identificare, sostituire o approvvigionare connettori circolari MIL-spec per apparecchiature industriali, sistemi legacy, applicazioni legate all’aviazione, macchinari pesanti, servomotori e assemblaggi di cavi di alimentazione o segnale.
1. Perché i numeri di parte MS5015 sembrano confusi
Nei progetti reali di sostituzione e riparazione, i connettori MS5015 si trovano spesso su apparecchiature datate, assemblaggi di cavi usati, parti surplus in stile militare, sistemi di controllo industriale, servomotori o macchinari legacy. Il connettore può avere solo una marcatura parziale, un numero di parte usurato o nessuna etichetta visibile. A complicare ulteriormente le cose, molti connettori circolari appaiono simili dall’esterno.
Una shell metallica filettata, un dado di accoppiamento zigrinato, un inserto rotondo e più contatti non significano automaticamente che due connettori siano uguali. Produttori diversi possono usare aspetti esterni leggermente differenti pur seguendo uno standard compatibile. D’altra parte, due connettori che sembrano quasi identici possono avere disposizioni dell’inserto, posizioni di polarizzazione, generi dei contatti o dimensioni della shell diversi.
Ecco perché il numero di parte è importante. Un numero di parte in stile MS5015 non è solo un’etichetta; è un codice tecnico compatto che può indicare:
- La serie del connettore o lo stile di specifica
- Lo stile della shell, ad esempio spina o presa
- La classe o il tipo di costruzione
- La dimensione della shell
- La disposizione dell’inserto e il layout dei contatti
- Il tipo di contatto, generalmente pin o socket
- La posizione alternativa dell’inserto, se applicabile
Se si sta cercando un connettore di accoppiamento o un ricambio, leggere correttamente il codice è solitamente più affidabile rispetto al semplice confronto delle foto dei prodotti.
2. Formato di base del numero di parte MS5015
Un tipico numero di parte in stile MS5015 può essere suddiviso in diverse sezioni. Usiamo MS3106A-18-1P come esempio.
| Sezione del numero di parte | Esempio | Significato | Nota pratica |
|---|---|---|---|
| Prefisso della serie | MS | Stile di specifica militare | Gli equivalenti commerciali possono usare prefissi specifici del marchio. |
| Stile della shell | 3106 | Spina dritta | Comunemente usata sul lato del cavo. |
| Classe | A | Stile per uso generale, spesso con endbell solido nei riferimenti A/B | Altre classi possono indicare differenze ambientali o costruttive. |
| Dimensione della shell | 18 | Dimensione della shell | Generalmente correlata al diametro della filettatura di accoppiamento, non al numero di pin. |
| Disposizione dell’inserto | 1 | Codice del layout dei contatti | Definisce il numero, la dimensione e la disposizione dei contatti. |
| Tipo di contatto | P | Contatti pin | P non significa plug/spina. |
Riepilogo rapido: MS3106A-18-1P rappresenta una spina dritta in stile MS, costruzione di classe A, dimensione shell 18, disposizione dell’inserto 1, con contatti pin.
Alcuni numeri di parte possono includere anche una posizione alternativa dell’inserto, come W, X, Y o Z. Queste lettere indicano orientamenti dell’inserto ruotati, usati per prevenire accoppiamenti errati tra connettori che potrebbero altrimenti sembrare simili.
Se conosci già il numero di parte di cui hai bisogno, puoi anche consultare i connettori MIL-DTL-5015 per confrontare spine filettate, prese e opzioni di connettori per estremità cavo.
3. Cosa significano 3106A, 3102A e 3108B?
Il numero a quattro cifre dopo il prefisso è una delle parti più importanti del numero di parte. Identifica lo stile della shell, ovvero la forma fisica del connettore. È qui che molti acquirenti si confondono inizialmente, perché lo stile della shell descrive il corpo del connettore, non il layout dei pin.
| Stile della shell | Descrizione comune | Uso tipico | Di solito si accoppia con |
|---|---|---|---|

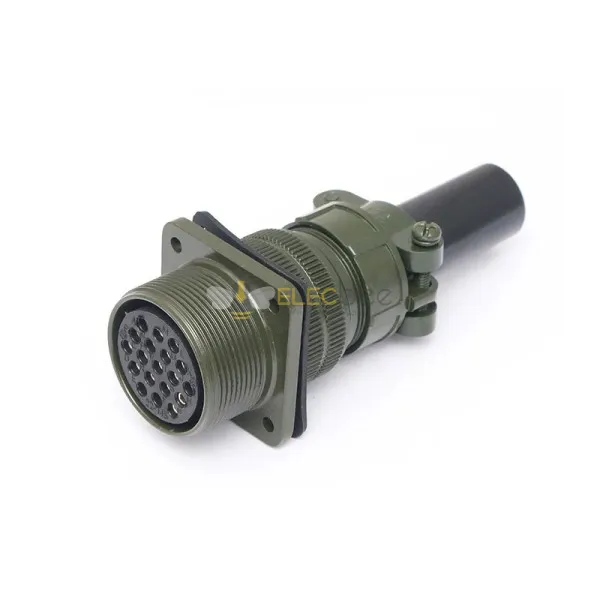

| 3100 | Presa per montaggio a parete | Connessione passante su paratia o parete | Spina 3106 o 3108 |
| 3101 | Presa di collegamento cavo in molti riferimenti A/B | Estensione del cavo o connessione in linea | Verificare in base alla serie esatta del catalogo e alla direzione di accoppiamento |
| 3102 | Presa per montaggio su scatola | Pannelli apparecchiature, scatole di giunzione, superfici di montaggio fisse | Spina 3106 o 3108 |

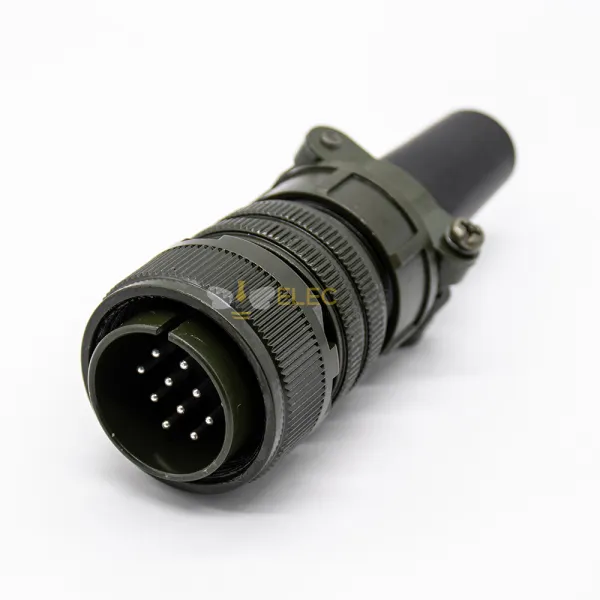

| 3106 | Spina dritta | Connessione all’estremità del cavo | Presa 3100, 3101 o 3102 |

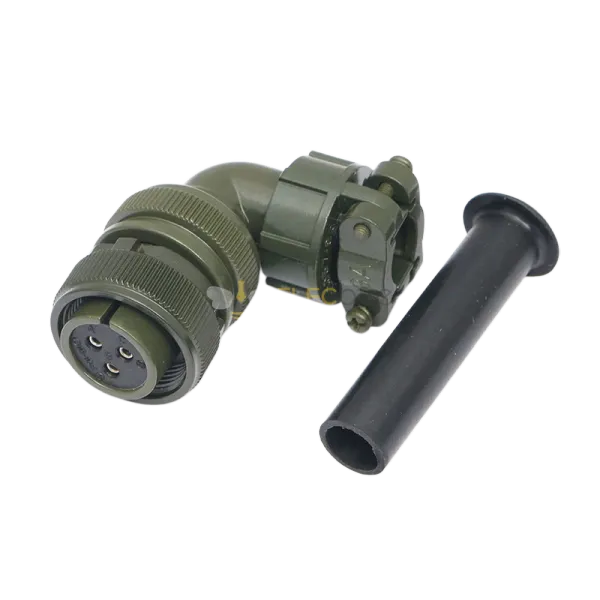

| 3108 | Spina angolata a 90 gradi | Spazi ristretti o instradamento del cavo con uscita laterale | Presa 3100, 3101 o 3102 |
Ad esempio, MS3106A indica solitamente una spina dritta per cavo, mentre MS3102A indica una presa per montaggio su scatola, spesso usata su pannelli di apparecchiature o scatole di giunzione. MS3108B indica una spina angolata a 90 gradi, utile quando il cavo deve uscire lateralmente o quando lo spazio di installazione è limitato.
Nota importante su 3101: 3101 è comunemente elencato come presa di collegamento cavo in molti riferimenti in stile A/B. Tuttavia, alcune revisioni di catalogo o serie ambientali possono descrivere 3101 in modo diverso. Per lavori di sostituzione, confermare sempre la serie esatta del connettore, lo stile di montaggio e la direzione di accoppiamento prima di ordinare.
Quando si sceglie tra una spina dritta, una presa per montaggio su scatola o una spina angolata a 90 gradi, assicurarsi che lo stile della shell corrisponda all’installazione. È possibile consultare le spine e prese MS5015 disponibili per confrontare diversi stili di montaggio e di estremità cavo.
4. Cosa significa la lettera della classe?
La lettera della classe dopo lo stile della shell descrive la costruzione del connettore o lo stile ambientale. Nei riferimenti MS5015 più vecchi in stile A/B, A e B sono spesso associati alla costruzione dell’endbell:
- A — endbell solido o monopezzo in molti riferimenti A/B
- B — endbell diviso o in due pezzi in molti riferimenti A/B
Tuttavia, i buyer moderni e i team di manutenzione possono incontrare anche classi ambientali come E, F e R. Queste non devono essere trattate come lo stesso tipo di classificazione di A/B. A seconda della serie e del produttore, le versioni E/F/R possono riguardare sigillatura ambientale, isolatori resilienti, gommini di tenuta per fili, O-ring, morsetti per cavi o costruzioni dell’endbell più leggere.
| Esempio di classe | Significato generale | Promemoria per il buyer |
|---|---|---|
| A / B | Spesso correlato alla costruzione dell’endbell per uso generale nei riferimenti legacy | Verificare se il connettore usa un endbell solido o diviso. |
| E / F / R | Spesso correlato a costruzioni ambientali o sigillate | Verificare i dettagli di sigillatura, morsetto, O-ring e terminazione dalla scheda tecnica esatta. |
Per questo motivo, si dovrebbe evitare di presumere che una lettera abbia sempre lo stesso significato in ogni famiglia di connettori in stile MS5015. Il formato del numero di parte offre un punto di partenza, ma la scheda tecnica esatta del prodotto deve sempre essere controllata prima di acquistare o sostituire un connettore.
5. Dimensione della shell vs disposizione dell’inserto
Un altro errore comune è leggere numeri come 16-11, 18-1, 28-20 o 14S-6 come semplici conteggi di pin. Non sono conteggi di pin.
In un numero di parte in stile MS5015, la prima parte di solito identifica la dimensione della shell, mentre il numero dopo il trattino identifica la disposizione dell’inserto.
- 16-11 = dimensione shell 16, disposizione inserto 11
- 18-1 = dimensione shell 18, disposizione inserto 1
- 28-20 = dimensione shell 28, disposizione inserto 20
- 14S-6 = dimensione shell 14S, disposizione inserto 6
La dimensione della shell è generalmente correlata al diametro nominale della filettatura di accoppiamento, spesso espresso in sedicesimi di pollice. Ad esempio, la dimensione shell 16 corrisponde approssimativamente a una filettatura di accoppiamento da 1 pollice, mentre la dimensione shell 18 corrisponde approssimativamente a 1-1/8 pollici. Questa è una regola pratica utile, ma i buyer dovrebbero comunque verificare le dimensioni effettive dal disegno esatto del connettore, poiché possono applicarsi designazioni speciali della shell e variazioni del produttore.
La disposizione dell’inserto definisce il layout interno dei contatti. Determina quanti contatti sono presenti all’interno del connettore, quali dimensioni di contatto vengono usate e come sono posizionati i contatti. Alcune disposizioni usano solo piccoli contatti di segnale, mentre altre combinano contatti di potenza più grandi con contatti di segnale più piccoli.
Importante: suffissi come S o SL nelle designazioni della dimensione shell, come 14S o 10SL, fanno parte del codice della dimensione shell. Non devono essere confusi con il codice finale del tipo di contatto S, che significa contatti socket.
6. P vs S: tipo di contatto pin e socket
La lettera finale in molti numeri di parte MS5015 è uno dei dettagli più importanti. Di solito identifica il tipo di contatto:
| Codice | Significato corretto | Fraintendimento comune | Significato pratico |
|---|---|---|---|
| P | Contatti pin | P = Plug/spina | Può comparire sia in una spina sia in una presa. |
| S | Contatti socket | S = Straight/dritto o Shell | Può comparire sia in una spina sia in una presa. |
Fraintendimento comune: P non significa plug/spina, e S non significa dritto.
Lettura corretta: P significa contatti pin, mentre S significa contatti socket. Lo stile spina o presa è definito dal codice dello stile della shell, come 3106 o 3102.
Ad esempio:
- MS3106A-18-1P = spina dritta con contatti pin
- MS3106A-18-1S = spina dritta con contatti socket
- MS3102A-18-1S = presa per montaggio su scatola con contatti socket
Quando si sceglie un connettore di accoppiamento, il tipo di contatto deve essere complementare. Un lato con contatti pin si accoppia con un lato con contatti socket. Tuttavia, non bisogna semplicemente cambiare P in S senza controllare lo stile della shell, la dimensione della shell, la disposizione dell’inserto, la posizione alternativa dell’inserto e i requisiti di montaggio.
7. Come trovare il connettore di accoppiamento corretto
Se devi trovare un connettore di accoppiamento o un ricambio per un connettore esistente in stile MS5015, segui un processo strutturato. Questo aiuta a ridurre gli errori di ordine e impedisce l’abbinamento di parti non compatibili.
Passaggio 1: leggere la marcatura completa del connettore
Cerca un numero di parte stampato o inciso sull’anello di accoppiamento, sul bordo della shell, sul corpo posteriore o nell’area dell’inserto. Una marcatura parziale come 16-11P è utile, ma un numero completo come MS3106A-16-11P è molto meglio.
Passaggio 2: identificare lo stile della shell
Determina se il connettore è una spina dritta, una presa per montaggio su scatola, una presa per montaggio a parete, una presa di collegamento cavo o una spina a 90 gradi. Ad esempio, 3106 di solito identifica una spina dritta, mentre 3102 identifica una presa per montaggio su scatola.
Passaggio 3: abbinare dimensione della shell e disposizione dell’inserto
Il lato di accoppiamento deve usare la stessa dimensione della shell e la stessa disposizione dell’inserto. Se il connettore esistente è 16-11, anche il connettore di accoppiamento dovrebbe usare 16-11. Cambiare la disposizione dell’inserto cambia il layout dei contatti.
Passaggio 4: scegliere il tipo di contatto complementare
Se il connettore esistente ha contatti pin, il lato di accoppiamento dovrebbe avere contatti socket. Se il connettore esistente ha contatti socket, il lato di accoppiamento dovrebbe avere contatti pin.
Passaggio 5: controllare la posizione alternativa dell’inserto
Se il numero di parte include W, X, Y o Z, non ignorarlo. Le posizioni alternative dell’inserto ruotano il layout dei contatti per prevenire accoppiamenti errati tra connettori simili.
Passaggio 6: confermare backshell, morsetto cavo, contatti e strumenti
Alcune schede prodotto includono solo il corpo del connettore. Altre possono richiedere accessori separati. Prima dell’acquisto, controlla se hai bisogno di:
- Backshell o adattatore posteriore
- Morsetto per cavo o scarico della trazione
- Cappuccio protettivo
- Contatti a saldare o a crimpare
- Strumenti di inserimento o rimozione
- Pinza crimpatrice, attrezzatura per saldatura o supporto all’assemblaggio
Questo passaggio è particolarmente importante per apparecchiature datate e progetti di manutenzione. Un connettore che appare corretto in un’immagine di catalogo potrebbe non includere tutte le parti necessarie per un assemblaggio completo del cavo.
8. Errori comuni di ordinazione e avvertenze pratiche
Identificazione solo visiva
Scegliere un connettore solo dall’aspetto è rischioso. Connettori circolari simili possono avere stili della shell, layout dell’inserto, tipi di contatto o posizioni di polarizzazione diversi. Confermare sempre il numero di parte e i dettagli dimensionali prima di ordinare.
Confondere la dimensione della shell con il numero di pin
Un codice come 16-11 non significa 16 pin o 11 pin. Significa dimensione shell 16 e disposizione inserto 11. Il conteggio effettivo dei contatti deve essere verificato dalla tabella della disposizione dell’inserto.
Interpretare male P e S
P significa contatti pin, e S significa contatti socket. P non significa spina. S non significa dritto. Questo semplice fraintendimento può portare a ordinare il connettore di accoppiamento sbagliato.
Ignorare lo stile di terminazione
Alcuni connettori in stile MS5015 usano contatti a bicchierino per saldatura, mentre altre famiglie di connettori correlate possono usare contatti a crimpare. I connettori più vecchi resinati o con terminazione a saldare potrebbero non consentire una facile sostituzione dei contatti. In molti casi, sostituire l’intero connettore o ricostruire l’assemblaggio del cavo può essere più pratico che tentare di riparare un singolo contatto danneggiato.
Dimenticare gli accessori
Il corpo del connettore è solo una parte dell’assemblaggio. Un’installazione completa può richiedere anche backshell, morsetto cavo, scarico della trazione, componenti di tenuta, contatti e strumenti adeguati.
9. FAQ: numeri di parte dei connettori MS5015
P significa plug/spina nei numeri di parte MS5015?
No. P di solito significa contatti pin. Lo stile spina o presa è definito dal codice dello stile della shell, come 3106 o 3102.
S significa socket o dritto?
S significa contatti socket quando viene usato come codice finale del tipo di contatto. Non significa dritto. Tuttavia, S o SL può comparire anche come parte di alcune designazioni della dimensione shell, come 14S o 10SL, quindi la posizione della lettera è importante.
Cosa significa MS3106A?
MS3106A si riferisce comunemente a un connettore in stile spina dritta con costruzione di classe A. È spesso usato come lato dell’estremità cavo di una connessione in stile MS5015.
Cosa significa MS3102A?
MS3102A si riferisce a una presa per montaggio su scatola, tipicamente usata su pannelli di apparecchiature, scatole di giunzione o superfici di montaggio fisse. A seconda del design del prodotto, può essere installata come parte di un assemblaggio pannello montato frontalmente o posteriormente.
Cosa significa MS3108B?
MS3108B si riferisce a una spina angolata a 90 gradi. È utile quando lo spazio per l’instradamento del cavo è limitato o quando il cavo deve uscire con un angolo.
Cosa significa 16-11 in MS3106A-16-11P?
16 è la dimensione della shell, e 11 è la disposizione dell’inserto. Non indica direttamente il numero di pin. Il layout effettivo dei contatti deve essere controllato rispetto alla tabella della disposizione dell’inserto.
Come trovo il connettore di accoppiamento?
Abbina la stessa dimensione della shell e la stessa disposizione dell’inserto, scegli lo stile della shell di accoppiamento corretto e usa il tipo di contatto complementare. Ad esempio, una spina con contatti pin si accoppia di solito con una presa con contatti socket della stessa dimensione shell e disposizione inserto.
Posso sostituire un solo contatto danneggiato?
Dipende dalla costruzione del connettore e dallo stile di terminazione. Alcuni connettori usano contatti rimovibili, mentre i connettori più vecchi di tipo a saldare o resinati potrebbero non essere pratici da riparare contatto per contatto. Verificare sempre il tipo esatto di connettore e seguire la documentazione di cablaggio o manutenzione del produttore dell’apparecchiatura.
10. Conclusione: leggere il codice prima di acquistare
I numeri di parte dei connettori MS5015 sono più facili da capire una volta conosciuta la struttura. Un numero come MS3106A-18-1P non è casuale. Indica lo stile del connettore, la classe, la dimensione della shell, la disposizione dell’inserto e il tipo di contatto.
Prima di ordinare un connettore di ricambio o di accoppiamento, conferma questi dettagli chiave:
- Stile della shell: 3100, 3101, 3102, 3106 o 3108
- Classe: A/B o tipi ambientali come E/F/R, a seconda della serie
- Dimensione della shell e disposizione dell’inserto
- Tipo di contatto pin o socket
- Posizione alternativa dell’inserto, se presente
- Stile di terminazione, backshell, morsetto cavo e strumenti richiesti
Per ingegneri, buyer e team di manutenzione, comprendere i numeri di parte dei connettori MS5015 può ridurre gli errori di ordine, accelerare i lavori di sostituzione e rendere più facile abbinare vecchi connettori circolari a equivalenti moderni adatti.
