Explication des broches à ressort : types, intensité nominale, applications et guide de conception

Les connecteurs pogo pin sont de petits contacts électriques à ressort utilisés lorsqu’un appareil a besoin d’une connexion temporaire fiable au lieu d’un câble permanent ou d’un connecteur fixe. Ils sont largement utilisés dans les stations de charge, les bancs de test PCB, les appareils portables, les contacts de batterie, l’électronique modulaire et les systèmes industriels compacts.

À première vue, les pogo pins semblent simples : une petite broche métallique qui monte et descend. Cependant, dans la conception réelle de produits, choisir le bon connecteur pogo pin ne consiste pas seulement à vérifier le nombre de broches ou la taille. Les ingénieurs doivent prendre en compte le courant nominal, la résistance de contact, la force du ressort, le placage, les cycles d’accouplement, la charge latérale, le style de montage sur PCB, la contamination, les vibrations et la structure mécanique autour du contact.

Ce guide explique le fonctionnement des pogo pins, les principaux types disponibles, comment évaluer le courant nominal d’un pogo pin, où ils sont couramment utilisés et quelles erreurs de conception peuvent entraîner un contact peu fiable.



1. Qu’est-ce qu’un connecteur Pogo Pin ?

Un connecteur pogo pin est un contact à ressort conçu pour créer une connexion électrique par compression. Lorsque la broche est pressée contre une pastille d’accouplement, le ressort interne pousse le piston vers l’extérieur et maintient la force de contact entre les deux surfaces conductrices.

Les pogo pins sont également couramment appelés broches à ressort, contacts à ressort ou connecteurs à ressort. Dans de nombreux catalogues de produits, “pogo pin” désigne le contact individuel à ressort, tandis que “spring loaded connector” peut décrire soit un contact unique, soit un ensemble de connecteurs multipoints.

1.1 Pogo Pins vs connecteurs à ressort

Un pogo pin est généralement un type de connecteur à ressort. Les termes sont souvent utilisés de manière interchangeable, surtout dans l’approvisionnement en composants électroniques, mais ils ne sont pas toujours identiques. Un seul contact cylindrique à ressort peut être appelé pogo pin, tandis qu’un ensemble multipoints moulé peut être appelé connecteur à ressort ou connecteur pogo pin.

Pour le SEO et la recherche de produits, les deux termes sont importants. Les ingénieurs peuvent rechercher “pogo pin connector,” “spring loaded connector,” “spring contact,” ou “spring loaded pin” selon leur expérience industrielle.

Vous recherchez différentes options de contacts à ressort ? Découvrez nos connecteurs Pogo Pin et contacts à ressort pour les conceptions PCB compactes, les stations de charge, les bancs de test et l’électronique modulaire.

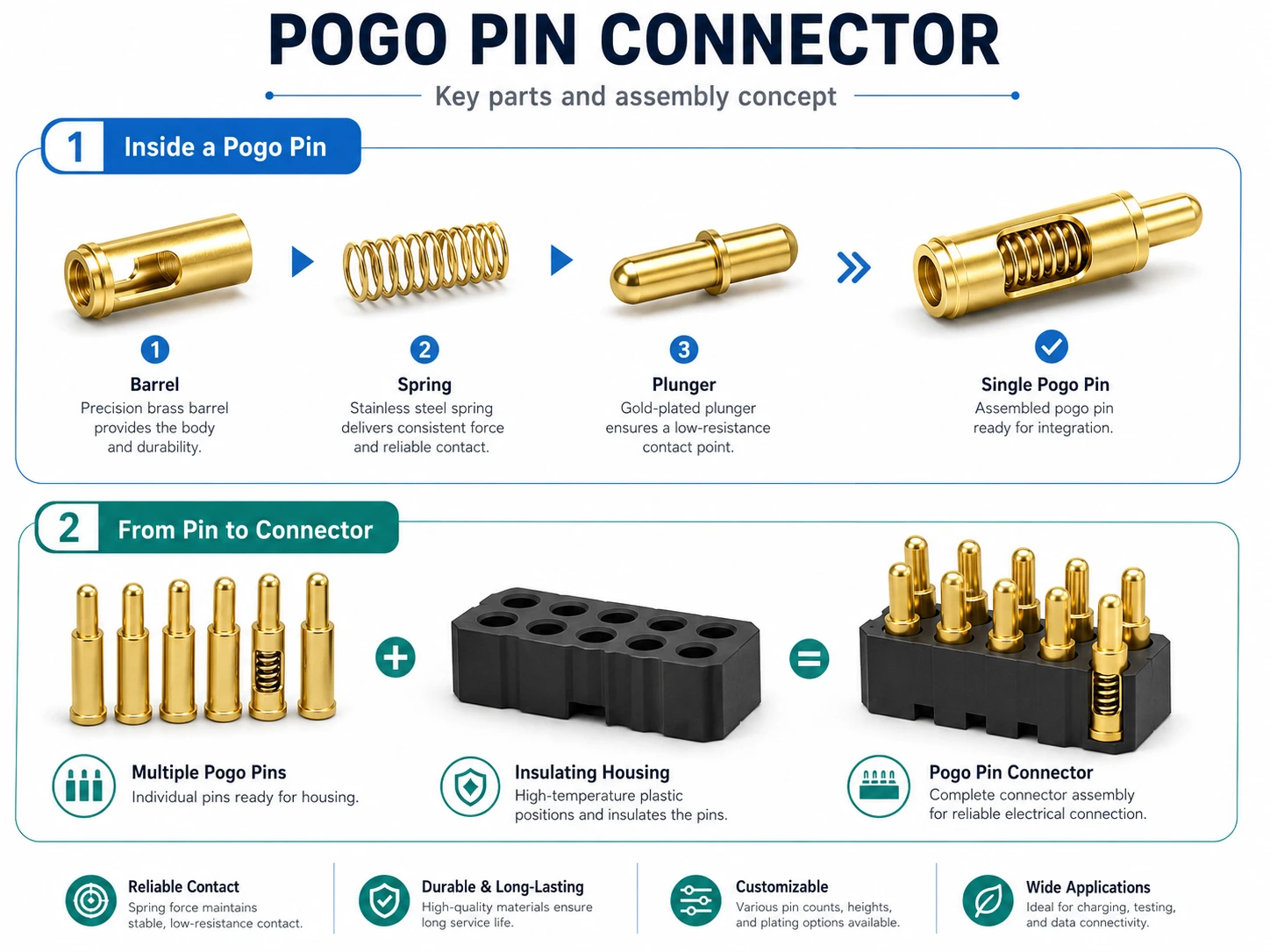

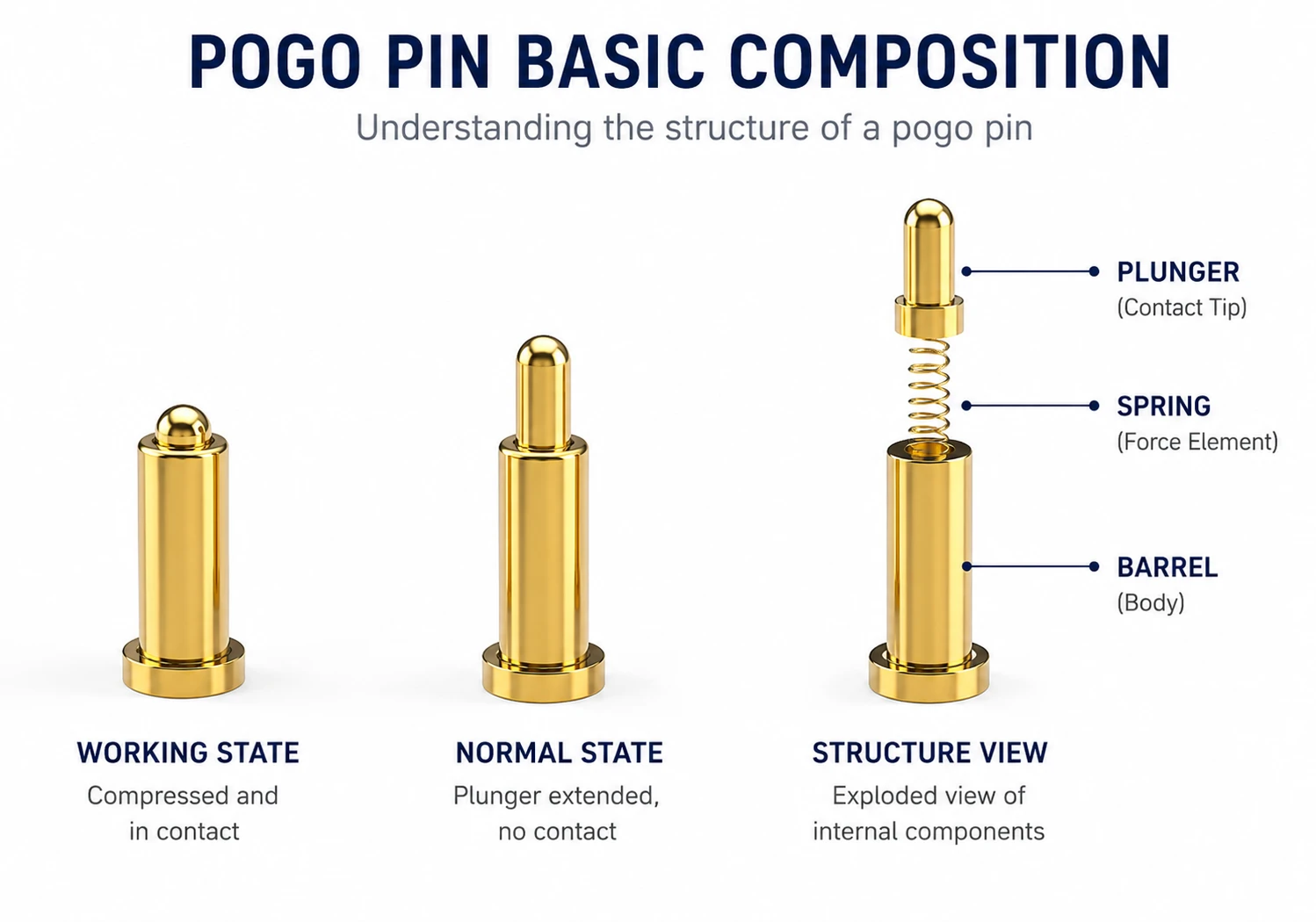

1.2 Structure principale d’un Pogo Pin

Un pogo pin typique comprend trois parties principales :

• Piston : L’extrémité de contact mobile qui touche la pastille d’accouplement.
• Corps : La partie extérieure qui guide le piston et se connecte au PCB ou au fil.
• Ressort : La partie interne qui fournit la force de compression.

La qualité de ces composants affecte la résistance électrique, la durabilité, la stabilité du contact et la durée de vie mécanique.



2. Comment fonctionnent les Pogo Pins ?

Les pogo pins fonctionnent en maintenant le contact électrique grâce à la compression du ressort. Lorsque l’appareil est placé dans la station, la broche se comprime et appuie contre une pastille plate, un contact métallique, une plage PCB ou une surface cible. Cette pression crée un chemin conducteur pour l’alimentation, la masse ou les signaux.

2.1 Principe du contact par compression

Contrairement à un connecteur traditionnel fiche-et-prise, un pogo pin ne “s’insère” généralement pas dans un connecteur correspondant. Il appuie contre une surface cible. Cela rend les pogo pins utiles pour les connexions temporaires, l’enfichage rapide et les contacts répétés dans les bancs de test.

Cependant, cela signifie aussi que la conception mécanique autour du pogo pin est extrêmement importante. Le boîtier, le banc ou l’enveloppe doit guider les pièces d’accouplement afin que le pogo pin subisse principalement une compression axiale plutôt qu’une force latérale.

2.2 Résistance de contact et force du ressort

La résistance de contact est l’un des facteurs de performance les plus importants dans un connecteur pogo pin. Une résistance plus élevée peut provoquer une chute de tension, une instabilité du signal ou une génération de chaleur sous charge.

La force du ressort aide à maintenir un contact stable, mais une force plus élevée n’est pas toujours meilleure. Une force trop faible peut entraîner un contact intermittent. Une force excessive peut augmenter l’usure, stresser le PCB ou rendre l’enfichage difficile. La meilleure conception équilibre la force de contact, la durée de vie des cycles d’accouplement et le support mécanique.

2.3 Pourquoi les pastilles d’accouplement sont importantes

La surface d’accouplement est aussi importante que le pogo pin lui-même. Une mauvaise pastille cible peut s’user, s’oxyder ou accumuler des contaminants avec le temps. Pour des conceptions fiables, les ingénieurs utilisent souvent des pastilles plaquées or, des contacts cibles dédiés ou une surface de contact contrôlée au lieu de s’appuyer sur une piste PCB aléatoire ou une surface métallique non traitée.

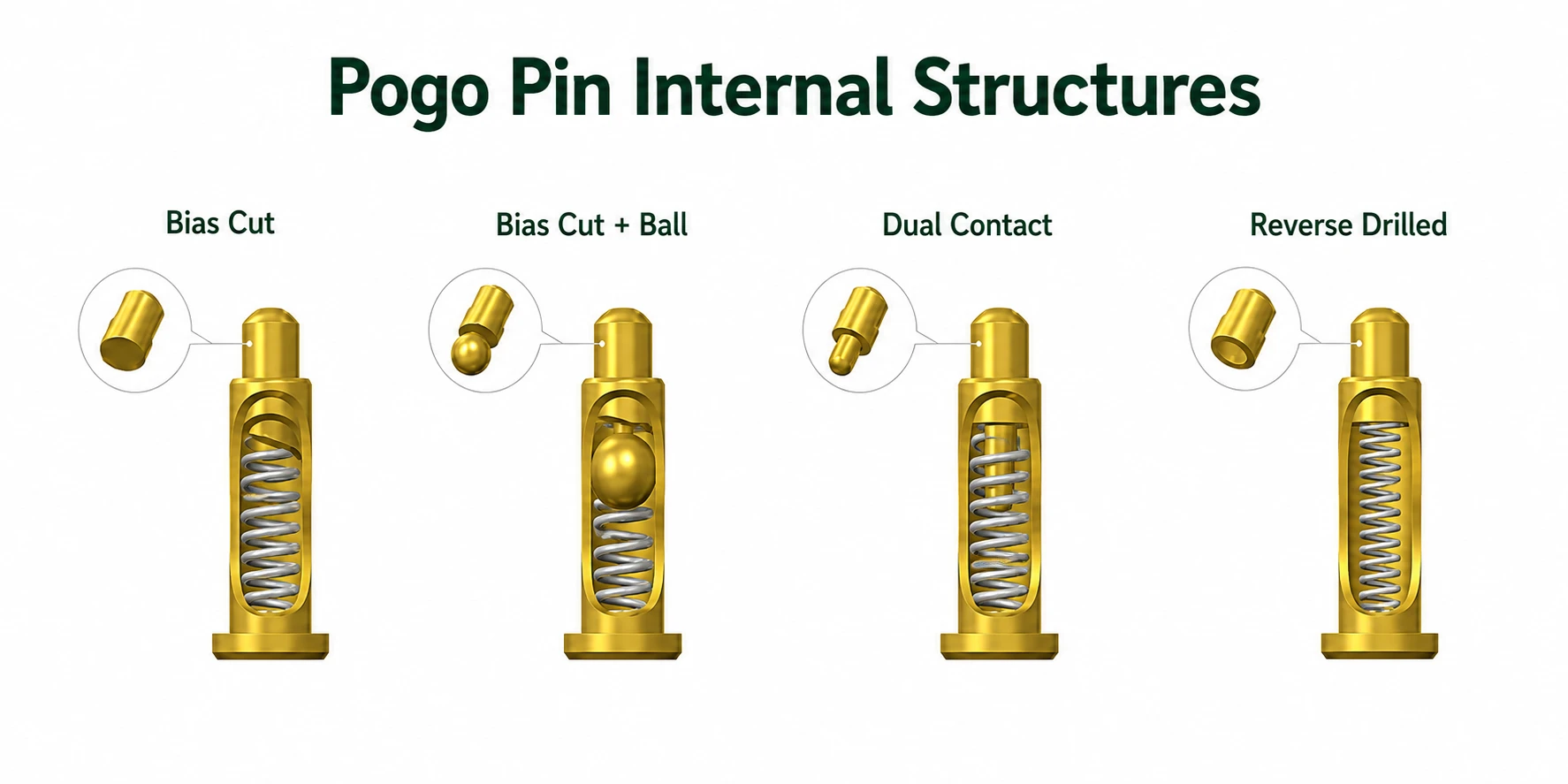

2.4 Structures internes de contact des Pogo Pins

Différents modèles de pogo pin utilisent différentes structures internes de contact pour améliorer la stabilité du contact, réduire la résistance et contrôler les performances du ressort. Les conceptions courantes incluent le contact à coupe inclinée, le contact assisté par bille, la structure à double contact et la structure à perçage inversé. La meilleure structure dépend des exigences de courant, de la stabilité du contact, des limites de taille et des cycles d’accouplement attendus.

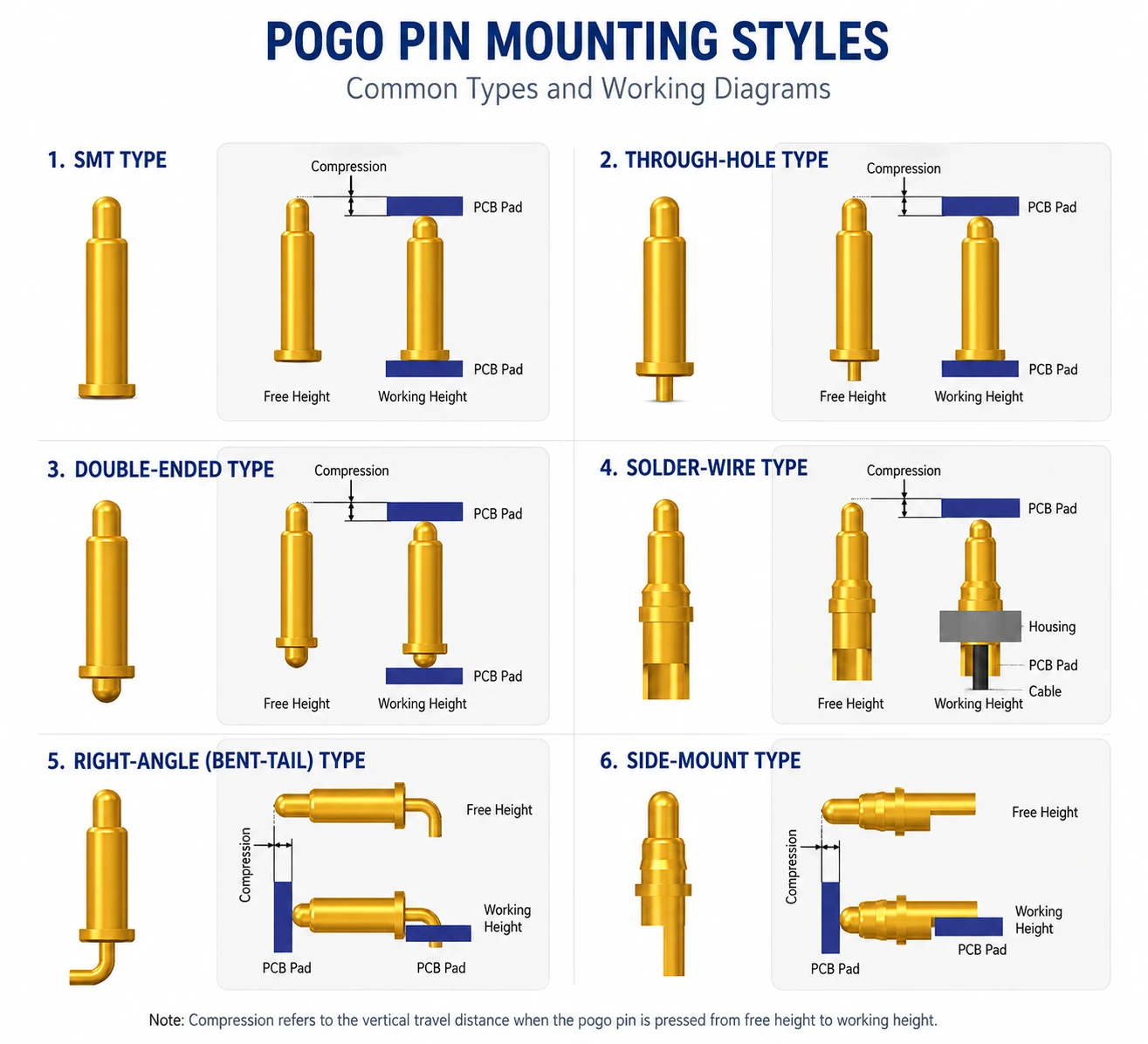

3. Principaux types de Pogo Pins

Les pogo pins sont disponibles dans différents styles de montage et formats mécaniques. Le bon type dépend de l’espace disponible sur le PCB, des exigences de courant, des contraintes mécaniques et de l’environnement d’application.

3.1 Pogo Pins SMT pour les conceptions PCB compactes

Les pogo pins SMT sont montés directement sur la surface du PCB. Ils conviennent aux appareils compacts, à l’électronique portable, aux petits contacts de charge et aux conceptions à haute densité.

Le principal avantage des pogo pins SMT est leur efficacité en matière d’espace. Ils sont faciles à placer dans les conceptions PCB compactes et peuvent prendre en charge l’assemblage automatisé. Le principal risque est la contrainte mécanique. Si le pogo pin subit une charge latérale ou si l’appareil est inséré brutalement, le joint de soudure ou la pastille peut être endommagé.

3.2 Pogo Pins traversants pour une meilleure rétention

Les pogo pins traversants utilisent des broches ou des queues qui traversent le PCB et sont soudées de l’autre côté. Ils offrent généralement une meilleure rétention mécanique que les contacts SMT et sont souvent préférés lorsque le contact peut subir des contraintes mécaniques plus importantes.

Le compromis est que les conceptions traversantes nécessitent des trous percés, plus d’espace sur le PCB et parfois des étapes d’assemblage supplémentaires. Pour les systèmes de docking robustes, le montage traversant peut être un choix plus sûr si la conception du produit permet suffisamment d’espace.

3.3 Pogo Pins à angle droit et à queue pliée

Les pogo pins à angle droit sont utilisés lorsque la hauteur verticale est limitée ou lorsque la direction du contact doit changer. Ils peuvent être utiles dans les espaces restreints, mais introduisent également un effet de levier mécanique. Sans support approprié, la zone pliée ou la terminaison soudée peut devenir un point de concentration des contraintes.

Pour les conceptions à angle droit, il est préférable d’utiliser un connecteur pogo pin à angle droit avec support ou d’ajouter une fonction de boîtier, un support ou une pince mécanique empêchant la broche de supporter seule la force de flexion.

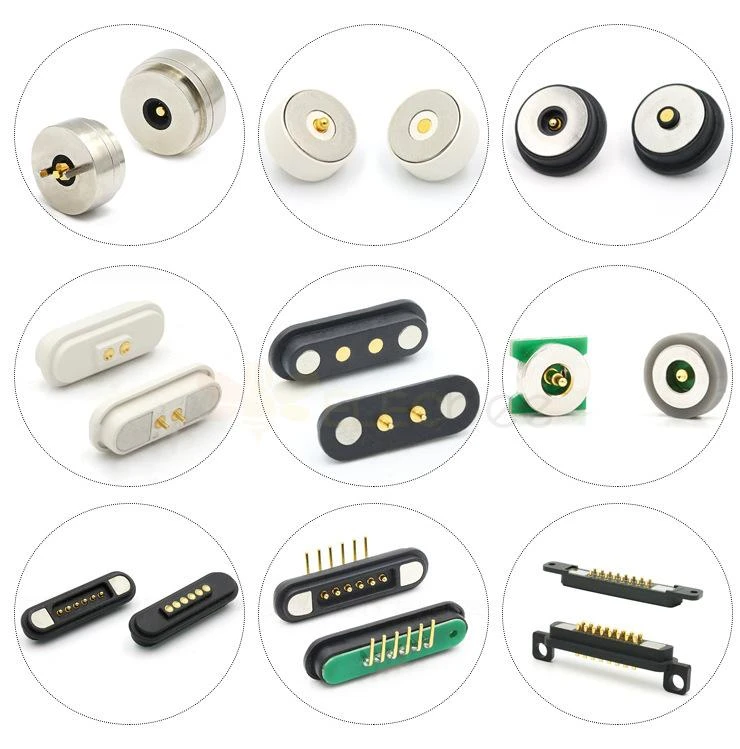

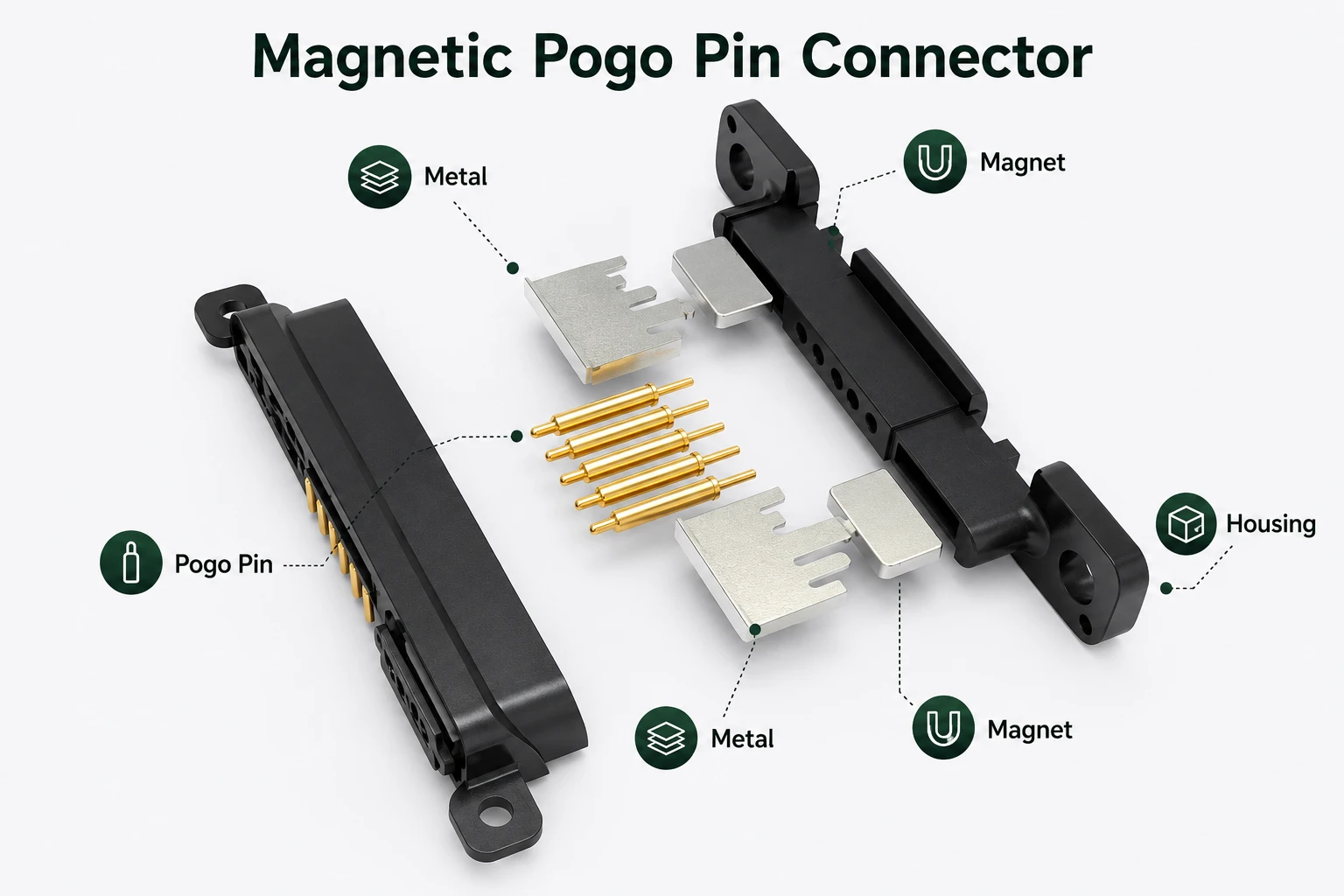

3.4 Connecteurs Pogo Pin haute intensité et magnétiques

Les pogo pins haute intensité sont plus grands et conçus avec des chemins de contact à plus faible résistance. Ils sont utilisés dans les stations de charge, les connexions de batterie et les applications de transfert de puissance. Les connecteurs pogo pin magnétiques combinent des aimants avec des contacts à ressort pour améliorer l’alignement dans les systèmes de docking ou de charge.

Cependant, tous les pogo pins ne conviennent pas aux courants élevés. Les petits pogo pins standard ne doivent pas être traités comme des bornes de puissance, sauf si leur fiche technique confirme clairement le courant requis, l’élévation de température et le cycle de fonctionnement.

4. Courant nominal des Pogo Pins : qu’est-ce qui compte vraiment ?

Le courant nominal d’un pogo pin indique la quantité de courant qu’une broche peut transporter dans des conditions spécifiées. Mais dans les applications réelles, le courant sûr dépend de plus qu’un chiffre dans un catalogue.

4.1 Le courant nominal ne dépend pas seulement de la taille de la broche

Le diamètre de la broche, le matériau, le placage, la structure du ressort, la surface de contact et la surface d’accouplement influencent tous la capacité de courant. Un contact plus grand supporte généralement plus de courant, mais les détails de conception tels que la résistance de contact et la dissipation thermique sont tout aussi importants.

Si un produit nécessite un courant élevé pour la charge, la connexion de batterie ou le transfert de puissance, choisissez des pogo pins spécialement conçus pour les applications haute intensité. Ne supposez pas qu’un pogo pin de signal standard peut transporter en toute sécurité plusieurs ampères.

4.2 Résistance de contact, chaleur et chute de tension

Lorsque le courant traverse une résistance de contact, de la chaleur est générée. Une résistance plus élevée augmente la chute de tension et l’élévation de température. Cela devient plus sérieux après des cycles d’accouplement répétés, une contamination ou une usure du placage.

Pour les applications de puissance, les ingénieurs doivent évaluer la chute de tension sous charge et l’élévation de température dans les pires conditions de fonctionnement. Un pogo pin qui fonctionne sur un banc propre peut se comporter différemment après exposition à la poussière, à la sueur, aux vibrations ou à des milliers de cycles de docking.

4.3 Peut-on mettre des Pogo Pins en parallèle pour obtenir plus de courant ?

L’utilisation de plusieurs contacts pour V+ et GND est courante dans certaines conceptions, mais elle ne doit pas être considérée comme une simple méthode pour multiplier le courant nominal. Le courant peut ne pas se répartir uniformément entre les broches. Une broche peut transporter plus de charge en raison d’une résistance plus faible, chauffer davantage, puis continuer à transporter plus de courant.

Si des broches parallèles sont utilisées, la conception doit inclure une symétrie de routage appropriée, des chemins de contact appariés, une marge thermique et des tests de validation. Pour les systèmes critiques en matière de sécurité ou à courant élevé, des contacts de puissance dédiés peuvent être un meilleur choix.

4.4 Comment valider les performances en courant

Un plan de validation pratique peut inclure :

• Mesurer la résistance de contact avec une méthode à 4 fils.
• Enregistrer la chute de tension sous courant de charge réel.
• Tester l’élévation de température au pire cycle de fonctionnement.
• Répéter les mesures après les tests de cycles d’accouplement.
• Tester sous vibration ou léger désalignement si le produit y sera exposé.



5. Applications courantes des connecteurs Pogo Pin

5.1 Stations de charge et appareils portables

Les pogo pins sont largement utilisés dans les stations de charge pour écouteurs, montres connectées, appareils portatifs, scanners et instruments portables. Ils fournissent une connexion compacte pour l’alimentation comme pour les signaux basse vitesse.

Dans les applications de charge, les contacts à ressort mobiles sont souvent placés du côté du chargeur ou de la station, tandis que l’appareil utilise des pastilles plates plaquées. Cela facilite le remplacement de l’accessoire moins coûteux si les contacts mobiles s’usent.

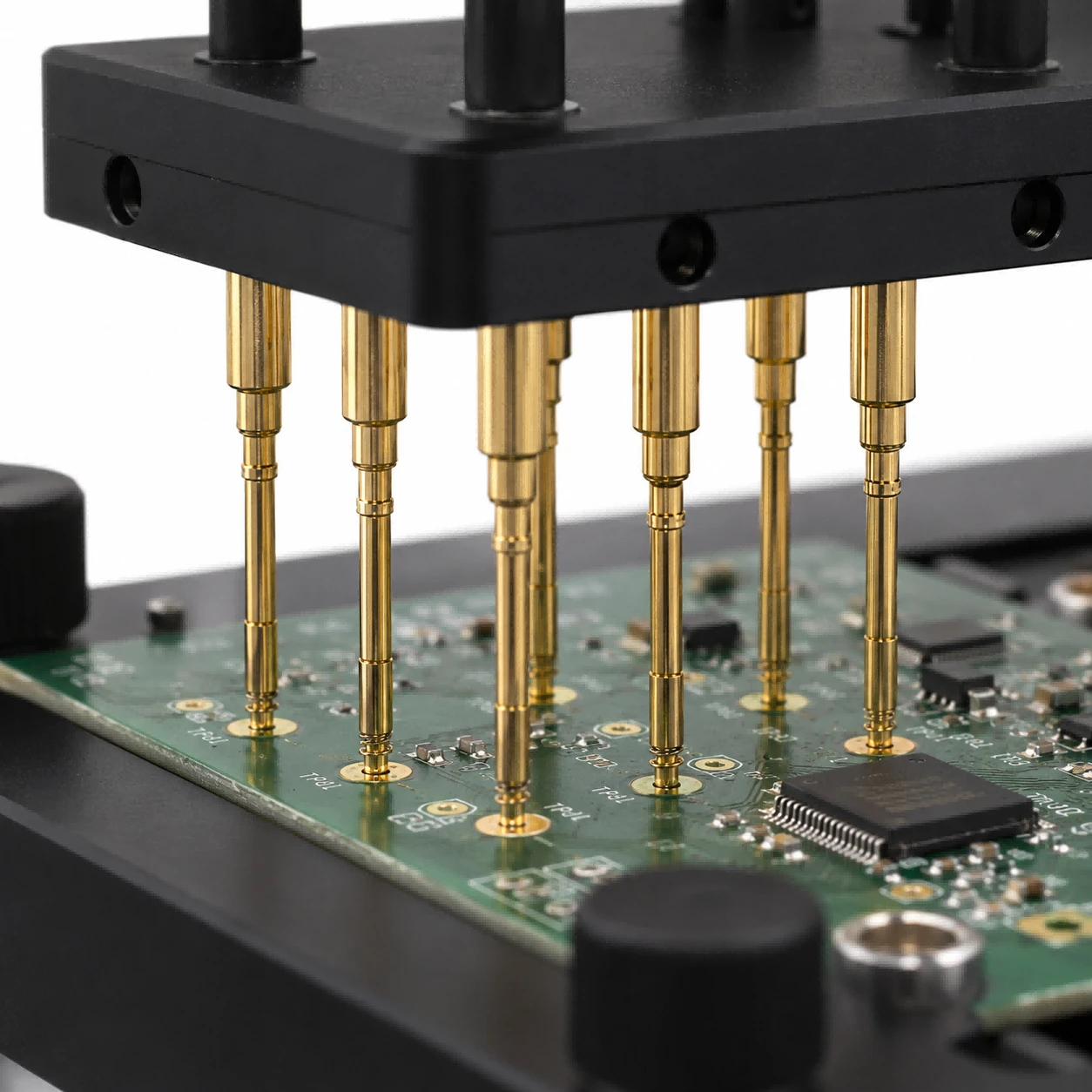

5.2 Bancs de test PCB

Les bancs de test sont l’une des applications classiques des pogo pins. Un banc de type lit de clous utilise des sondes à ressort pour contacter les pastilles de test sur un PCB. Cela permet des tests électriques rapides sans souder des fils sur chaque carte.

Dans ce cas d’utilisation, les pogo pins font généralement partie d’un banc contrôlé, et non d’une interface consommateur exposée. L’environnement est plus propre, l’alignement est contrôlé et les contacts peuvent être entretenus ou remplacés.

5.3 Connexions carte-à-carte et appareils modulaires

Les pogo pins peuvent être utilisés pour le contact carte-à-carte dans les produits modulaires, mais la conception mécanique doit être soigneusement contrôlée. Dans les environnements soumis aux vibrations, comme les équipements automobiles ou industriels, les cartes doivent être mécaniquement fixées afin que les pogo pins ne subissent pas de mouvement relatif constant.

Si l’application nécessite une connexion carte-à-carte permanente sous vibration, des connecteurs carte-à-carte flottants, des câbles flexibles ou des faisceaux de câbles peuvent être plus fiables qu’un simple contact par compression pogo pin.

5.4 Mise à la terre et contact avec le boîtier

Les pogo pins peuvent également être utilisés comme contacts de mise à la terre entre un PCB et un boîtier métallique. Cela est utile lorsqu’une conception nécessite une mise à la terre amovible, un contact de blindage ou une connexion de boîtier en un seul point.

Dans ce cas, le courant est généralement faible, mais la stabilité du contact et la résistance à la corrosion restent importantes. La surface d’accouplement doit être propre, conductrice et mécaniquement stable.

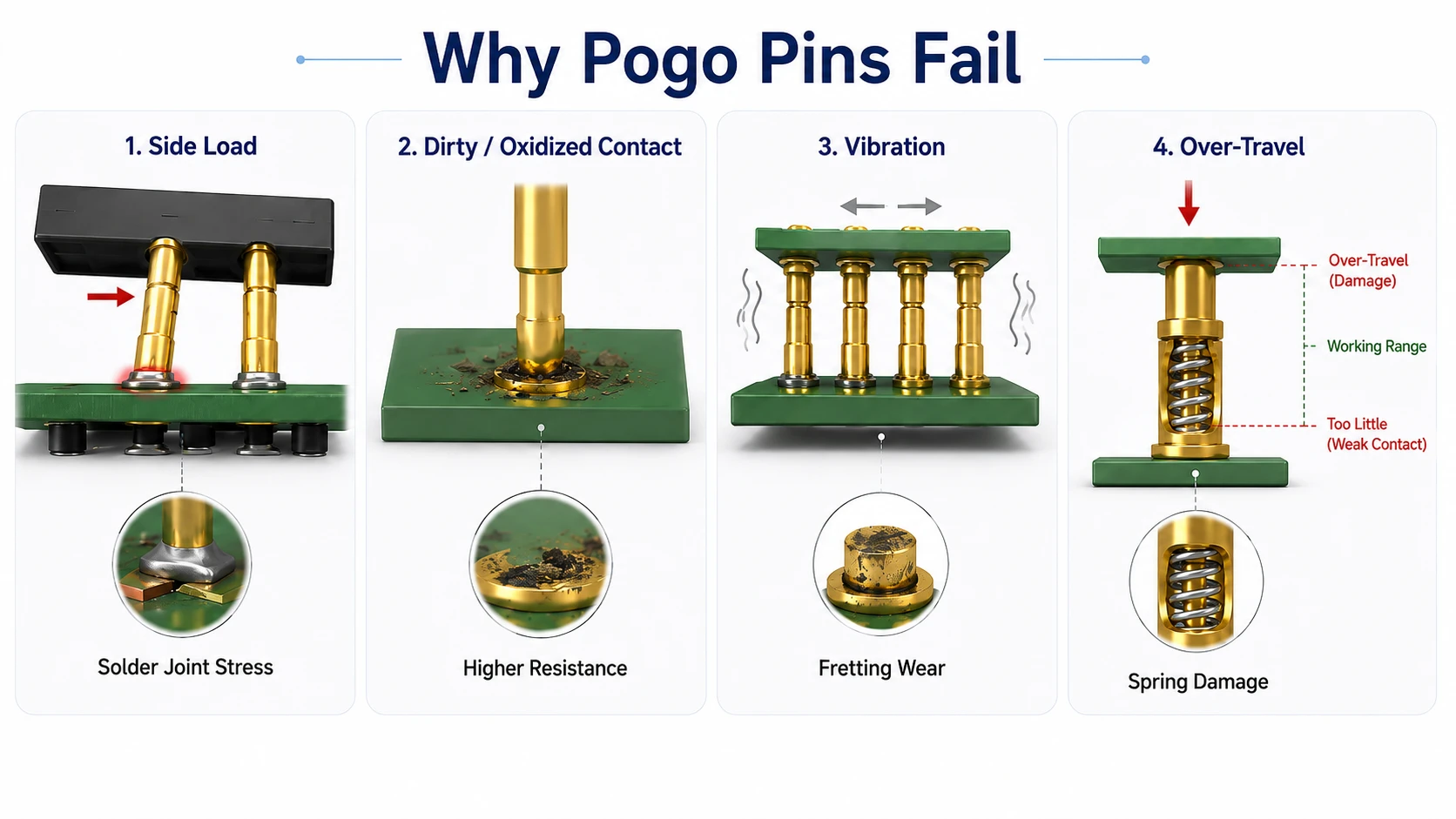

6. Risques de fiabilité : pourquoi les Pogo Pins échouent

Les pogo pins peuvent être fiables lorsqu’ils sont utilisés correctement, mais ce ne sont pas des connecteurs universels. De nombreuses défaillances proviennent de l’utilisation du mauvais type de contact pour l’environnement mécanique.

6.1 Charge latérale et contrainte du joint de soudure

Les pogo pins SMT sont particulièrement sensibles à la charge latérale. Si l’utilisateur insère l’appareil en biais ou si le boîtier ne guide pas correctement la compression, la force latérale peut stresser le joint de soudure ou décoller la pastille PCB.

La meilleure solution consiste à faire porter la charge latérale par le boîtier. Le pogo pin doit principalement subir une compression verticale, et non une force de flexion.

6.2 Saleté, oxydation et manque d’action d’essuyage

Une faiblesse courante des pogo pins est qu’ils ne fournissent pas toujours une forte action d’essuyage. La saleté, la sueur, la graisse, la poussière ou l’oxydation sur la surface d’accouplement peuvent augmenter la résistance ou provoquer une charge intermittente.

Le placage or, les conceptions étanches, les contacts encastrés et les surfaces nettoyables par l’utilisateur peuvent aider, mais ils ne remplacent pas une bonne conception mécanique et environnementale.

6.3 Vibrations et compression à long terme

Dans les environnements vibratoires, le contact peut subir des micro-mouvements. Cela peut entraîner un contact intermittent, une usure par fretting ou des signaux instables. Une compression prolongée peut également stresser le ressort si la conception dépasse la course de travail recommandée.

Pour les équipements automobiles, robotiques et industriels, la fixation mécanique est essentielle. Les cartes doivent se déplacer ensemble comme un seul ensemble, ou l’interconnexion doit permettre un mouvement contrôlé via des câbles flexibles ou des connecteurs flottants.

6.4 Surcourse et mauvais support mécanique

Chaque pogo pin possède une course de travail recommandée. Si la pièce d’accouplement comprime trop la broche, le ressort ou la structure interne peut être endommagé. Si elle la comprime trop peu, la force de contact peut être insuffisante.

Les bonnes conceptions incluent des butées mécaniques, une tolérance d’empilement contrôlée et un support de boîtier suffisant pour protéger le contact.

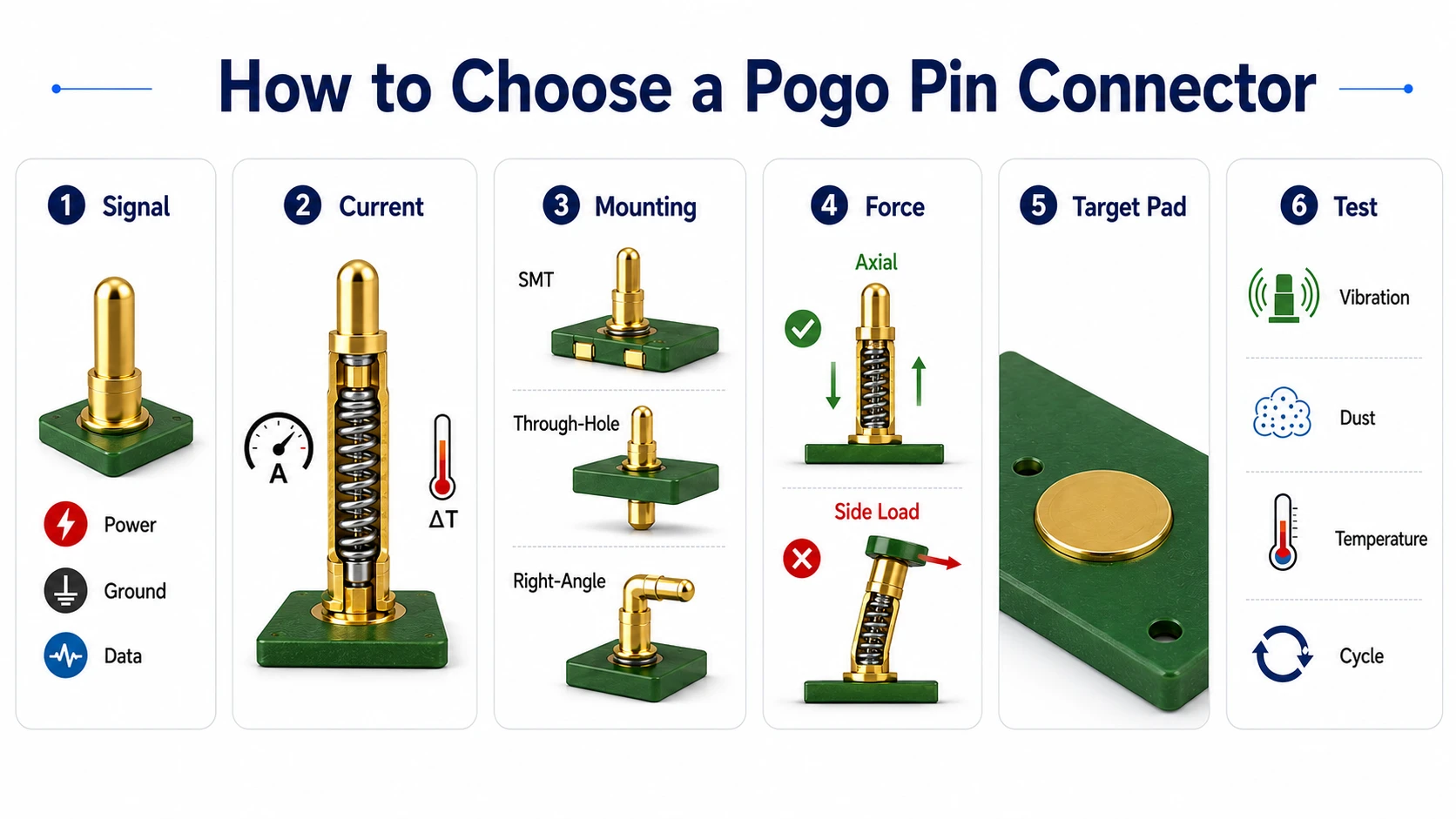

7. Comment choisir le bon connecteur Pogo Pin

Le choix d’un connecteur pogo pin doit commencer par l’application, et non par la taille dans le catalogue. Utilisez le processus suivant avant de sélectionner une pièce.

7.1 Liste de contrôle de sélection

• Définir le type de signal : alimentation, masse, données basse vitesse ou signal de test.
• Vérifier le courant nominal : confirmer le courant par broche, la chute de tension et la marge thermique.
• Choisir le style de montage : SMT pour les conceptions PCB compactes, traversant pour une meilleure rétention, angle droit avec support pour un packaging spécial.
• Évaluer la force mécanique : éviter la charge latérale et concevoir pour une compression axiale.
• Confirmer la surface d’accouplement : utiliser un placage approprié ou des pastilles cibles.
• Tester l’environnement réel : inclure la saleté, les vibrations, l’humidité, les cycles et l’élévation de température si pertinent.

7.2 Pogo Pins vs recharge sans fil vs connecteurs USB

Les pogo pins sont souvent comparés à la recharge sans fil et aux connecteurs USB. Chaque solution présente des avantages et des compromis.

7.3 Erreurs de conception courantes à éviter

• Utiliser de petits pogo pins standard pour une charge haute intensité sans validation.
• Laisser une charge latérale agir directement sur les joints de soudure SMT.
• Ignorer la saleté, la sueur, l’huile ou l’oxydation sur les contacts exposés à l’utilisateur.
• Comprimer la broche au-delà de sa course recommandée.
• Supposer que les broches parallèles partageront toujours le courant de manière égale.
• Utiliser des pogo pins pour des connexions carte-à-carte permanentes en environnement fortement vibratoire sans fixation mécanique.



FAQ

Les pogo pins sont-ils identiques aux connecteurs à ressort ?

Un pogo pin est un type de connecteur à ressort. Dans de nombreux cas, les termes sont utilisés de manière interchangeable, mais “spring loaded connector” peut également désigner un ensemble multipoints complet.

Quel courant un pogo pin peut-il transporter ?

Cela dépend de la taille de la broche, du matériau, du placage, de la résistance de contact, de la surface d’accouplement et de la conception thermique. Les petits pogo pins de signal peuvent ne prendre en charge qu’un faible courant, tandis que les pogo pins haute intensité sont spécialement conçus pour le transfert de puissance.

Les pogo pins sont-ils fiables pour la charge ?

Ils peuvent être fiables dans les stations de charge si la conception contrôle l’alignement, la force de contact, la contamination et le courant nominal. Pour les environnements grand public sales, les solutions étanches ou sans fil peuvent être plus adaptées.

Les pogo pins SMT sont-ils assez solides ?

Les pogo pins SMT conviennent aux conceptions PCB compactes lorsque le boîtier supporte la charge mécanique. Ils ne doivent pas être exposés à de fortes forces latérales, car le joint de soudure ou la pastille PCB peut échouer.

Les pogo pins peuvent-ils être utilisés pour des connexions carte-à-carte ?

Oui, mais les cartes doivent être mécaniquement supportées. Pour les connexions permanentes sous vibration, les câbles flexibles, les connecteurs carte-à-carte flottants ou les faisceaux robustes peuvent être de meilleures options.



Conclusion

Les connecteurs pogo pin sont compacts, flexibles et utiles pour les connexions électriques temporaires dans les stations de charge, les bancs de test PCB, les appareils portables et les systèmes électroniques modulaires. Ils sont particulièrement utiles lorsqu’un produit nécessite un docking répété, un contact rapide ou une connexion à faible encombrement.

Cependant, les pogo pins ne sont pas des connecteurs magiques. Leur fiabilité dépend du courant nominal, de la résistance de contact, du placage, de la force du ressort, de la surface d’accouplement, du contrôle des charges latérales et de la protection environnementale. Une conception réussie doit considérer le pogo pin comme une partie d’un système mécanique et électrique complet, et non comme un simple petit contact métallique.

Pour les conceptions PCB compactes, les pogo pins SMT sont un bon choix lorsque le boîtier contrôle la charge. Pour un montage robuste, les contacts traversants peuvent offrir une meilleure rétention. Pour la charge et le transfert de puissance, les pogo pins haute intensité ou les connecteurs pogo pin magnétiques doivent être sélectionnés et validés avec soin.

Le choix du bon connecteur pogo pin dépend de votre layout PCB, du courant nominal, de la direction du contact et de l’environnement de fonctionnement.
