Mini USB vs Micro USB : différences, identification et compatibilité

Mini USB et Micro USB sont deux normes distinctes de connecteurs USB compacts, et leurs fiches ne peuvent pas s'accoupler directement dans les ports de l'autre norme. Au quotidien, Mini USB désigne l'interface standard USB Mini-B à 5 broches, au profil plus épais et étagé. Micro USB désigne généralement l'interface USB 2.0 Micro-B à 5 broches, beaucoup plus plate, ou l'interface USB 3.x Micro-B à 10 broches, plus large et divisée en deux sections, utilisée sur les appareils à plus haut débit. Comme le Mini-B standard et l'USB 2.0 Micro-B utilisent tous deux cinq contacts internes, la seule mention « USB 5 broches » ne permet pas de savoir quel connecteur un appareil exige.

Mini-B

Plus épais, côtés étagés

USB 2.0 Micro-B

Plus plat, coins biseautés

USB 3.x Micro-B

Profil large à deux sections

Malgré leurs formes différentes, le Mini-B standard à 5 broches et l'USB 2.0 Micro-B à 5 broches partagent le même plafond de débit de signalisation USB 2.0 de 480 Mbps, et aucune forme de connecteur ne fixe à elle seule une vitesse de charge. Les modes de transfert plus rapides, à 5 Gbps ou 10 Gbps, sont accessibles via l'interface large USB 3.x Micro-B à 10 broches lorsque le contrôleur de l'appareil, le câble et l'hôte prennent tous en charge le mode correspondant. Le connecteur hôte peut être en USB-A ou USB-C. Des adaptateurs passifs peuvent convertir la forme de la fiche dans le bon sens mâle-femelle, tandis que le branchement de périphériques USB externes dépend toujours de la présence d'une fonction hôte intégrée et d'une alimentation suffisante.

Cette comparaison ne couvre pas les anciens ports Mini-A/Mini-AB.

Comment identifier le Mini USB par rapport au Micro USB

Mini-B standard à 5 broches vs USB 2.0 Micro-B

Pour différencier le Mini USB du Micro USB, regardez bien en face l'extrémité d'accouplement du connecteur, en gardant à l'esprit si vous observez l'embout métallique d'une fiche de câble (mâle) ou l'ouverture en retrait du port sur un appareil (embase femelle).

Une interface USB Mini-B standard présente une section transversale plus épaisse et étagée. En regardant la face d'accouplement de face, l'un des côtés parallèles est plus large que le côté opposé, et les deux parois inclinées décrochent vers l'intérieur avec des encoches nettes. Sur une fiche de câble Mini-B, la coque métallique extérieure est lisse car le maintien repose sur une géométrie de retenue interne située à l'intérieur de l'embase correspondante (Spécification USB 2.0 et dossier ECN Mini-B).

Une interface USB 2.0 Micro-B standard présente une section beaucoup plus plate et basse, en forme de trapèze biseauté peu profond sans parois latérales étagées. Sur une fiche de câble Micro-B, deux minuscules crochets métalliques de verrouillage dépassent de la face extérieure plate près de l'extrémité et s'engagent dans des découpes à l'intérieur de l'embase de l'appareil. La spécification place ces ressorts de verrouillage sur la fiche remplaçable du câble et fixe une valeur d'essai de qualification des composants de 10 000 cycles d'insertion pour le Micro-B, contre 5 000 cycles d'essai pour le Mini-B (Spécification USB 2.0 et dossier ECN Mini-B). Ces nombres de cycles sont des repères d'essais de conformité en laboratoire pour les connecteurs, et non une garantie que chaque produit durera un nombre d'années déterminé ou que le port d'un appareil ne s'usera jamais.

Le Mini-B standard et l'USB 2.0 Micro-B utilisent tous deux cinq contacts internes (alimentation VBUS, masse, données D+/D− et une broche d'identification). Le nombre de broches étant identique, lire « USB 5 broches » dans un titre de produit ou un manuel ne suffit pas pour identifier le port ; vous avez besoin à la fois du nom du connecteur (Mini-B vs Micro-B) et du contour de la face d'accouplement.

Connecteurs proches courants : USB 3.x Micro-B large, Standard-B, USB-C et ports d'appareils photo

Plusieurs autres connecteurs côtoient fréquemment les ports Mini et Micro USB sur les équipements et les câbles :

USB 2.0 Standard-B

USB-C

• USB 3.x Micro-B large : Fréquemment utilisée sur les disques durs externes portables, cette interface associe côte à côte une section Micro-B à 5 broches et une seconde section SuperSpeed à 5 broches séparées par une petite encoche (Spécification des câbles et connecteurs hérités USB 3.1).
• USB Standard-B : Courant sur les imprimantes de bureau, les scanners et les interfaces audio, le Standard-B est un connecteur haut, presque carré, doté de deux coins biseautés. Les filtres de catalogue indiquant « USB-B » regroupent parfois le Standard-B pleine taille, le Mini-B et le Micro-B ; vérifiez donc le sous-type exact avant de commander.
• USB-C : Un connecteur ovale aux bords arrondis et lisses, avec des moitiés supérieure et inférieure symétriques et un sens d'insertion réversible. Il se trouve souvent côté ordinateur ou chargeur sur un câble USB-C to Mini-B ou USB-C to Micro-B.
• Ports propriétaires à 8 broches et ports d'appareils photo : Le Mini-B USB standard à 5 broches est un connecteur officiel de l'USB-IF utilisé sur les caméras embarquées (dashcams), microphones, manettes et enregistreurs portables, et non un port propriétaire d'appareil photo. Toutefois, certains appareils photo compacts plus anciens et équipements portatifs utilisent des embases spécifiques au fabricant à 8 broches ou multibroches qui semblent proches au premier coup d'œil et sont parfois vendues sous des descriptions génériques « mini USB 8-pin ». Le petit contour d'un port ou la mention « mini » dans une fiche produit ne prouve pas la compatibilité avec le Mini-B ou le Micro-B standard à 5 broches ; vérifiez donc le manuel du modèle exact si le port d'un appareil photo ou d'un instrument spécialisé paraît inhabituel.

Vitesse de transfert de données : Mini USB vs Micro USB

Limites de vitesse USB 2.0 et transferts de fichiers réels

Pour les connecteurs standard à 5 broches, le Mini-B et l'USB 2.0 Micro-B ont exactement le même plafond de vitesse de protocole. Tous deux sont définis pour les systèmes USB 2.0, où les câbles détachables standard prennent en charge des débits de signalisation allant jusqu'à 480 Mbps (High-Speed) ainsi que 12 Mbps (Full-Speed) (Spécification USB 2.0).

En pratique, deux appareils USB 2.0 peuvent tout de même transférer des fichiers à des vitesses très différentes, qu'ils utilisent un port Mini-B ou Micro-B :

1. Capacité du contrôleur de l'appareil (12 Mbps vs 480 Mbps) : Si un appareil est conçu autour d'un contrôleur interne USB Full-Speed (12 Mbps), le relier avec un câble High-Speed de 480 Mbps ne fera pas dépasser les 12 Mbps à l'appareil.
2. Débit de signalisation vs vitesse de copie de fichiers : Même lorsque l'hôte et l'appareil fonctionnent tous deux en mode USB 2.0 High-Speed, 480 Mbps représente le débit binaire de signalisation de la couche physique avant la surcharge du protocole, le partage du bus et les limites du stockage interne. La vitesse réelle de transfert de fichiers dépend du contrôleur hôte, du support de stockage de l'appareil et de la qualité de la liaison par câble, sans atteindre les 60 MB/s théoriques.

USB 3.x Micro-B large et modes SuperSpeed

Le connecteur large USB 3.x Micro-B à 10 broches appartient à un palier de protocole supérieur. Ses cinq contacts supplémentaires fournissent deux paires de signaux différentiels blindées (émission et réception) ainsi qu'une masse de drain pour le transfert de données SuperSpeed (Spécification des câbles et connecteurs hérités USB 3.1).

Selon le matériel, cette interface peut prendre en charge un fonctionnement SuperSpeed à 5 Gbps ou 10 Gbps. Atteindre l'un ou l'autre de ces modes exige une prise en charge sur l'ensemble de la liaison : le contrôleur interne et le port Micro-B large de l'appareil, un câble USB 3.x Micro-B large à 10 broches et un port hôte SuperSpeed compatible (généralement un port USB 3.x Standard-A ou USB-C sur l'ordinateur) (Directives linguistiques, produits et emballages USB 3.2 de l'USB-IF). Il est impossible de savoir si un appareil Micro-B large prend en charge 5 Gbps ou 10 Gbps par la seule forme de l'embase, et le branchement physique ne garantit pas une vitesse de transfert réelle donnée.

Différences de charge et d'alimentation

Pourquoi la forme du connecteur ne fixe pas la vitesse de charge

Une idée reçue prétend que le Mini USB est limité à 0.5 A (500 mA) tandis que le Micro USB délivre 2 A et charge quatre fois plus vite. En réalité, la forme du connecteur ne détermine pas la vitesse de charge d'un appareil. Trois facteurs distincts régissent l'alimentation USB :

• Règles d'alimentation par le bus USB 2.0 standard d'un ordinateur : La Spécification USB 2.0 définit l'alimentation sur un port de données standard d'ordinateur ou de concentrateur (hub) par charges unitaires de 100 mA : jusqu'à 100 mA avant configuration et jusqu'à 500 mA (cinq charges unitaires) pour un appareil configuré à forte puissance alimenté par le bus. Cette limite de 500 mA est une règle propre aux ports de données USB 2.0 standard d'un hôte ou d'un hub, et non le plafond physique d'un connecteur Mini-B.
• Valeurs d'essai des contacts vs protocoles de charge : Les spécifications de connecteurs de l'USB-IF qualifient les contacts métalliques d'alimentation et de masse à l'intérieur des connecteurs Mini-B et Micro-B lors d'essais de courant en laboratoire afin d'éviter toute surchauffe des contacts (Dossier USB 2.0 et ECN Mini-B ; Spécification des câbles et connecteurs hérités USB 3.1). Ces valeurs d'essai de composants n'agissent pas comme un protocole de charge : brancher un câble Micro-B ne conduit donc pas l'appareil à consommer automatiquement 2 A.
• Source d'alimentation, méthode de charge et liaison par câble : Le courant de charge réel dépend de l'alimentation, de la méthode de charge prise en charge par les circuits internes de l'appareil et de la chute de tension dans le câble et les connecteurs. Des normes de charge dédiées telles que l'USB Battery Charging (BC 1.2) utilisent une signalisation sur les lignes D+ et D− pour permettre à l'appareil d'identifier un chargeur dédié ou un port aval de charge et d'appeler un courant supérieur à celui autorisé par un port de données standard (Microchip : Battery Charging with USB).

Vérifier la valeur d'entrée imprimée sur un appareil ou dans son manuel donne un premier indice utile, mais atteindre ce niveau exige aussi un chargeur prenant en charge la même méthode de charge ainsi qu'un câble adapté. L'ajout d'un adaptateur passif Mini vers Micro n'ajoute aucun nouveau protocole de charge et n'augmente pas la puissance maximale acceptée par l'appareil.

Câbles de charge seule vs câbles de données

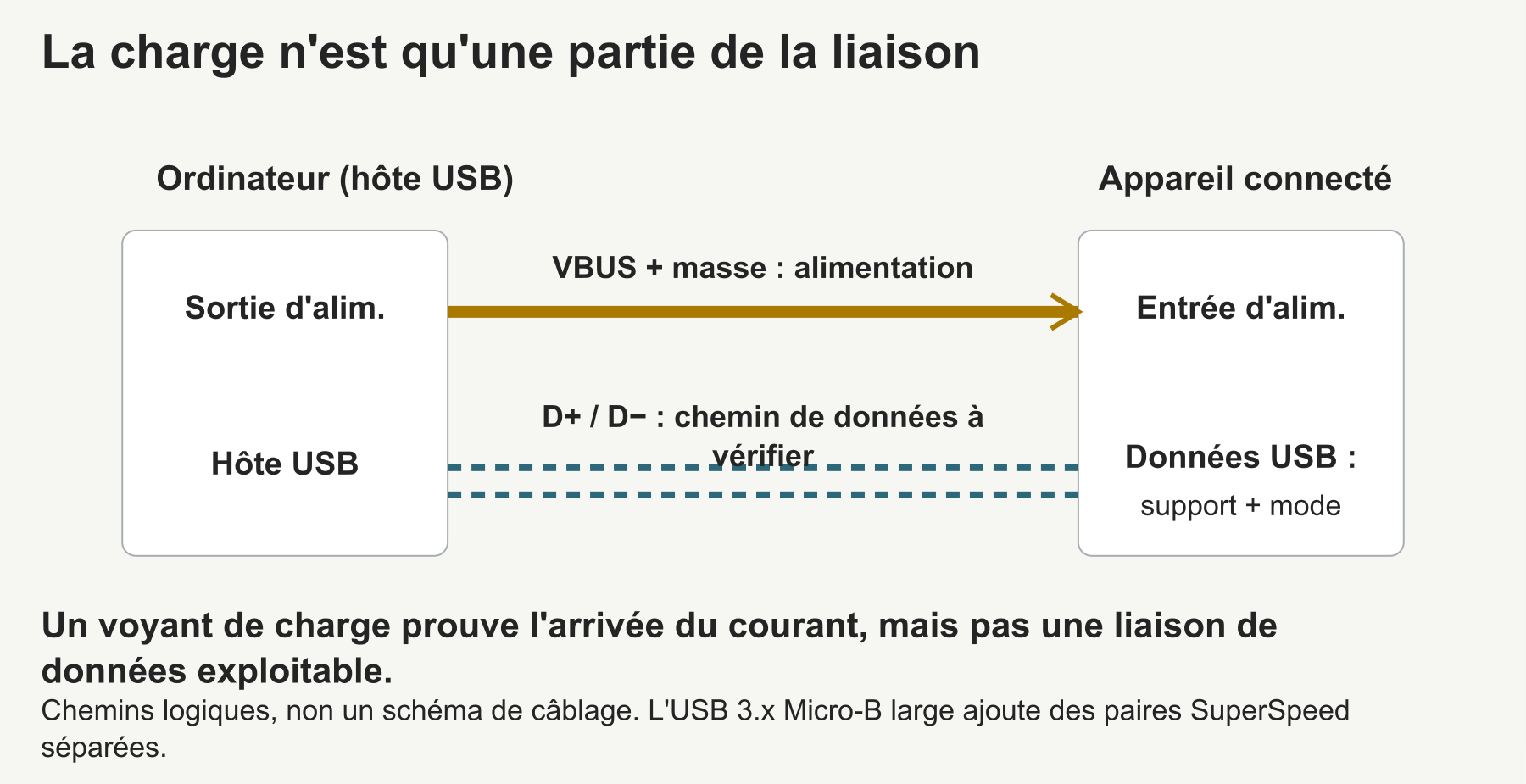

Un câble qui allume le voyant de charge d'un appareil confirme uniquement que l'alimentation arrive jusqu'au port. Pour les liaisons standard à 5 broches Mini-B et USB 2.0 Micro-B, transférer des fichiers, mettre à jour un micrologiciel (firmware) ou faire reconnaître un appareil par un ordinateur exige un chemin de données USB exploitable sur les lignes D+ et D−. Les liaisons larges USB 3.x Micro-B utilisent les paires de signaux supplémentaires pour les données SuperSpeed.

Certains cordons d'alimentation omettent tout chemin de données USB exploitable et ne peuvent donc pas synchroniser de fichiers. Parallèlement, l'impossibilité de transférer des fichiers ne prouve pas qu'un câble ne contient que deux fils internes ni que tous les cordons d'alimentation seule chargent à la même vitesse, car les ports de charge dédiés et certains adaptateurs secteur utilisent les contacts D+/D− pour identifier le chargeur sans exécuter d'énumération de données USB (Microchip : Battery Charging with USB).

Lorsqu'un appareil Mini USB ou Micro USB se recharge sur un ordinateur mais n'apparaît pas pour le transfert de fichiers, vérifiez deux éléments :

• Le câble : Passez à un câble explicitement spécifié pour la synchronisation de données et la charge (data sync and charging).
• Le port de l'appareil et le mode logiciel : Certains équipements utilisent une embase Mini-B ou Micro-B strictement comme entrée d'alimentation continue (CC) sans électronique de données câblée derrière, et de nombreux téléphones ou appareils multimédias démarrent par défaut en mode charge seule tant que le transfert de fichiers n'est pas activé à l'écran.

Compatibilité, adaptateurs et connexion d'appareils

Accouplement physique et compatibilité descendante unidirectionnelle USB 3.x

Les connecteurs Mini-B et Micro-B ont des contours de coque incompatibles et ne peuvent pas s'accoupler entre eux ; ne forcez jamais une fiche non adaptée dans un port, sous peine de tordre les contacts ou de fendre le boîtier de l'embase. Parmi les interfaces Mini et Micro comparées ici, les spécifications définissent les règles d'accouplement suivantes (Dossier USB 2.0 et ECN Mini-B ; Spécification des câbles et connecteurs hérités USB 3.1) :

• Les ports Mini-B standard à 5 broches s'accouplent uniquement avec les fiches Mini-B standard à 5 broches.
• Les ports USB 2.0 Micro-B standard à 5 broches s'accouplent uniquement avec les fiches USB 2.0 Micro-B standard à 5 broches et bloquent physiquement les fiches Mini-B, Micro-A et USB 3.x Micro-B larges à 10 broches.
• Les ports USB 3.x Micro-B larges à 10 broches s'accouplent soit avec une fiche USB 3.x Micro-B à 10 broches, soit avec une fiche USB 2.0 Micro-B standard à 5 broches insérée dans le côté USB 2.0 à 5 broches de l'embase.
• Les ports Micro-AB (spécifiés pour les équipements On-The-Go et Embedded Host) acceptent une fiche Micro-A ou une fiche Micro-B de la génération correspondante, les ports USB 3.x Micro-AB acceptant également les fiches USB 2.0 Micro-A et Micro-B.

Cette rétrocompatibilité unidirectionnelle au sein de la famille Micro signifie qu'un câble USB 2.0 Micro-B standard à 5 broches peut se brancher dans le côté à 5 broches d'un port large USB 3.x Micro-B sur un disque externe. Pour que cette liaison de repli permette de transférer des fichiers, le disque doit prendre en charge le fonctionnement en USB 2.0, le câble à 5 broches doit fournir un chemin de données USB 2.0 fonctionnel et le disque doit recevoir une alimentation suffisante pour tourner. Les transferts s'effectuent alors aux vitesses de l'USB 2.0. Le sens inverse est bloqué car la section supplémentaire SuperSpeed à 5 broches d'une fiche large USB 3.x Micro-B ne peut pas entrer dans un port Micro-B standard à 5 broches.

Utilisation d'adaptateurs Mini vers Micro et limites du mode hôte USB

Si vous disposez déjà d'un câble relié à un ordinateur ou à un chargeur et que vous devez adapter l'extrémité côté appareil à l'autre forme de connecteur, un adaptateur passif directionnel permet de convertir l'embout. Par exemple, un adaptateur Micro-B mâle vers Mini-B femelle (tel que la configuration illustrée dans la fiche technique StarTech UUSBMUSBMF6) reçoit une fiche de câble Mini-B mâle standard et la convertit en fiche Micro-B mâle pour un appareil Micro-B.

Lorsque vous utilisez un adaptateur ou un câble pour relier des équipements, gardez deux limites à l'esprit :

1. Respectez le sens mâle et femelle : Convertir l'extrémité d'un câble Mini-B pour un port Micro-B nécessite un adaptateur Mini-B femelle vers Micro-B mâle, tandis qu'adapter un câble Micro-B pour un port Mini-B exige la combinaison de genres inverse.
2. Connexion de périphériques USB (prise en charge OTG et hôte) : Brancher une clé USB, un clavier, une souris ou une interface audio directement sur un appareil portable exige que cet appareil soit capable d'agir comme hôte USB ; une alimentation adaptée au périphérique doit également être prévue. Il est impossible de savoir si un appareil prend en charge le mode hôte d'après la forme de son port Mini USB ou Micro USB, et un adaptateur passif ou un câble standard USB-A to Micro-B n'ajoutera pas de fonction hôte à un matériel qui en est dépourvu. Les connexions directes de périphériques nécessitent un matériel contrôleur compatible, un micrologiciel adapté, une gestion de l'alimentation et un câble ou adaptateur prévu pour le mode hôte de l'appareil (Supplément USB On-The-Go et Embedded Host, dans le dossier USB 2.0).

Choisir le bon câble pour votre appareil

Avant de choisir un cordon de remplacement ou un adaptateur, vérifiez quatre détails :

1.
   Forme du port de l'appareil : Regardez bien en face l'embase de l'équipement pour confirmer s'il s'agit d'un port Mini-B étagé à 5 broches, d'un USB 2.0 Micro-B plat à 5 broches ou d'un USB 3.x Micro-B en deux parties à 10 broches (et consultez le manuel du modèle si le port d'un appareil photo ou d'un instrument ressemble à une embase propriétaire à 8 broches).
2.
   Extrémité opposée du câble : Vérifiez si l'ordinateur, le hub ou le chargeur utilise un port USB Standard-A ou un port USB-C, ou confirmez le sens mâle/femelle requis si vous ajoutez un adaptateur.
3.
   Usage données vs alimentation seule : Choisissez un câble spécifié pour la synchronisation de données et la charge dès que vous avez besoin de transférer des fichiers, de mettre à jour le micrologiciel ou de communiquer avec un PC, et optez pour un câble SuperSpeed large à 10 broches ainsi qu'un port hôte prenant en charge le même mode 5 Gbps ou 10 Gbps que votre appareil Micro-B large.
4.
   Longueur et angle de la fiche : Dans les espaces de montage restreints tels que les caméras embarquées ou les boîtiers, vérifiez à la fois la longueur du câble et l'orientation d'une fiche coudée à 90 degrés par rapport à la face d'accouplement.

Pour parcourir les cordons finis selon les deux extrémités de connecteur, le genre ou l'orientation coudée, consultez la catégorie Câbles USB et vérifiez que la fiche produit mentionne exactement votre paire de connecteurs ainsi que la prise en charge du transfert de données. Si vous recherchez des embases à souder sur circuit imprimé ou des fiches pour une réparation électronique plutôt qu'un cordon fini, utilisez la catégorie Connecteurs USB distincte.
