Что такое сопротивление изоляции в круглых разъёмах?
Сопротивление изоляции — это сопротивление между проводящими частями разъёма, разделёнными изоляционными материалами. Оно показывает, насколько хорошо изоляция предотвращает протекание тока утечки по поверхности или через изоляционный материал.
На сопротивление изоляции в основном влияют такие факторы, как изоляционные материалы, температура, влажность и загрязнение поверхности. Значения сопротивления изоляции, указанные в спецификациях разъёмов, обычно измеряются при стандартных атмосферных условиях.
Однако при определённых условиях окружающей среды, таких как высокая влажность или загрязнение, сопротивление изоляции может в разной степени снижаться.
Распространённые испытательные напряжения для изоляции круглых разъёмов
При испытании сопротивления изоляции круглых разъёмов обычно используются испытательные напряжения 10 В, 100 В или 500 В в зависимости от конструкции разъёма и стандартов испытаний.
Эти испытательные напряжения помогают определить, может ли изоляция разъёма сохранять достаточное сопротивление для предотвращения тока утечки во время работы.
В этой статье представлены несколько ключевых параметров и эксплуатационных характеристик круглых разъёмов.
Ключевые электрические параметры круглых разъёмов
Испытательное напряжение (диэлектрическая прочность)
Испытательное напряжение — это максимальное напряжение, которое может быть приложено между изолированными частями контактной пары или между изоляцией и землёй в течение заданного периода без возникновения электрического пробоя.
На этот параметр влияют такие факторы, как:
-
расстояние между контактами
-
длина пути утечки и геометрия
-
изоляционные материалы
-
температура и влажность окружающей среды
-
атмосферное давление
Горючесть
Во время работы разъёмы проводят электрический ток и могут нагреваться, что создаёт потенциальную пожарную опасность.
Поэтому разъёмы должны изготавливаться с использованием огнестойких и самозатухающих изоляционных материалов. Эти материалы предотвращают воспламенение и позволяют разъёму быстро затухать при воздействии пламени.
Механические параметры
Контактное давление — важный механический параметр, который напрямую влияет на контактное сопротивление и износ контактной пары.
Для круглых штырьковых и гнездовых контактов часто используется стандартный испытательный штифт с заданным весом для проверки удерживающей способности контакта.
Обычно диаметр испытательного штифта соответствует нижнему пределу диаметра контакта минус 5 мкм. Общая сила разъединения обычно составляет удвоенную сумму отдельных удерживающих усилий контактов.
Параметры окружающей среды
Параметры окружающей среды включают такие факторы, как:
-
температура окружающей среды
-
влажность
-
изменения температуры
-
атмосферное давление
-
коррозионные среды
Эти условия окружающей среды могут значительно влиять на характеристики разъёмов при хранении, транспортировке и эксплуатации. Поэтому разъёмы следует выбирать в соответствии с конкретными экологическими требованиями применения.
Как выбрать подходящий круглый разъём для вашего применения

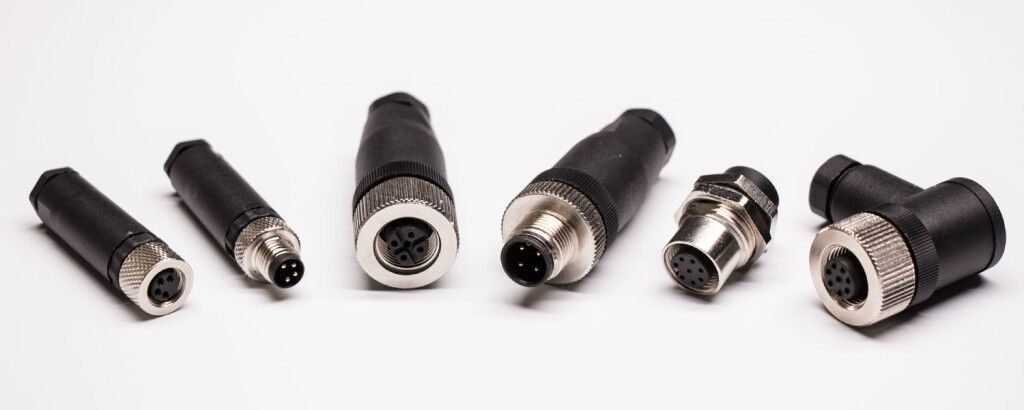

Знание параметров круглых разъёмов поможет вам лучше выбрать подходящий разъём. Нажмите здесь, чтобы прочитать следующую статью «Соединители датчиков серии M, которые необходимо знать», где мы продолжаем изучать круглые разъёмы. Следите за обновлениями.
