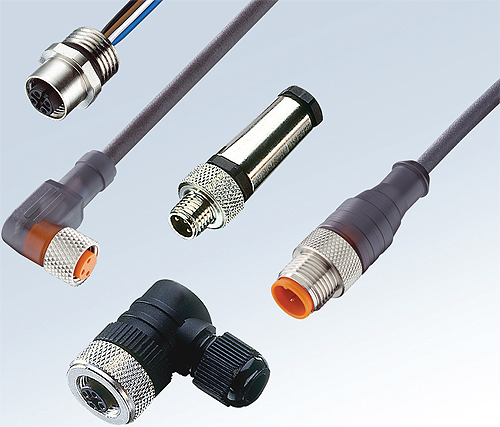

Что такое сенсорные разъёмы серии M?
Серия M сенсорных разъёмов — это круглые разъёмы, широко используемые в промышленной автоматизации, датчиках и системах управления. Наиболее распространённые типы — это M8 и разъёмы M12, названные по размеру их резьбы (соответственно 8 мм и 12 мм).
Эти разъёмы разработаны для обеспечения безопасных, стабильных и надёжных электрических соединений в сложных условиях эксплуатации. Благодаря стандартизированной конструкции они широко применяются в системах Fieldbus и соответствуют международным стандартам, таким как IEC 61076-2-101/104.
По мере того как промышленные системы становятся всё более сложными и взаимосвязанными, разъёмы серии M стали критически важным компонентом для обеспечения целостности сигнала и надёжности работы.
Основные характеристики разъёмов M8 и M12
Механизм резьбовой фиксации
Одной из отличительных особенностей разъёмов серии M является их конструкция с резьбовой фиксацией. Это обеспечивает надёжное соединение, устойчивое к вибрации и случайному отсоединению, что делает их идеальными для промышленного оборудования и систем автоматизации.
Водонепроницаемость и защита IP67/IP68
M8 и M12 разъёмы обычно имеют степень защиты IP67 или IP68, что означает устойчивость к пыли, воде и влаге. Это делает их подходящими для использования на открытом воздухе или в зонах, подверженных воздействию жидкостей.
Устойчивость к суровым условиям
Эти разъёмы рассчитаны на выдерживание:
-
Высоких и низких температур
-
Воздействия масел и химических веществ
-
Механических нагрузок и вибрации
Такая прочность обеспечивает долговременную работу даже в суровых промышленных условиях.
M8 и M12: в чём разница?
Размеры и характеристики резьбы
-
Разъёмы M8: диаметр резьбы 8 мм, компактный размер
-
Разъёмы M12: диаметр резьбы 12 мм, более прочная конструкция
Разница в размере напрямую влияет на их электрическую нагрузочную способность и область применения.
Типичные области применения
-
Разъёмы M8 обычно используются в небольших датчиках и компактных устройствах
-
Разъёмы M12 широко применяются в промышленной автоматизации, робототехнике и системах Fieldbus
Варианты кабелей и материалов (PVC и PUR)
Разъёмы серии M могут поставляться с кабелями или без них. Наиболее распространённые материалы кабеля включают:
-
PVC: Экономичный вариант, подходит для общего применения
-
PUR: Устойчив к маслам и истиранию, идеален для промышленных условий
Длина кабеля также может быть настроена в соответствии с конкретными требованиями применения.
Распространённые области применения разъёмов серии M
Промышленная автоматизация и робототехника
Разъёмы M12 широко используются в системах автоматизации, включая роботов, конвейерные системы и блоки управления, обеспечивая стабильную передачу сигнала.
Датчики и измерительное оборудование
Разъёмы M8 часто встречаются в сенсорных сетях, испытательных приборах и измерительных устройствах, где критически важен компактный размер.
Наружное применение и суровые условия эксплуатации
Благодаря водонепроницаемой и прочной конструкции разъёмы серии M используются в:
-
Системах наружного LED-освещения
-
Морском оборудовании
-
Автомобильном производстве
-
Разведке нефти и газа
Как выбрать подходящий разъём серии M
Условия окружающей среды
Выбирайте разъёмы с соответствующей степенью защиты IP в зависимости от воздействия пыли, воды или химических веществ. Для суровых условий рекомендуются IP68 и кабели PUR.
Электрические и механические требования
Учитывайте напряжение, ток и конфигурацию контактов. Разъёмы M12 обычно поддерживают более высокую мощность и более сложные соединения, чем M8.
Варианты индивидуальных кабелей
Многие поставщики предлагают кабельные сборки на заказ, позволяя выбрать:
-
Длину кабеля
-
Тип материала
-
Конфигурацию разъёма
Такая гибкость помогает оптимизировать монтаж и производительность системы.
Почему разъёмы серии M необходимы в современной промышленности
Серия M сенсорных разъёмов стала мировым стандартом благодаря своей надёжности, долговечности и универсальности. Независимо от того, используются ли они в автоматизации, датчиках или наружных системах, они обеспечивают стабильную работу в сложных условиях.
По мере того как отрасли продолжают развиваться в направлении умного производства и интеграции IoT, спрос на прочные и стандартизированные разъёмы, такие как M8 и M12, будет только расти.
В следующей статье мы подробнее поговорим о разнице между M8 и M12.
