Mini USB и Micro USB: различия, определение типа и совместимость

Mini USB и Micro USB — это два разных стандарта компактных разъёмов USB, и их штекеры физически не подходят к гнёздам друг друга. В повседневной практике под Mini USB понимают стандартный 5-контактный интерфейс USB Mini-B с более толстым ступенчатым профилем. Micro USB обычно означает гораздо более плоский 5-контактный интерфейс USB 2.0 Micro-B либо широкий двухсекционный 10-контактный интерфейс USB 3.x Micro-B, применяемый в скоростных устройствах. Поскольку и стандартный Mini-B, и USB 2.0 Micro-B используют по пять внутренних контактов, одна лишь маркировка «5-контактный USB» (5-pin USB) не позволяет понять, какой именно разъём нужен устройству.

Mini-B

Более толстый корпус, ступенчатые боковины

USB 2.0 Micro-B

Более плоский профиль, скошенные углы

USB 3.x Micro-B

Широкий двухсекционный профиль

Несмотря на разную форму, стандартные 5-контактные разъёмы Mini-B и USB 2.0 Micro-B имеют один и тот же предел сигнальной скорости USB 2.0 — 480 Mbps, и сама форма коннектора не задаёт фиксированную скорость зарядки. Более скоростные режимы передачи 5 Gbps или 10 Gbps доступны через широкий 10-контактный интерфейс USB 3.x Micro-B, когда контроллер устройства, кабель и порт хоста поддерживают соответствующий режим. Разъём со стороны хоста может быть USB-A или USB-C. Пассивные переходники позволяют преобразовать форму штекера при правильном сочетании «папа — мама», однако прямое подключение внешних USB-периферийных устройств по-прежнему зависит от наличия встроенной поддержки режима хоста и достаточного питания.

Устаревшие порты Mini-A/Mini-AB в это сравнение не включены.

Как отличить Mini USB от Micro USB

Стандартный 5-контактный Mini-B против USB 2.0 Micro-B

Чтобы отличить Mini USB от Micro USB, посмотрите прямо на стыковочный торец разъёма, учитывая, что именно находится перед вами: металлический наконечник кабельного штекера (папа / male) или углублённое окно порта на корпусе устройства (гнездо / мама).

Стандартный интерфейс USB Mini-B имеет более толстое ступенчатое поперечное сечение. Если смотреть прямо на стыковочный торец, одна из параллельных сторон шире противоположной, а две наклонные боковые стенки уступами сужаются внутрь, образуя заметные выемки. На кабельном штекере Mini-B внешняя металлическая оболочка гладкая, поскольку удержание штекера обеспечивается внутренними фиксирующими выступами внутри ответного гнезда (Спецификация USB 2.0 и пакет ECN для Mini-B).

Стандартный интерфейс USB 2.0 Micro-B имеет гораздо более плоское и низкое сечение в форме неглубокой трапеции со скошенными углами без боковых ступенек. На кабельном штекере Micro-B из плоской внешней грани у самого кончика выступают два крошечных металлических фиксирующих зубца (защёлки), которые входят в прорези внутри гнезда устройства. Спецификация переносит эти пружинные фиксаторы на сменный кабельный штекер и устанавливает квалификационный норматив испытаний компонента на уровне 10 000 циклов сочленения для Micro-B по сравнению с 5 000 испытательных циклов для Mini-B (Спецификация USB 2.0 и пакет ECN для Mini-B). Эти показатели циклов являются лабораторными нормативами соответствия для компонентов разъёма, а не гарантией того, что любое изделие прослужит фиксированное число лет или что гнездо устройства никогда не износится.

И стандартный Mini-B, и USB 2.0 Micro-B используют пять внутренних контактов (питание VBUS, земля, линии данных D+/D− и идентификационный контакт ID). Поскольку число контактов одинаково, надписи «5-pin USB» в названии товара или инструкции недостаточно для определения типа порта — необходимо проверить как точное название коннектора (Mini-B или Micro-B), так и контур стыковочного торца.

Похожие разъёмы: широкий USB 3.x Micro-B, Standard-B, USB-C и порты фотокамер

На оборудовании и кабелях наряду с Mini и Micro USB часто встречаются несколько других разъёмов:

USB 2.0 Standard-B

USB-C

• Широкий USB 3.x Micro-B: Часто применяется в портативных внешних жёстких дисках; этот интерфейс объединяет 5-контактную секцию Micro-B и расположенную рядом вторую 5-контактную секцию SuperSpeed, разделённые небольшой выемкой (Спецификация кабелей и разъёмов предыдущих поколений USB 3.1).
• USB Standard-B: Распространён в настольных принтерах, сканерах и аудиоинтерфейсах; представляет собой высокий, почти квадратный разъём с двумя скошенными углами. Фильтры каталогов с пометкой «USB-B» иногда объединяют полноразмерный Standard-B, Mini-B и Micro-B в одну группу, поэтому перед заказом проверяйте точный подтип.
• USB-C: Гладкий овальный разъём со скруглёнными краями, симметричной верхней и нижней половинами и двусторонней ориентацией вставки штекера. Он часто располагается на стороне компьютера или зарядного устройства у кабелей USB-C to Mini-B или USB-C to Micro-B.
• Фирменные 8-контактные разъёмы и порты фотокамер: Стандартный 5-контактный USB Mini-B — это официальный разъём USB-IF, применяемый в видеорегистраторах, микрофонах, геймпадах и портативных рекордерах, а не проприетарный порт для камер. Однако в некоторых старых компактных фотоаппаратах и карманных приборах используются собственные 8-контактные или многоконтактные гнёзда производителей, которые на первый взгляд похожи на него и иногда продаются под общим названием «mini USB 8-pin». Небольшой контур порта или слово «mini» в описании товара не доказывают совместимость со стандартным 5-контактным Mini-B или Micro-B, поэтому при необычной форме порта камеры или прибора обязательно сверяйтесь с руководством к конкретной модели.

Скорость передачи данных: Mini USB против Micro USB

Ограничения скорости USB 2.0 и реальная передача файлов

У стандартных 5-контактных разъёмов Mini-B и USB 2.0 Micro-B абсолютно одинаковый протокольный потолок скорости. Оба определены для систем USB 2.0, где стандартные отсоединяемые кабели поддерживают сигнальную скорость до 480 Mbps (High-Speed), а также 12 Mbps (Full-Speed) (Спецификация USB 2.0).

На практике два устройства USB 2.0 могут передавать файлы с совершенно разной скоростью независимо от того, оснащены они портом Mini-B или Micro-B:

1. Возможности контроллера устройства (12 Mbps против 480 Mbps): Если в устройстве установлен внутренний контроллер USB Full-Speed (12 Mbps), подключение через кабель High-Speed на 480 Mbps не поднимет скорость устройства выше 12 Mbps.
2. Сигнальная скорость и скорость копирования файлов: Даже когда и хост, и устройство работают в режиме USB 2.0 High-Speed, 480 Mbps — это битовая скорость передачи сигналов на физическом уровне до вычета накладных расходов протокола, разделения полосы шины и ограничений внутренней памяти. Реальная скорость копирования файлов зависит от контроллера хоста, накопителя внутри устройства и качества кабельного соединения и не достигает теоретических 60 MB/s.

Широкий разъём USB 3.x Micro-B и режимы SuperSpeed

Широкий 10-контактный разъём USB 3.x Micro-B относится к более высокому уровню протокола. Его пять дополнительных контактов образуют две экранированные дифференциальные сигнальные пары (передача и приём) и дренажный провод заземления для высокоскоростной передачи данных SuperSpeed (Спецификация кабелей и разъёмов предыдущих поколений USB 3.1).

В зависимости от аппаратной части этот интерфейс может поддерживать работу в режиме SuperSpeed на скорости 5 Gbps или 10 Gbps. Для достижения любого из этих режимов необходима поддержка на всех участках цепи: внутренний контроллер и широкий порт Micro-B устройства, широкий 10-контактный кабель USB 3.x Micro-B и совместимый порт хоста SuperSpeed (обычно порт USB 3.x Standard-A или USB-C на компьютере) (Руководство USB-IF по терминологии, продуктам и упаковке USB 3.2). По одной лишь форме гнезда невозможно определить, поддерживает ли широкое устройство Micro-B скорость 5 Gbps или 10 Gbps, а само физическое подключение не гарантирует конкретную реальную скорость обмена данными.

Различия в зарядке и питании

Почему форма разъёма не определяет скорость зарядки

Распространённый миф гласит, что Mini USB ограничен током 0.5 A (500 mA), тогда как Micro USB выдаёт 2 A и заряжает в четыре раза быстрее. На самом деле форма разъёма не определяет скорость зарядки устройства. Подачу питания по USB регулируют три независимых фактора:

• Правила питания от стандартной компьютерной шины USB 2.0: Спецификация USB 2.0 задаёт питание на стандартном порту передачи данных компьютера или концентратора (хаба) в единичных нагрузках по 100 mA: до 100 mA до завершения конфигурации и до 500 mA (пять единичных нагрузок) для сконфигурированного устройства высокой мощности с питанием от шины. Этот предел 500 mA является правилом для стандартных портов данных USB 2.0 на хосте или хабе, а не физическим потолком разъёма Mini-B.
• Испытательные номиналы контактов против протоколов зарядки: Спецификации разъёмов USB-IF квалифицируют металлические контакты питания и земли внутри коннекторов Mini-B и Micro-B с помощью лабораторных испытаний на токовую нагрузку, чтобы контакты не перегревались (Пакет USB 2.0 и ECN для Mini-B; Спецификация кабелей и разъёмов предыдущих поколений USB 3.1). Эти испытательные рейтинги компонентов не являются протоколами зарядки, поэтому подключение кабеля Micro-B не заставляет устройство автоматически потреблять 2 A.
• Источник питания, метод зарядки и кабельное соединение: Фактический ток зарядки зависит от блока питания, поддерживаемого внутренней схемой устройства метода зарядки и падения напряжения на кабеле и контактах разъёмов. Специализированные стандарты зарядки, такие как USB Battery Charging (BC 1.2), используют сигнализацию по линиям D+ и D−, чтобы устройство могло распознать выделенное зарядное устройство или порт передачи данных с поддержкой зарядки (CDP) и потреблять более высокий ток, чем разрешает стандартный порт данных (Microchip: Battery Charging with USB).

Проверка входных параметров, указанных на корпусе устройства или в его инструкции, даёт полезную отправную точку, однако для достижения этих значений также требуются зарядное устройство с поддержкой того же метода зарядки и подходящий кабель. Установка пассивного переходника с Mini на Micro не добавляет новых протоколов зарядки и не повышает максимальную мощность, поддерживаемую устройством.

Кабели только для зарядки против кабелей передачи данных

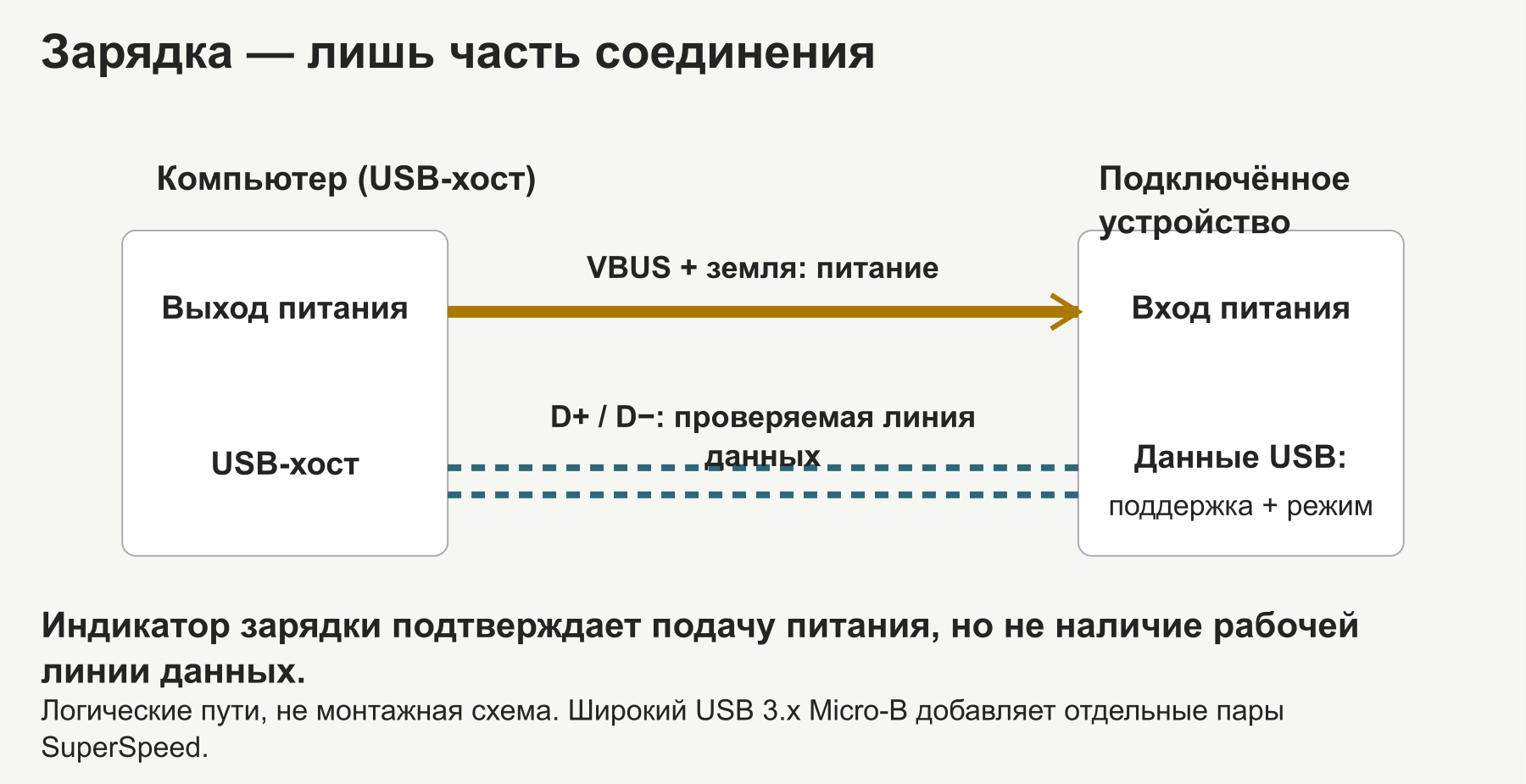

Кабель, при подключении которого загорается индикатор зарядки устройства, подтверждает лишь то, что питание доходит до порта. Для стандартных 5-контактных соединений Mini-B и USB 2.0 Micro-B передача файлов, обновление прошивки или распознавание устройства компьютером требуют наличия рабочего тракта данных USB по линиям D+ и D−. Широкие соединения USB 3.x Micro-B используют дополнительные сигнальные пары для передачи данных SuperSpeed.

В некоторых шнурах питания отсутствует рабочий тракт данных USB, поэтому они не могут синхронизировать файлы. В то же время невозможность передать файлы не доказывает, что внутри кабеля всего два провода, или что все кабели «только для питания» заряжают с одинаковой скоростью: выделенные зарядные порты и некоторые адаптеры питания используют контакты D+/D− для идентификации зарядного устройства без запуска USB-энумерации данных (Microchip: Battery Charging with USB).

Если устройство с разъёмом Mini USB или Micro USB заряжается от компьютера, но не отображается для передачи файлов, проверьте две вещи:

• Кабель: Возьмите кабель, в характеристиках которого явно указана поддержка синхронизации данных и зарядки (data sync and charging).
• Порт устройства и программный режим: В некотором оборудовании гнездо Mini-B или Micro-B используется исключительно как вход постоянного тока без разведённой за ним электроники данных, а многие телефоны и медиаустройства по умолчанию включаются в режиме «только зарядка», пока передача файлов не будет активирована на экране.

Совместимость, переходники и подключение устройств

Физическая стыковка и односторонняя обратная совместимость USB 3.x

Разъёмы Mini-B и Micro-B имеют несовместимые контуры корпуса и не стыкуются друг с другом; никогда не вдавливайте неподходящий штекер в порт силой, так как это может погнуть контакты или расколоть корпус гнезда. В рамках рассматриваемых здесь интерфейсов Mini и Micro спецификации устанавливают следующие правила сочленения (Пакет USB 2.0 и ECN для Mini-B; Спецификация кабелей и разъёмов предыдущих поколений USB 3.1):

• Стандартные 5-контактные порты Mini-B стыкуются только со стандартными 5-контактными штекерами Mini-B.
• Стандартные 5-контактные порты USB 2.0 Micro-B стыкуются только со стандартными 5-контактными штекерами USB 2.0 Micro-B и физически блокируют штекеры Mini-B, Micro-A и широкие 10-контактные штекеры USB 3.x Micro-B.
• Широкие 10-контактные порты USB 3.x Micro-B стыкуются либо с 10-контактным штекером USB 3.x Micro-B, либо со стандартным 5-контактным штекером USB 2.0 Micro-B, вставляемым в 5-контактную секцию USB 2.0 этого гнезда.
• Порты Micro-AB (предусмотренные для оборудования On-The-Go и Embedded Host) принимают штекер Micro-A или штекер Micro-B соответствующего поколения, причём порты USB 3.x Micro-AB также принимают штекеры USB 2.0 Micro-A и Micro-B.

Такая односторонняя обратная совместимость внутри семейства Micro означает, что стандартный 5-контактный кабель USB 2.0 Micro-B можно вставить в 5-контактную секцию широкого порта USB 3.x Micro-B на внешнем накопителе. Чтобы через такое резервное подключение передавались файлы, сам накопитель должен поддерживать работу по протоколу USB 2.0, 5-контактный кабель должен обеспечивать исправную линию данных USB 2.0, а накопитель должен получать достаточное для работы питание. Тогда обмен данными будет идти на скоростях USB 2.0. Обратный вариант невозможен, поскольку дополнительная 5-контактная секция SuperSpeed широкого штекера USB 3.x Micro-B физически не помещается в стандартный 5-контактный порт Micro-B.

Использование переходников между Mini и Micro и ограничения режима USB-хоста

Если у вас уже есть кабель, подключённый к компьютеру или зарядному устройству, и со стороны прибора нужно перейти на другую форму разъёма, направленный пассивный переходник поможет сменить наконечник. Например, переходник Micro-B папа (male) — Mini-B мама (female) (такой как конфигурация, представленная в техническом описании StarTech UUSBMUSBMF6) принимает стандартный кабельный штекер Mini-B (папа) и преобразует его в штекер Micro-B (папа) для подключения к устройству Micro-B.

При использовании переходника или кабеля для соединения оборудования учитывайте два ограничения:

1. Соблюдайте направление «папа — мама» (male / female): Чтобы адаптировать конец кабеля Mini-B под порт Micro-B, требуется переходник «Mini-B мама — Micro-B папа», тогда как для адаптации кабеля Micro-B под порт Mini-B нужна обратная комбинация.
2. Подключение USB-периферии (поддержка OTG и режима хоста): Прямое подключение флеш-накопителя, клавиатуры, мыши или аудиоинтерфейса к портативному устройству требует, чтобы это устройство умело работать в роли USB-хоста, а для периферии было предусмотрено подходящее питание. По форме порта Mini USB или Micro USB невозможно определить, поддерживает ли прибор режим хоста, а пассивный переходник или обычный кабель USB-A to Micro-B не добавит функцию хоста оборудованию, в котором её нет. Для прямого подключения периферии необходимы совместимый аппаратный контроллер, прошивка, организация питания и кабель или переходник, предназначенный для режима хоста данного устройства (Дополнение USB On-The-Go и Embedded Host в пакете документации USB 2.0).

Как выбрать подходящий кабель для вашего устройства

Перед выбором сменного кабеля или переходника проверьте четыре детали:

1.
   Форма порта на устройстве: Посмотрите прямо на гнездо прибора и убедитесь, какой это разъём — ступенчатый 5-контактный Mini-B, плоский 5-контактный USB 2.0 Micro-B или двухсекционный 10-контактный USB 3.x Micro-B (а если порт фотокамеры или прибора похож на фирменное 8-контактное гнездо, сверьтесь с инструкцией к модели).
2.
   Противоположный конец кабеля: Проверьте, какой порт используется на компьютере, хабе или зарядном устройстве — USB Standard-A или USB-C, либо уточните нужное направление «папа/мама» при выборе переходника.
3.
   Передача данных или только питание: Всегда выбирайте кабель, явно предназначенный для синхронизации данных и зарядки, если вам нужны передача файлов, обновление прошивки или связь с ПК; а для широких устройств Micro-B выбирайте широкий 10-контактный кабель SuperSpeed и порт хоста с поддержкой того же режима 5 Gbps или 10 Gbps.
4.
   Длина кабеля и угол наклона штекера: В тесных местах установки, например у видеорегистраторов или внутри кожухов, проверяйте как длину кабеля, так и направление вывода углового 90-градусного штекера относительно стыковочного торца.

Чтобы подобрать готовые шнуры по типам обоих концов, исполнению «папа/мама» или угловой форме, перейдите в категорию USB-кабелей и убедитесь, что в описании указана нужная вам пара разъёмов и поддержка передачи данных. Если же вы ищете гнёзда для монтажа на плату или отдельные штекеры для ремонта электроники, а не готовый кабель, воспользуйтесь отдельной категорией USB-разъёмов.
