Mini USB vs Micro USB: 차이점, 외형 구별법 및 호환성

Mini USB와 Micro USB는 서로 다른 소형 USB 커넥터 규격이며, 한쪽의 플러그를 다른 쪽 포트에 직접 꽂을 수 없습니다. 일상적인 사용 환경에서 Mini USB는 두께가 두껍고 양옆이 계단식으로 꺾인 표준 5핀 USB Mini-B 인터페이스를 가리킵니다. 반면 Micro USB는 일반적으로 훨씬 납작한 5핀 USB 2.0 Micro-B 인터페이스나 고속 기기에 쓰이는 넓은 2단 분할 구조의 10핀 USB 3.x Micro-B 인터페이스를 뜻합니다. 표준 Mini-B와 USB 2.0 Micro-B 모두 내부에 5개의 접점(핀)을 사용하므로, 상품 설명에 적힌 "5핀 USB"라는 표기만으로는 기기에 어떤 커넥터가 필요한지 알 수 없습니다.

Mini-B

더 두껍고 계단식으로 꺾인 측면

USB 2.0 Micro-B

더 납작하고 모서리가 비스듬히 깎인 형태

USB 3.x Micro-B

넓은 2구역 분할 단면

외형은 다르지만 표준 5핀 Mini-B와 5핀 USB 2.0 Micro-B는 동일한 480 Mbps USB 2.0 신호 속도 상한선을 공유하며, 커넥터 모양 자체가 고정된 충전 속도를 결정하지도 않습니다. 더 빠른 5 Gbps 또는 10 Gbps 전송 모드는 기기 컨트롤러, 케이블, 호스트가 모두 해당 모드를 지원할 때 광폭 10핀 USB 3.x Micro-B 인터페이스를 통해 사용할 수 있습니다. 호스트 측 커넥터는 USB-A 또는 USB-C일 수 있습니다. 수동(패시브) 변환 어댑터(젠더)는 올바른 암수 방향에 맞춰 플러그 모양을 바꿔줄 수 있지만, 외장 USB 주변기기를 직접 연결할 수 있는지는 기기 자체의 호스트(Host) 기능 지원 여부와 충분한 전원 공급에 달려 있습니다.

구형 Mini-A/Mini-AB 포트는 이 비교에 포함되지 않습니다.

Mini USB와 Micro USB 구별하는 방법

표준 5핀 Mini-B vs. USB 2.0 Micro-B

Mini USB와 Micro USB를 구별하려면 현재 보고 있는 대상이 케이블 플러그의 금속 끝부분(수)인지, 아니면 기기 본체에 움푹 들어간 포트 입구(암 리셉터클)인지 염두에 두고 커넥터의 결합 단면을 정면으로 바라보세요.

표준 USB Mini-B 인터페이스는 더 두껍고 측면이 계단식으로 꺾인 단면을 가집니다. 결합 단면을 정면으로 바라보면 평행한 두 변 중 한쪽이 반대쪽보다 넓고, 양쪽 경사 벽이 뚜렷한 홈(노치)을 이루며 안쪽으로 계단처럼 꺾여 들어갑니다. Mini-B 케이블 플러그의 바깥쪽 금속 쉘은 표면이 매끈한데, 이는 결합 시 고정력이 상대편 리셉터클 내부의 멈춤쇠 구조에 의존하기 때문입니다 (USB 2.0 규격서 및 Mini-B ECN 패키지).

표준 USB 2.0 Micro-B 인터페이스는 측면에 계단식 굴곡이 없는 얕고 모서리가 깎인 사다리꼴 형태의 훨씬 납작하고 낮은 단면을 가집니다. Micro-B 케이블 플러그 끝부분 근처의 평평한 바깥 면에는 아주 작은 금속 걸쇠(래치 후크) 두 개가 돌출되어 있어 기기 리셉터클 내부의 홈에 맞물립니다. 규격에서는 이러한 고정 스프링 구조를 교체 가능한 케이블 플러그 쪽으로 옮기고, Micro-B의 부품 적합성 시험 기준을 Mini-B의 5 000회 삽입 시험보다 높은 10 000회 삽입 주기로 설정했습니다 (USB 2.0 규격서 및 Mini-B ECN 패키지). 이러한 주기 수치는 커넥터 부품에 대한 실험실 적합성 기준치일 뿐, 모든 완제품이 정해진 연수만큼 보장된다거나 기기 소켓이 절대 마모되지 않는다는 보증이 아닙니다.

표준 Mini-B와 USB 2.0 Micro-B는 모두 5개의 내부 접점(VBUS 전원, 접지, D+/D− 데이터선, 식별 핀 1개)을 사용합니다. 핀 수가 완전히 같기 때문에 상품명이나 설명서에서 "5핀 USB"라는 문구를 읽는 것만으로는 포트를 특정할 수 없으며, 커넥터의 정확한 명칭(Mini-B인지 Micro-B인지)과 결합 단면의 윤곽을 함께 확인해야 합니다.

혼동하기 쉬운 유사 커넥터: 광폭 USB 3.x Micro-B, Standard-B, USB-C 및 카메라 포트

장비와 케이블에서는 Mini 및 Micro USB와 함께 다음과 같은 다른 커넥터들도 자주 등장합니다:

USB 2.0 Standard-B

USB-C

• 광폭 USB 3.x Micro-B: 휴대용 외장 하드 드라이브에 흔히 쓰이는 이 인터페이스는 5핀 Micro-B 구역 옆에 작은 홈을 사이에 두고 두 번째 5핀 SuperSpeed 구역을 나란히 결합한 형태입니다 (USB 3.1 레거시 케이블 및 커넥터 규격서).
• USB Standard-B: 데스크톱 프린터, 스캐너, 오디오 인터페이스에서 흔히 볼 수 있는 Standard-B는 두 모서리가 깎인 높고 거의 네모난 커넥터입니다. 카탈로그 필터에 "USB-B"라고만 되어 있으면 풀사이즈 Standard-B, Mini-B, Micro-B가 함께 묶여 있는 경우가 있으므로 주문 전에 정확한 세부 유형을 확인하세요.
• USB-C: 상하 절반이 대칭을 이루고 위아래 구분 없이 양방향으로 꽂을 수 있는 매끈하고 둥근 타원형 커넥터입니다. 주로 USB-C to Mini-B 또는 USB-C to Micro-B 케이블의 컴퓨터나 충전기 쪽 끝단에서 볼 수 있습니다.
• 독자 규격 8핀 및 카메라 포트: 표준 5핀 USB Mini-B는 블랙박스(대시캠), 마이크, 게임 패드, 휴대용 녹음기 등에 널리 쓰이는 USB-IF 공식 규격 커넥터이며 카메라 전용 독자 포트가 아닙니다. 하지만 일부 구형 콤팩트 카메라와 휴대용 기기는 얼핏 보기에 비슷해 보이고 온라인에서 종종 "mini USB 8-pin" 같은 일반적인 이름으로 판매되는 제조사 고유 8핀 또는 다핀 리셉터클을 사용합니다. 포트 윤곽이 작거나 판매글에 "mini"라는 단어가 있다고 해서 표준 5핀 Mini-B나 Micro-B와의 호환성이 증명되는 것은 아니므로, 카메라나 특수 장비의 포트가 생소해 보이면 반드시 해당 모델의 사용 설명서를 확인하세요.

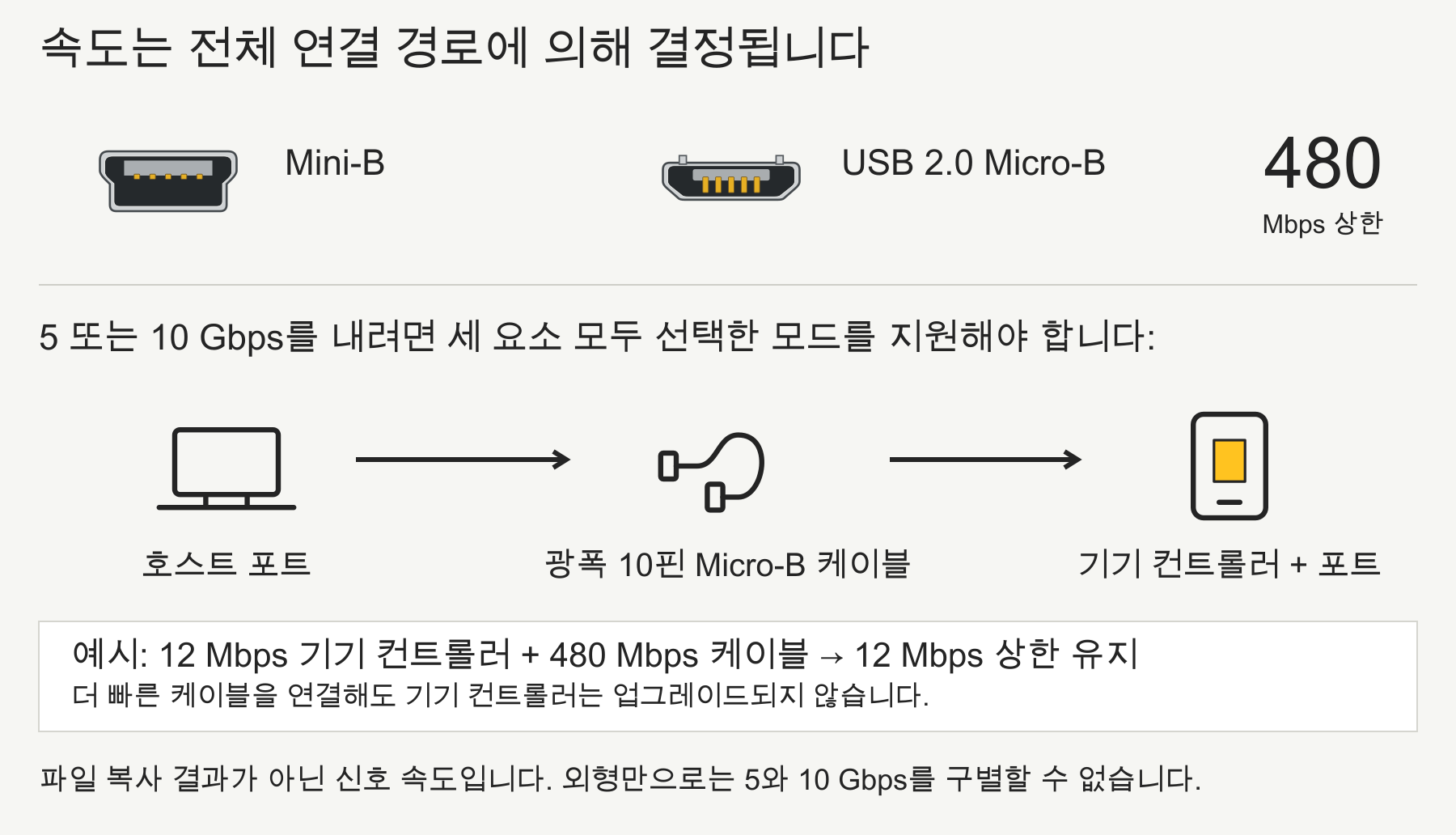

데이터 전송 속도: Mini USB vs. Micro USB

USB 2.0 속도 한계와 실제 파일 전송

표준 5핀 커넥터의 경우 Mini-B와 USB 2.0 Micro-B는 동일한 프로토콜 속도 상한선을 가집니다. 두 커넥터 모두 분리형 표준 케이블이 12 Mbps (Full-Speed) 및 최대 480 Mbps (High-Speed)의 신호 속도를 지원하는 USB 2.0 시스템용으로 정의되어 있습니다 (USB 2.0 규격서).

실제 사용 환경에서는 두 대의 USB 2.0 기기가 Mini-B를 쓰든 Micro-B를 쓰든 관계없이 파일 전송 속도가 크게 다를 수 있습니다:

1. 기기 내부 컨트롤러 성능 (12 Mbps vs. 480 Mbps): 기기 내부에 USB Full-Speed (12 Mbps) 컨트롤러가 탑재되어 있다면, 480 Mbps High-Speed 케이블로 연결하더라도 기기 속도가 12 Mbps 이상으로 올라가지 않습니다.
2. 신호 속도 vs. 실제 파일 복사 속도: 호스트와 기기가 모두 USB 2.0 High-Speed 모드로 작동하더라도 480 Mbps는 프로토콜 오버헤드, 버스 대역폭 공유, 내부 저장매체 속도 한계를 제외하기 전의 물리 계층 비트 신호 속도입니다. 실제 파일 전송 속도는 이론상 수치인 60 MB/s에 도달하는 대신 호스트 컨트롤러, 기기의 저장 매체, 케이블 연결 품질에 따라 달라집니다.

광폭 USB 3.x Micro-B와 SuperSpeed 모드

넓은 10핀 USB 3.x Micro-B 커넥터는 한 단계 높은 프로토콜 계층에 속합니다. 추가된 5개의 접점은 SuperSpeed 데이터 전송을 위해 차폐된 차동 신호 쌍 2개(송신 및 수신)와 드레인 접지(drain ground)를 제공합니다 (USB 3.1 레거시 케이블 및 커넥터 규격서).

하드웨어 설계에 따라 이 인터페이스는 5 Gbps 또는 10 Gbps SuperSpeed 동작을 지원할 수 있습니다. 두 모드 중 하나에 도달하려면 기기 내부 컨트롤러와 광폭 Micro-B 포트, 광폭 10핀 규격의 USB 3.x Micro-B 케이블, 그리고 호환되는 SuperSpeed 호스트 포트(일반적으로 컴퓨터의 USB 3.x Standard-A 또는 USB-C 포트)까지 전체 연결 구간의 지원이 모두 일치해야 합니다 (USB-IF USB 3.2 언어, 제품 및 패키지 가이드라인). 리셉터클 모양만 보고 광폭 Micro-B 기기가 5 Gbps를 지원하는지 10 Gbps를 지원하는지 구별할 수 없으며, 물리적인 결합이 특정 실측 전송 속도를 보장하지도 않습니다.

충전 및 전원 공급의 차이

커넥터 모양이 충전 속도를 결정하지 않는 이유

흔한 오해 중 하나는 Mini USB가 0.5 A (500 mA)로 제한되는 반면 Micro USB는 2 A를 공급해 네 배 빠르게 충전한다는 것입니다. 실제로는 커넥터 모양이 기기의 충전 속도를 결정하지 않으며, 다음 세 가지 독립적인 요인이 USB 전력 공급을 좌우합니다:

• 표준 USB 2.0 컴퓨터 버스 전원(bus-power) 규칙: USB 2.0 규격서는 표준 컴퓨터 또는 허브 데이터 포트의 전원을 100 mA 단위 부하(unit load)로 정의합니다. 구성(configuration) 전에는 최대 100 mA, 구성이 완료된 고전력 버스 전원 기기는 최대 500 mA(단위 부하 5개)까지 공급받습니다. 이 500 mA 한계는 호스트나 허브의 표준 USB 2.0 데이터 포트에 적용되는 규칙이지, Mini-B 커넥터 자체의 물리적 한계가 아닙니다.
• 부품 접점 전류 시험 등급 vs. 충전 프로토콜: USB-IF 커넥터 규격은 접점이 과열되지 않도록 실험실 전류 통전 시험을 통해 Mini-B 및 Micro-B 커넥터 내부의 금속 전원 및 접지 접점을 검증합니다 (USB 2.0 및 Mini-B ECN 패키지; USB 3.1 레거시 케이블 및 커넥터 규격서). 이러한 부품 시험 정격은 충전 프로토콜처럼 작동하지 않으므로, Micro-B 케이블을 꽂는다고 해서 기기가 자동으로 2 A를 끌어다 쓰는 것은 아닙니다.
• 전원 공급 장치, 충전 방식 및 케이블 연결: 실제 충전 전류는 전원 어댑터, 기기 내부 회로가 지원하는 충전 방식, 그리고 케이블과 커넥터에서 발생하는 전압 강하에 따라 달라집니다. USB Battery Charging (BC 1.2) 같은 전용 충전 표준은 기기가 전용 충전기나 충전 다운스트림 포트를 식별하여 표준 데이터 포트가 허용하는 것보다 더 높은 전류를 끌어올 수 있도록 D+ 및 D− 라인의 신호를 활용합니다 (Microchip: Battery Charging with USB).

기기 본체나 설명서에 인쇄된 입력 정격을 확인하면 유용한 첫 단서를 얻을 수 있지만, 해당 수치로 충전하려면 동일한 충전 방식을 지원하는 충전기와 적절한 케이블이 함께 필요합니다. 수동(패시브) Mini-Micro 변환 젠더를 추가한다고 해서 새로운 충전 프로토콜이 생기거나 기기가 지원하는 최대 전력이 높아지지는 않습니다.

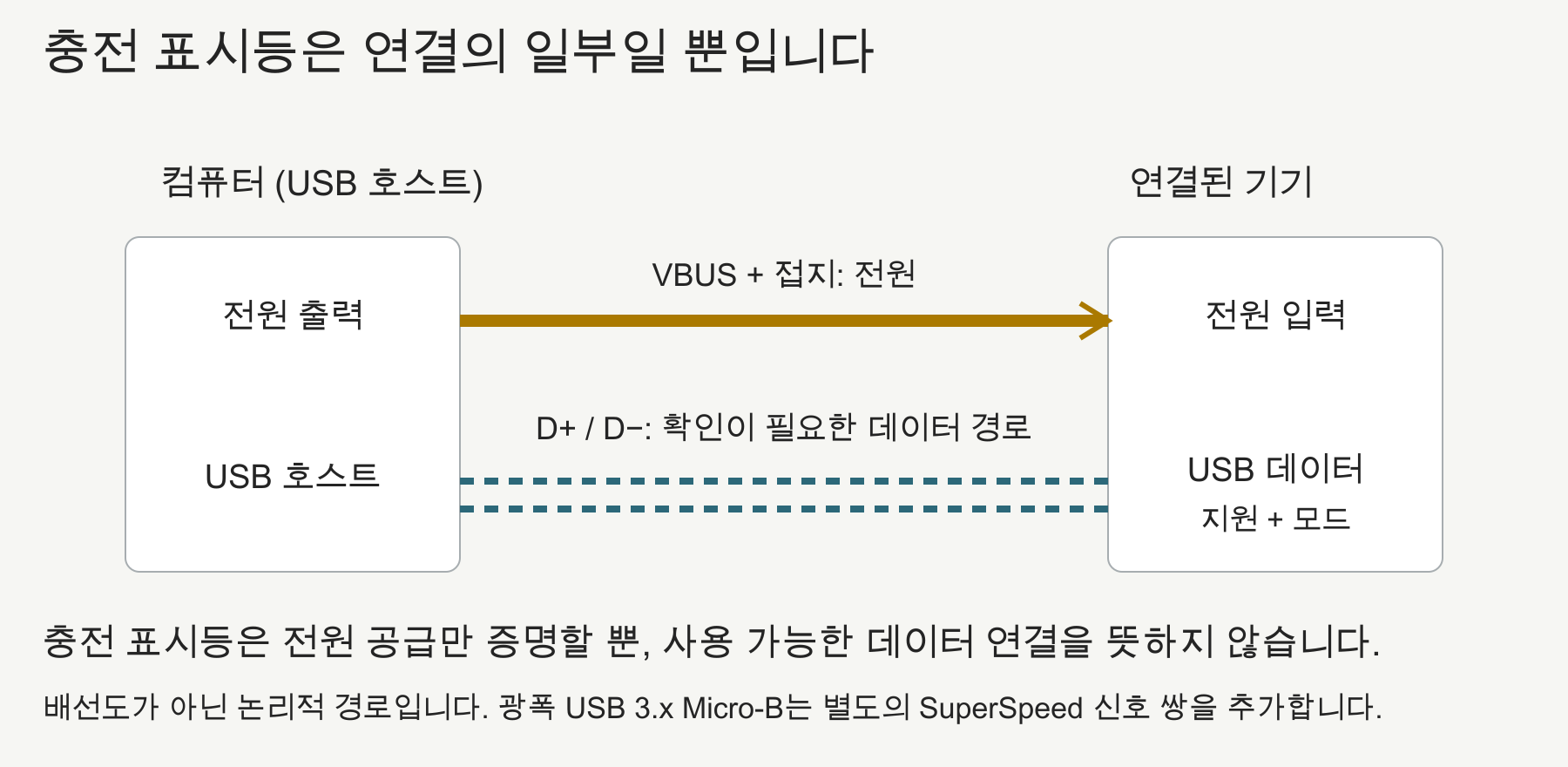

충전 전용 케이블 vs. 데이터 케이블

기기의 충전 표시등을 켜지게 하는 케이블은 단지 전원이 포트까지 도달하고 있음을 확인해 줄 뿐입니다. 표준 5핀 Mini-B 및 USB 2.0 Micro-B 연결에서 파일을 전송하거나 펌웨어를 업데이트하고 컴퓨터에서 기기를 인식하려면 D+ 및 D− 라인을 통한 유효한 USB 데이터 경로가 필요합니다. 광폭 USB 3.x Micro-B 연결은 SuperSpeed 데이터를 위해 추가 신호 쌍을 사용합니다.

일부 전원 코드는 사용 가능한 USB 데이터 경로를 생략하여 파일을 동기화할 수 없습니다. 동시에 파일 전송이 되지 않는다는 사실만으로 케이블 내부에 전선이 두 가닥뿐이라거나 모든 충전 전용 코드의 충전 속도가 같다고 단정할 수도 없습니다. 전용 충전 포트와 특정 전원 어댑터는 USB 데이터 열거(enumeration)를 실행하지 않고도 충전기 식별을 위해 D+/D− 접점을 사용하기 때문입니다 (Microchip: Battery Charging with USB).

Mini USB 또는 Micro USB 기기를 컴퓨터에 연결했을 때 충전은 되지만 파일 전송용 기기로 인식되지 않는다면 다음 두 가지를 확인하세요:

• 케이블 확인: 데이터 동기화 및 충전(data sync and charging)용으로 명시된 케이블로 교체해 보세요.
• 기기 포트 설계 및 소프트웨어 모드 확인: 일부 장비는 내부에 데이터 회로가 연결되지 않은 채 Mini-B나 Micro-B 소켓을 순수한 DC 전원 입력 단자로만 사용하며, 많은 스마트폰이나 미디어 기기는 화면에서 파일 전송을 활성화하기 전까지 기본적으로 '충전 전용' 모드로 동작합니다.

호환성, 변환 어댑터 및 기기 연결

물리적 결합 규칙과 USB 3.x 단방향 하위 호환성

Mini-B와 Micro-B 커넥터는 쉘 외형 윤곽이 서로 호환되지 않아 직접 맞물리지 않습니다. 맞지 않는 플러그를 포트에 억지로 밀어 넣으면 내부 접점이 휘거나 리셉터클 하우징이 깨질 수 있으므로 절대 무리하게 힘을 주지 마세요. 본문에서 비교하는 Mini 및 Micro 인터페이스 내에서 규격은 다음과 같은 결합 규칙을 정의합니다 (USB 2.0 및 Mini-B ECN 패키지; USB 3.1 레거시 케이블 및 커넥터 규격서):

• 표준 5핀 Mini-B 포트는 표준 5핀 Mini-B 플러그와만 결합됩니다.
• 표준 5핀 USB 2.0 Micro-B 포트는 표준 5핀 USB 2.0 Micro-B 플러그와만 결합되며, Mini-B, Micro-A 및 광폭 10핀 USB 3.x Micro-B 플러그를 물리적으로 차단합니다.
• 광폭 10핀 USB 3.x Micro-B 포트는 10핀 USB 3.x Micro-B 플러그와 결합하거나, 리셉터클의 5핀 USB 2.0 쪽 구역에 꽂는 표준 5핀 USB 2.0 Micro-B 플러그와 결합합니다.
• Micro-AB 포트(On-The-Go 및 Embedded Host 장비용으로 규정됨)는 같은 세대의 Micro-A 플러그 또는 Micro-B 플러그를 모두 수용하며, USB 3.x Micro-AB 포트는 USB 2.0 Micro-A 및 Micro-B 플러그도 수용합니다.

Micro 제품군 내부의 이러한 단방향 하위 호환성 덕분에 표준 5핀 USB 2.0 Micro-B 케이블을 외장 드라이브에 있는 광폭 USB 3.x Micro-B 포트의 5핀 쪽에 꽂을 수 있습니다. 이 하위 호환 연결로 파일을 전송하려면 드라이브가 USB 2.0 동작을 지원해야 하고, 5핀 케이블이 정상적인 USB 2.0 데이터 경로를 제공해야 하며, 드라이브가 작동하기에 충분한 전원을 공급받아야 합니다. 그러면 전송은 USB 2.0 속도로 이루어집니다. 반대로 광폭 USB 3.x Micro-B 플러그의 추가 5핀 SuperSpeed 구역은 표준 5핀 Micro-B 포트에 들어가지 않으므로 역방향 결합은 물리적으로 차단됩니다.

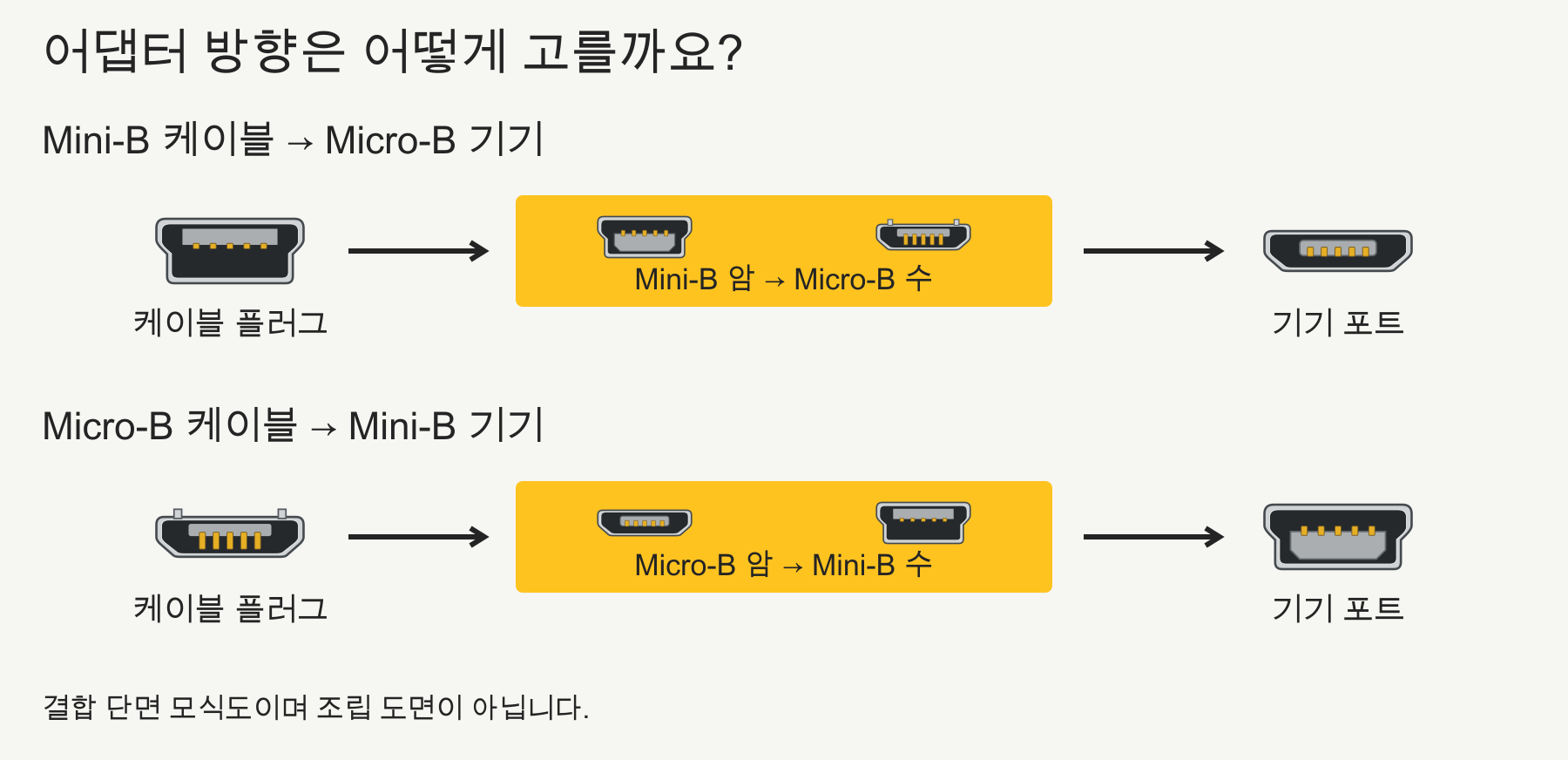

Mini-Micro 변환 젠더 사용과 USB 호스트(Host) 한계

컴퓨터나 충전기에 연결된 기존 케이블이 있고 기기 쪽 끝단만 다른 커넥터 모양에 맞춰야 한다면 방향성이 있는 수동(패시브) 어댑터로 팁 모양을 변환할 수 있습니다. 예를 들어, Micro-B 수(male) - Mini-B 암(female) 어댑터(StarTech UUSBMUSBMF6 데이터시트에 표시된 구성 등)는 표준 Mini-B 수 케이블 플러그를 받아 Micro-B 기기에 꽂을 수 있는 Micro-B 수 플러그로 변환해 줍니다.

어댑터나 케이블을 사용해 장비를 연결할 때는 다음 두 가지 한계를 유의하세요:

1. 수(male)와 암(female) 방향 맞추기: Mini-B 케이블 끝단을 Micro-B 포트용으로 바꾸려면 Mini-B 암 - Micro-B 수 어댑터가 필요하고, 반대로 Micro-B 케이블을 Mini-B 포트에 맞추려면 반대의 암수 조합이 필요합니다.
2. USB 주변기기 직접 연결 (OTG 및 호스트 지원): USB 메모리, 키보드, 마우스, 오디오 인터페이스 등을 휴대용 기기에 직접 연결하려면 해당 휴대용 기기가 USB 호스트(Host) 역할을 할 수 있어야 하고 주변기기에 적절한 전원이 공급되는 구성이 필요합니다. Mini USB나 Micro USB 포트의 모양만으로는 기기가 호스트 모드를 지원하는지 알 수 없으며, 수동 어댑터나 일반 USB-A to Micro-B 케이블을 쓴다고 해서 호스트 기능이 없는 하드웨어에 호스트 능력이 생기지도 않습니다. 주변기기를 직접 연결하려면 호환되는 컨트롤러 하드웨어, 펌웨어, 전원 설계 및 해당 기기의 호스트 모드용으로 제작된 케이블이나 어댑터가 필요합니다 (USB 2.0 패키지 내 USB On-The-Go 및 Embedded Host 부록).

기기에 맞는 올바른 케이블 선택하기

교체용 케이블이나 어댑터를 고르기 전에 다음 네 가지 세부 사항을 확인하세요:

1.
   기기 포트 모양: 장비의 소켓을 정면으로 바라보고 계단식 5핀 Mini-B인지, 납작한 5핀 USB 2.0 Micro-B인지, 아니면 2분할 10핀 USB 3.x Micro-B 포트인지 확인하세요 (카메라나 계측기 포트가 독자 규격 8핀 소켓처럼 보이면 모델 설명서를 확인하세요).
2.
   케이블 반대쪽 단자: 컴퓨터, 허브 또는 충전기가 USB Standard-A 포트를 쓰는지 USB-C 포트를 쓰는지 확인하거나, 변환 젠더를 추가할 경우 필요한 수/암 방향을 확인하세요.
3.
   데이터 전송용 vs. 전원 전용: 파일 전송, 펌웨어 업데이트, PC 통신이 필요할 때는 반드시 데이터 동기화 및 충전용으로 명시된 케이블을 고르고, 광폭 Micro-B 기기의 경우 동일한 5 Gbps 또는 10 Gbps 모드를 지원하는 광폭 10핀 규격의 SuperSpeed 케이블과 호스트 포트를 선택하세요.
4.
   케이블 길이 및 플러그 꺾임 각도: 블랙박스나 케이스 내부처럼 장착 공간이 좁은 곳에서는 케이블 길이와 함께 90도 ㄱ자형 플러그가 결합 단면을 기준으로 어느 방향으로 꺾여 있는지 확인하세요.
