Elecbee Controllore di volo SpeedyBee F7 V3

Caratteristiche

500 MB di memoria Flash Blackbox integrata

8 Potenza motore perfetta per X8 Cinelifter

Schema di montaggio 30,5 x 30,5 mm

Sistema di monitoraggio FC LiPo

Barometro incorporato

4 spine LED

F722 FC

Cicalino



Specifiche

Potenza in uscita:

1) 10 gruppi di uscita 5V, tre pad +5V e 1 pad BZ+ (usato per Buzzer) sul lato anteriore e 6 uscite +5V incluse nei connettori sul lato inferiore. Il carico di corrente totale è 2A.

2) 2 gruppi di uscita 9V, un pad +9V sul lato anteriore e l'altro incluso in un connettore sul lato inferiore. Il carico di corrente totale è 4A.

3) Supportato. Progettato per ricevitore e modulo GPS anche quando l'FC è alimentato tramite la porta USB. Carico di corrente fino a 1A supportato. Progettato per ricevitori con ingresso da 3,3 V. Carico di corrente fino a 500 mA.

Supporto WiFi, utilizzato per il trasferimento dei dati, ad esempio il flashing del firmware e l'analisi Blackbox.

I2C: supportato. Cuscinetti SDA e SCL sul lato anteriore. Utilizzato per magnetometro, sonar, ecc.

Supporta il firmware del controllore di volo: BetaFlight (predefinito), EMUFlight, INAV

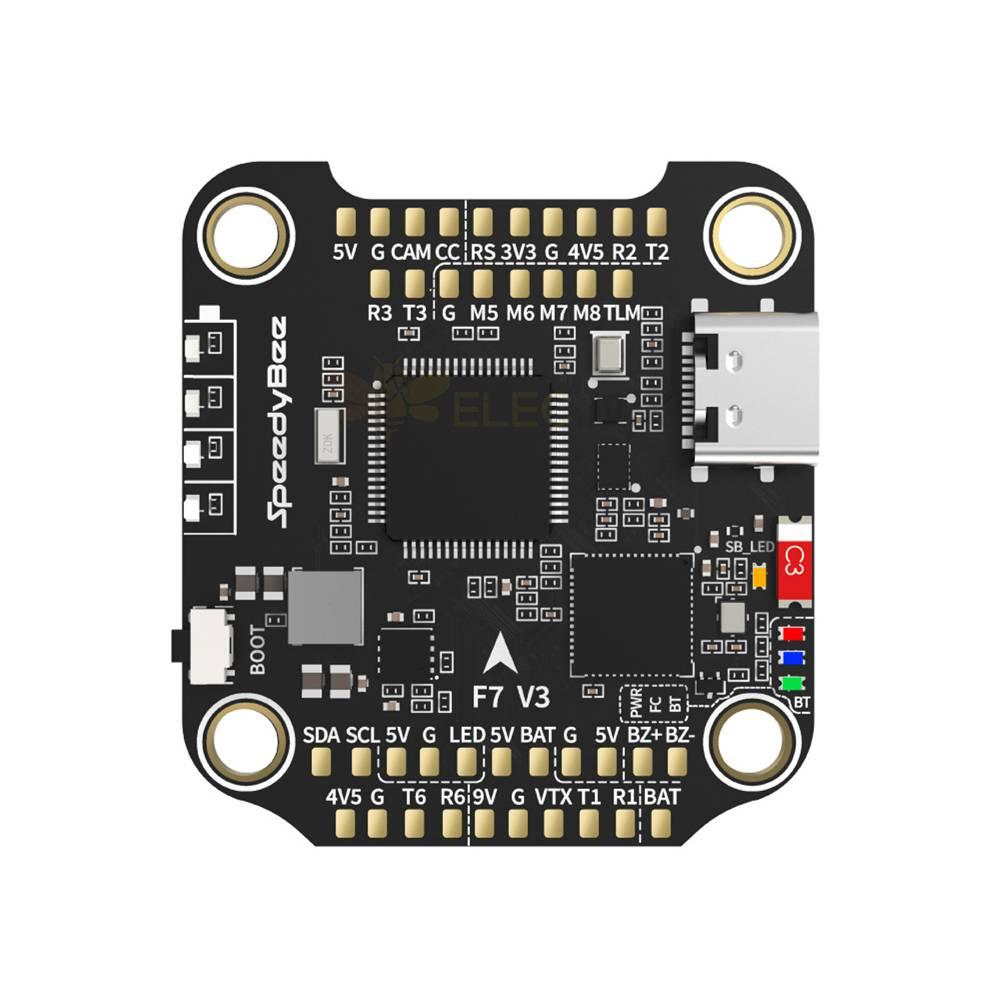

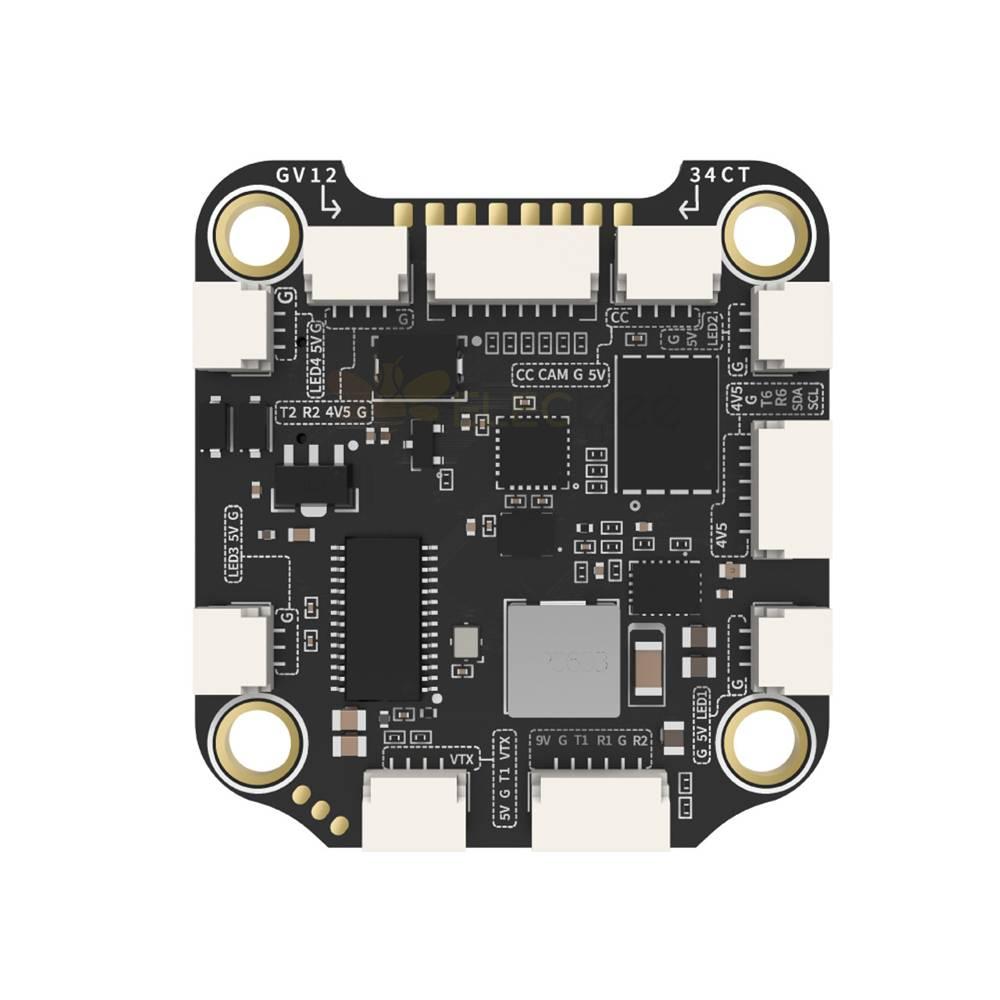

Segnale ESC M1 - M4 sul lato inferiore e M5-M8 sul lato anteriore.

LED: utilizzato per il LED WS2812 controllato dal firmware Betaflight.

UART: 5 set (UART1, UART2, UART3, UART4, UART6)

Spina DJI Air Unit: uno slot DJI Air Unit JST completo a bordo

Supporto BLE, utilizzato per la configurazione del controllore di volo

Cicalino: pad BZ+ e BZ- utilizzato per cicalino 5V

Montaggio: 30,5x30,5 mm, dimensione foro 4 mm

Dimensioni: 41 (lunghezza) x 38 (larghezza) x 8,1 (altezza) mm

OSD: BetaFlight OSD con chip AT7456E

BlackBox: flash dati integrato da 500 MB

Pad di controllo della fotocamera BetaFlight: Sì

Telemetria ESC: UART UART4 RX

Potenza assorbita: 3S - 6S Lipo

Bersaglio: SPEEDYBEEF7V3

SmartPort: supportato

Baro: BMP280 (I2C)

MCU: STM32F722

Pulsante di avvio: sì

Ingresso RSSI: sì

BMI: BMI270

USB: tipo C

Peso: 9G







inclusione del pacchetto

1 controller di volo SpeedyBee F7 V3

1 cavo VTX analogico SH1.0 a SH1.0 a 4 pin 60 mm - giallo e blu

1x modulo GPS SH1.0 a 6 pin Cavo senza connettore - 100 mm

1 cavo per videocamera FPV JST1.25 a 4 pin da SH1.0 a 3+ 2 pin - 30 mm

1 cavo per videocamera FPV JST1.25 a 4 pin da SH1.0 a 3+ 2 pin - 60 mm

1 cavo per videocamera FPV da 4 pin SH1.0 a 4 pin JST1.25 - 60 mm

1x modulo GPS SH1.0 a 6 pin Cavo con connettore

1 cavo ricevitore radio SH1.0 a 4 pin - 100 mm

1x cavo SH 1,0 mm a 8 pin -30 mm

5 anelli di tenuta in silicone M3 da 8 mm

1x cavo DJI a 6 pin - 80 mm
