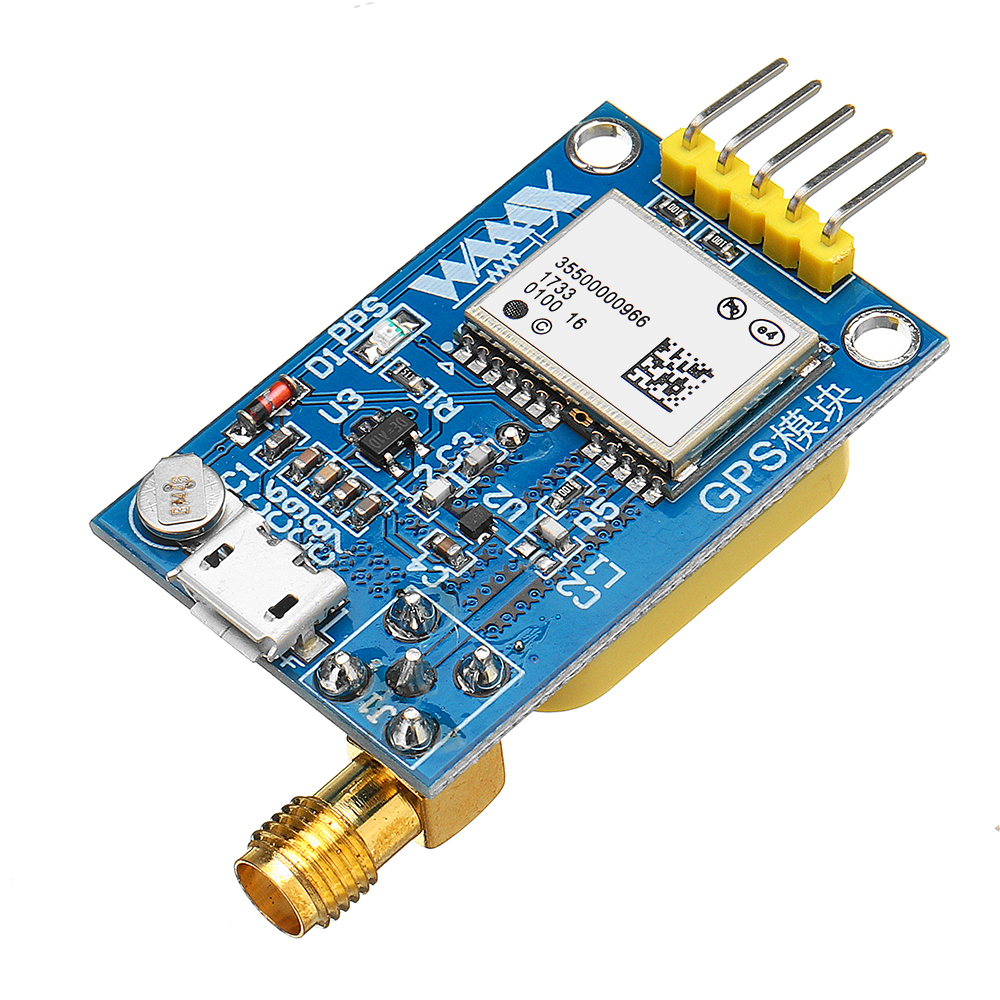

Elecbee Modulo GPS di posizionamento satellitare per 51MCU STM32 per Arduino - prodotti che funzionano con schede Arduino ufficiali

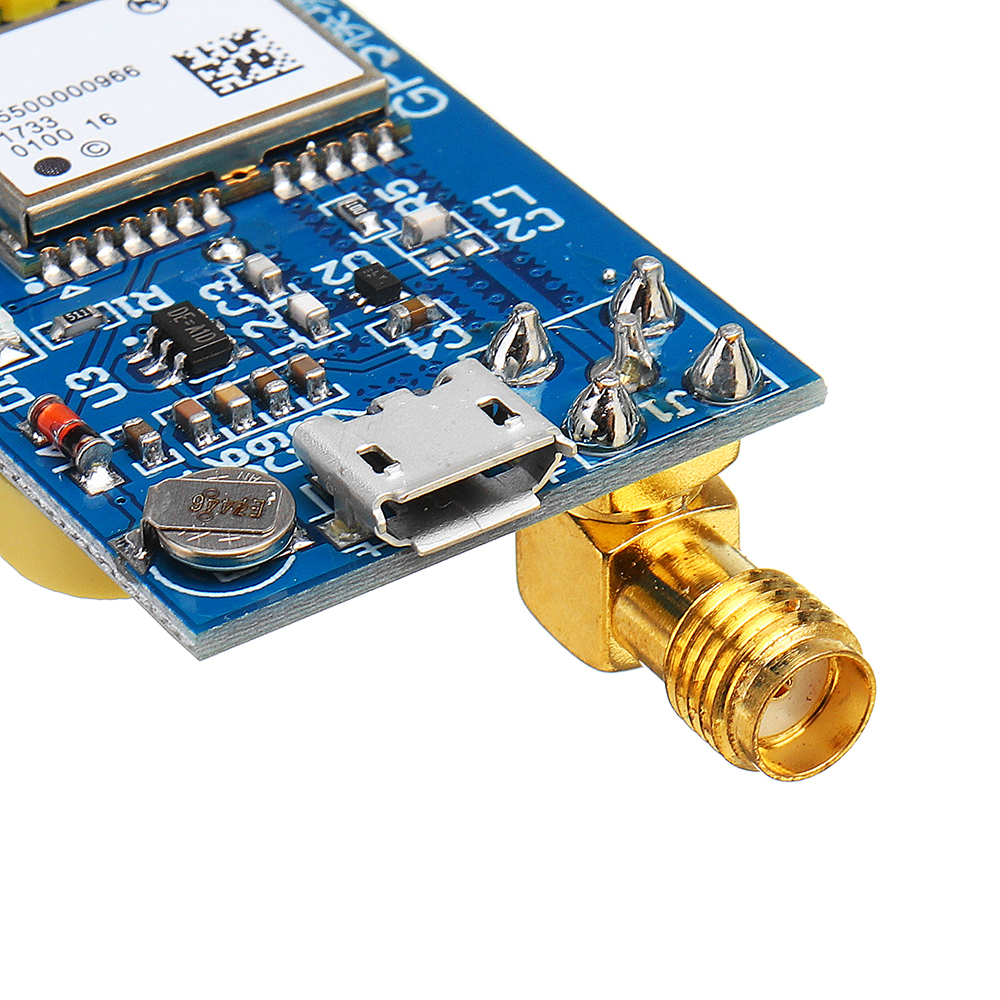

1, con interfaccia USB Micro, l'uso della normale linea dati del telefono cellulare può eseguire il debug del modulo GPS, non è più necessario utilizzare USB-TTL e altri strumenti.
2, mettere da parte un'interfaccia TTL, è possibile utilizzare facilmente l'USB-TTL o il controllo MCU esterno per ricevere informazioni GPS.

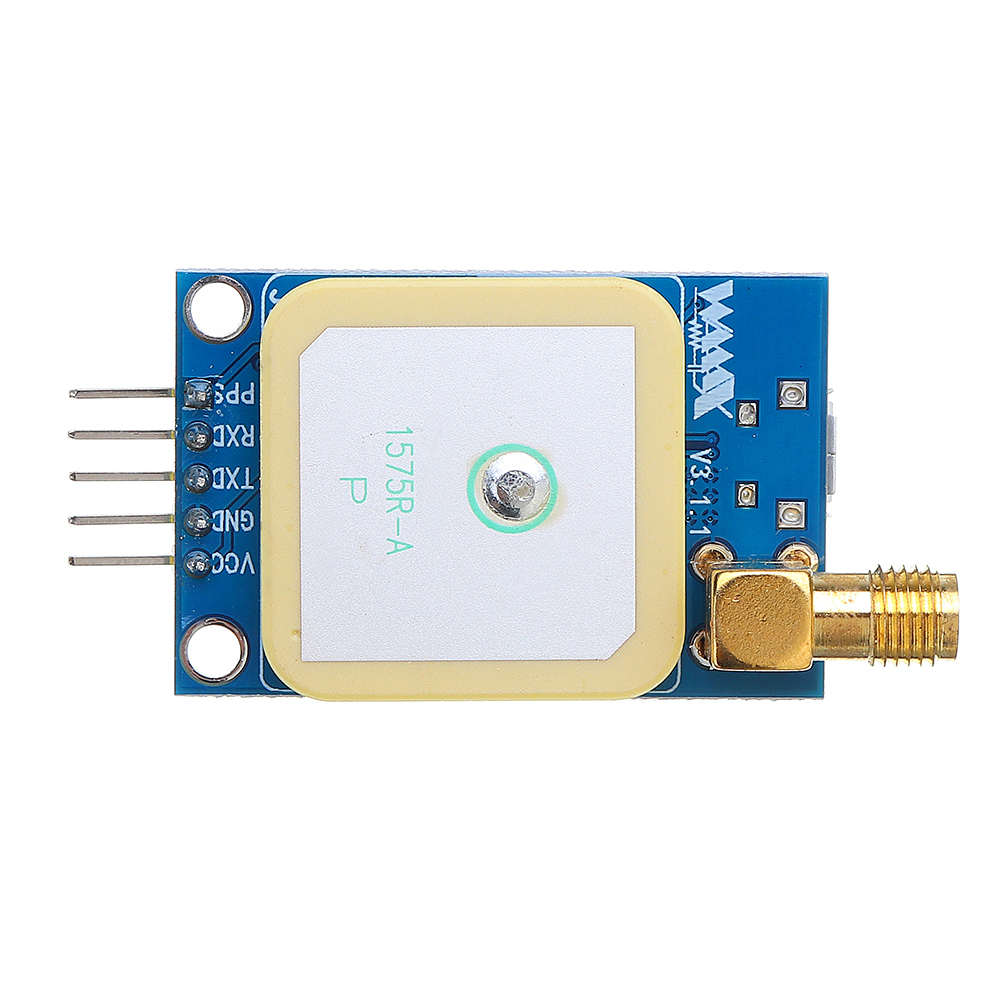

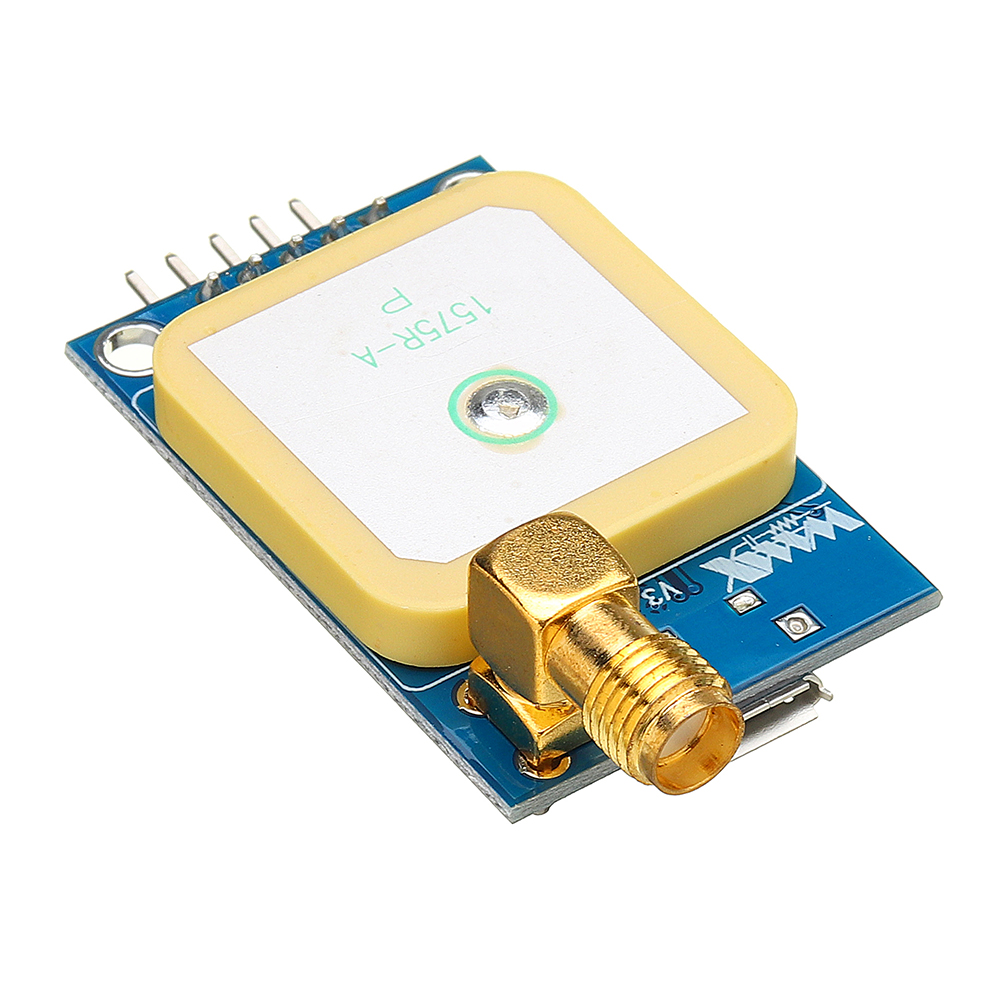

3, antenna in ceramica caricata a bordo del modulo, il luogo aperto senza antenna esterna GPS può essere posizionato sul satellite di ricerca.
4, mettere da parte l'interfaccia dell'antenna SMA, può utilizzare l'antenna esterna, la possibilità di cercare più satellite

Definizione pin:

1, VCC: alimentazione (3,3 V-5 V)
2, GND: filo di terra
3, TXD: porta seriale del modulo per inviare pin (livello TTL, non può essere collegato direttamente al livello RS232, può essere collegato al microcontrollore RXD)
4, RXD: pin di ricezione della porta seriale del modulo (livello TTL, non può essere collegato direttamente al livello RS232, può essere collegato al microcontrollore TXD)
5, PPS: pin di uscita dell'impulso di clock.
Segnale del secondo impulso GPS PPS un secondo, viene utilizzato per indicare il ruolo dell'intero secondo momento e il tempo è solitamente contrassegnato con il fronte di salita dell'impulso del secondo PPS. Poiché il GPS può fornire l'ora UTC, ma ricevuto l'utente ci sarà un ritardo, quindi per ottenere il tempo preciso, l'introduzione del fronte di salita del segnale PPS per indicare l'UTC secondi interi nel tempo, la precisione può essere di un nanosecondo e nessun errore accumulato.
