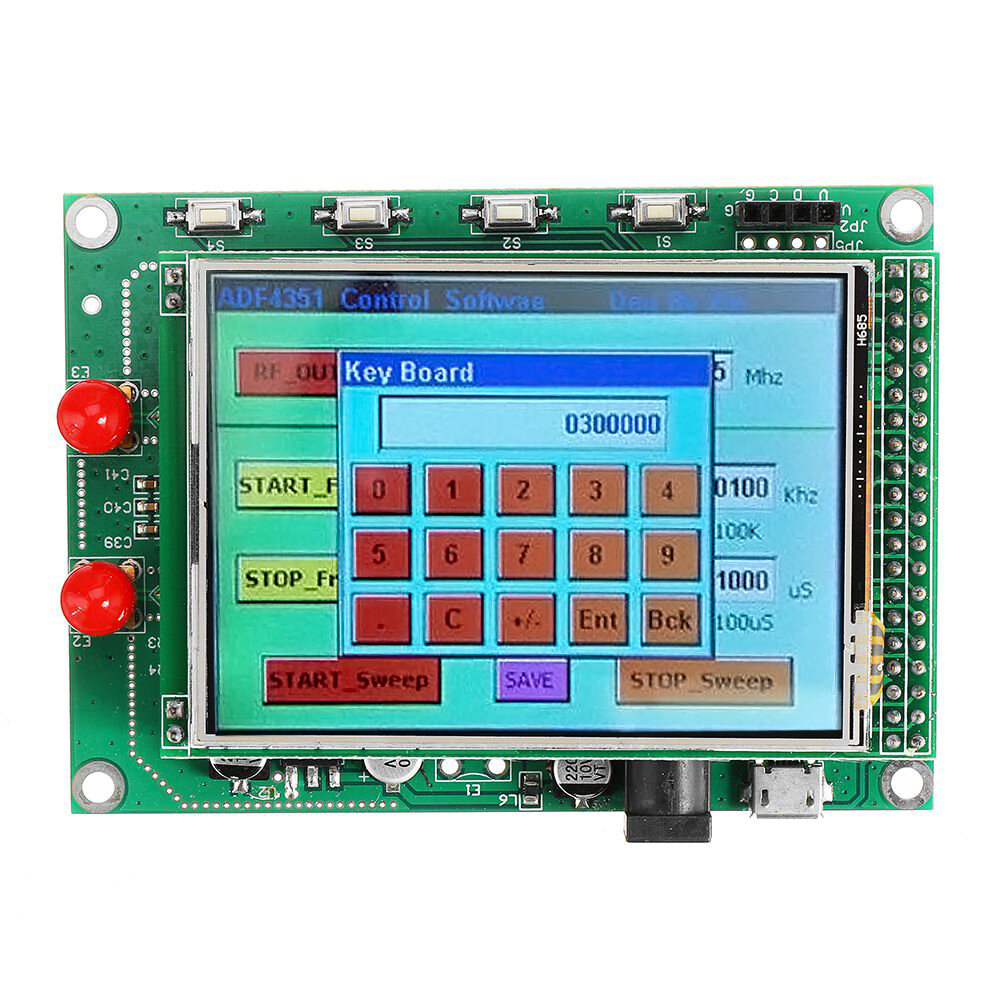

Elecbee ADF4350 ADF4351 RF Sweep Signal Source Generator Board 138M-4.4G/35M-4.4G STM32 con LCD TFT Touch
SKU: EB0041507
Preferiti
Caratteristiche principali
Il modulo ADF4350/ADF4351 è un ingegnere senior da costruire, fare pieno riferimento alla versione ufficiale del progetto. La scheda PCB ha un bell'aspetto, layout e design ragionevoli, materiali standard.
La gamma di frequenza di uscita:xa0 138M-4.4G/ 35M-4.4G. Sintetizzatore di frequenza a N punti frazionari e sintetizzatore di frequenza a N interi.
VCO con basso rumore di fase. Uscita divisore programmabile 1/2/4/8/16.
Modalità di alimentazione: alimentazione 5V, può utilizzare direttamente l'alimentazione USB.
Display a colori, funzionamento touch screen, può realizzare frequenza, sweep di frequenza.
chip introdurre:
ADF4350/ADF4351 combinato con filtro loop esterno e frequenza di riferimento esterna durante l'utilizzo, può realizzare la frequenza N punti decimali o la frequenza N intera e il sintetizzatore di frequenza loop ad aggancio di fase.
ADF4351 ha un oscillatore controllato in tensione (VCO) integrato, la sua gamma di frequenza di uscita dell'onda fondamentale da 2200 MHz a 4400 MHz. Inoltre, l'uso del circuito di frequenza a 1/2/4/8/16 punti, l'utente può generare una frequenza di uscita RF fino a 35 MHz / 137,5 MHz. Per l'isolamento dell'applicazione, lo stadio di uscita RF può essere disattivato. La funzione mute può essere controllata tramite pin, può anche essere controllata tramite software. Allo stesso tempo fornisce un'uscita RF ausiliaria e può essere spento quando non in uso.
Specifiche:
Intervallo di frequenza di uscita: 138M-4.4G/ 35M-4.4G
Jitter Root Mean Square (RMS): meno di 0,4 ps RMS (tipico)
Tensione di alimentazione: da 3,0 V a 3,6 V
Compatibilità logica: 1,8 V
Contatore di frequenza preassegnato a doppia modalità programmabile: 4/5 o 8/9
Uscita di potenza programmabile: sì
La funzione di silenziamento dell'uscita RF: sì
Interfaccia seriale a tre fili: sì
Rilevamento serratura analogica e digitale: sì
All'interno dell'ampia larghezza di banda Modalità di blocco rapido: sì
Riduci lo slittamento del ciclo: sì
Dimensioni: ca. 93 x 66 x 20 mm/ 3,66 x 2,59 x 0,78 pollici
Forma d'onda misurata:
Forma d'onda misurata:
1Ghz
Mostra di più
Descrizione
Descrizione:

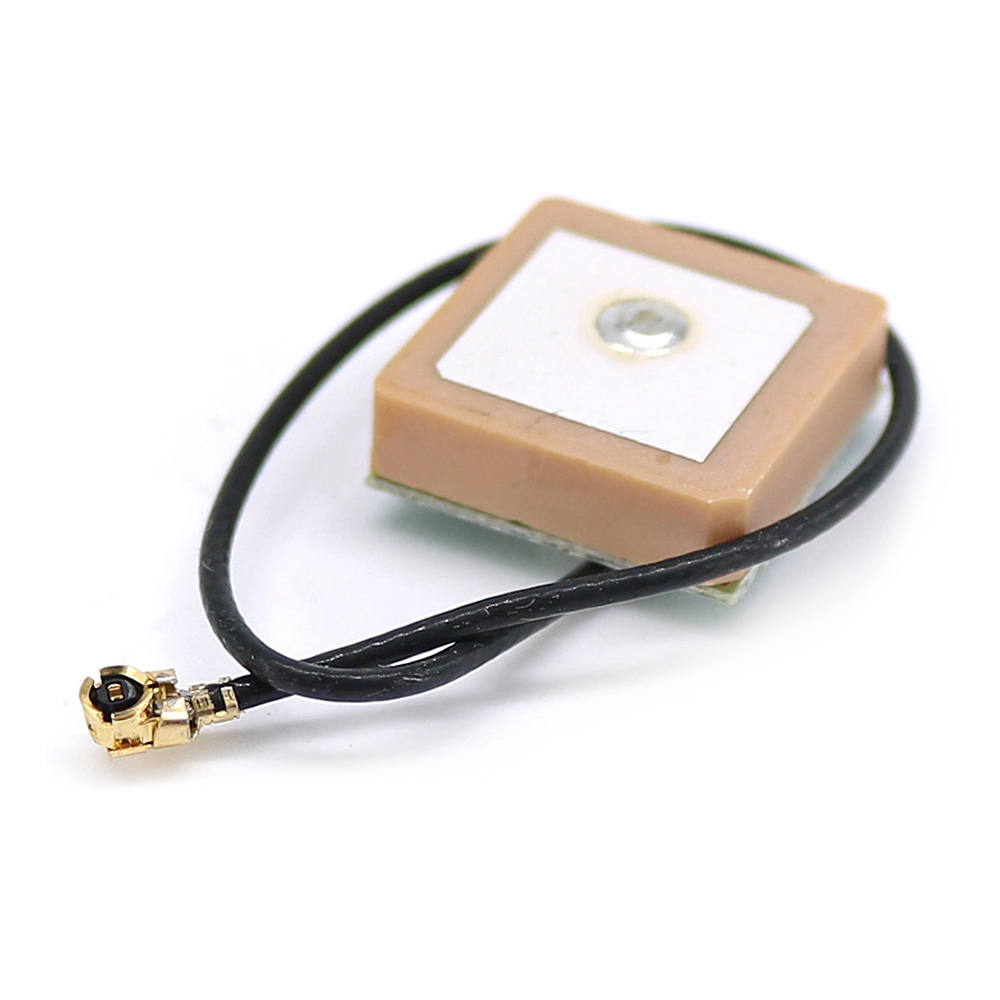

Il modulo GPS GT-7U, con elevata sensibilità, basso consumo energetico, miniaturizzazione e caratteristiche di sensibilità di tracciamento estremamente elevate, ha notevolmente ampliato la copertura del posizionamento.
Nell'area che il ricevitore GPS non è in grado di individuare, come il cielo urbano stretto, l'ambiente denso della giungla, GT-7U può ottenere un posizionamento ad alta precisione.
La sua elevata sensibilità, la piccola deriva statica, il basso consumo energetico e le dimensioni compatte lo rendono adatto per applicazioni su veicoli, dispositivi portatili come PDA, monitoraggio di veicoli, telefoni cellulari, videocamere e altri sistemi di posizionamento mobile ed è la scelta migliore per applicazioni GPS.

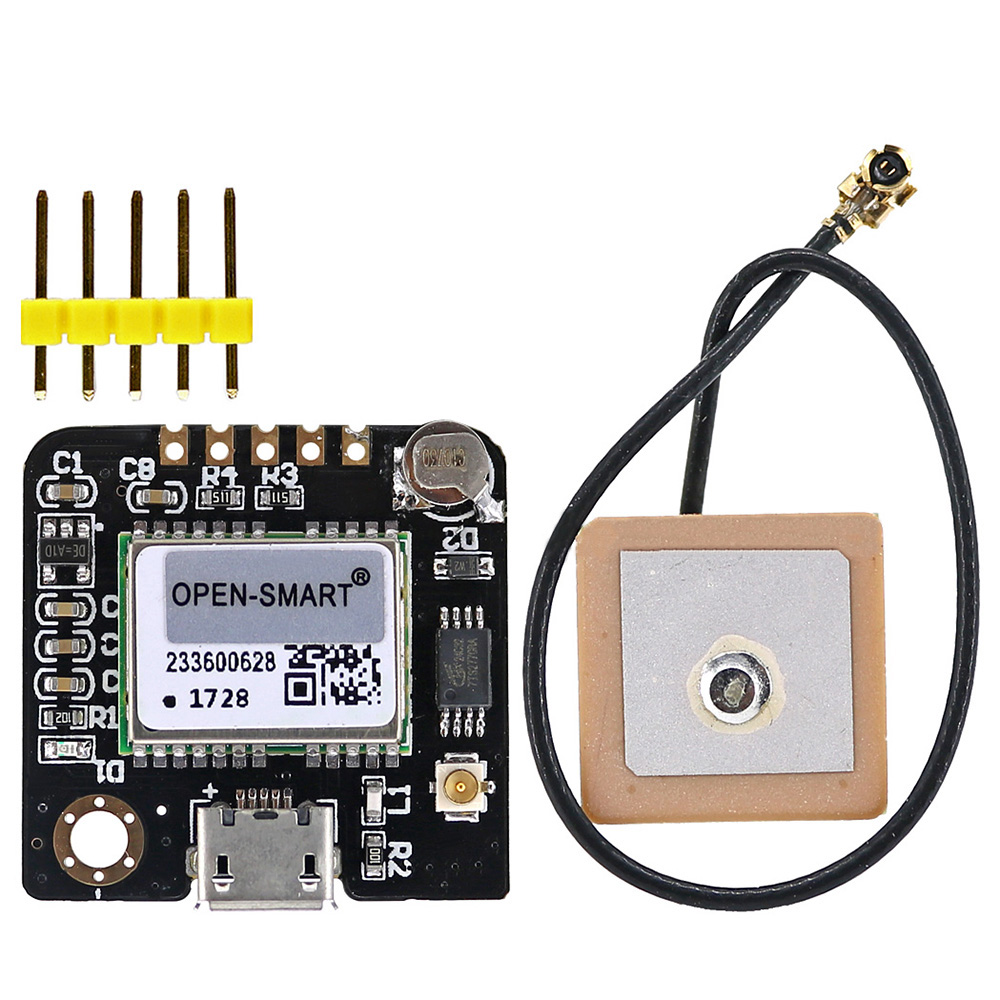

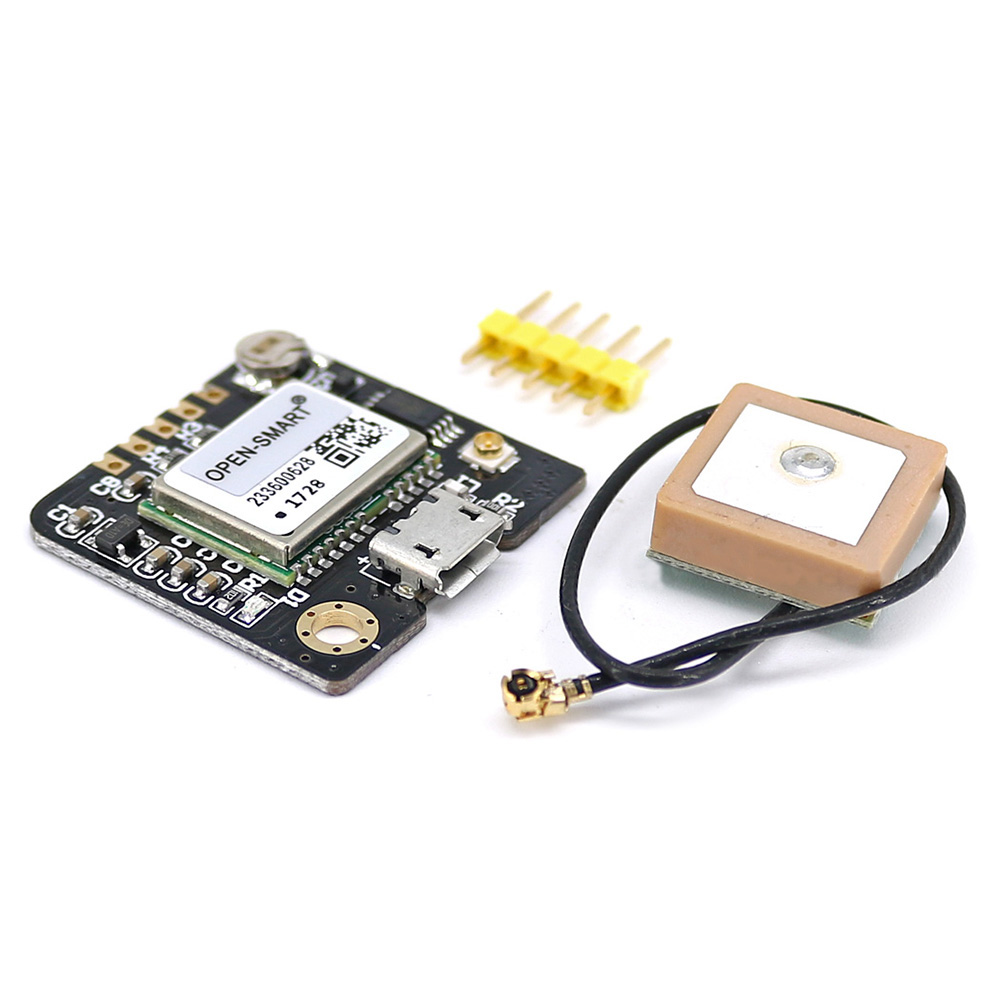

1 modulo GPS GT-7U
1 scheda di controllo
1 perno
