Elecbee 5Pcs HC-12 433MHz SI4438 Modulo Seriale Wireless Ricetrasmettitore Wireless di Trasmissione Comunicazione Seriale Scheda Dati A Distanza 1000M

Dettagli precisi:

Informazioni sull'aggiornamento: modifica del chip da SI4463 a SI4438 (spedito dal 26.11.2019)

Nota: HC-11 non può comunicare con HC-12, funzionano in modo indipendente, utilizzati in coppia.

Caratteristiche:

1. Tensione di alimentazione: 3,2 V ~ 5,5 V. (Se il modulo che si desidera lavorare per lunghe ore nello stato di emissione, si consiglia di inserire un diodo 1N4007 quando la tensione di alimentazione supera i 4,5 V per impedire il riscaldamento dell'LDO integrato nel modulo)
2. Intervallo di indirizzi predefinito (test in campo aperto): circa 600 m (distanza massima di comunicazione regolabile portata 1000 m, velocità di trasmissione 500 bps)
3. Corrente inattiva predefinita: 16MA (in diverse modalità di funzionamento la corrente operativa è diversa)
4. Dimensioni del modulo: 27,8 x 14,4 x 4 mm
5. Intervallo di frequenza operativa: 433,4-473,0 MHz, fino a 100 canali di comunicazione
6. La massima potenza di trasmissione: 100 mW (impostabile)
7. Aggiornamento del software di supporto del modulo
8. Impostazioni di fabbrica predefinite: modalità FU3, baud rate è 9600 bps, canali di comunicazione CH001 (433,4 M)
9. Quattro modalità di trasmissione trasparenti, si adattano a diverse occasioni di applicazione.

10. MCU integrato, privo di programmazione, deve solo comunicare con dispositivi esterni tramite la porta seriale

11. Numero illimitato di byte inviati in una sola volta (modalità FU1 / FU3)

12. Il modulo supporta la trasmissione trasparente delle connessioni one-to-one, one-to-many, many-to-one, many-to-many

Set di comandi AT:

Parametri del modulo, set di comandi AT
Il comando AT viene utilizzato per impostare i parametri del modulo funzionale e i moduli di commutazione devono uscire dalla modalità di impostazione dopo che l'impostazione ha effetto. Nel frattempo, modificando i parametri e le funzioni, lo spegnimento non viene perso.

Entra nella modalità di comando:

La prima modalità di ingresso - uso normale (ha la potenza) nel primo "SET" a 5 pin è impostata su basso;
La seconda modalità di ingresso - alimentazione, 5 ° pin "SET" di nuovo prima impostato a bassa potenza.
Entrambi i metodi possono portare il modulo in modalità di comando AT, rilasciare il pin ("SET" non è collegato in basso) per uscire dalla modalità di comando. Dopo la modalità di comando di uscita, se si modifica la funzione del modulo, la funzione verrà tagliata allo stato appropriato.
Il secondo modo è fissato in formato seriale 9600, N, 1 nell'AT.

Istruzioni:

1. AT
Istruzioni di prova
Esempio: invia i comandi del modulo "AT", il modulo restituisce "OK".

2. AT + Bxxxx
Modificare il comando baud rate della porta seriale. È possibile impostare la velocità di trasmissione su 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps e 115200bps. L'impostazione predefinita è 9600 bps.
Esempio: impostare la velocità di trasmissione della porta seriale del modulo su 19200 bps, inviare il comando del modulo "AT + B19200", il modulo restituisce
"Va bene + B19200".

3. AT + Cxxx
Cambia il canale di comunicazione wireless, selezionabile da 001 a 127 (più di 100 canali radio dopo la distanza di comunicazione non garantita). Il valore predefinito è 001 canali radio, la frequenza operativa è 433,4 MHz. Il canale Step è 400 KHz, la frequenza operativa del canale 100 è 473,0 MHz.

Esempio:
Impostare il modulo sul canale 21, inviare il comando del modulo "AT + C021", il modulo restituisce "OK + C021".
Dopo essere usciti dalla modalità di comando, il modulo nei primi 21 canali, la frequenza operativa è 441,4 MHz.
Nota: poiché la sensibilità del modulo ricevitore wireless HC-12 è relativamente alta, la velocità di trasmissione è maggiore rispetto a quando l'aria 58000 bps, 5 deve essere spostata sull'uso del canale adiacente. Quando la velocità di trasmissione dell'aria non è superiore a 58000 bps, se la comunicazione a breve distanza (10 metri), ma è anche necessario scaglionare l'uso di cinque canali adiacenti.

4.AT+FUx

Cambia la modalità pass-through seriale del modulo, lì FU1, FU2 e FU3 tre modalità. La modalità predefinita del modulo è FU3, due moduli in modalità pass-through seriale devono essere impostati sulla stessa comunicazione. Vedere in dettaglio sopra, parte "pass-through seriale wireless".
Esempio: invia i comandi del modulo "AT + FU1", il modulo restituisce "AT + OK".

5. AT + Px

L'impostazione predefinita è 8, massima potenza di trasmissione, distanze di comunicazione. Il livello di potenza di trasmissione è impostato su 1, la potenza di trasmissione minima. In generale, la potenza di trasmissione di ogni goccia 6dB, la distanza di comunicazione sarà ridotta della metà.
Esempio: invia i comandi del modulo "AT + P 5", il modulo restituisce "OK + P5". Dopo essere usciti dalla modalità di comando, la potenza di trasmissione del modulo è +11 dBm.

Quattro modalità di trasmissione trasparenti del modulo:

Il modulo HC-12 ha quattro modalità di trasmissione trasparente della porta seriale denotate da FU1, FU2, FU3 e FU4. Quando si utilizza ciascuna modalità, è sufficiente inviare e ricevere dati seriali. Non è necessario controllare la parte di trasmissione wireless in aria, ma è possibile comunicare tra loro solo alla stessa velocità di trasmissione aerea!

FU1: (invia AT + FU1 in più modalità di risparmio energetico)La corrente di lavoro a vuoto del modulo è di circa 3,6 mA. In questa modalità, è possibile impostare 8 tipi di velocità di trasmissione della porta seriale e la velocità di trasmissione aerea è unificata a 250000 bps

FU2: (invia AT + FU2 in modalità risparmio energetico)La corrente di lavoro inattiva del modulo è di circa 80uA. Nella modalità, il modulo supporta solo la velocità di trasmissione seriale di 1200 bps, 2400 bps e 4800 bps e la velocità di trasmissione aerea è unificata a 250000 bps

FU3: (invia AT + FU3 in modalità massima velocità (impostazione di fabbrica))La corrente di lavoro a vuoto del modulo è di circa 16 mA. Il modulo regolerà automaticamente il baud rate dell'aria di trasmissione wireless in base al baud rate della porta seriale

FU4: (Invia AT + FU4 in modalità distanza maggiore)La corrente di lavoro inattiva del modulo è di circa 16 mA, la velocità di trasmissione della porta seriale è fissa a 1200 bps e la velocità di trasmissione dell'aria è di 500 bps

Il pacchetto include:

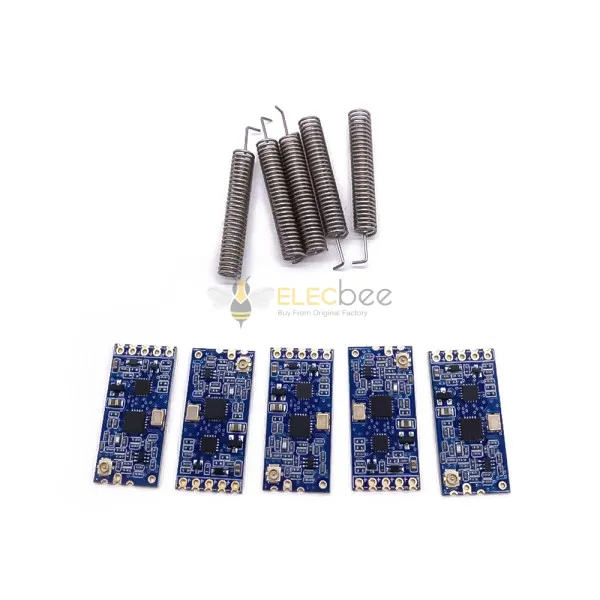

5 moduli HC-12
