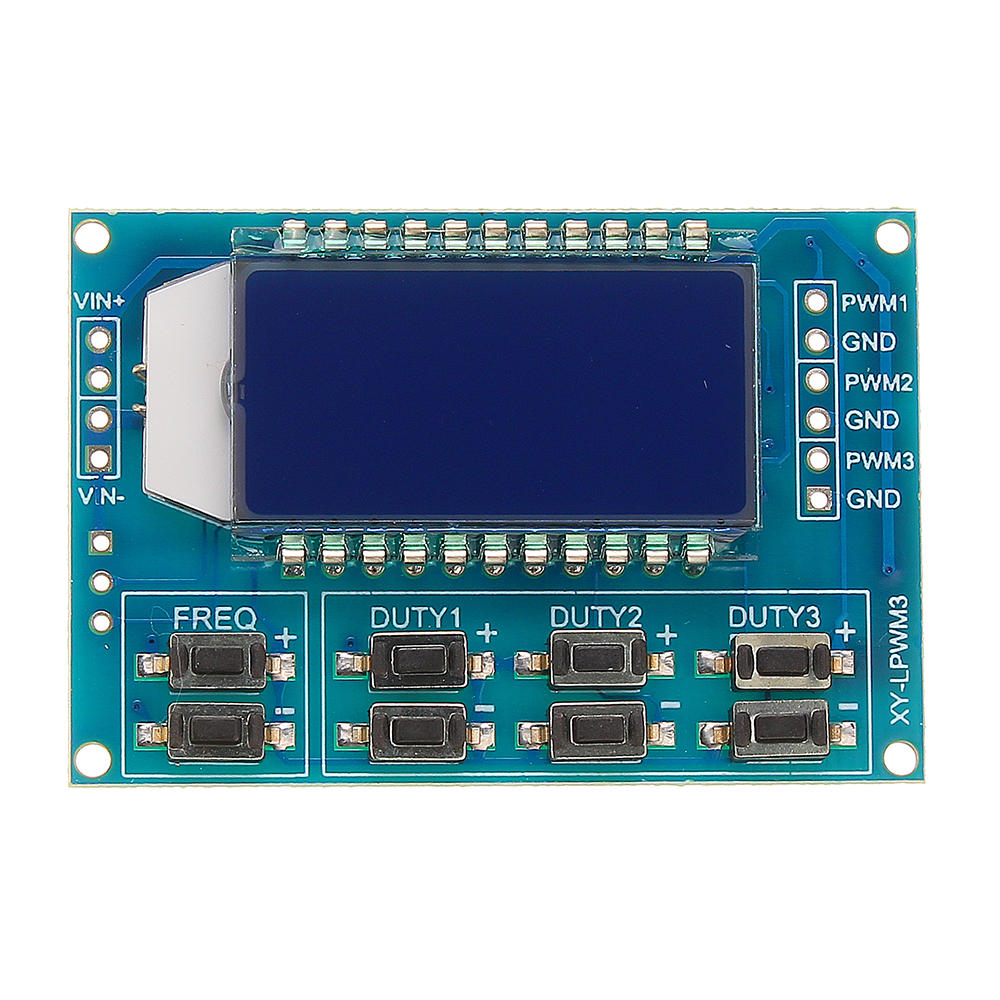

Elecbee Generatore di segnale rettangolare a onda del modulo controller a 3 canali PWM con rapporto di frequenza degli impulsi regolabile

SKU: EB0041256

Preferiti

Caratteristiche principali

1. Uscita PWM a 3 vie, frequenza regolabile, uscita di frequenza a 3 vie coerente, ciclo di lavoro regolabile in modo indipendente, adatto per la maggior parte delle occasioni;

2. Frequenza del display LCD LCD e ciclo di lavoro, molto chiaro, facile da regolare.

3. Ampia gamma di frequenze e alta precisione;

4. Comunicazione seriale

Utilizzato come generatore di segnali ad onda quadra per generare segnali ad onda quadra per lo sviluppo e l'uso sperimentali;

Segnale ad onda quadra utilizzato per controllare il driver del motore;

Genera impulsi regolabili per uso MCU.

Genera impulsi regolabili e controlla i circuiti correlati (applicazioni di regolazione PWM e regolazione della velocità).

Il modulo dispone di 8 tasti indipendenti per impostare la frequenza e il duty cycle. Supporta la pressione breve (aumenta o diminuisce di un'unità) e la pressione lunga (aumenta o diminuisce rapidamente). È molto semplice. Dopo aver impostato i parametri, può salvare automaticamente senza perdere energia.

Il pulsante del ciclo di lavoro a 3 vie può essere premuto contemporaneamente, la regolazione in tempo reale, il display LCD è l'ultimo ciclo di lavoro del pulsante premuto, le prestazioni in tempo reale sono molto elevate, possono essere utilizzate come una semplice scansione di diversi modi del ciclo di lavoro.

Specifica:

Tensione di lavoro: 3,3-30 V

Gamma di frequenza: 1Hz~150KHz

Precisione della frequenza: la precisione in ogni intervallo è di circa il 2%

Capacità di carico del segnale: la corrente di uscita può essere di circa 5-30 mA

Ampiezza di uscita: l'ampiezza PWM è uguale alla tensione di alimentazione

Temperatura ambiente: - 20°~ +70°C

Mostra di più

Specifiche

Mostra prodotti simili >

Attributo

Valore

Cerca

Capacità wireless

Il Bluetooth

Modello

Mostra prodotti simili >

Descrizione

Descrizione:

Uscita PWM a 3 vie, ampia gamma di frequenze, ciclo di lavoro regolabile in modo indipendente e in tempo reale.

La frequenza è divisa in quattro gamme, commutazione automatica:

1. XXX (senza punto decimale): l'unità più piccola è 1Hz, l'intervallo di valori è 1Hz ~ 999Hz;

2. L'unità più piccola di X.XX (punto decimale in 100 bit) è 0,01 Khz, che va da 1,00 Khz a 9,99 Khz.

3. XX.X (virgola decimale in dieci posizioni): l'unità più piccola è 0.1Khz; il range di valori è 10.0KHz~99.9KHz.

4. X.X.X (punto decimale in 10 e 100 bit): l'unità più piccola è 1Khz; il range dei valori è 1KHz~150KHz

Per esempio. Visualizzazione della frequenza: 100 rappresenta l'impulso di uscita di 100 Hz da PWM;

1.01 rappresenta l'impulso di uscita di 1.01K da PWM.

54.1 indica che il PWM emette impulsi a 54,1 KHz.

1.2.4 indica che il PWM emette impulsi a 124 KHz.

Il ciclo di lavoro va dallo 0% al 100%, di cui il 100% è rappresentato da A0%.

Tutti i parametri di impostazione, risparmio energetico.

1 modulo controller
