Elecbee Connecteur d'aviation métallique Plug de la série WY avec coque à dos incliné et plaques de serrage de câble
SKU: EB-WY32J10TV
Favoris
Caractéristiques clés
Caractéristiques:
- Matériel: coquille en alliage de zinc, robuste et durable pour des conditions difficiles
- Spécifications: plusieurs dimensions et configurations disponibles
- Environnement: Utiliser en plein air IP55-IP67
- Avec la structure de verrouillage à la baïonnette, une excellente composante pour travailler dans des conditions étanches et vibrantes.
- Applications: batteries EV, automatisation, robots, sécurité, surveillance, capteurs, etc.
Afficher plus
Spécifications
Nombre de positions:
19 Épin4 Épin6 pépins8 bross/pin10 Écine12 brossage11 pin13 ÉtainsType de contact:
Broche femelleBroche mâleEn stock
Qté.
1
P. Unitaire
€ 9.51
Sous-total
€ 9.51
€ 9.51
Qté.
P. Unitaire
Sous-total
20+
€9.51
€ 190.20
50+
€8.56
€ 428.00
100+
€7.61
€ 761.00
Spécifications
Attribut
Valeur
Rechercher
Type de connecteur
Fiche
Type de montage
Type de câble
Terminaison
Soudure
Type de contact
Broche mâle
Finition de la coquille
Chrome plaqué
Nombre de positions
10 Écine
Température de fonctionnement
-40oC 85oC
Blindage
Non blindé
Protection entrant
IP65
Courant nominal
10A, 25A
Tension nominale
500VAC
Série de connecteurs
WY32
Couleur
Argent
Type de fixation
Bayonet
Orientation
Coudé à angle droit
Matériau de coquille
Alliage de zinc
Matériau de contact
Laiton
Finition de contact
Plaqués or
Matériaux isolants
SPA
Diamètre du câble
14AWG, 11AWG
Taille de la coque
M32
Couleur d'isolation
Noir
Description
01 / Points forts de la série
Pour les connexions industrielles exigeantes
WY est une famille de connecteurs circulaires en alliage de zinc pour l’automatisation, la robotique, les équipements extérieurs, les systèmes de batterie EV, le transport, la surveillance et les capteurs.
Verrouillage rapide à baïonnette ; contacts en laiton plaqué or ; inserts PPS ; terminaisons à souder, à visser et à sertir ; options droites, coudées, à gaine, avec serre-câble, blindées, à panneau et en ligne. Les versions standard supportent 500 cycles ; les modèles USB compatibles, 1500 cycles.

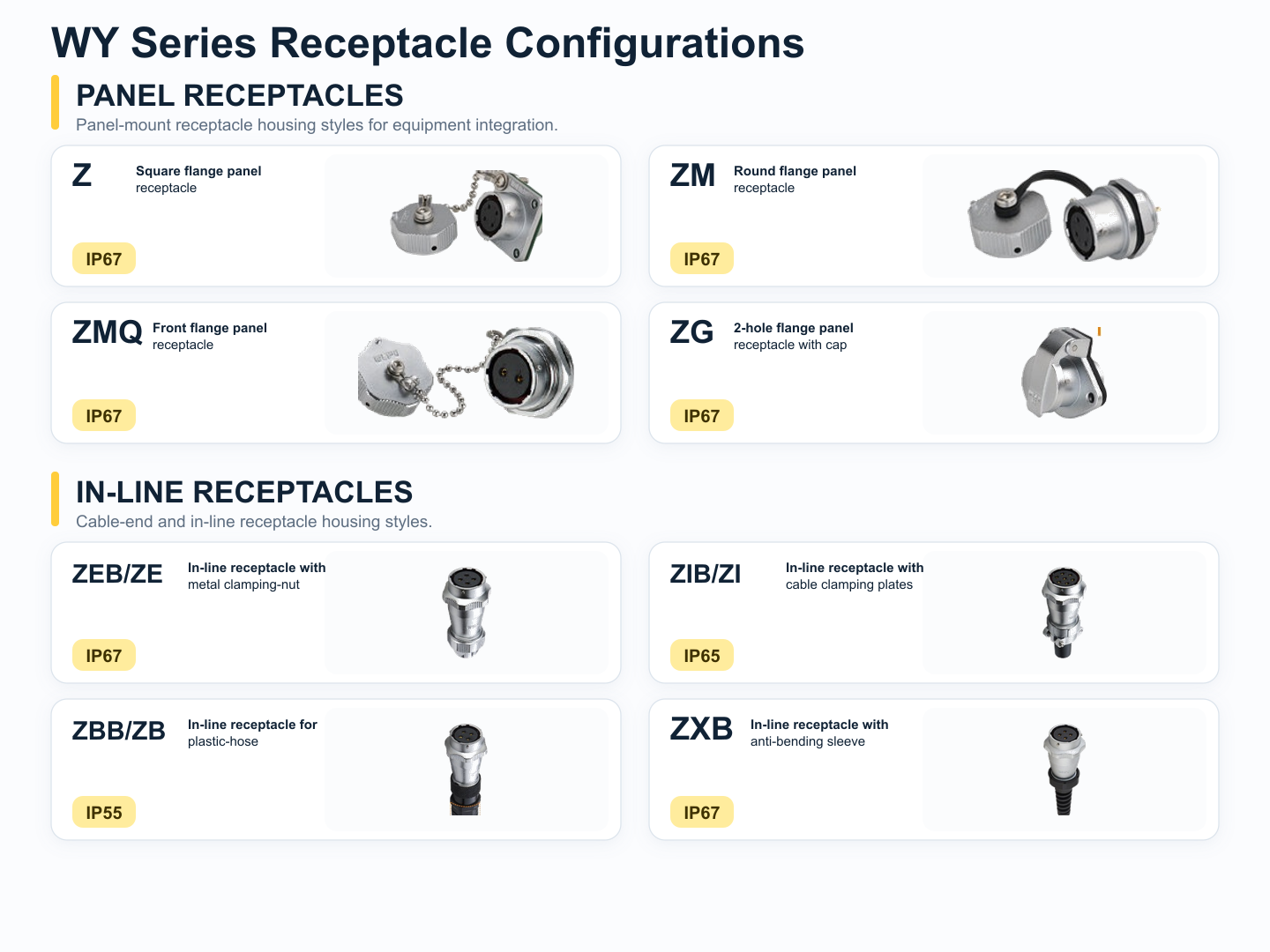

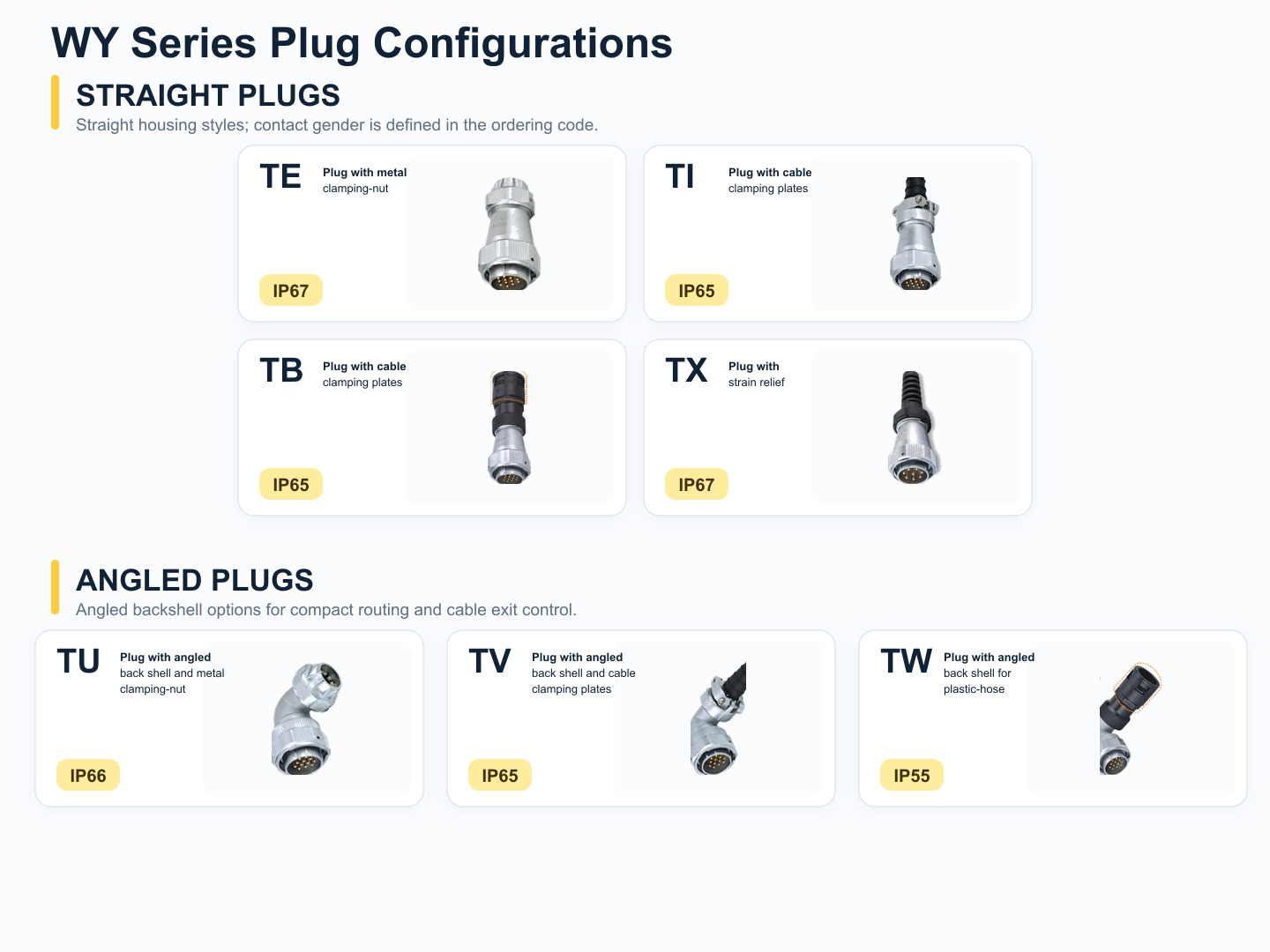

02 / Guide de configuration
Guide de configuration
Identifiez d’abord le type de boîtier fiche ou embase, puis confirmez la paire d’accouplement, la taille du boîtier et l’option de sortie de câble.

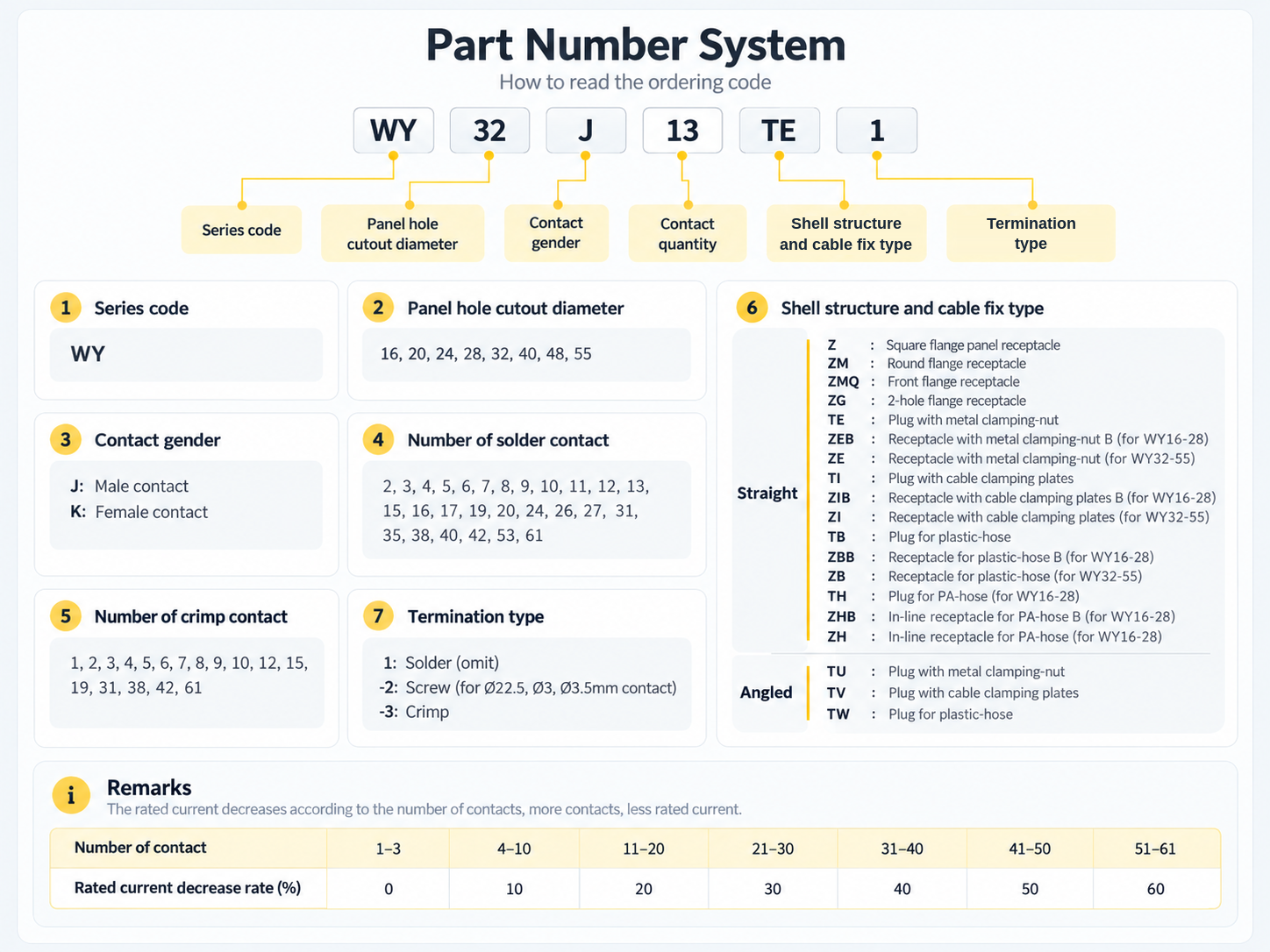

03 / Référence du code de commande
Référence du code de commande
Vérifiez le type de boîtier, le genre des contacts, la terminaison et le nombre de contacts avec l’option choisie.

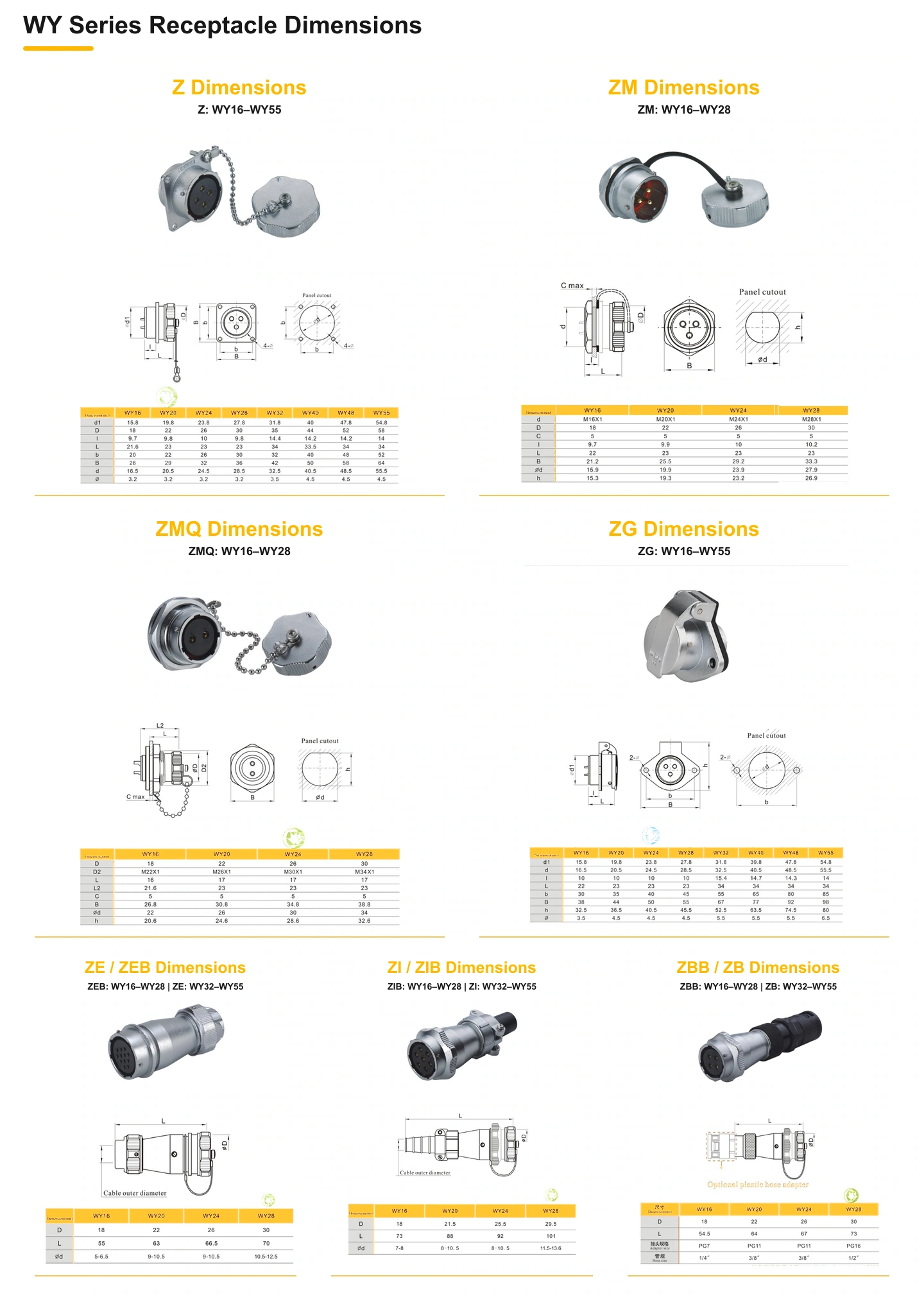

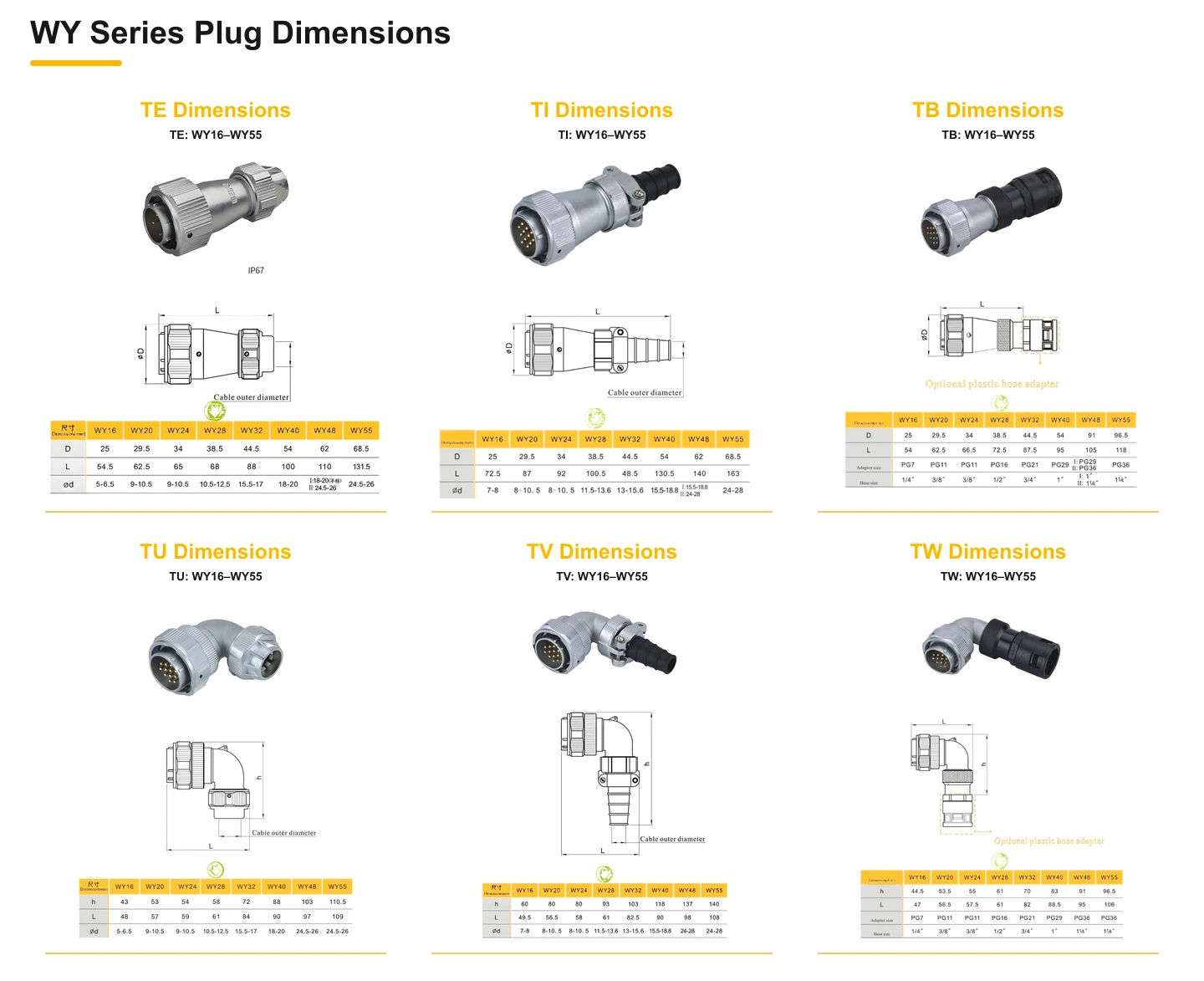

04 / Plans dimensionnels
Plans dimensionnels
Consultez les plans de fiche et d’embase avant l’installation.

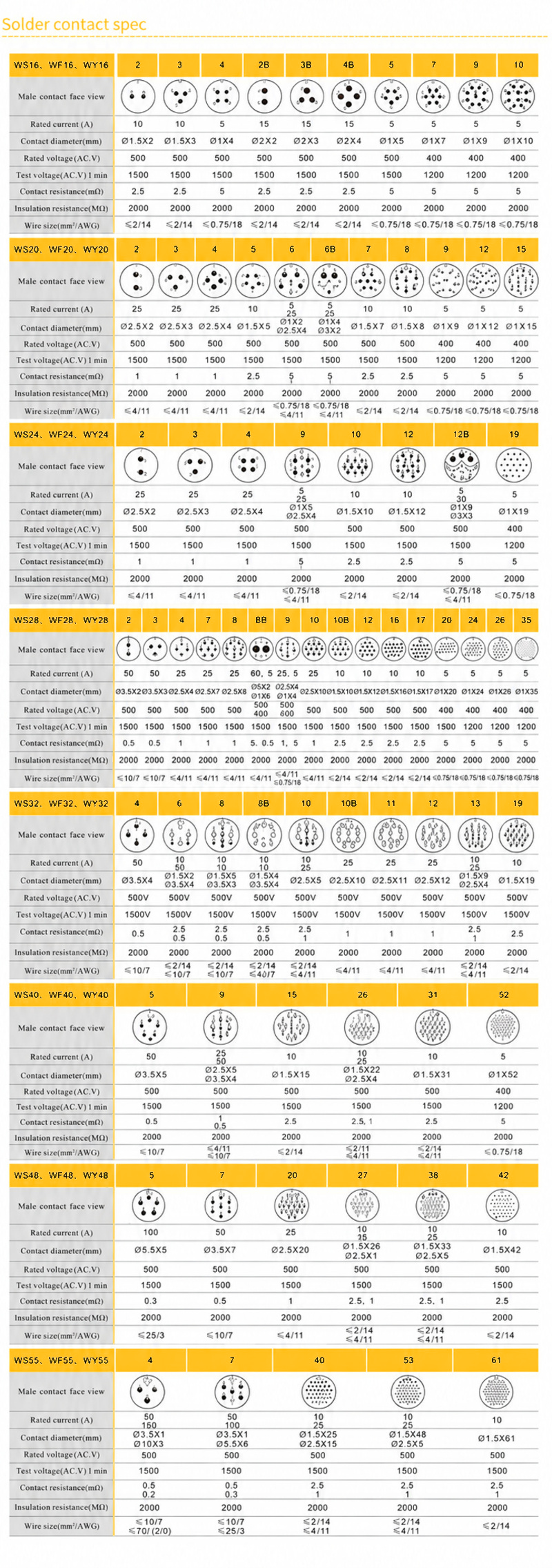

05 / Spécifications électriques
Spécifications électriques
Sélectionnez les valeurs selon la taille exacte du boîtier et la disposition des contacts. La section de fil, le diamètre des contacts et les valeurs individuelles varient selon la disposition.
| SHELL SIZE | CONTACT OPTIONS | RATED CURRENT | RATED VOLTAGE | TEST VOLTAGE | CONTACT RESISTANCE |
|---|---|---|---|---|---|
| WF16 | 2–10, including B options | 5–15 A | 400–500 V AC | 1200–1500 V AC | 2.5 mΩ |
| WF20 | 2–15, including 6B | 5–25 A | 400–500 V AC | 1200–1500 V AC | 1–5 mΩ |
| WF24 | 2–19, including 12B | 5–25 A | 400–500 V AC | 1200–1500 V AC | 1–5 mΩ |
| WF28 | 2–35, including BB and B options | 5–60 A | 400–500 V AC | 1200–1500 V AC | 0.5–5 mΩ |
| WF32 | 4–19, including 8B and 10B | 10–50 A | 500 V AC | 1500 V AC | 0.5–2.5 mΩ |
| WF40 | 5–52 | 5–50 A | 400–500 V AC | 1200–1500 V AC | 0.5–5 mΩ |
| WF48 | 5–42 | 10–100 A | 500 V AC | 1500 V AC | 0.3–2.5 mΩ |
| WF55 | 4–61 | 10–150 A | 500 V AC | 1500 V AC | 0.2–2.5 mΩ |
06 / Guide d’utilisation
Guide d’utilisation
Guide d’utilisation
- Contrôle industriel et automatisation
- Machines, systèmes de mouvement et robotique
- Équipements de communication, surveillance et sécurité
- Interfaces de puissance et de signal des équipements
Guide d’utilisation
- Boîtier et paire d’accouplement corrects
- Nombre et disposition des contacts
- Entrée de câble, terminaison et serre-câble
- Tension/courant pour la disposition choisie
- Exposition environnementale et espace d’installation
