Elecbee CardKB Mini Module de clavier MEGA328P GROVE I2C programmeur fai USB pour carte de développement ESP32 STEM Python

Description:

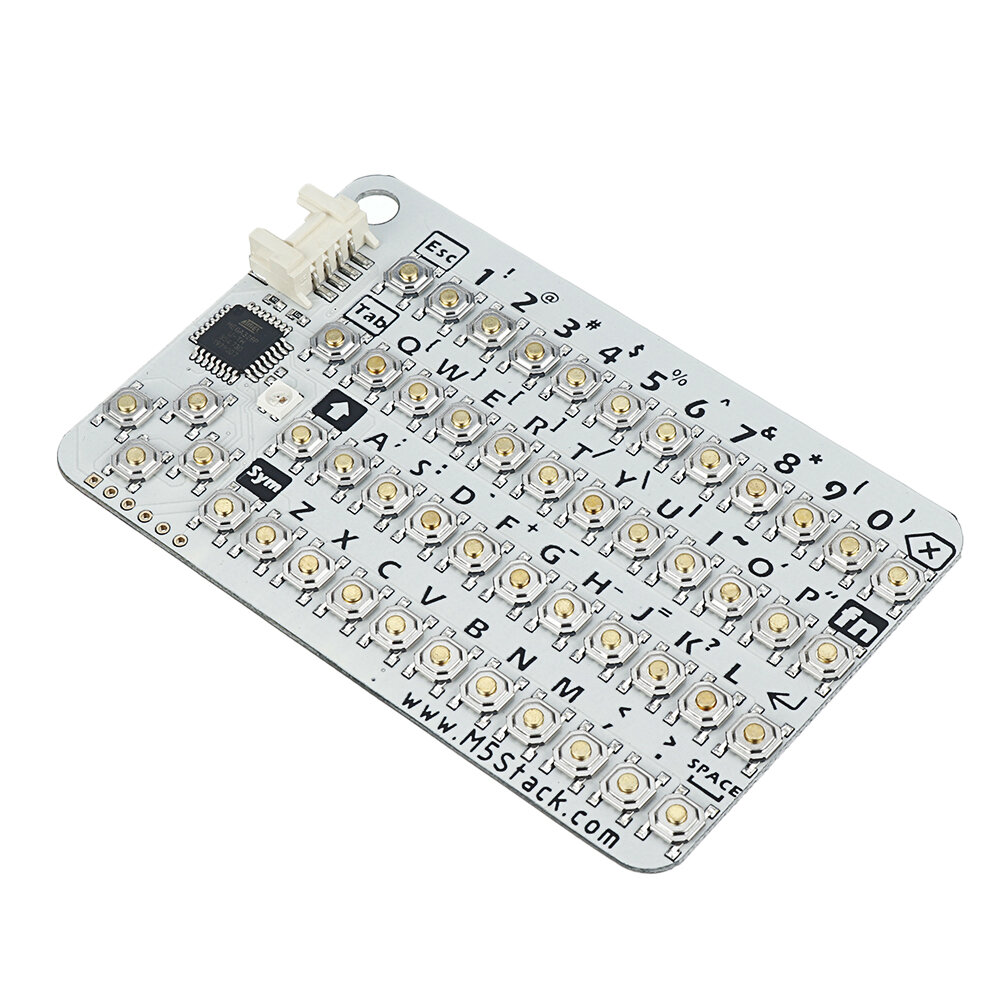

CarteKBest une unité peut implémenter un clavier QWERTY complet. Considérez que vous voulez créer des trucs sympas qui nécessitent une saisie et une interaction au clavier, mais le noyau M5 lui-même n'a que 3 boutons, voici l'unité CardKB flexible et puissante.

Il peut également réaliser une combinaison de boutons (Sym + Key, Shi ft + Key, Fn + Key) et produire une valeur de clé plus riche. Cette unité communique avec M5Core via le port GROVE A (interface IIC). L'adresse est 0x5F.

1. Description de la combinaison de boutons :

• Un seul bouton enfoncé, keyborad affichera la première valeur de clé (le bouton de lettre affichera une forme minuscule). Par exemple, si "Q" a été enfoncé, le clavier affichera "q" (minuscule).

• Sym+clé, keyborad affichera la deuxième valeur de clé. Par exemple, si "Sym" a été pressé une fois, puis "Q" a été pressé, le clavier affichera "{". Si "Sym" a été double-cliqué, le clavier verrouillera cette fonction, toutes les touches enfoncées produiront leur deuxième valeur de clé.

• Shi ft+clé, si un bouton alphabétique a été enfoncé, il affichera une forme majuscule. Par exemple, si "Shi ft" a été enfoncé une fois, puis "Q" a été enfoncé, le clavier affichera "Q". Si "Shi ft" a été double-cliqué, le clavier verrouillera cette fonction, toutes les touches de lettres enfoncées afficheront leur forme majuscule.

• Touche Fn + (combinaison de touches de fonction personnalisées), keyborad affichera la troisième valeur de clé. Vous pouvez personnaliser la fonction à laquelle la touche enfoncée correspond.

• Clavier complet, combinaison multi-touches
• Interface GROVE, prise en chargeUIFlowet pour
• Deux trous compatibles LEGAO

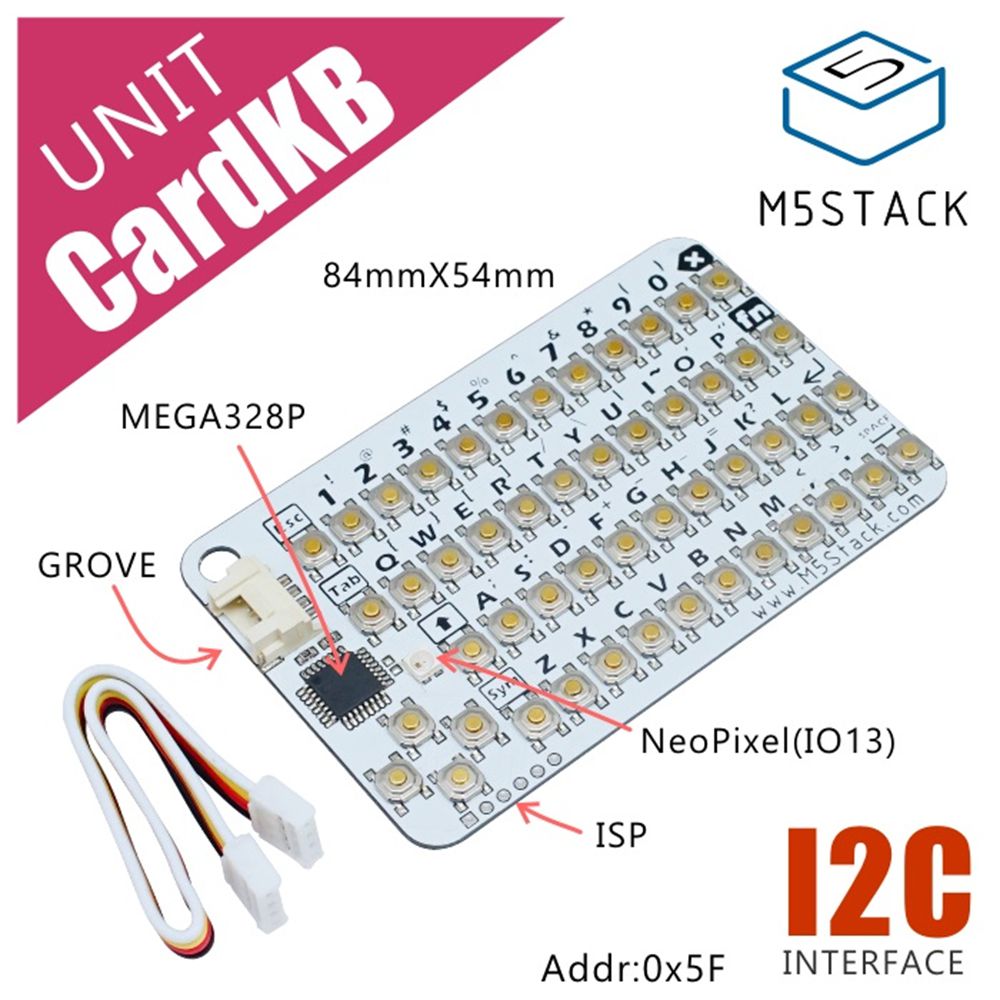

• Taille du produit : 84,6 mm x 54,2 mm x 6,5 mm
• Poids du produit : 20,1 g

EmballerInclureed:

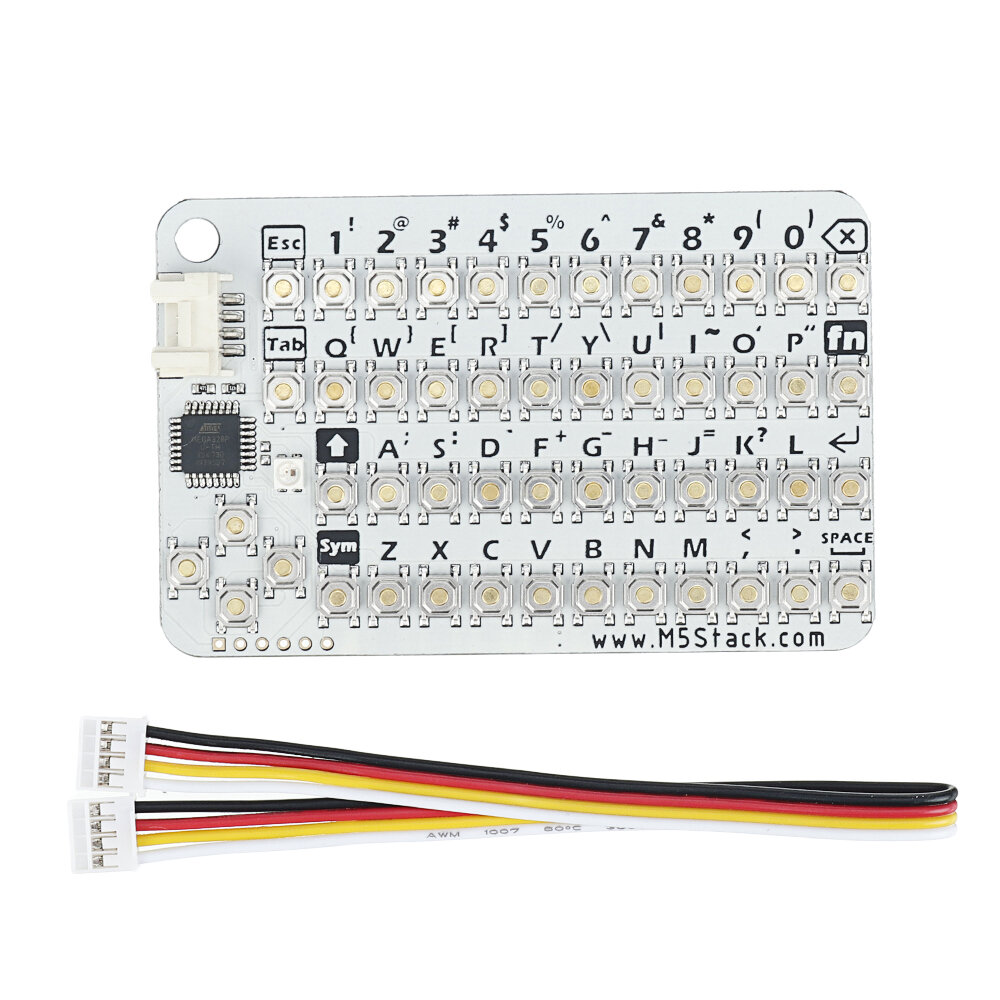

• 1x unité CardKB
• 1x GROVE Câble

Application:

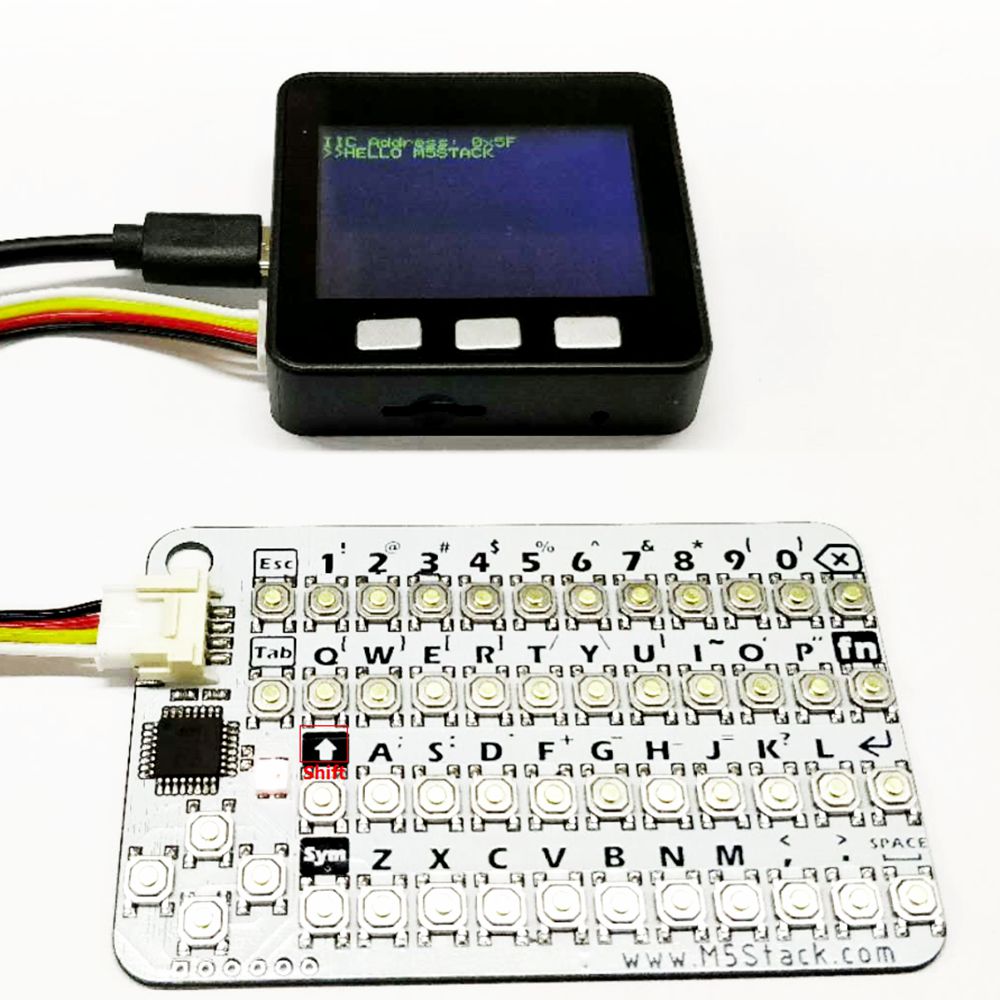

• Périphériques clavier pour M5Stack Core

Lien connexe :

• Vidéo officielle

• Forum

• Micrologiciel CardKB

EasyLoader

cliquez pour télécharger EasyLoader

1.EasyLoader est un graveur de programme simple et rapide. Chaque page de produit dans EasyLoader fournit un programme de cas lié au produit. Il peut être gravé sur le maître en quelques étapes simples et une série de vérifications de fonction peut être effectuée. .

2. Après avoir téléchargé le logiciel, double-cliquez pour exécuter l'application, connectez le périphérique M5 à l'ordinateur via le câble de données, sélectionnez les paramètres du port, cliquez sur"Brûler"pour commencer à brûler. (Pour la gravure M5StickC, veuillez régler le débit en bauds sur 750000 ou 115200)

3. Actuellement, EasyLoader ne convient qu'au système d'exploitation Windows, compatible avec le système M5 adopte ESP32 comme hôte central de contrôle. Avant d'installer pour M5Core, vous devez installer le pilote CP210X (vous n'avez pas besoin d'installer avec M5StickC comme contrôleur)Cliquez ici pour voir le tutoriel d'installation du pilote

Exemple:

1. pour IDE

Pour obtenir le code, veuillez cliquerici

Copier dans le presse-papierErreurCopié

2. UIFlow

Pour obtenir le code complet, veuillez cliquerici

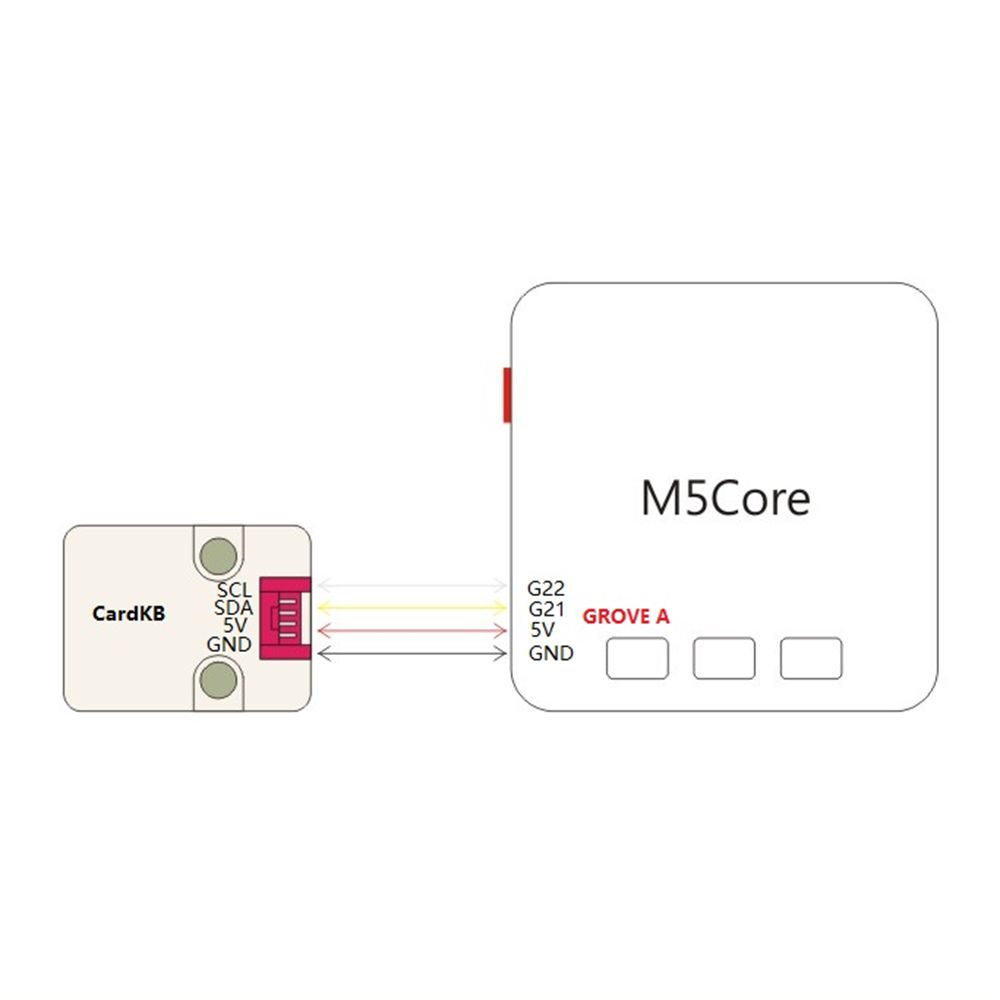

PinMap :

: https://m5stack.oss-cn-shenzhen.aliyuncs.com/EasyLoader/Unit/EasyLoader_CardKB.exe

1.EasyLoader est un graveur de programme simple et rapide. Chaque page de produit dans EasyLoader fournit un programme de cas lié au produit. Il peut être gravé sur le maître en quelques étapes simples et une série de vérifications de fonction peut être effectuée. .

2. Après avoir téléchargé le logiciel, double-cliquez pour exécuter l'application, connectez le périphérique M5 à l'ordinateur via le câble de données, sélectionnez les paramètres du port, cliquez sur"Brûler"pour commencer à brûler. (Pour la gravure M5StickC, veuillez régler le débit en bauds sur 750000 ou 115200)

3. Actuellement, EasyLoader ne convient qu'au système d'exploitation Windows, compatible avec le système M5 adopte ESP32 comme hôte central de contrôle. Avant d'installer pour M5Core, vous devez installer le pilote CP210X (vous n'avez pas besoin d'installer avec M5StickC comme contrôleur)Cliquez ici pour voir le tutoriel d'installation du pilote: https://docs.m5stack.com/#/en/related_documents/M5Burner?id=install-usb-driver

Exemple:

1. pour IDE

Pour obtenir le code, veuillez cliquerici: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/CARDKB/

Copier dans le presse-papierErreurCopié

2. UIFlow

Pour obtenir le code complet, veuillez cliquerici: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/CARDKB/UIFlow

PinMap :
