光纤贴片线类型解释:SC,LC,MPO和如何选择

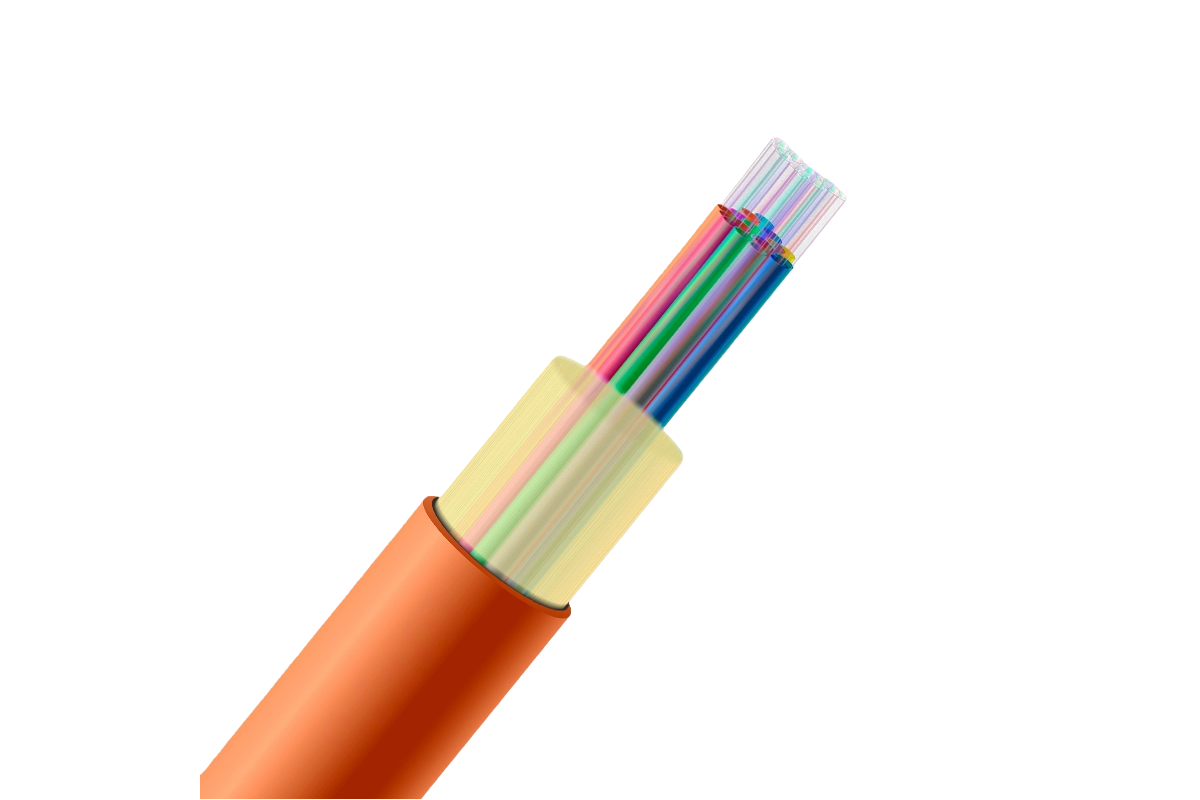

1。什么是光纤贴片线?

光纤贴片线是两端连接器的电缆,用于连接光收发器、贴片面板、开关和电信设备。与同轴电缆不同,光纤贴片线使用玻璃芯传输衰减极低的光信号,使其成为现代数据中心、FTTH网络、5G系统和工业通信所必需的。





光纤贴片线通常包括:

• 核心 (8-10μm 用于单模,50–62.5 μm 用于多模)

• 包层 (降低折射率以保持内部光线)

• 防护服 (PVC、LSZH或加固材料)

2。主要光纤贴片线型

纤维贴片线按分类 纤维类型, 连接器类型,和 应用。

A.纤维类型

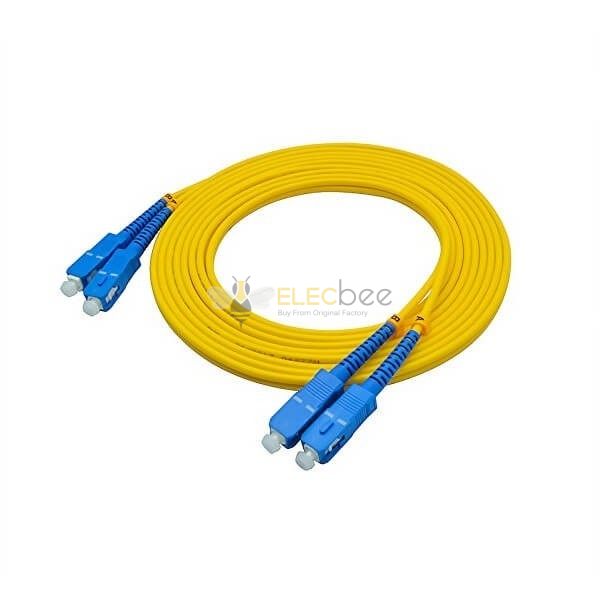

单一模式(SMF)

颜色:黄色

• 核心:8-10μm

• 距离:长达40公里或更多

• 应用:电信、长途、骨干网络

• 连接器颜色: 蓝色(UPC) 绿色(APC)

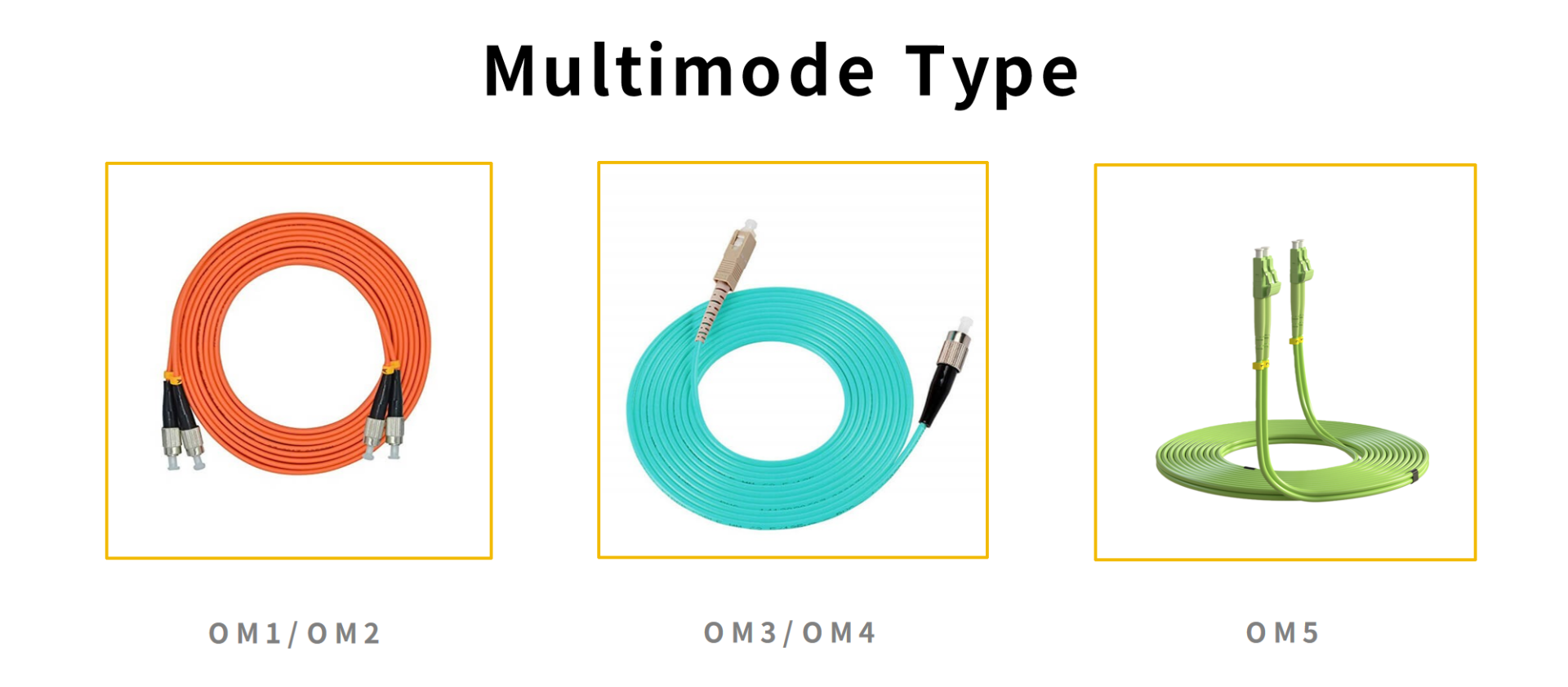

多模(MMF)

• 颜色: 橙色(OM1/OM2),Aqua(OM3/OM4),石灰绿色(OM5)

• 核心:50 μm / 62.5 μm

• 距离:短程,1-550米

• 应用:局域网、数据中心、服务器机房

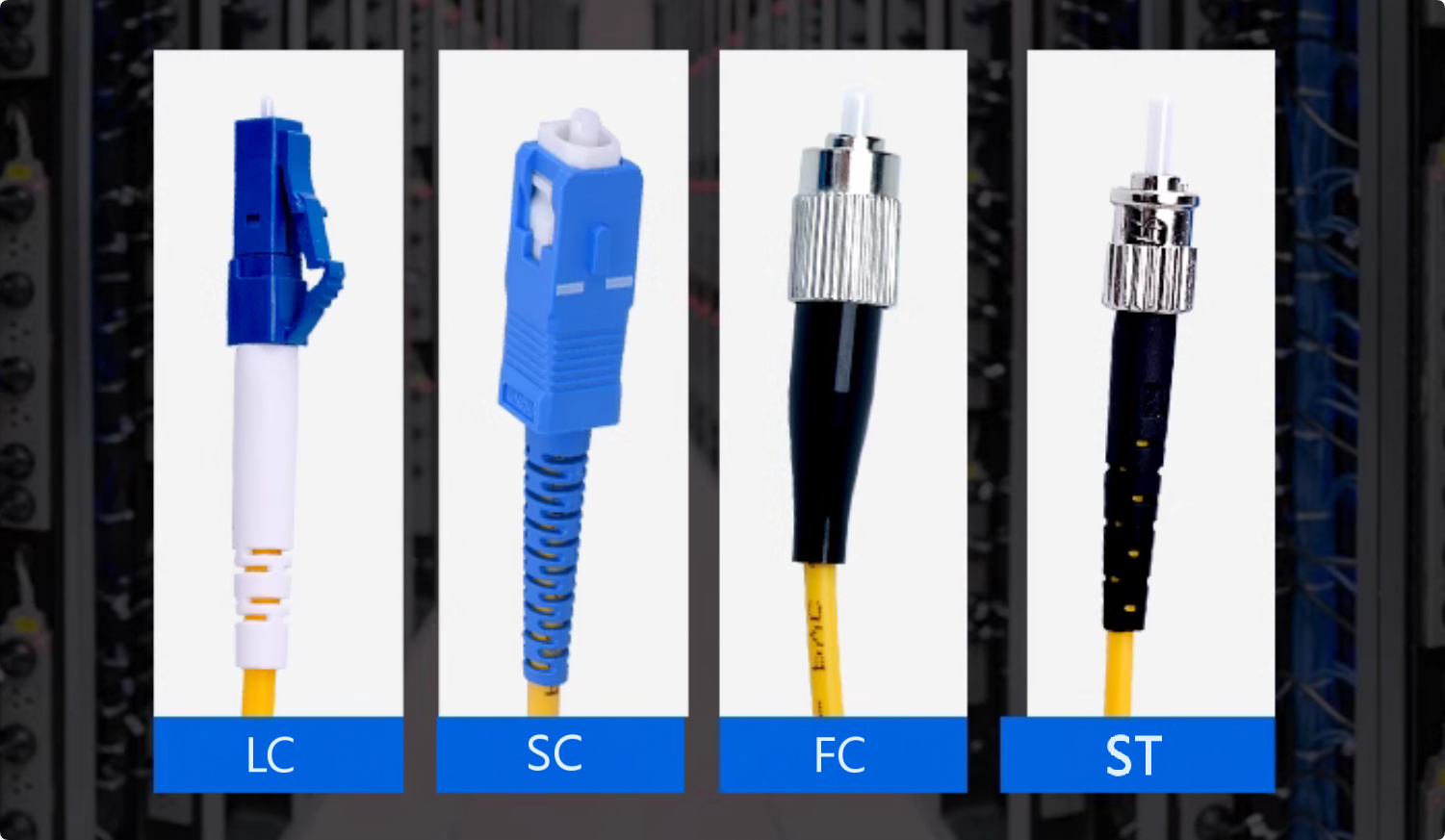

B.按连接器类型

SC(Subscriber Connector)

• 推拉设计

• 常见于 FTTH 和电信系统

朗讯连接器

• 小尺寸

• 最适合高密度交换机和数据中心

• 2025年使用最广泛的连接器

ST(直脚尖)

• Twist-lock(英语:Twist-lock)

• 用于传统工业网络

Ferrule 连接器

• 螺丝

• 稳定、耐振

MPO / MTP 高 可 连接

• 多纤维连接器(8/12/24/48 内核)

• 40G/100G/400G/800G 数据中心必不可少

• 支持并行光学和骨干结构布线



3。单模vs多模光纤贴片

4。连接器类型 比较: SC vs LC vs MPO

SC VS LC



LC 与 MPO/MTP 比赛

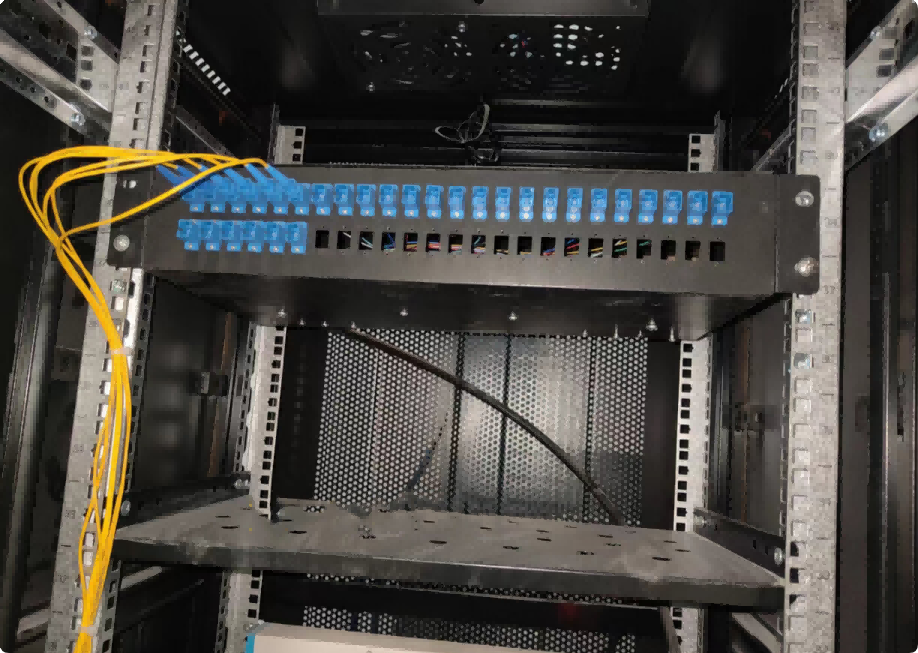

趋势2025:大型数据中心越来越多地采用MPO + LC混合架构。



5.2025年如何选择合适的光纤贴线

A.确定纤维类型

• 长距离 单模OS2

• 短距离 → 多模 OM3/OM4/OM5

B.选择连接器类型

• 高密度开关 LC

• 40G/100G/400G 骨干 MPO/MTP

• FTTH → SC/APC

C。考虑带宽和未来扩展

• 升级到100G/200G → 选择 OM4

• 未来400G/800G → OM5 + MTP/MPO (MTP)

D.夹克与环境

• 数据中心 → LSZH

• 工业 → 装甲或坚固的夹克



6。使用纤维贴片线的提示

A.确保两端匹配相同 波长 和 连接器类型。

B.避免过度弯曲;跟随 最小弯道半径。

C。始终安装 防尘帽 防止污染。

D.使用清洁连接器 纤维清洗工具 使用前。



7。常见问题解答(FAQ)

Q1:UPC和APC连接器有什么区别?

UPC是蓝色的,APC是绿色的。APC具有8°角度的端脸,用于较低的返回损耗,建议用于FTTH和RF视频。

Q2:LC比SC好吗?

LC更小,更适合现代高密度设备。

Q3:MPO和MTP——它们是一样的吗?

MTP是MPO的增强版本,具有更好的性能和更低的插入损耗。



8.结论

选择合适的光纤贴片线取决于距离、带宽、连接器类型和未来的扩展需求。无论您是需要 SC、LC 还是 MPO/MTP 电缆,Elecbee 都为数据中心、电信和工业应用提供高质量的光纤连接解决方案。
