Что такое разъём RJ45?
Разъём RJ45 — это стандартный интерфейс, используемый для Ethernet-сетей, широко применяемый в таких устройствах, как маршрутизаторы, ПК, коммутаторы и системы промышленного управления. Термин «RJ» означает Registered Jack — стандартизированный сетевой интерфейс, определённый FCC (Федеральной комиссией по связи США).
В семействе разъёмов RJ — включая RJ11, RJ14 и RJ25 — разъём RJ45 специально разработан для передачи данных и поддерживает конфигурацию 8 позиций, 8 контактов (8P8C), что делает его наиболее распространённым разъёмом для современной сетевой связи.
Структура и компоненты разъёма RJ45
Штекер RJ45 и гнездо RJ45
Разъём RJ45 состоит из двух основных частей:
-
Штекер RJ45 (мужской разъём):
Обычно устанавливается на кабеле и имеет 8 контактов для передачи сигнала. -
Гнездо RJ45 (женский разъём):
Обычно монтируется на печатной плате или панели устройства, также называется сетевым портом.

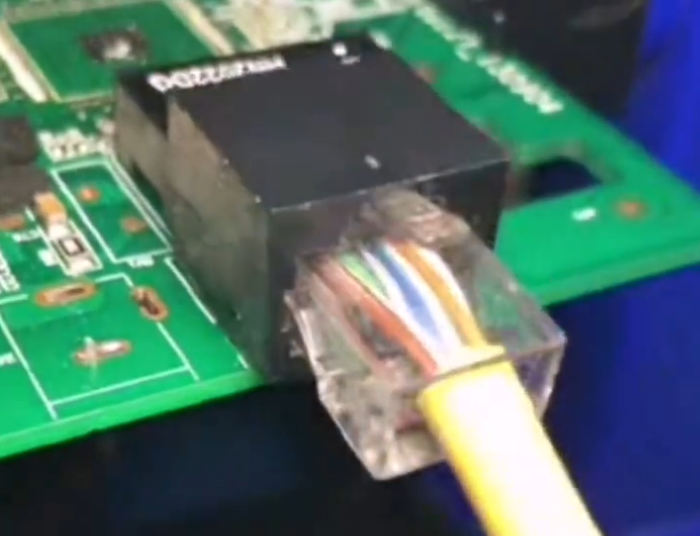

В большинстве электронных устройств гнездо RJ45 интегрировано в устройство, а штекер используется на стороне кабеля.

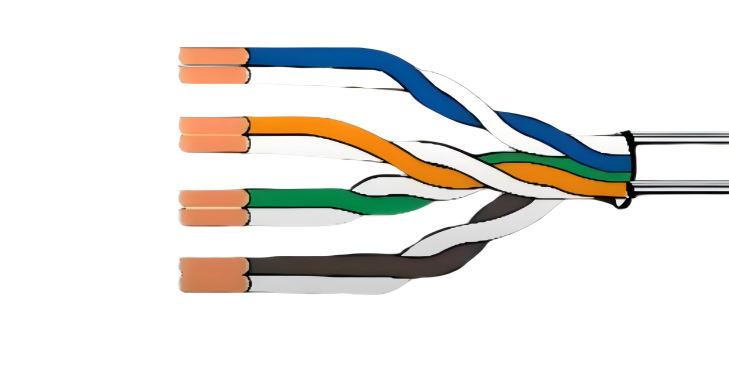

Конфигурация контактов
Разъём RJ45 использует 8-контактную конфигурацию, поддерживающую высокоскоростную передачу данных. Каждый контакт участвует в передаче и приёме сигналов, обеспечивая стабильную сетевую связь.
Типы разъёмов RJ45
Through-Hole и SMT разъёмы RJ45
-
Through-Hole RJ45:
Обеспечивают более высокую механическую прочность и подходят для промышленного применения и жёстких условий эксплуатации. -
SMT (поверхностный монтаж) RJ45:
Подходят для компактных печатных плат и автоматизированного производства.
Прямые и угловые RJ45 разъёмы
-
Прямые (180°) RJ45:
Используются, когда кабель выходит прямо наружу.
-
Угловые (90°) RJ45:
Идеальны для экономии пространства в компоновке печатной платы.

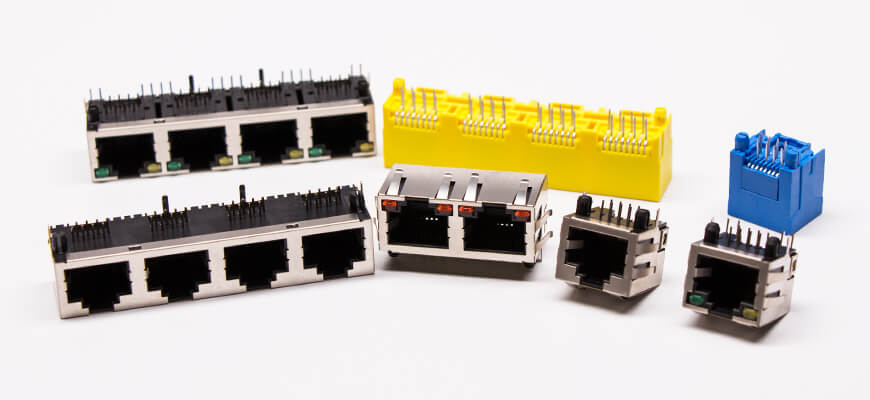

Однопортовые и многопортовые RJ45
-
Однопортовый RJ45:
Используется в стандартных устройствах. -
Многопортовый RJ45:
Используется в коммутаторах, серверах и сетевых концентраторах, где требуется несколько подключений.
Экранированные и неэкранированные RJ45

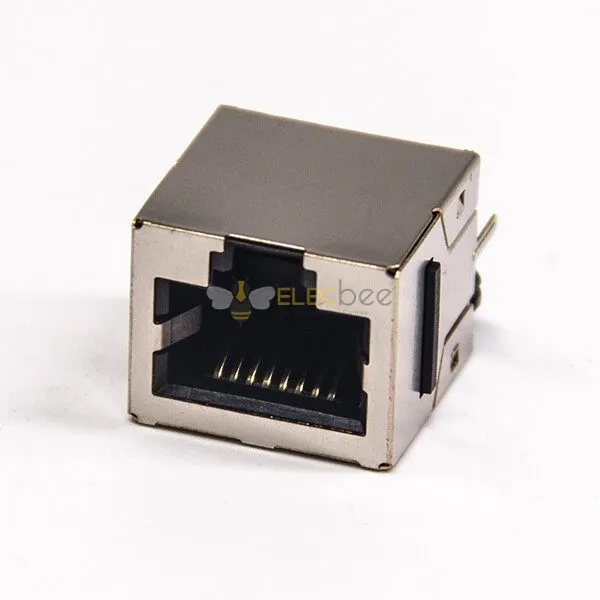

Что такое экранированный RJ45?
Экранированный разъём RJ45 имеет металлический экран, который снижает электромагнитные помехи (EMI) и обеспечивает более стабильную передачу сигнала.
Когда использовать экранированный или неэкранированный
-
Экранированный RJ45:
Рекомендуется для промышленной среды, высокочастотных приложений или зон с сильными помехами. -
Неэкранированный RJ45:
Подходит для обычных домашних или офисных сетей с низким уровнем помех.

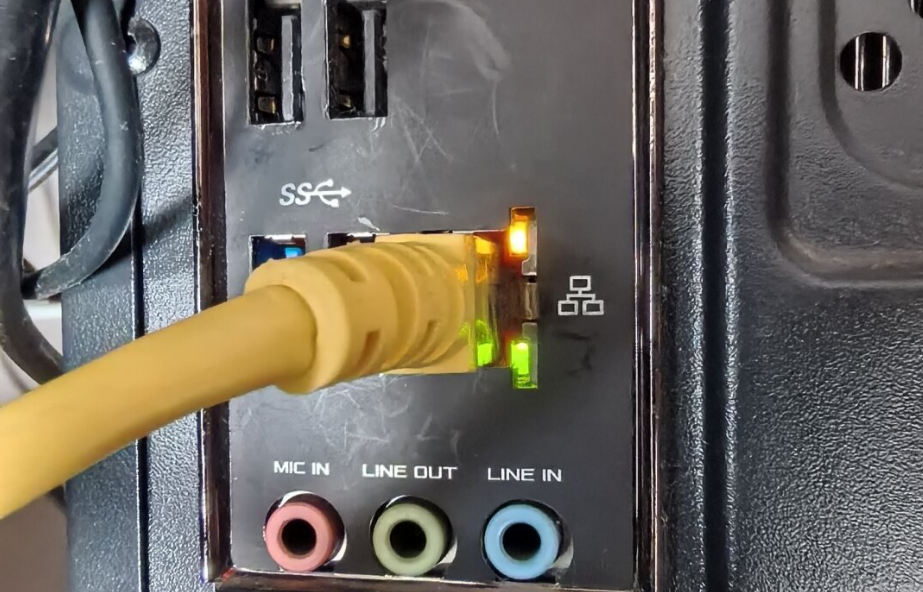

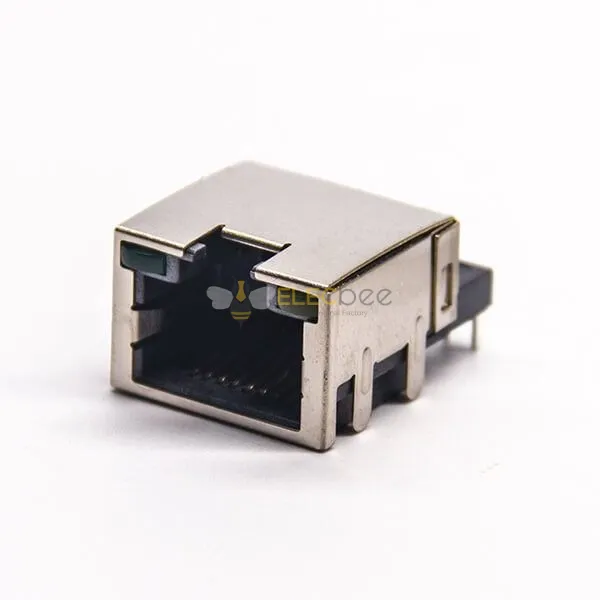

RJ45 с LED-индикаторами
Функции LED и значения цветов
Многие гнёзда RJ45 оснащены встроенными LED-индикаторами для мониторинга состояния в реальном времени:
-
Жёлтый LED: питание
-
Зелёный LED: активность передачи данных
Некоторые конструкции могут использовать два зелёных LED или другие цветовые комбинации в зависимости от требований системы.

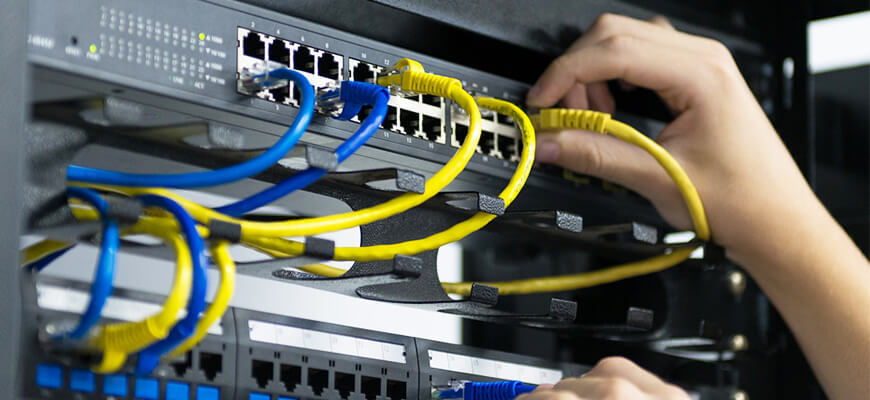

Применение в сетевом оборудовании
RJ45 с LED широко используются в:
-
Маршрутизаторах и коммутаторах
-
Сетевых интерфейсных картах (NIC)
-
Промышленном Ethernet-оборудовании
Они помогают быстро определить состояние подключения и активности.
Покрытие и материалы RJ45
Позолота и никелевое покрытие
Контакты RJ45 обычно имеют следующие покрытия:
-
Позолота:
Обеспечивает высокую проводимость и устойчивость к коррозии. -
Никелевое покрытие:
Обеспечивает прочность и экономичность.
Влияние на производительность и долговечность
Качественное покрытие улучшает:
-
Целостность сигнала
-
Надёжность контакта
-
Срок службы разъёма
Основные области применения RJ45
Потребительская электроника
RJ45 широко используется в:
-
ПК и ноутбуках
-
Маршрутизаторах и коммутаторах
-
Игровых консолях
-
Устройствах умного дома
Промышленные и коммуникационные системы
В промышленной и профессиональной среде RJ45 применяется в:
-
Системах автоматизации
-
Системах видеонаблюдения
-
Медицинском оборудовании
-
Инфраструктуре связи
Как выбрать подходящий RJ45
Ключевые факторы выбора
При выборе RJ45 учитывайте:
-
Тип монтажа (Through-hole или SMT)
-
Необходимость экранирования
-
Конфигурация портов (один или несколько)
-
Наличие LED-индикаторов
Замечания по проектированию PCB
При интеграции в печатную плату необходимо учитывать доступное пространство, ориентацию (90° или 180°) и механическую прочность для достижения оптимальной производительности.
Заключение
Разъём RJ45 остаётся ключевым компонентом современных сетей, обеспечивая надёжное и стандартизированное соединение в широком спектре приложений. Понимание его структуры, типов и критериев выбора помогает инженерам и закупщикам выбирать оптимальные решения для стабильной и эффективной передачи данных.
Для высококачественных RJ45-разъёмов — включая экранированные, многопортовые и варианты с LED — такие платформы, как Elecbee, предлагают широкий ассортимент стандартных и индивидуальных решений.
