5,5x2,1 и 5,5x2,5: размеры, совместимость и выбор разъёмов DC

Сравните разъёмы DC 5,5x2,1 и 5,5x2,5 по внутреннему контакту, рискам соединения, методам измерения и току. Выберите подходящий разъём Elecbee.

Краткий ответ: штекеры DC 5,5x2,1 и 5,5x2,5 имеют одинаковый номинальный наружный диаметр 5,5 мм. Второе число обозначает внутренний диаметр ответного контакта: 2,1 мм или 2,5 мм. Код размера не определяет длину корпуса, полярность, напряжение или номинальный ток. Эти два размера нельзя безопасно заменять друг другом.

Перед покупкой используйте следующее правило:

Требование устройства Что выбрать Чего делать нельзя
Внутренний контакт 2,1 мм 5,5x2,1 Не вставляйте штекер 2,5 мм в гнездо с усилием
Внутренний контакт 2,5 мм 5,5x2,5 Не считайте штекер 2,1 мм достаточно близким по размеру
Размер ещё не подтверждён Проверьте datasheet или измерьте Не заказывайте только по наружному диаметру 5,5 мм

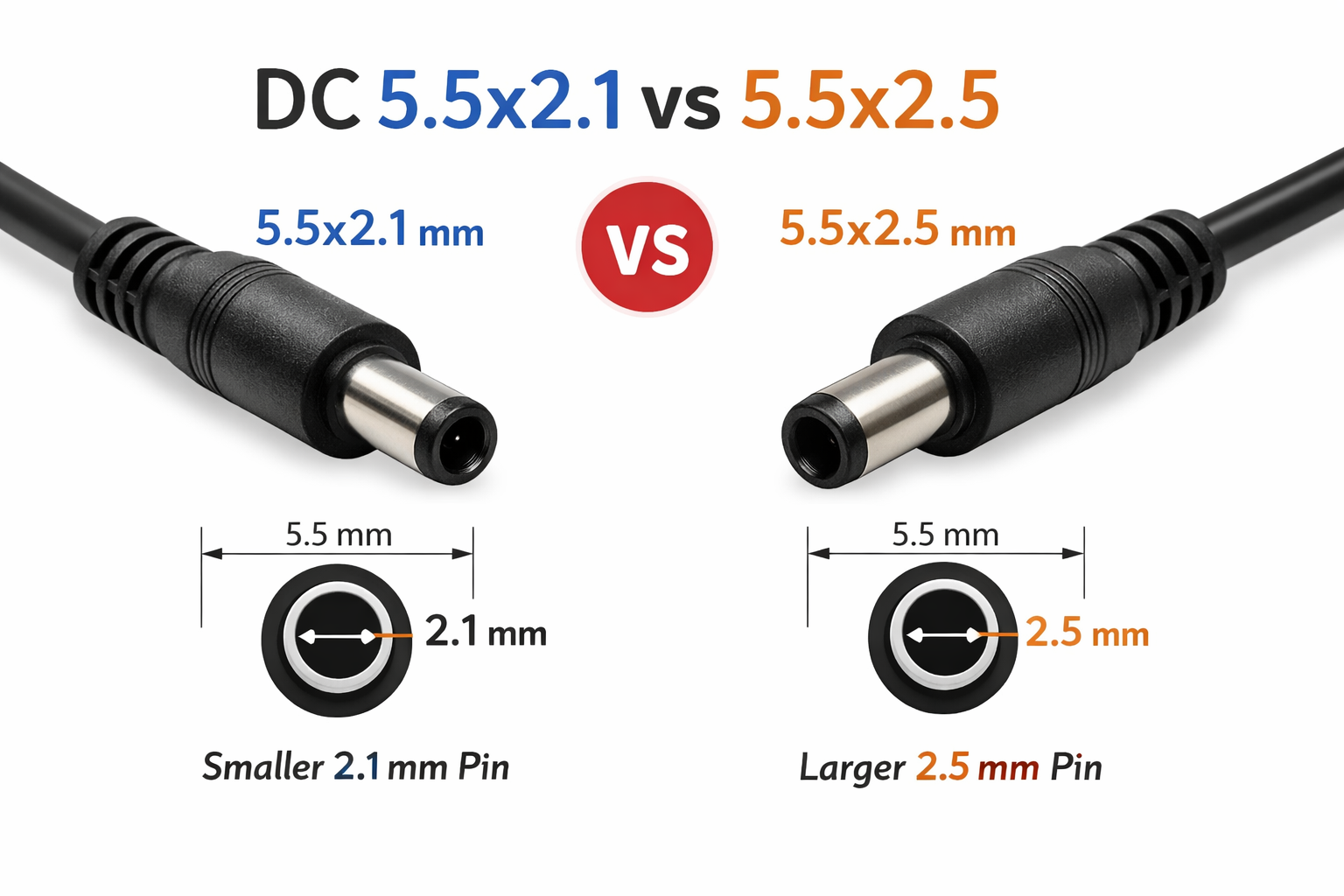

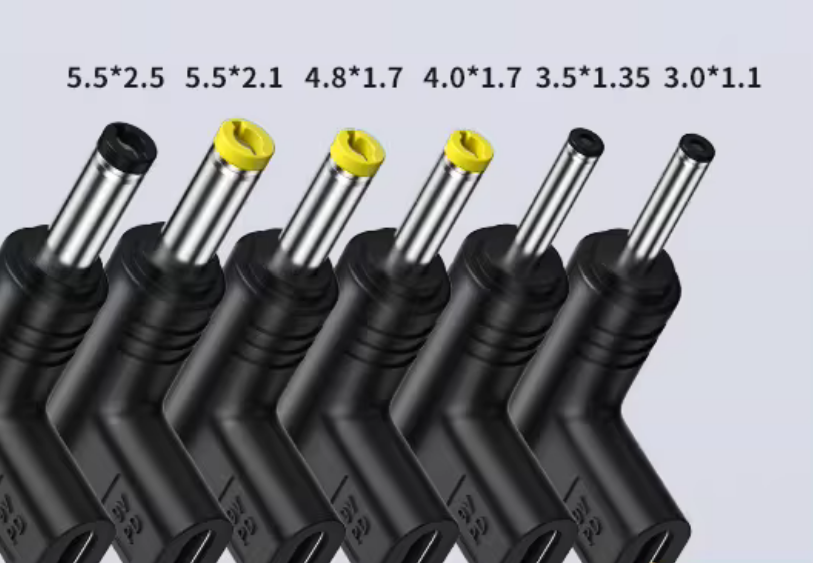

Сравнение разъёмов DC 5,5x2,1 и 5,5x2,5 с одинаковым наружным и разными внутренними диаметрами
Рис. 1: наружный корпус обоих штекеров имеет номинальный диаметр 5,5 мм, но ответные внутренние контакты различаются.

Что означают 5,5x2,1 и 5,5x2,5?

Размер цилиндрического разъёма DC обычно записывают как наружный диаметр x внутренний диаметр контакта. Такое сокращение удобно для поиска, но описывает не всю механическую конструкцию.

  • 5,5x2,1: номинальный наружный диаметр 5,5 мм и номинальный внутренний контакт 2,1 мм.
  • 5,5x2,5: номинальный наружный диаметр 5,5 мм и номинальный внутренний контакт 2,5 мм.
  • DC5521 и DC5525: альтернативные названия тех же размерных семейств.

Встречаются варианты 5.5 x 2.1, 5.5*2.1, 5.5/2.1, 5.5-2.1 и аналогичные записи для 2,5. Обычно это разные поисковые форматы, а не подтверждение взаимозаменяемости.

Второе число также не описывает длину корпуса, форму пружины, полярность, напряжение или номинальный ток. Эти параметры проверяются отдельно.

У штекера внутренний размер относится к отверстию или контакту, который принимает центральный контакт гнезда. У гнезда размер связан с центральным контактом и пружинным элементом. Производители используют разную терминологию, поэтому сначала уточните, штекер перед вами или гнездо.

Устройство штекера и гнезда DC с наружным корпусом, центральным контактом, внутренним контактом и глубиной вставки
Рис. 2: корпус, центральный контакт, давление пружины и глубина вставки влияют на надёжность соединения.

Таблица размеров 5,5x2,1 и 5,5x2,5

Параметр 5,5x2,1 5,5x2,5 Что проверить
Номинальный наружный диаметр 5,5 мм 5,5 мм Сопряжение наружного корпуса
Номинальный внутренний диаметр 2,1 мм 2,5 мм Центральный контакт или ответный элемент
Длина корпуса Не задана кодом Не задана кодом Глубина вставки и зазор у буртика
Полярность Не задана кодом Не задана кодом Плюс или минус на центральном контакте
Напряжение Не задано кодом Не задано кодом Вход устройства и выход адаптера
Номинальный ток Не задан кодом Не задан кодом Datasheet точного артикула

Разница 0,4 мм почти не видна глазом, но для контактной системы она существенна. Разъём может иметь плохой электрический контакт, не будучи заметно деформированным.

Если соединение сработало на столе, это не доказывает его безопасность. Механический люфт может привести к периодическому пропаданию питания, падению напряжения или нагреву под нагрузкой.

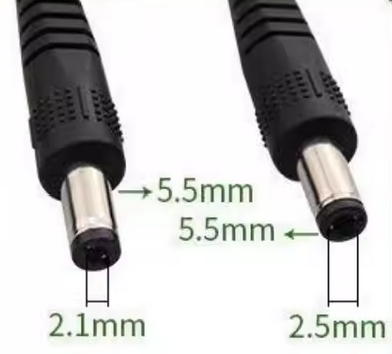

Крупный план разных внутренних контактов разъёмов DC 5,5x2,1 и 5,5x2,5
Рис. 3: именно внутренний контакт отличает эти два размерных семейства.

Можно ли заменять 5,5x2,1 и 5,5x2,5 друг другом?

Нет. Даже если штекер визуально входит в гнездо, он не является безопасной заменой.

Неверное соединение Возможное последствие Типичные признаки
Штекер 2,5 мм в гнезде 2,1 мм Внутренний контакт больше центрального контакта гнезда. Соединение может быть свободным или неполным. Пропадание питания при движении кабеля, повышенное сопротивление, нагрев, падение напряжения, перезагрузка под нагрузкой
Штекер 2,1 мм в гнезде 2,5 мм Штекер может не надеться на более крупный центральный контакт. При усилии контакт гнётся или пружинный элемент разжимается. Неполная вставка, отсутствие питания, повреждение гнезда, ослабление после установки правильного штекера

Если неправильная пара «работает», обычно это означает лишь частичный контакт. Допуски, давление пружины, износ и глубина вставки делают результат непредсказуемым для разных устройств.

Прекратите использование, если штекер болтается, требует усилия, нагревается или работает только при определённом положении кабеля.

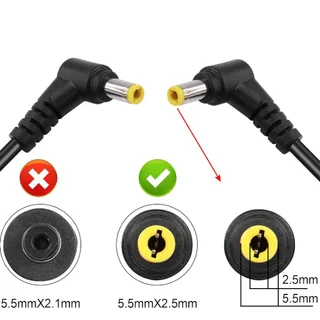

Предупреждение о недопустимости считать разъёмы DC 5,5x2,1 и 5,5x2,5 взаимозаменяемыми
Рис. 4: частичное соединение может недолго работать, но остаётся ненадёжным при движении и нагрузке.

Что происходит при использовании неправильного разъёма?

Неверное соединение не всегда отказывает сразу. Сначала оно может проявляться как трудно диагностируемая периодическая неисправность.

  • питание пропадает при перемещении кабеля
  • устройство перезагружается при росте тока
  • зарядка периодически начинается и прекращается
  • штекер или гнездо нагреваются через короткое время
  • напряжение на устройстве нестабильно
  • разъём работает только при боковом нажатии
  • износ или люфт сохраняются после установки правильного штекера

Если тот же адаптер нормально работает с другим устройством, сравнивайте всю контактную систему, а не только выходное напряжение.

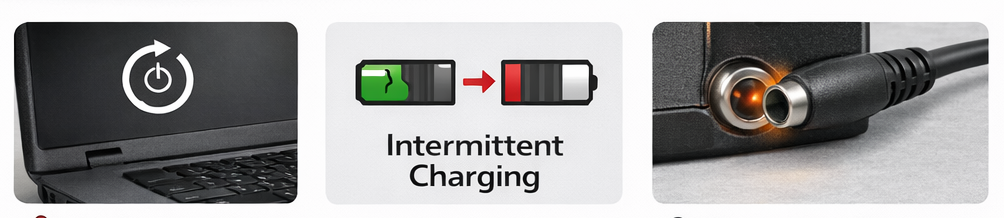

Признаки неправильного разъёма DC: люфт, нагрев, падение напряжения и периодические отключения
Рис. 5: плохой контакт проявляется нагревом, падением напряжения, отключением или механическим повреждением.

Всегда ли 2,5 мм означает больший номинальный ток?

Нет. Обозначения 5,5x2,1 и 5,5x2,5 не задают номинальный ток.

Допустимый ток зависит от конкретной конструкции:

  • материал и покрытие контактов
  • площадь контакта и давление пружины
  • допуски штекера и гнезда
  • сечение и длина проводников
  • пайка, опрессовка и защита от натяжения
  • режим работы и допустимый нагрев
  • условия испытаний производителя

Больший номинальный внутренний диаметр может позволять иную конструкцию контакта, но не является универсальным значением тока. Изделия обоих семейств могут иметь разные рейтинги. Всегда проверяйте datasheet точного штекера, гнезда или кабельного узла.

Bel отмечает, что характеристики штекера зависят от проводника и конструкции контакта, а DigiKey рекомендует измерять изделие, а не судить по внешнему виду. Вывод одинаков: нужно идентифицировать полный артикул, а не только две цифры размера.

Какой размер встречается чаще: 5,5x2,1 или 5,5x2,5?

Оба широко распространены. Единого стандарта для всех производителей нет.

5,5x2,1 часто используется в бытовой низковольтной электронике, роутерах, камерах видеонаблюдения, LED-оборудовании, аксессуарах для плат разработки и многих устройствах на 12 В.

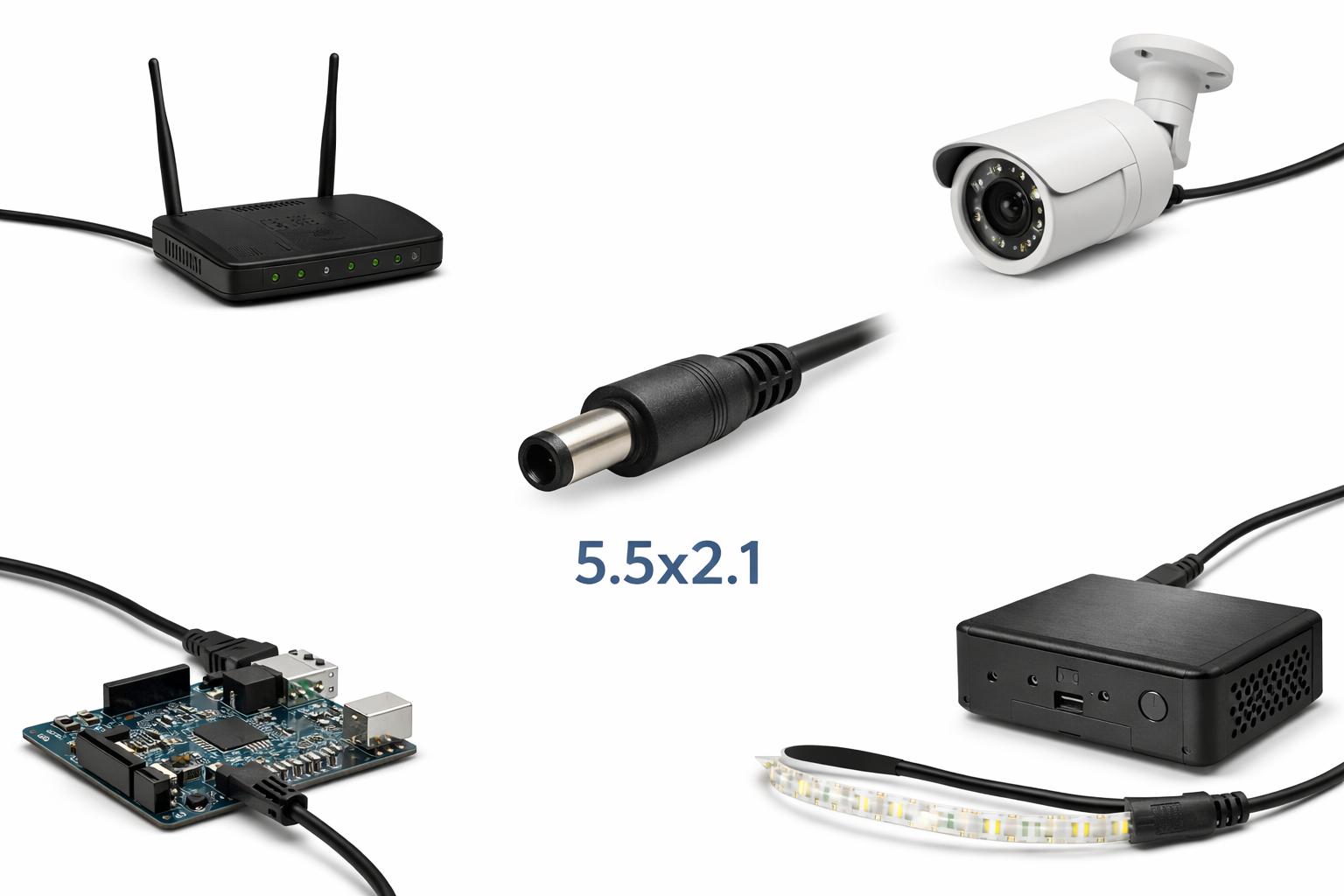

Типичное применение разъёмов DC 5,5x2,1 в роутерах, камерах, LED-оборудовании и электронике на 12 В
Рис. 6: 5,5x2,1 распространён в общей электронике на 12 В и встраиваемых устройствах.

5,5x2,5 встречается в некоторых ноутбуках, мониторах, аудиоустройствах, более мощных адаптерах, специальном промышленном оборудовании и фирменных системах питания.

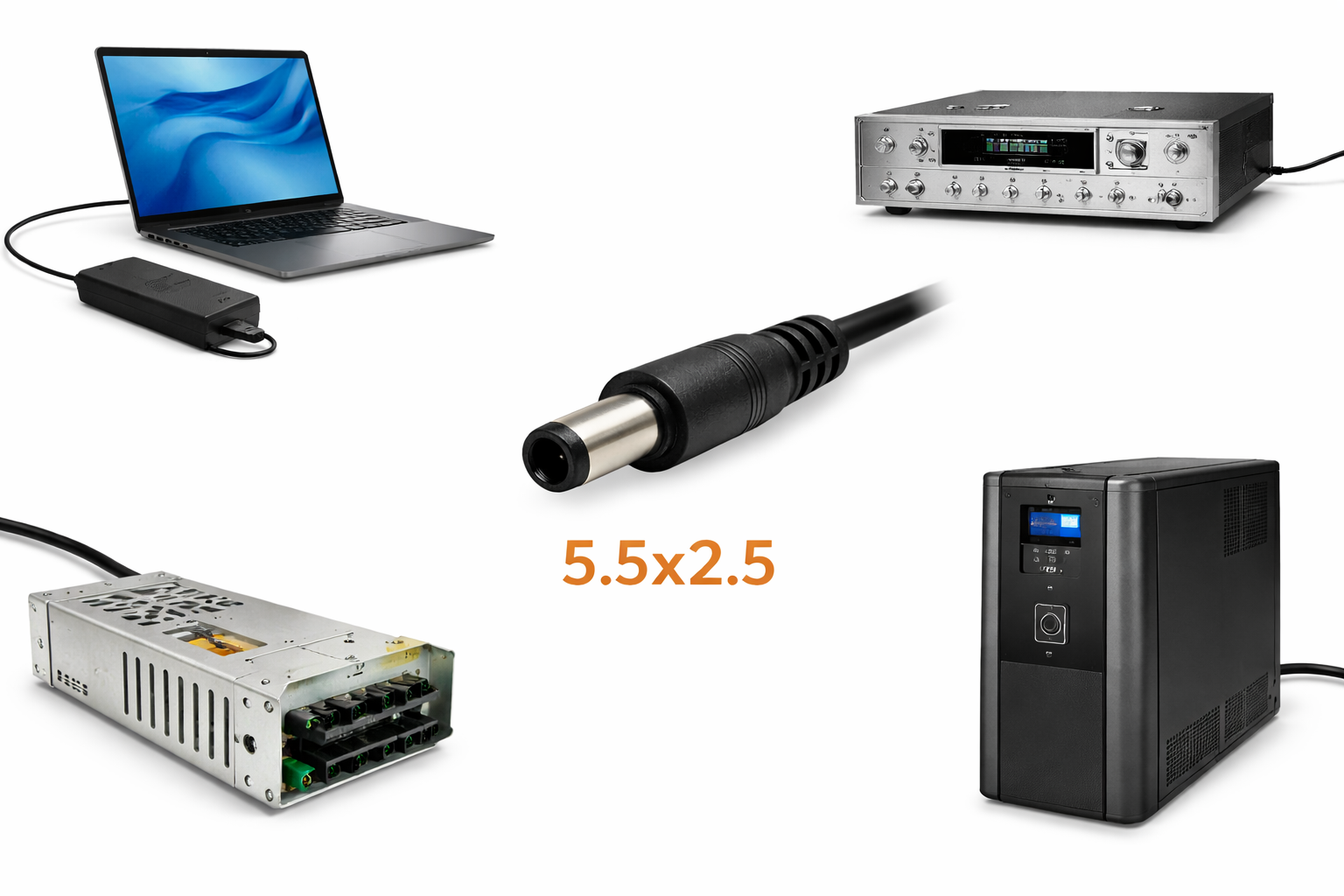

Типичное применение разъёмов DC 5,5x2,5 в ноутбуках, мониторах, аудиоустройствах и промышленном оборудовании
Рис. 7: 5,5x2,5 применяется в другом наборе устройств, но размер сам по себе не доказывает больший ток.

Распространённость на рынке не является характеристикой совместимости. Документация устройства важнее того, какой размер чаще встречается в интернете.

Как определить правильный размер разъёма

1. Сначала проверьте документацию устройства

Ищите полную спецификацию разъёма в руководстве, сервисной документации или datasheet. Не ограничивайтесь словами «разъём 5,5 мм». Если гнездо углублено или используется специальный штекер, проверьте также длину корпуса.

2. Проверьте этикетку оригинального адаптера

На ней могут быть указаны напряжение, ток, полярность и иногда размеры штекера. Не определяйте размер по мощности адаптера.

3. Измерьте штангенциркулем

  1. наружный диаметр корпуса штекера
  2. внутреннее отверстие штекера или центральный контакт гнезда
  3. полезную длину корпуса

Сделайте несколько измерений и не прикладывайте чрезмерное усилие. Разница 0,4 мм настолько мала, что линейка или визуальная оценка легко приводят к ошибке.

4. Без штангенциркуля используйте только проверенный образец

Сравните без усилия с уже подтверждённым штекером 2,1 мм или 2,5 мм. DigiKey также описывает простые способы сравнения для ориентировочной проверки, но они не заменяют измерение конкретного изделия или datasheet.

Никогда не используйте силу как способ проверки размера. Штекер, который приходится вдавливать, не подходит.

5. Проверьте электрический интерфейс

  • выходное напряжение адаптера
  • допустимый ток
  • полярность: плюс или минус на центральном контакте
  • размеры штекера и гнезда
  • длина корпуса и глубина вставки
  • сечение кабеля при значительном токе

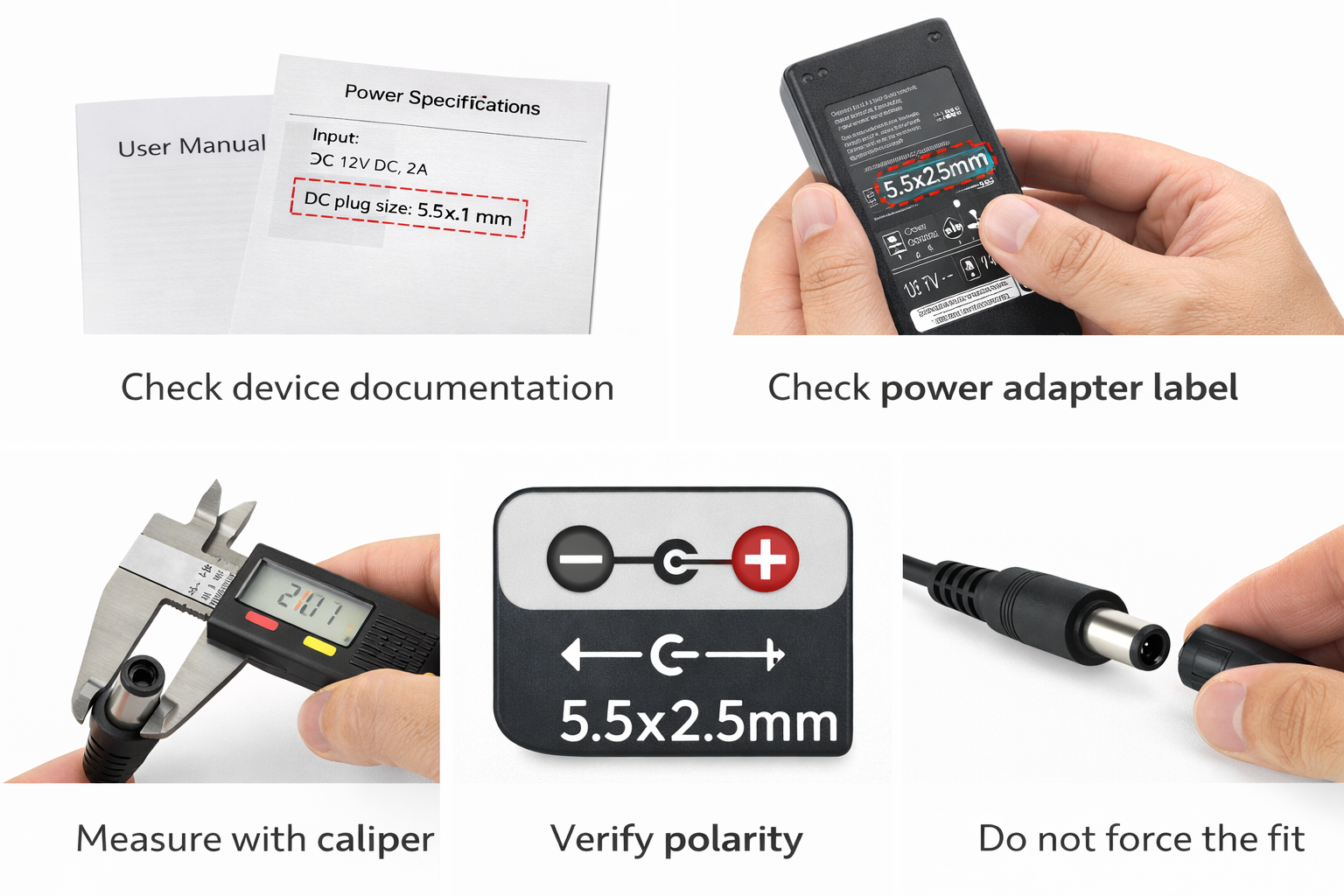

Определение правильного размера разъёма DC по документации, этикетке адаптера, штангенциркулю и проверке полярности
Рис. 8: документация, размеры, полярность и электрические параметры проверяются как единый процесс выбора.

Контрольный список перед покупкой сменного штекера DC

Проверка Вопрос
Наружный диаметр Ответный корпус имеет номинальный размер 5,5 мм?
Внутренний контакт Устройству требуется 2,1 мм или 2,5 мм?
Длина корпуса Штекер достигает контакта, не упираясь и не оставляя корпус открытым?
Полярность Плюс или минус расположен в центре?
Напряжение Выход адаптера точно соответствует входу устройства?
Ток Конкретный разъём и кабель выдерживают нагрузку с запасом?
Кабель Сечение подходит для тока и допустимого падения напряжения?
Применение Изделие рассчитано на частые подключения, переноску или стационарную установку?

Не выбирайте штекер только потому, что наружный корпус выглядит подходящим. Более мощный адаптер не становится безопасным, если отличаются напряжение, полярность или разъём.

Как выбрать правильный разъём DC 5,5 мм

Начинайте с гнезда устройства:

Для запроса цены указывайте полную спецификацию интерфейса, а не только DC 5.5x2.1 или DC 5.5x2.5.

Частые вопросы

Может ли штекер 5,5x2,5 войти в гнездо 5,5x2,1?

Он может войти, поскольку оба корпуса имеют номинальный наружный размер 5,5 мм. Однако внутренний контакт 2,5 мм больше центрального контакта 2,1 мм. В результате соединение может быть свободным или неполным, что приводит к пропаданию питания, падению напряжения или нагреву. Механическое совпадение не делает пару безопасной.

Может ли штекер 5,5x2,1 войти в гнездо 5,5x2,5?

Обычно он не вставляется правильно: отверстие 2,1 мм слишком мало для контакта 2,5 мм. При усилии можно повредить штекер, согнуть контакт гнезда или разжать пружину. Никогда не проверяйте совместимость силой.

5,5x2,5 лучше, чем 5,5x2,1?

Ни один размер не является универсально лучшим. Выбирайте размер, указанный производителем устройства. Допустимый ток определяется конструкцией, материалами, контактной системой, кабелем и рейтингом производителя, а не только числом 2,5 мм.

2,1 мм или 2,5 мм означают диаметр центрального контакта?

Это номинальный размер ответного внутреннего контакта. У штекера он относится к внутреннему отверстию, у гнезда — к центральному контакту и пружине. Перед измерением уточните, какой тип изделия у вас.

Включает ли размер 5,5x2,1 длину корпуса?

Нет. Два штекера с одинаковыми наружным и внутренним диаметрами могут иметь разную полезную длину и по-разному работать в углублённом гнезде.

Как отличить 2,1 мм от 2,5 мм без штангенциркуля?

Сравните без усилия с уже подтверждённым штекером 2,1 мм или 2,5 мм. Поскольку разница составляет всего 0,4 мм, штангенциркуль, datasheet или чертёж поставщика остаются более надёжными.

Можно ли постоянно использовать переходник 2,1/2,5?

Только если он рассчитан на это направление, напряжение, ток, полярность и условия эксплуатации. Переходник меняет механический интерфейс, но не исправляет автоматически любое электрическое несоответствие.

Плюс в центре всегда является стандартом?

Нет. Плюс в центре распространён, но существуют устройства с минусом в центре. Перед подключением проверьте обозначения полярности на устройстве и адаптере. Обратная полярность может повредить электронику.

Итог

Штекеры 5,5x2,1 и 5,5x2,5 выглядят почти одинаково из-за общего наружного размера 5,5 мм. Однако внутренние контакты 2,1 мм и 2,5 мм различаются и влияют на посадку, давление контакта и надёжность.

Согласуйте внутренний контакт, длину корпуса, полярность, напряжение и номинальный ток. Если штекер болтается, требует усилия или работает только в одном положении, прекратите использование и проверьте весь интерфейс перед покупкой замены.
