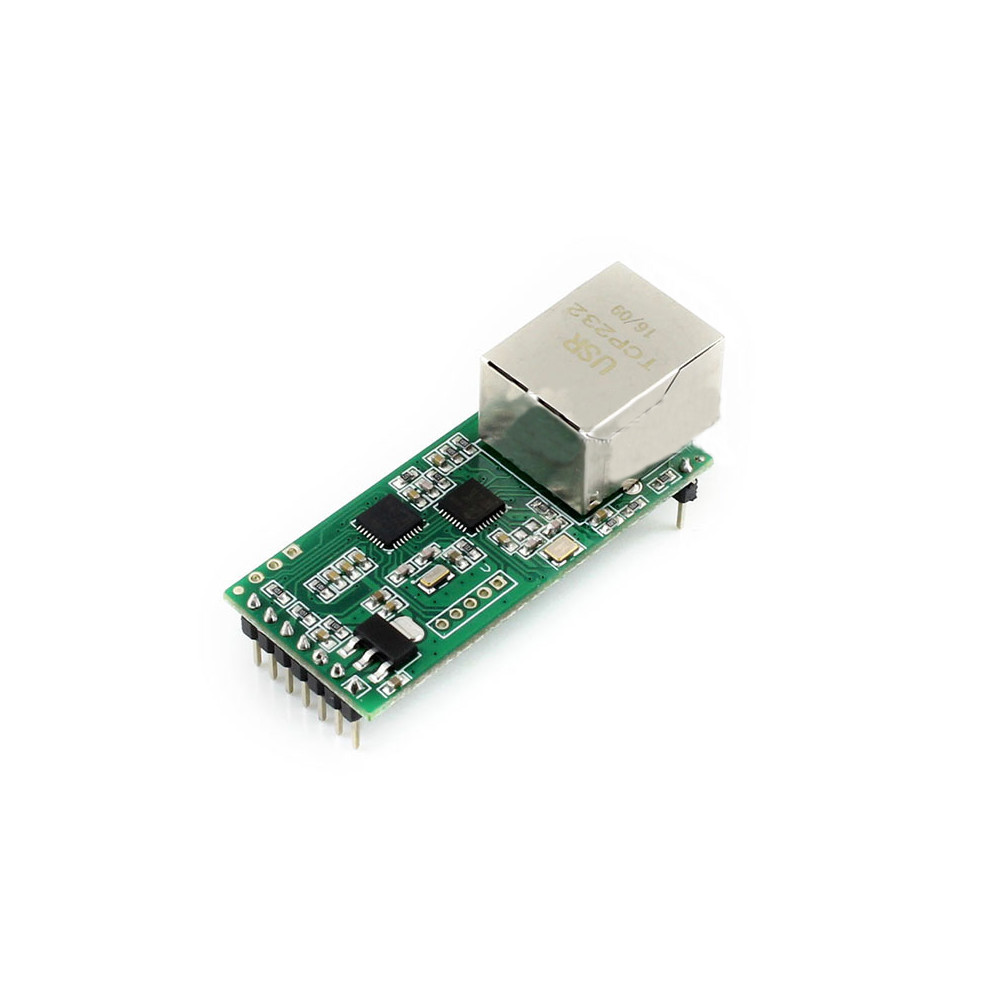

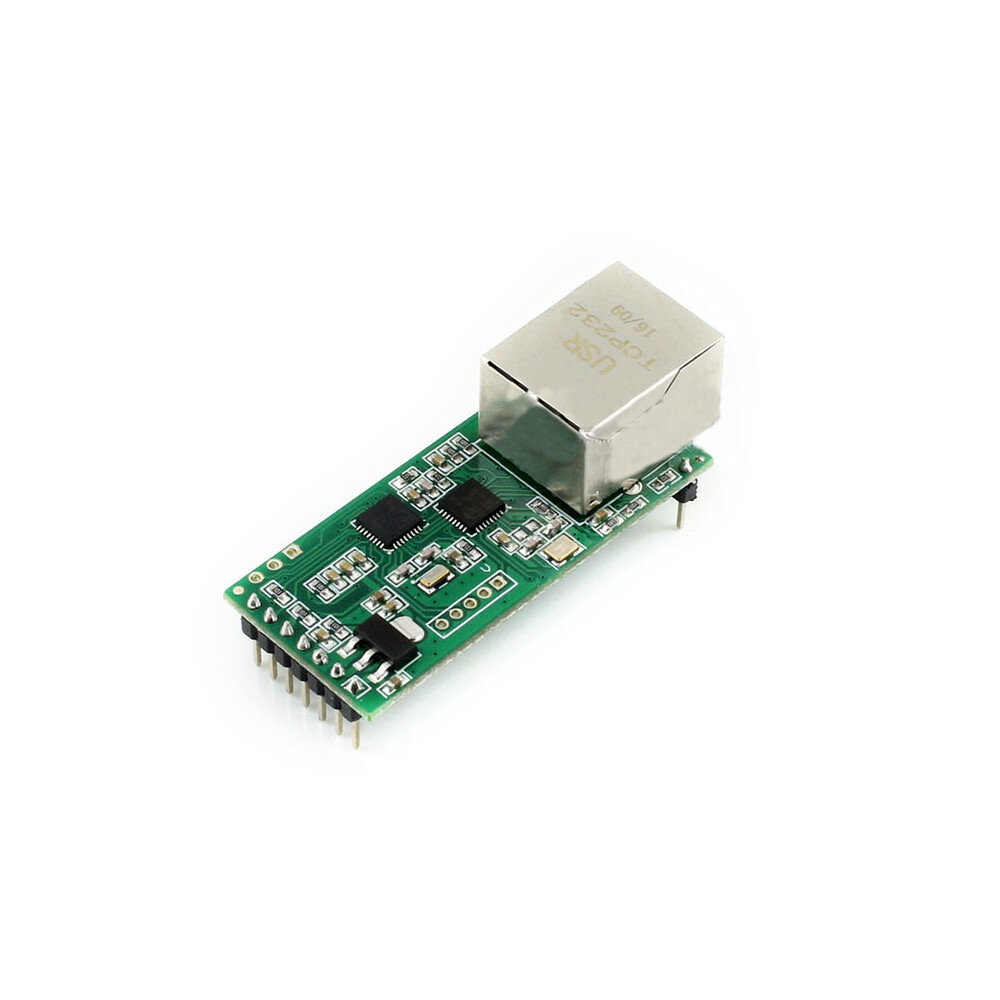

Elecbee Ethernet para porta serial UART TTL para módulo de rede Ethernet RJ45 porta de rede

Adote o processador ARM de 32 bits da série M0, com velocidade de execução rápida e alta eficiência

Suporta interface Ethernet 10/100M, suporte Auto-MDI/MDIX (conexão arbitrária de cabo de rede direta de conexão cruzada, comutação automática)

Depois que a rede é desconectada, a conexão é desconectada automaticamente para garantir que toda a rede estabeleça uma conexão TCP confiável

Função de reinicialização de tempo limite de suporte (sem reinicialização de dados), o tempo de reinicialização pode ser personalizado

Configuração de quadro de dados serial flexível para atender às várias necessidades de subcontratação dos usuários

A taxa de transmissão da porta serial pode ser definida de 600bps a 460800bps, suporta cinco tipos de verificação: Nenhum, Ímpar, Par, Marcar, Espaço

Suporta mecanismo de pacote de pulsação personalizado para garantir uma conexão verdadeira e confiável

Suporta mecanismo de pacote de registro personalizado para detectar o status da conexão, também pode ser usado como cabeçalho de pacote personalizado, endereço MAC pode ser usado como pacote de registro

Suporte a função de página da web personalizada, conveniente para os usuários personalizarem o conteúdo da página da web do módulo

Suporta protocolo semelhante ao RFC2217, que pode se comunicar com dispositivos com parâmetros de porta serial variáveis u200bu200b(taxa de transmissão, bits de dados, etc.)

Suporte a função de resolução de nome de domínio DNS, pode personalizar o endereço do servidor DNS

Suporte a função DHCP, pode obter IP automaticamente ou pode personalizar IP estático

Suporta a função de atualização de firmware via rede, o que é mais conveniente

Suporte para restaurar as configurações de fábrica por meio de software e hardware

MAC específico programado de fábrica, endereço MAC personalizável

Modo de trabalho opcional Servidor TCP, Cliente TCP, Servidor UDP, Cliente UDP, Cliente HTTPD

Protocolos de suporte: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client

Suporta página da web, comando AT, protocolo de porta serial, parâmetros de configuração de protocolo de rede, fornece protocolo de configuração, os clientes podem integrar em seu próprio software

Fornecer software: software de configuração de módulo, ferramenta de teste TCP/UDP, software de porta serial virtual, etc.

Forneça exemplos de programação: exemplos de programação de computador superior (socket), VB, C++, Android, iOS, etc.

Proteção: Isolamento eletromagnético integrado de 1,5KV

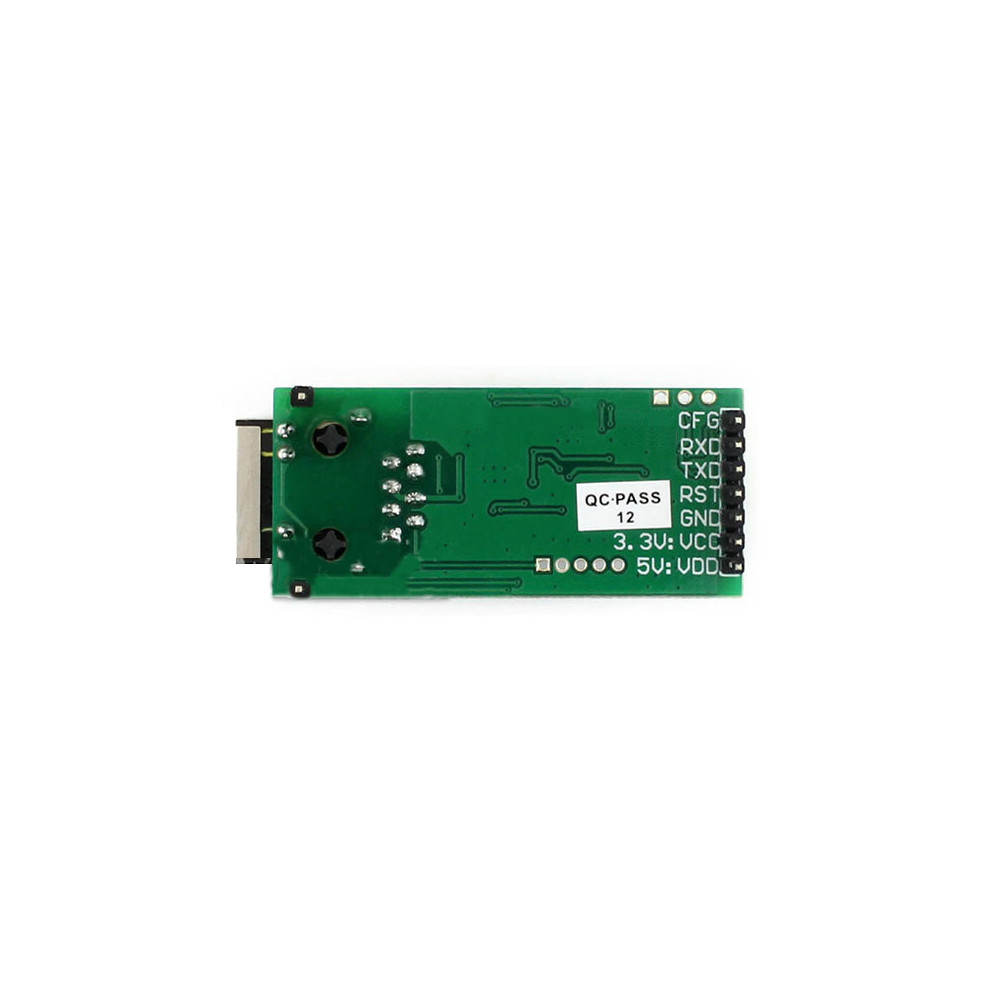

Interface: 3,3 V TTL (cabeçalho de passo de 2,54 mm)

Tensão de entrada: 3,3 V CC ou 5 V CC (diferentes pinos de alimentação, escolha um)

Corrente de trabalho: 150mA (média)/160mA (máx)

Temperatura de trabalho: -25~75°C

Consumo de energia: <1W

Ambiente de armazenamento: -40~105°C, 5~95%RH

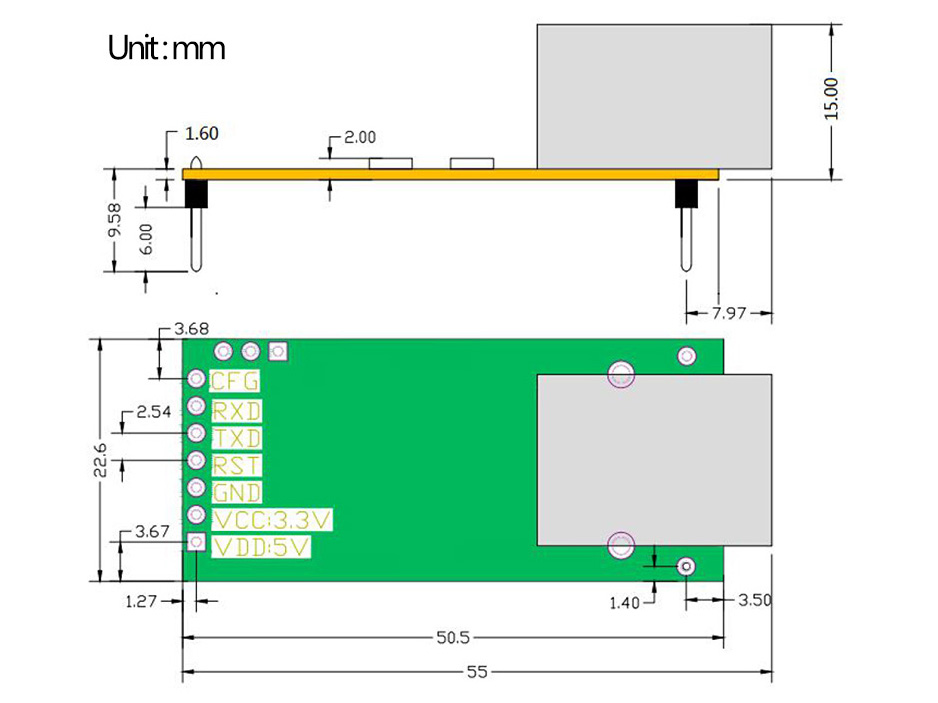

Dimensões: 50,5 x 22,6 x 15 (mm)

-->

item PK	UART PARA ETH (este item)	RS485 PARA ETH (ID do produtoxa01697682)	RS232/485 PARA ETH (ID do produto 1697581)
Microcontrolador	Córtex-M0	Córtex-M0	Cortex-M4 (frequência principal até 120MHz)
Conexão de Rede	RJ45 (10/100 Mbps adaptável)
	Protocolo: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, Cliente HTTPD
	Cache: envia 6Kbytes, recebe 4Kbytes	Cache: enviar 16Kbyte, receber 16Kbyte
interface serial	UART	RS485	RS232+RS485 (pode funcionar simultaneamente)
	Taxa de transmissão: 600bps~460.8Kbps	Taxa de transmissão: 600bps~230,4Kbps
	Streaming de hardware: não suportado	Streaming de hardware: suportado
	Bits de dados: 5, 6, 7, 8
	Bits de parada: 1, 2
	Dígito de verificação: Nenhum, Par, Ímpar, Espaço, Marca
	Cache: recebe 800bytes	Cache: envia 2Kbytes, recebe 2Kbytes
	Mecanismo de enquadramento: tempo de empacotamento de 4 bytes, comprimento de byte 400	Mecanismo de enquadramento: tempo de empacotamento de 4 bytes, comprimento de byte 1460, pode ser personalizado
Função especial	Pacote de pulsação personalizado, pacote de registro personalizado, página da Web personalizada, protocolo semelhante a RFC2217, mecanismo KeepAlive, reinicialização de tempo limite, conexão curta, firmware de atualização de rede
	/	/	Gateway Modbus, Websocket (página da web para porta serial)
Modo operacional	Servidor TCP, Cliente TCP,Servidor UDP,Cliente UDP,Cliente HTTPD
Cliente de suporte	No TCP Server, o número de clientes conectados pode ser personalizado (1 a 16)	Sob TCP Server, suporta dois soquetes, cada soquete pode conectar 8 clientes
Método de configuração	Página da web integrada, software de configuração do computador host, comandos de porta serial
Proteção de interface	Fonte de alimentação: conexão anti-reversa, proteção ESD, anti-surto
	Porta de rede: proteção de isolamento eletromagnético de 1,5KV
	/	RS485: proteção ESD, antiestático 2KV, resistor pull-up de 2,2KΩ
	/	/	Proteção contra raios, proteção contra sobrecorrente
Tensão de alimentação	3,3 V/5 V	5~7V	5~36V
corrente de trabalho	150mA@5V	110mA@5V	86,5mA@5V
Temperatura de operação	Temperatura de trabalho: -25～75℃	Temperatura de trabalho: -40～85℃
	Temperatura de armazenamento: -40～105℃
Tamanho do produto	50,5 mm × 22,6 mm × 15 mm	70 mm × 63,6 mm × 25 mm	82,8 mm × 85,7 mm × 25 mm
