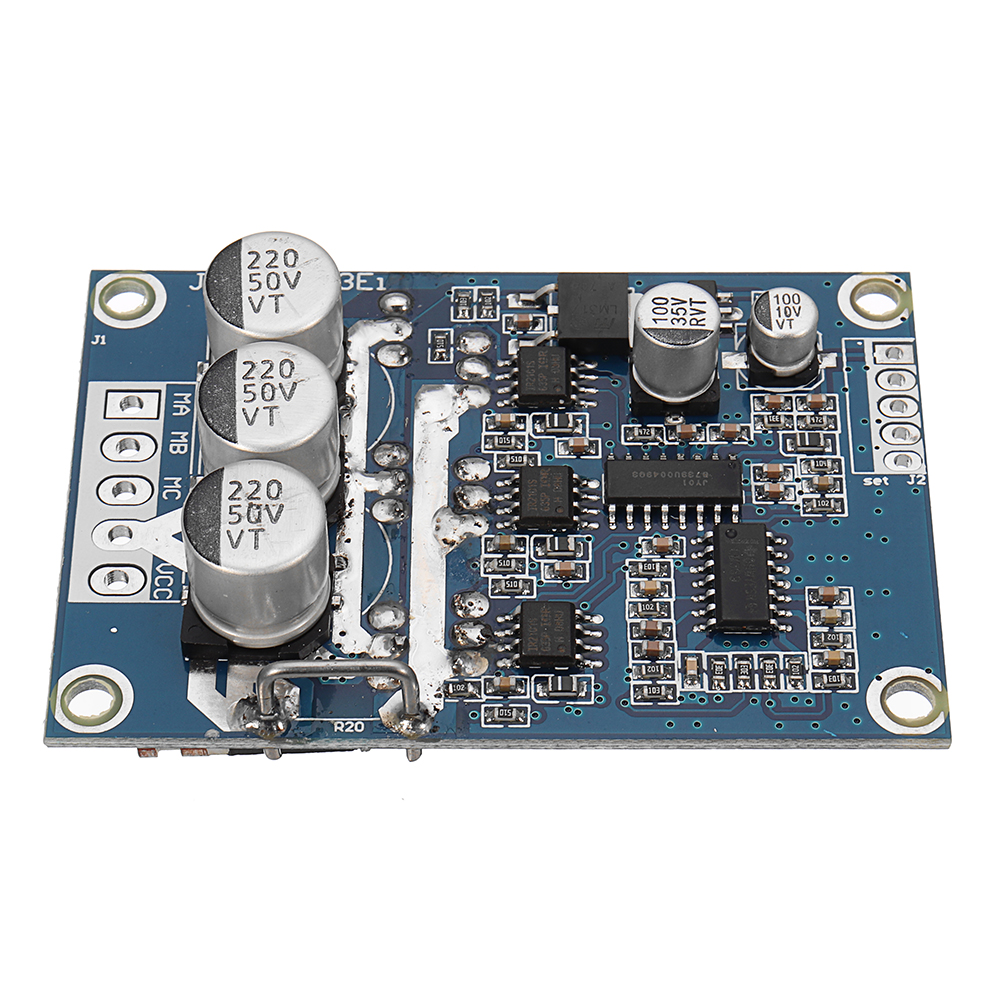

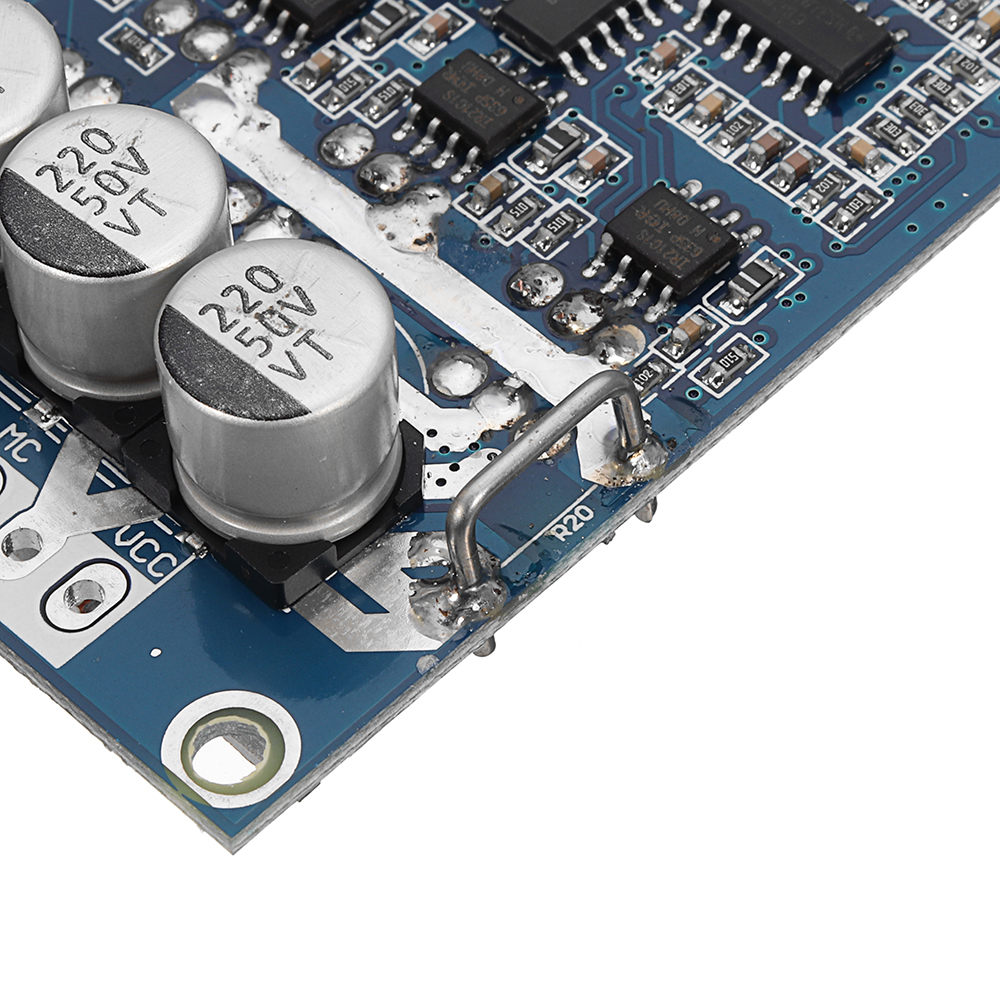

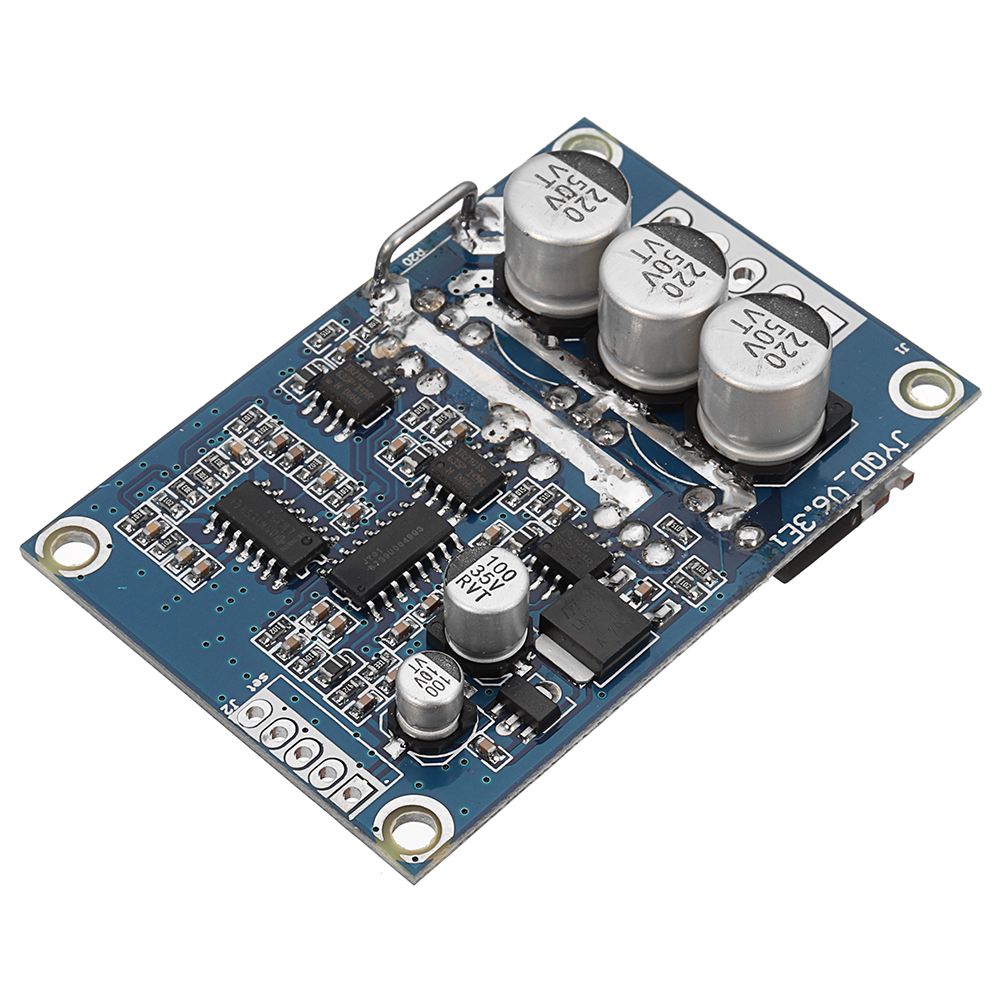

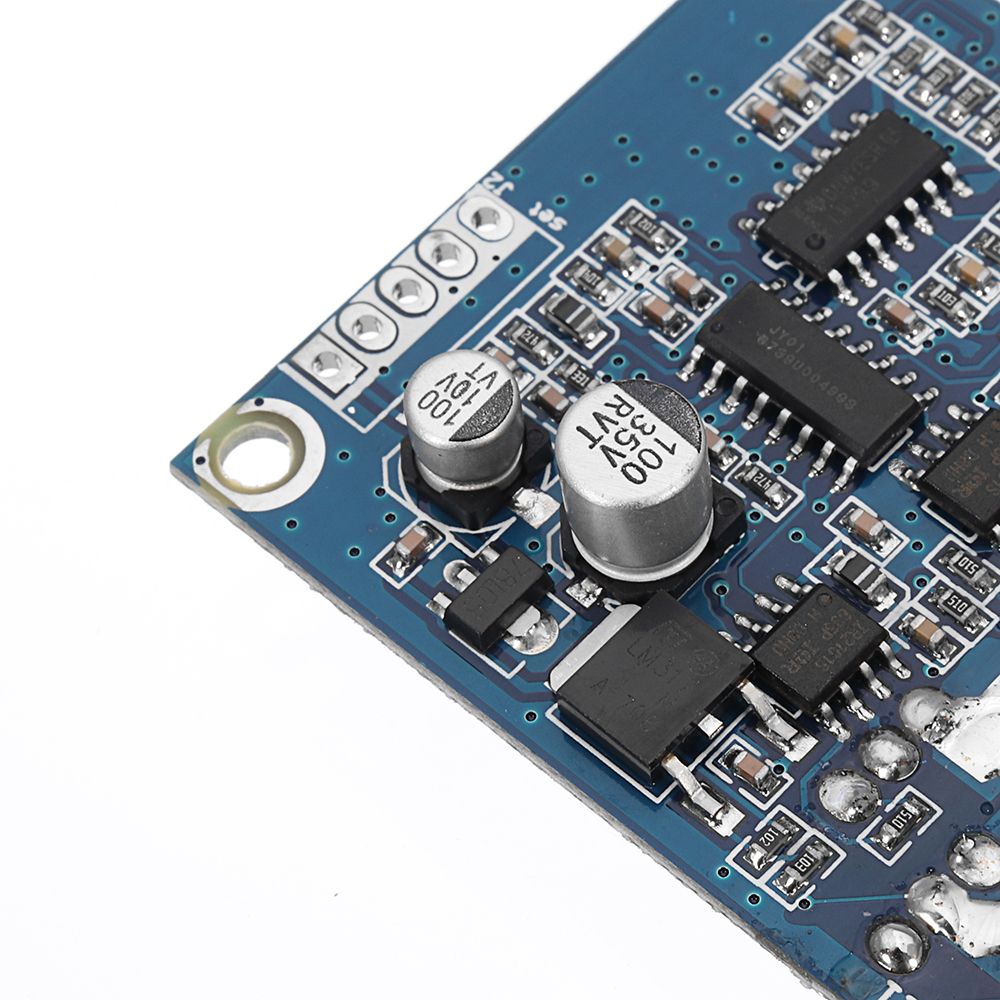

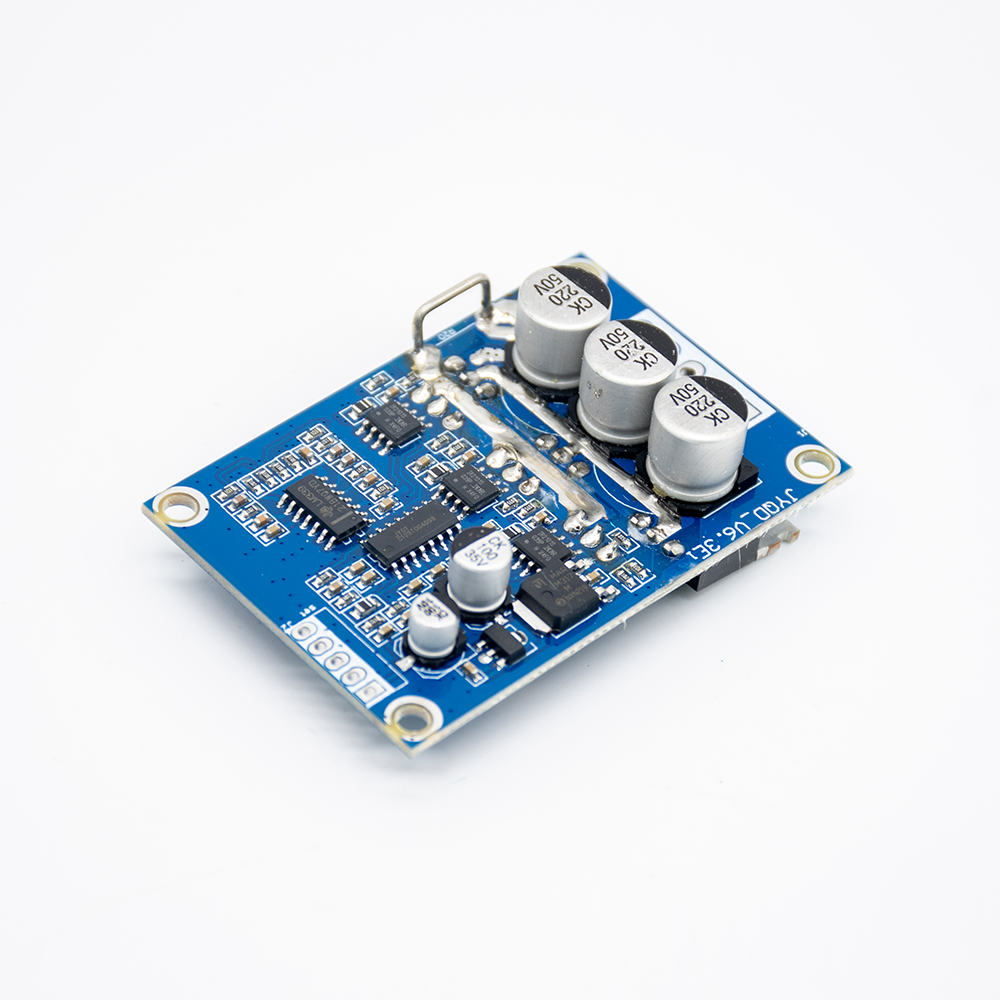

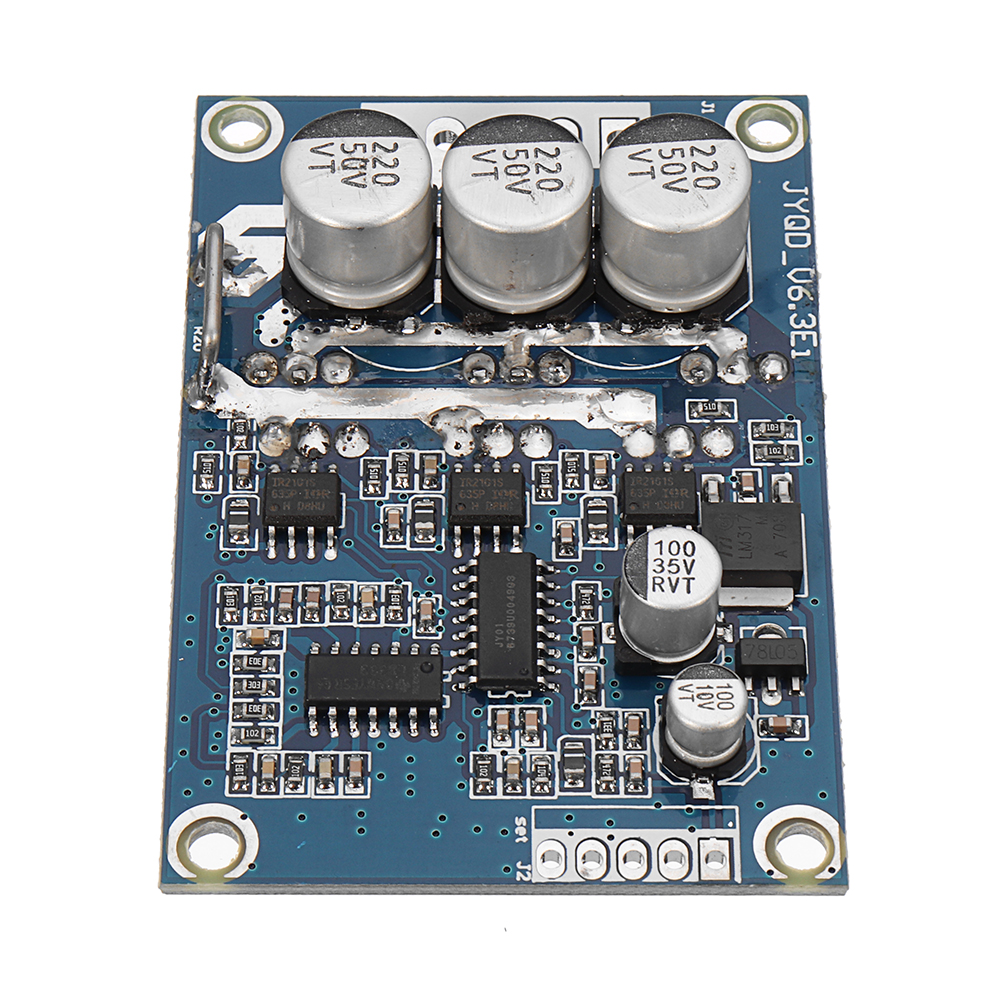

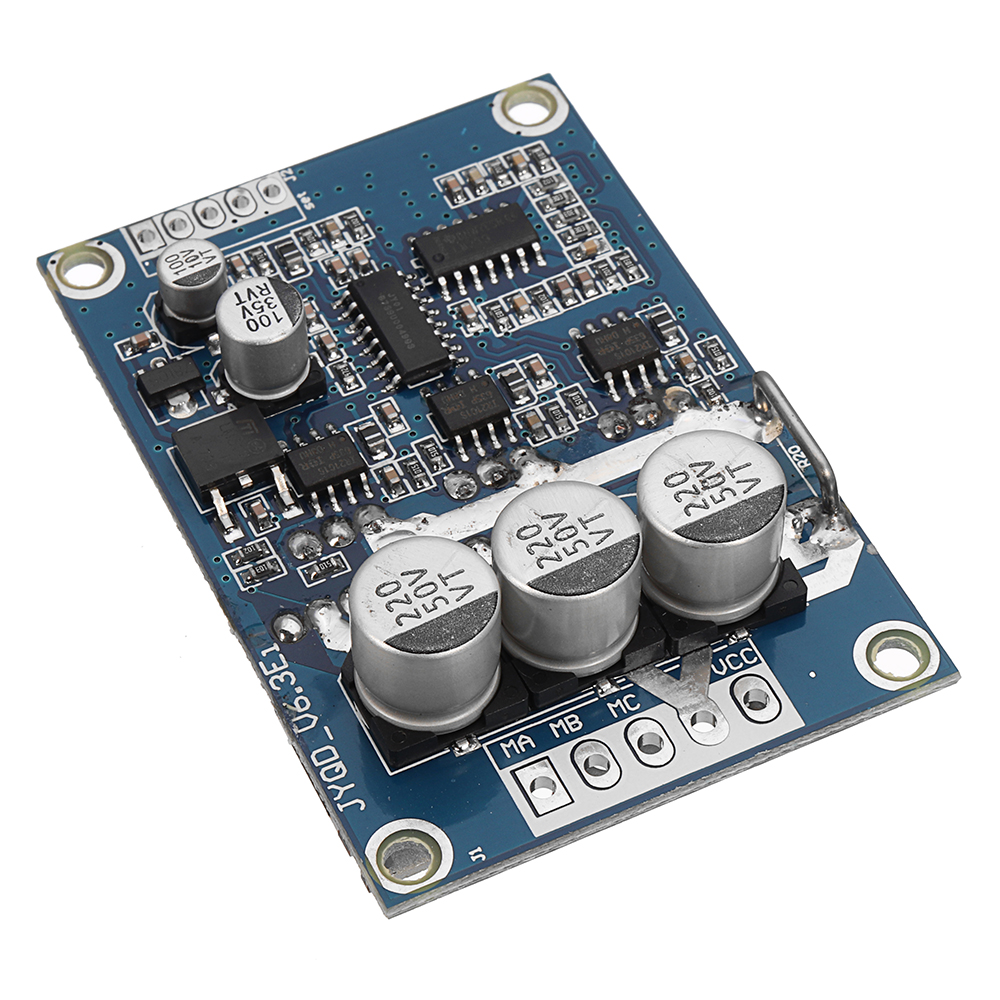

Elecbee Placa de driver BLDC controlador de motor sem escova DC 15A 500W com proteção contra sobrecorrente de travamento

SKU: EB0048600
Favoritos

Recursos Principais

Mostrar Mais
Descrição
Especificação:
Tensão de operação: DC 12V-36V
Corrente operacional:<=15A
Potência do motorista:<=500W
Tensão de velocidade: 0,1V-5V
Temperatura de operação: -40~85°C
Umidade: 90% UR
Proteção contra estol: Sim
Ativar controle: Sim
Proteção contra sobrecorrente: Sim
Controle de direção: Sim
Sinal de controle de velocidade: Sim
Tamanho: 63 x 42 x 17 mm (C x L x A); Tamanho da sonda 3mm, comprimento: distância do centro do furo de fixação 57mm; largura: distância central do furo fixo 36,5 mm

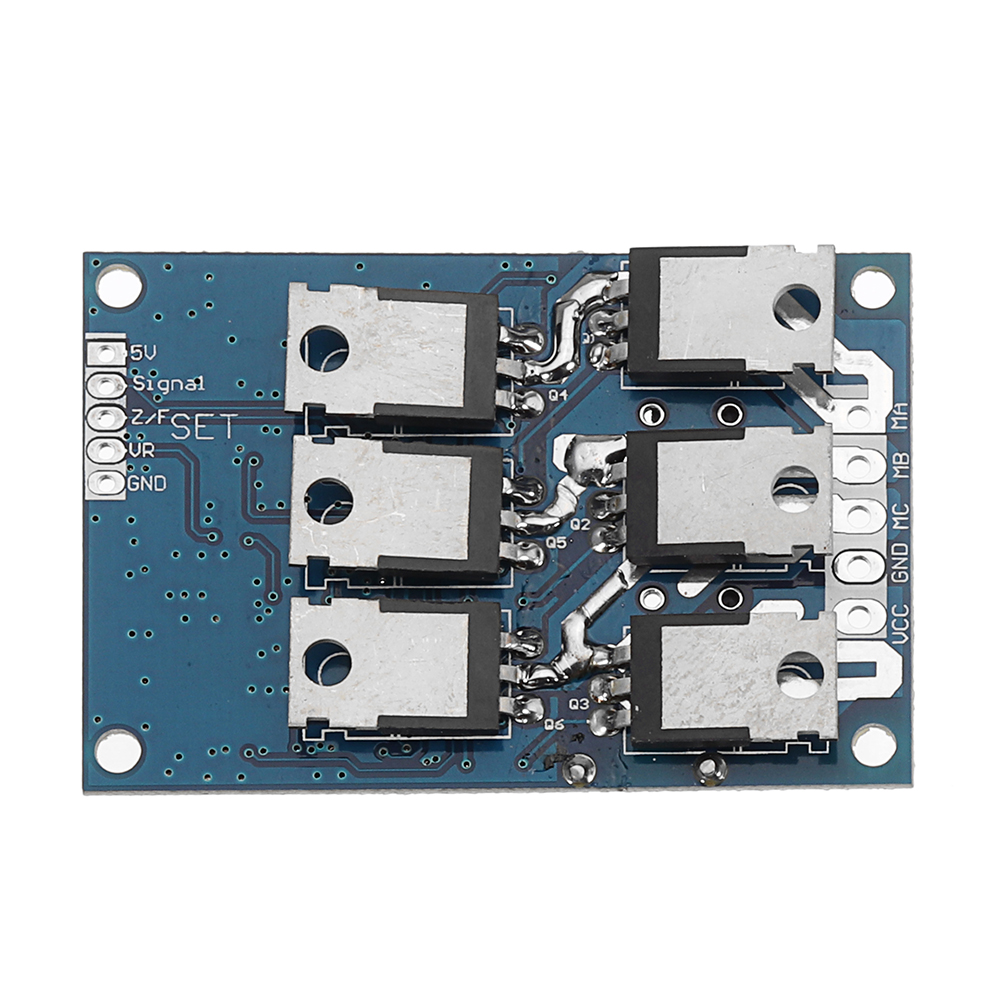

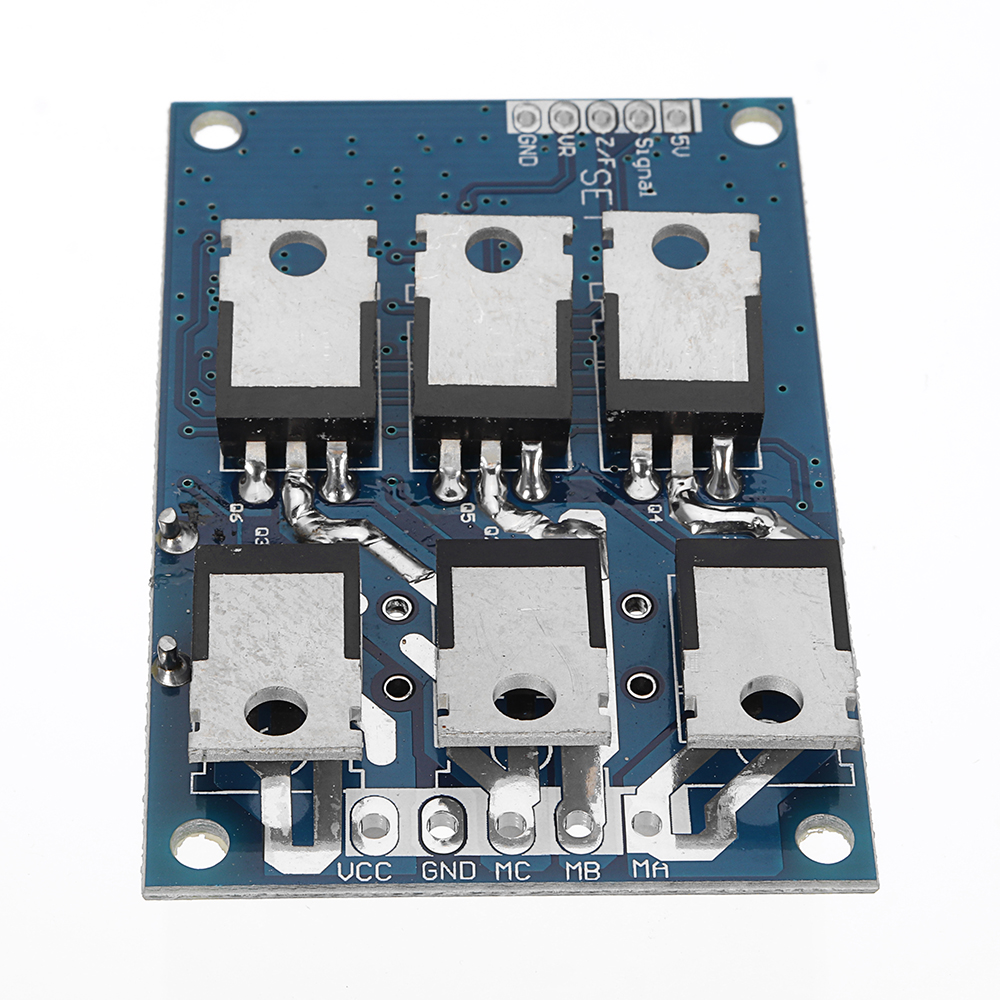

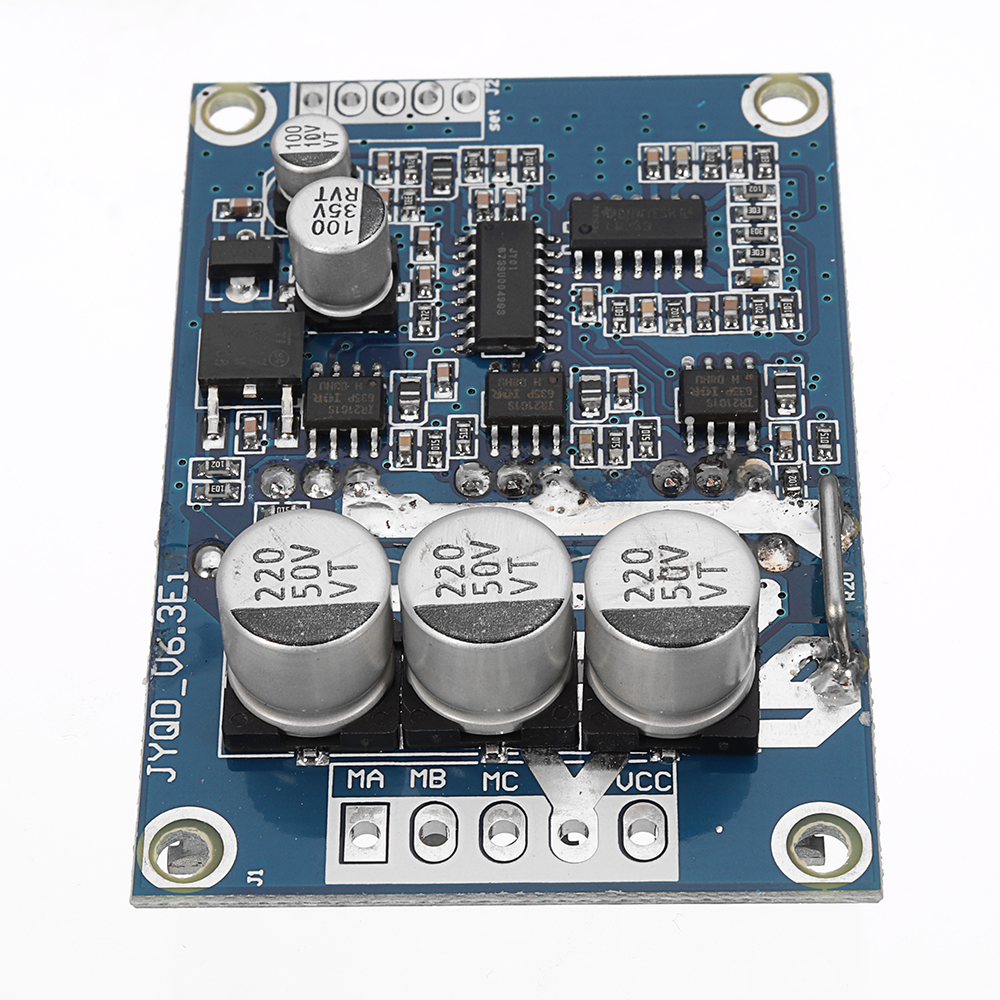

Saída do terminal de alimentação:
VCC (fonte de alimentação positiva)
GND (negativo)
MC (fases do motor W)
MB (fases do motor V)
MA (fase do motor U)
Definir para o lado do controle:
GND: terra do terminal de controle
VR: o final do governador 0-5V (correspondente a 10% da velocidade do motor -100%)
ZF: controle de reversão (conectado a 5V ou terra pode carregar a direção de rotação do motor)
M: saída de pulso do tacômetro (dependendo do número de pólos do motor correspondente ao número de pulso por revolução do número de saída)
EL: habilita o terminal de controle (conectado a 5V ou o aterramento rodando então 5V, aterrando o motor para)
5V: terminal de controle de 5V
Fiação:
Terminal de controle para SET:
1. Os métodos de fiação de controle de velocidade do motor: a velocidade do sistema do potenciômetro disponível também pode ser conectada ao controle MCU, quando a fiação de controle do potenciômetro, o pino do meio do potenciômetro está conectado à porta de velocidade VR, potenciômetro conectado a ambas as extremidades de 5V e tensão terminal GND mais alta velocidade mais rápido.
2. Métodos de fiação de controle de direção do motor: você pode alternar o controle também pode ser conectado ao controle MCU, ao GND em uma direção, depois em uma direção 5V.
3. Sinal de velocidade de pulso: saída alta e baixa. IC não consegue entender as informações com a solicitação do cliente.
Observação:
Placa do driver do motor Entrada de alimentação de 12-36V DC, fonte de alimentação positiva VCC, fonte de alimentação GND é negativa.
Métodos de fiação elétrica: motor DC sem escova para as três linhas, correspondente MA/U, MB/V, MC/W
Pontas:
Se você usar menos de 60W, sem dissipador de calor adicional, certifique-se de adicionar mais de 60W
as aletas do dissipador de calor conduzem a eficiência sem baixar a temperatura é muito alta irá brilhar em danos permanentes! O tamanho do dissipador de calor pode ser um trabalho baseado em ambiente ruim (área de superfície de resfriamento recomendada maior que 200 centímetros quadrados)! aderiu à placa de acionamento permanentemente danificada! Propõe adicionar películas isolantes, ambas as faces da lâmina isolante mais pasta térmica!
1 x 12-36V 500W controlador de motor sem escova
