Elecbee CH9121 STM32 Porta Serial RS232 para Módulo Conversor de Rede Ethernet Módulo de Transmissão TTL Microcontrolador Industrial Geekcreit para Arduino - produtos que funcionam com placas Arduino oficiais

Name: Elecbee CH9121 STM32 Porta Serial RS232 para Módulo Conversor de Rede Ethernet Módulo de Transmissão TTL Microcontrolador Industrial Geekcreit para Arduino - produtos que funcionam com placas Arduino oficiais
Brand: Elecbee
SKU: 1441584
Price: 14.15 USD
Availability: InStock

SKU: 1441584

Favoritos

Recursos Principais

- Suporta fonte de alimentação de 5V ou 3,3V, escolha uma;

- Nível Serial TTL, pino IO compatível com tensão 3,3V e 5V;

- A taxa de transmissão da porta serial suporta 300 ~ 921600bps;

- A porta serial suporta comunicação serial full-duplex e half-duplex e suporta comutação automática do transceptor RS485;

- Transmissão bidirecional transparente de dados seriais e dados de rede;

- Suporta conversão automática de polaridade MDI/MDIX, conexão cruzada ou conexão direta do cabo de rede a qualquer conexão, o módulo alterna automaticamente;

- Suporte a DHCP para obter automaticamente o endereço IP e suporte ao acesso ao nome de domínio DNS;

- Suporte ao mecanismo KEEPALIVE;

- Suporte a software de porta serial virtual, virtualize a porta de rede em uma porta COM do computador;

- O modo de trabalho suporta os modos TCP CLIENT, TCP SERVER, UDP CLIENT e UDP SERVER 4;

- Suporta interface Ethernet adaptável 10/100M, full-duplex/half-duplex, compatível com o protocolo 802.3;

Defina a porta serial e os parâmetros de rede do chip por meio de software e comandos seriais e salve os parâmetros após desligar;

- Pesquise e consulte todos os dispositivos na LAN através do protocolo de transmissão UDP para facilitar o gerenciamento unificado de dispositivos;

Especificações:

Parâmetros Ethernet:

Número de portas: 1

Padrão de interface: interface RJ45

LAN Ethernet: 10 / 100 Mbps

Cache de dados: 6K bytes

Proteção: Isolamento eletromagnético de 2KV

Protocolos de rede: IP, ARP, TCP, UDP, ICMP, IGMP, DCHP e assim por diante

Parâmetros da porta serial:

Número de portas: 1

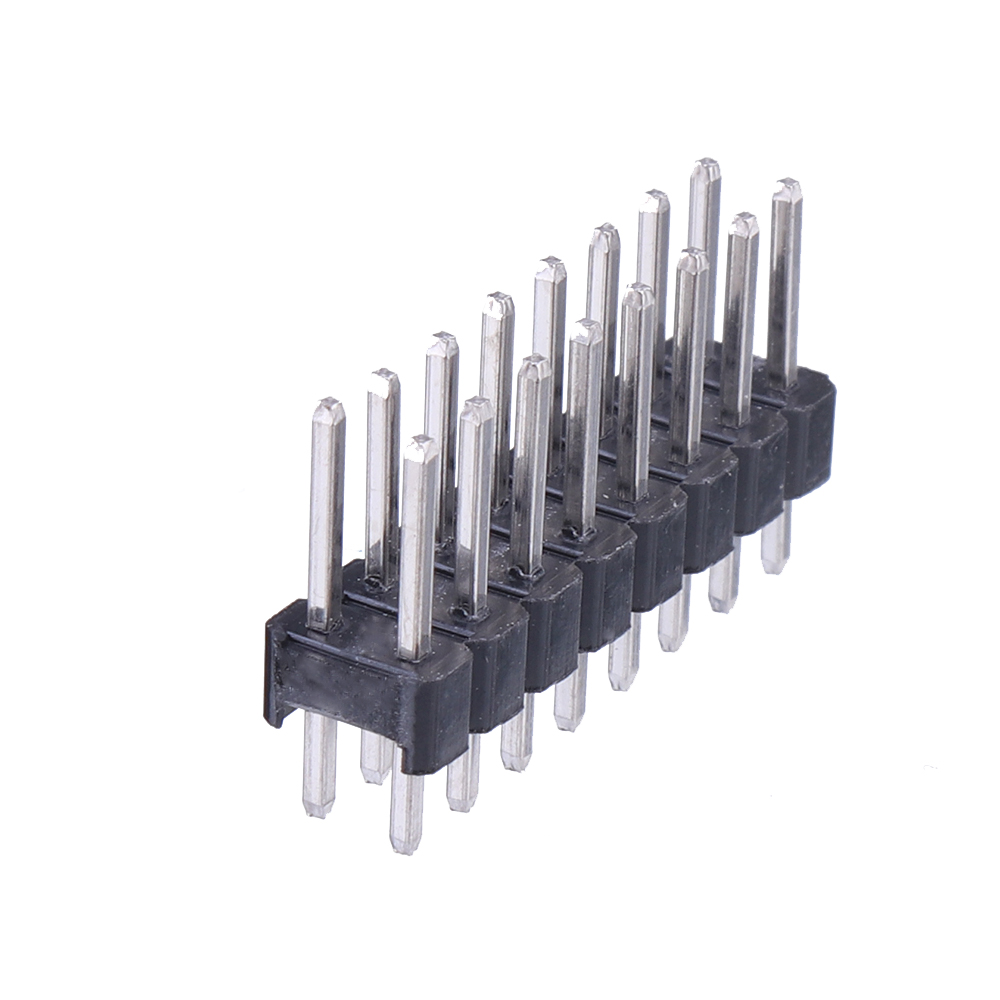

Padrão de interface: porta serial TTL, pino de 2,54 mm, nível de 3,3 V ou 5 V

Taxa de transmissão: 300 ~ 921600bps

Bits de dados: 5,6,7,8,9

Bit de parada: 1,2 bit

Paridade: sem paridade, paridade ímpar, paridade par

Controle de Fluxo: Nenhum

Cache: 2K bytes

Software de suporte:

Configuração de parâmetros: software de configuração de rede, comando serial AT

Teste de módulo: software de teste (rede, serial)

Parâmetros básicos:

Tamanho 43mmx23mmx14,5mm (comprimento x largura x altura)

Tensão de trabalho DC3.3V / 5V

Corrente operacional 200mA @ 5V

Consumo de energia ≤ 1W

Temperatura de operação -40 ~ 85 ° C

Temperatura de armazenamento -55 ~ 125 ° C

Descrição do pino:

1. RESET: Pino de redefinição de fábrica, detecção de ativação do módulo, baixo ativo

2. DIR: RS485 recebe, envia pino de controle do switch

3. TCPCS: modo de cliente TCP, o pino do indicador de status da conexão da porta, a conexão é bem-sucedida, saída baixa

4. RUN: pino de indicação de status de execução do módulo, entrada de onda quadrada de 2 Hz

5. GND: pino de aterramento de energia

6. 3,3 V: pino de entrada de alimentação de 3,3 V CC, maior que 200 mA e fonte de alimentação de 5 V CC opcional

7. GND: pino de aterramento de energia

8. 5V: pino de entrada de energia de 5V DC, maior que 200mA e fonte de alimentação de 3,3V DC pode escolher um dos dois

9. RSTI: pino de reset, pull-up interno, baixo efetivo, não pode ficar vago

10. CFG: pino de habilitação do módulo de configuração da porta serial, pull-up embutido, baixo efetivo, não precisa estar vazio

11. RXD: Pino de recebimento de dados seriais, nível TTL da porta serial, compatível com 3,3V e 5V

12. TXD: pino de transmissão de dados serial, nível TTL serial, compatível com 3,3V e 5V

13. GND: pino de aterramento de energia

14. 3,3 V: pino de entrada de alimentação de 3,3 V CC, maior que 200 mA e fonte de alimentação de 5 V CC opcional

15. GND: pino de aterramento de energia

16. 5V: Pino de entrada de energia de 5V DC, maior que 200mA, com a fonte de alimentação opcional de 3,3V DC pode ser.

Mostrar Mais

- Suporta fonte de alimentação de 5V ou 3,3V, escolha uma;

- Nível Serial TTL, pino IO compatível com tensão 3,3V e 5V;

- A taxa de transmissão da porta serial suporta 300 ~ 921600bps;

- A porta serial suporta comunicação serial full-duplex e half-duplex e suporta comutação automática do transceptor RS485;

- Transmissão bidirecional transparente de dados seriais e dados de rede;

- Suporta conversão automática de polaridade MDI/MDIX, conexão cruzada ou conexão direta do cabo de rede a qualquer conexão, o módulo alterna automaticamente;

- Suporte a DHCP para obter automaticamente o endereço IP e suporte ao acesso ao nome de domínio DNS;

- Suporte ao mecanismo KEEPALIVE;

- Suporte a software de porta serial virtual, virtualize a porta de rede em uma porta COM do computador;

- O modo de trabalho suporta os modos TCP CLIENT, TCP SERVER, UDP CLIENT e UDP SERVER 4;

- Suporta interface Ethernet adaptável 10/100M, full-duplex/half-duplex, compatível com o protocolo 802.3;

Defina a porta serial e os parâmetros de rede do chip por meio de software e comandos seriais e salve os parâmetros após desligar;

- Pesquise e consulte todos os dispositivos na LAN através do protocolo de transmissão UDP para facilitar o gerenciamento unificado de dispositivos;

Especificações:

Parâmetros Ethernet:

Número de portas: 1

Padrão de interface: interface RJ45

LAN Ethernet: 10 / 100 Mbps

Cache de dados: 6K bytes

Proteção: Isolamento eletromagnético de 2KV

Protocolos de rede: IP, ARP, TCP, UDP, ICMP, IGMP, DCHP e assim por diante

Parâmetros da porta serial:

Número de portas: 1

Padrão de interface: porta serial TTL, pino de 2,54 mm, nível de 3,3 V ou 5 V

Taxa de transmissão: 300 ~ 921600bps

Bits de dados: 5,6,7,8,9

Bit de parada: 1,2 bit

Paridade: sem paridade, paridade ímpar, paridade par

Controle de Fluxo: Nenhum

Cache: 2K bytes

Software de suporte:

Configuração de parâmetros: software de configuração de rede, comando serial AT

Teste de módulo: software de teste (rede, serial)

Parâmetros básicos:

Tamanho 43mmx23mmx14,5mm (comprimento x largura x altura)

Tensão de trabalho DC3.3V / 5V

Corrente operacional 200mA @ 5V

Consumo de energia ≤ 1W

Temperatura de operação -40 ~ 85 ° C

Temperatura de armazenamento -55 ~ 125 ° C

Descrição do pino:

1. RESET: Pino de redefinição de fábrica, detecção de ativação do módulo, baixo ativo

2. DIR: RS485 recebe, envia pino de controle do switch

3. TCPCS: modo de cliente TCP, o pino do indicador de status da conexão da porta, a conexão é bem-sucedida, saída baixa

4. RUN: pino de indicação de status de execução do módulo, entrada de onda quadrada de 2 Hz

5. GND: pino de aterramento de energia

6. 3,3 V: pino de entrada de alimentação de 3,3 V CC, maior que 200 mA e fonte de alimentação de 5 V CC opcional

7. GND: pino de aterramento de energia

8. 5V: pino de entrada de energia de 5V DC, maior que 200mA e fonte de alimentação de 3,3V DC pode escolher um dos dois

9. RSTI: pino de reset, pull-up interno, baixo efetivo, não pode ficar vago

10. CFG: pino de habilitação do módulo de configuração da porta serial, pull-up embutido, baixo efetivo, não precisa estar vazio

11. RXD: Pino de recebimento de dados seriais, nível TTL da porta serial, compatível com 3,3V e 5V

12. TXD: pino de transmissão de dados serial, nível TTL serial, compatível com 3,3V e 5V

13. GND: pino de aterramento de energia

14. 3,3 V: pino de entrada de alimentação de 3,3 V CC, maior que 200 mA e fonte de alimentação de 5 V CC opcional

15. GND: pino de aterramento de energia

16. 5V: Pino de entrada de energia de 5V DC, maior que 200mA, com a fonte de alimentação opcional de 3,3V DC pode ser.

Mostrar Menos

Descrição

Visão geral:

RS232 para Ethernet, fonte de alimentação de 5 ~ 18V, parâmetros de configuração de um botão, AT significa modificar os parâmetros do módulo em tempo real, obter IP automaticamente, um botão para restaurar as configurações de fábrica. O módulo é um dispositivo de transmissão transparente serial-para-Ethernet universal, que pode ser conectado a MCUs como 51, AVR, PIC, ARM, etc. ou outros dispositivos de porta serial (TTL).

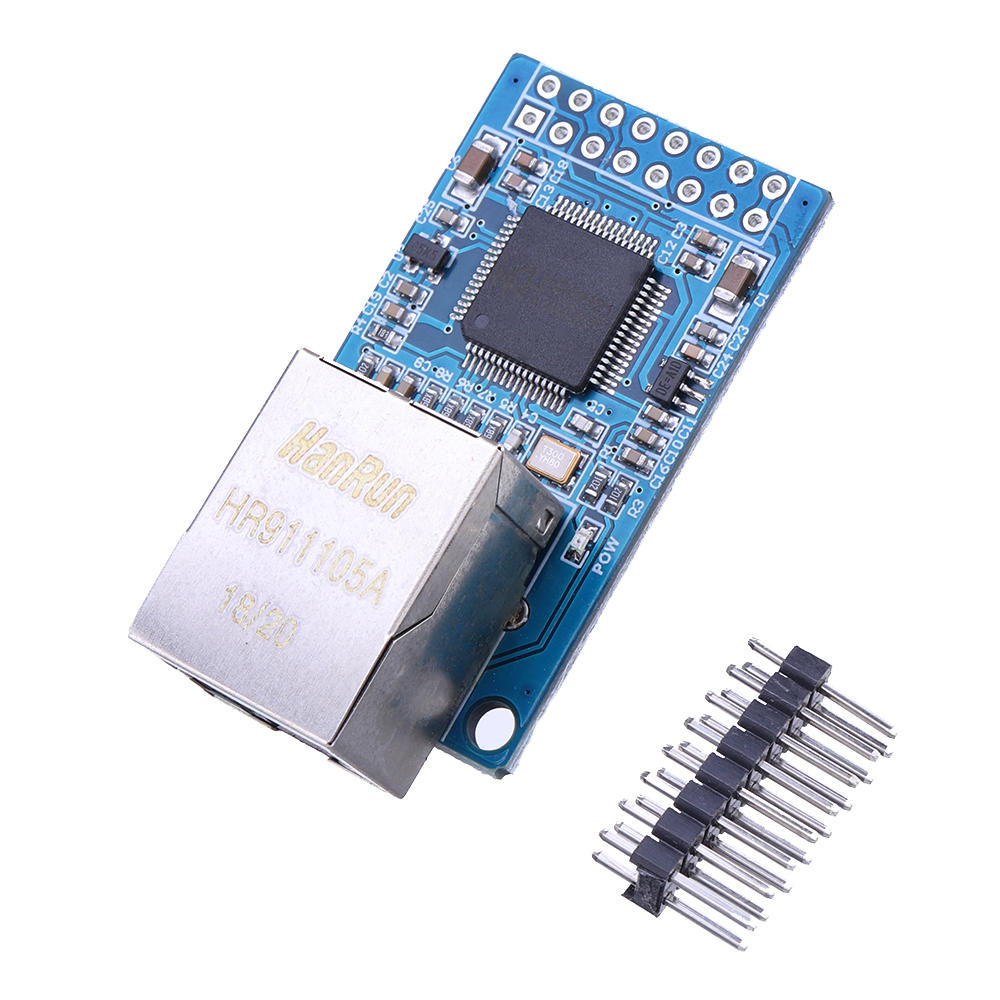

1 x porta serial CH9121 RS232 para módulo de rede Ethernet

CH9121-STM32-Serial-Port-RS232-to-Ethernet-Network-Converter-Module-TTL-Transmission-Module-Industri-1441584
