Mini USB vs. Micro USB: diferenças, identificação e compatibilidade

Mini USB e Micro USB são dois padrões diferentes de conectores USB compactos, e seus plugues não se encaixam diretamente nas portas um do outro. No uso diário, Mini USB refere-se à interface padrão USB Mini-B de 5 pinos, que tem um perfil mais espesso e escalonado. Micro USB geralmente refere-se à interface USB 2.0 Micro-B de 5 pinos, muito mais achatada, ou à interface USB 3.x Micro-B de 10 pinos, mais larga e dividida em duas seções, usada em dispositivos de maior velocidade. Como tanto o Mini-B padrão quanto o USB 2.0 Micro-B usam cinco contatos internos, a indicação "USB de 5 pinos" por si só não informa qual conector um dispositivo exige.

Mini-B

Mais espesso, laterais em degrau

USB 2.0 Micro-B

Mais achatado, cantos chanfrados

USB 3.x Micro-B

Perfil largo de duas seções

Apesar dos formatos diferentes, o Mini-B padrão de 5 pinos e o USB 2.0 Micro-B de 5 pinos compartilham o mesmo limite de taxa de sinalização USB 2.0 de 480 Mbps, e nenhum dos formatos de conector define uma velocidade fixa de carregamento. Modos de transferência mais altos de 5 Gbps ou 10 Gbps estão disponíveis por meio da interface larga USB 3.x Micro-B de 10 pinos quando o controlador do dispositivo, o cabo e o host suportam o modo correspondente. O conector do host pode ser USB-A ou USB-C. Adaptadores passivos podem converter o formato do plugue na direção macho-fêmea correta, enquanto a conexão de periféricos USB externos continua dependendo de o dispositivo ter suporte a host integrado e alimentação adequada.

Esta comparação não inclui as portas antigas Mini-A/Mini-AB.

Como identificar Mini USB vs. Micro USB

Mini-B padrão de 5 pinos vs. USB 2.0 Micro-B

Para diferenciar Mini USB e Micro USB, olhe diretamente para a face de encaixe do conector, levando em conta se você está observando a ponta metálica do plugue de um cabo (macho) ou a abertura recuada da porta em um dispositivo (receptáculo fêmea).

Uma interface USB Mini-B padrão tem uma seção transversal mais espessa e escalonada. Olhando de frente para a face de encaixe, um dos lados paralelos é mais largo que o lado oposto, e as duas paredes inclinadas recuam em degrau com entalhes bem definidos. Em um plugue de cabo Mini-B, a carcaça metálica externa é lisa porque a retenção depende da geometria interna de encaixe dentro do receptáculo correspondente (Especificação USB 2.0 e pacote ECN do Mini-B).

Uma interface USB 2.0 Micro-B padrão tem uma seção transversal muito mais achatada e baixa, em forma de trapézio chanfrado raso sem paredes laterais em degrau. Em um plugue de cabo Micro-B, dois minúsculos ganchos metálicos de trava sobressaem da face externa plana perto da ponta e se encaixam em recortes dentro do receptáculo do dispositivo. A especificação posiciona essas molas de retenção no plugue substituível do cabo e define uma classificação de teste de qualificação de componente de 10 000 ciclos de inserção para o Micro-B, em comparação com 5 000 ciclos de teste para o Mini-B (Especificação USB 2.0 e pacote ECN do Mini-B). Esses números de ciclos são referências de conformidade de laboratório para conectores, e não uma garantia de que todo produto durará um número fixo de anos ou de que o conector de um dispositivo nunca sofrerá desgaste.

Tanto o Mini-B padrão quanto o USB 2.0 Micro-B usam cinco contatos internos (alimentação VBUS, terra, dados D+/D− e um pino de identificação). Como a contagem de pinos é idêntica, ler "USB de 5 pinos" no título de um produto ou manual não é suficiente para identificar a porta; você precisa tanto do nome do conector (Mini-B vs. Micro-B) quanto do contorno da face de encaixe.

Conectores parecidos comuns: USB 3.x Micro-B largo, Standard-B, USB-C e portas de câmeras

Vários outros conectores costumam aparecer ao lado do Mini e do Micro USB em equipamentos e cabos:

USB 2.0 Standard-B

USB-C

• USB 3.x Micro-B largo: Muito usado em discos rígidos externos portáteis, esta interface une lado a lado uma seção Micro-B de 5 pinos e uma segunda seção SuperSpeed de 5 pinos separadas por um pequeno entalhe (Especificação de cabos e conectores legados USB 3.1).
• USB Standard-B: Comum em impressoras de mesa, scanners e interfaces de áudio, o Standard-B é um conector alto, quase quadrado, com dois cantos chanfrados. Filtros de catálogo que dizem "USB-B" às vezes agrupam Standard-B de tamanho normal, Mini-B e Micro-B juntos, portanto verifique o subtipo exato antes de fazer o pedido.
• USB-C: Um conector oval arredondado e liso, com metades superior e inferior simétricas e orientação de encaixe reversível. Costuma aparecer na ponta do computador ou do carregador de um cabo USB-C to Mini-B ou USB-C to Micro-B.
• Portas proprietárias de 8 pinos e de câmeras: O USB Mini-B padrão de 5 pinos é um conector oficial do USB-IF usado em câmeras veiculares (dash cams), microfones, controles e gravadores portáteis, e não uma porta proprietária de câmera. No entanto, algumas câmeras compactas mais antigas e aparelhos portáteis usam receptáculos específicos do fabricante de 8 pinos ou multipinos que parecem semelhantes à primeira vista e às vezes são vendidos sob descrições genéricas como "mini USB 8-pin". O contorno pequeno de uma porta ou o rótulo "mini" em um anúncio não comprovam compatibilidade com o Mini-B ou Micro-B padrão de 5 pinos; por isso, consulte o manual do modelo exato se a porta de uma câmera ou equipamento especial parecer incomum.

Velocidade de transferência de dados: Mini USB vs. Micro USB

Limites de velocidade do USB 2.0 e transferências reais de arquivos

Para conectores padrão de 5 pinos, o Mini-B e o USB 2.0 Micro-B têm exatamente o mesmo teto de velocidade de protocolo. Ambos são definidos para sistemas USB 2.0, nos quais cabos destacáveis padrão suportam taxas de sinalização de até 480 Mbps (High-Speed), bem como 12 Mbps (Full-Speed) (Especificação USB 2.0).

No uso real, dois dispositivos USB 2.0 ainda podem transferir arquivos em velocidades bem diferentes, independentemente de usarem Mini-B ou Micro-B:

1. Capacidade do controlador do dispositivo (12 Mbps vs. 480 Mbps): Se um dispositivo for construído com um controlador interno USB Full-Speed (12 Mbps), conectá-lo com um cabo High-Speed de 480 Mbps não fará o dispositivo ultrapassar 12 Mbps.
2. Taxa de sinalização vs. velocidade de cópia de arquivos: Mesmo quando tanto o host quanto o dispositivo operam no modo USB 2.0 High-Speed, 480 Mbps é a taxa de sinalização de bits da camada física antes da sobrecarga de protocolo, do compartilhamento de barramento e dos limites de armazenamento interno. As velocidades reais de transferência de arquivos dependem do controlador do host, da mídia de armazenamento do dispositivo e da qualidade da conexão do cabo, em vez de atingirem os 60 MB/s teóricos.

USB 3.x Micro-B largo e modos SuperSpeed

O conector largo USB 3.x Micro-B de 10 pinos pertence a um nível de protocolo superior. Seus cinco contatos extras fornecem dois pares de sinais diferenciais blindados (transmissão e recepção) e um terra de dreno para transferência de dados SuperSpeed (Especificação de cabos e conectores legados USB 3.1).

Dependendo do hardware, esta interface pode suportar operação SuperSpeed de 5 Gbps ou 10 Gbps. Alcançar qualquer um dos modos exige suporte em todo o link: o controlador interno e a porta Micro-B larga do dispositivo, um cabo USB 3.x Micro-B largo de 10 pinos e uma porta host SuperSpeed compatível (normalmente uma porta USB 3.x Standard-A ou USB-C no computador) (Diretrizes de linguagem, produto e embalagem USB 3.2 do USB-IF). Não é possível saber se um dispositivo Micro-B largo suporta 5 Gbps ou 10 Gbps apenas pelo formato do receptáculo, e a conexão física não garante uma velocidade real específica de transferência.

Diferenças de carregamento e alimentação

Por que o formato do conector não define a velocidade de carregamento

Um mito comum afirma que o Mini USB é limitado a 0.5 A (500 mA), enquanto o Micro USB fornece 2 A e carrega quatro vezes mais rápido. Na realidade, o formato do conector não determina a velocidade com que um dispositivo carrega. Três fatores separados governam o fornecimento de energia via USB:

• Regras de alimentação de barramento USB 2.0 padrão do computador: A Especificação USB 2.0 define a energia em uma porta de dados padrão de computador ou hub em cargas unitárias de 100 mA: até 100 mA antes da configuração e até 500 mA (cinco cargas unitárias) para um dispositivo configurado de alta potência alimentado pelo barramento. Esse limite de 500 mA é uma regra para portas de dados USB 2.0 padrão em um host ou hub, e não o teto físico de um conector Mini-B.
• Classificações de contato do componente vs. protocolos de carregamento: As especificações de conectores do USB-IF qualificam os contatos metálicos de alimentação e terra dentro dos conectores Mini-B e Micro-B em testes de laboratório de condução de corrente para que os contatos não superaqueçam (Pacote USB 2.0 e ECN do Mini-B; Especificação de cabos e conectores legados USB 3.1). Essas classificações de teste de componente não funcionam como um protocolo de carregamento; portanto, conectar um cabo Micro-B não faz um dispositivo puxar 2 A automaticamente.
• Fonte de alimentação, método de carregamento e conexão do cabo: A corrente real de carregamento depende da fonte de alimentação, do método de carregamento suportado pelos circuitos internos do dispositivo e da queda de tensão ao longo do cabo e dos conectores. Padrões dedicados de carregamento, como o USB Battery Charging (BC 1.2), usam sinalização nas linhas D+ e D− para que um dispositivo possa identificar um carregador dedicado ou uma porta de carregamento downstream e puxar uma corrente maior do que uma porta de dados padrão permite (Microchip: Battery Charging with USB).

Verificar a especificação de entrada impressa em um dispositivo ou em seu manual oferece uma boa pista inicial, mas atingir esse valor de entrada também exige um carregador que suporte o mesmo método de carregamento e um cabo adequado. Adicionar um adaptador passivo de Mini para Micro não adiciona novos protocolos de carregamento nem aumenta a potência máxima que o dispositivo suporta.

Cabos apenas de carga vs. cabos de dados

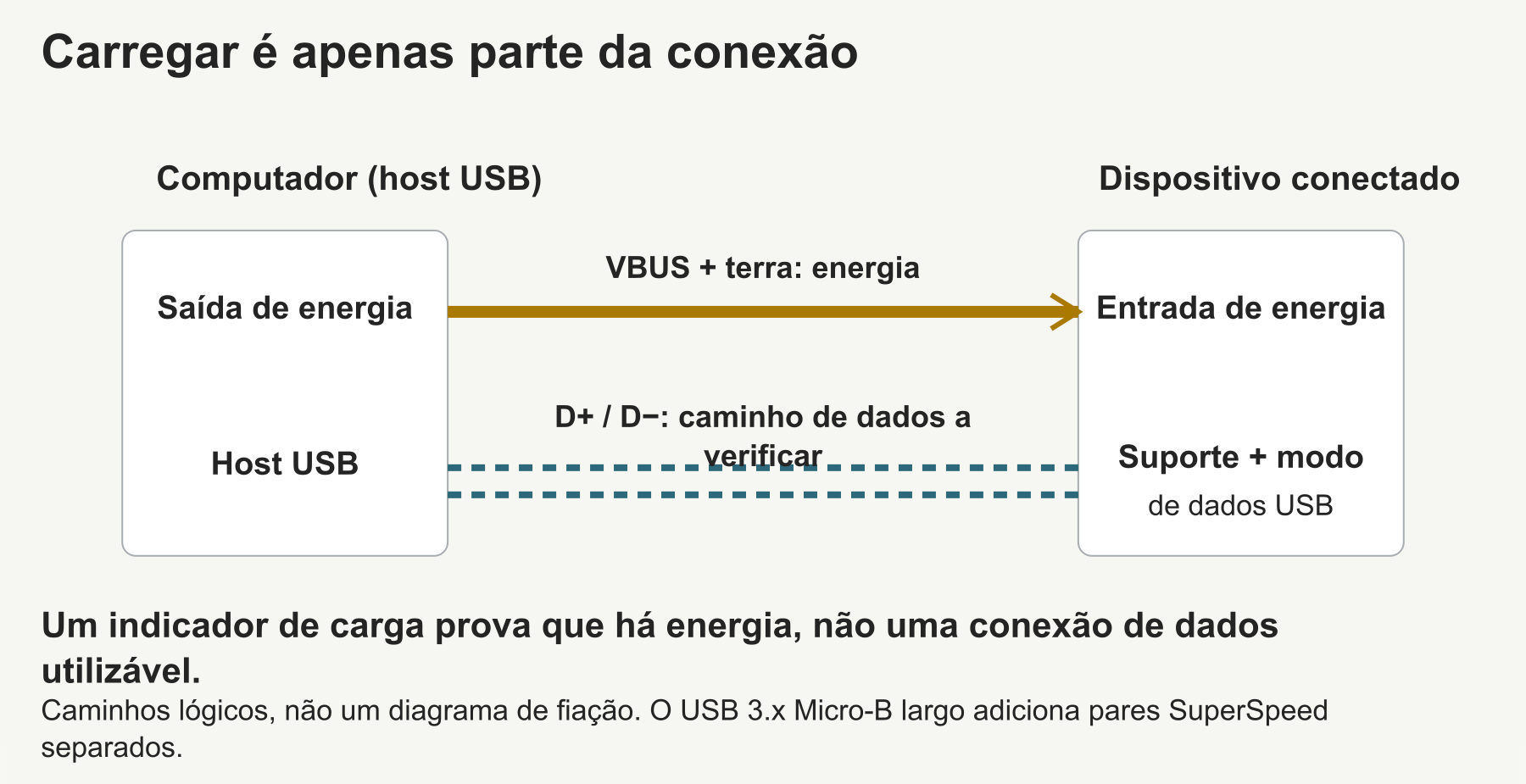

Um cabo que acende o indicador de carga de um dispositivo confirma apenas que a energia está chegando à porta. Para conexões padrão Mini-B e USB 2.0 Micro-B de 5 pinos, transferir arquivos, atualizar firmware ou reconhecer um dispositivo no computador exige um caminho de dados USB utilizável pelas linhas D+ e D−. Conexões largas USB 3.x Micro-B usam os pares de sinais adicionais para dados SuperSpeed.

Alguns cabos de alimentação omitem um caminho de dados USB utilizável e, portanto, não conseguem sincronizar arquivos. Ao mesmo tempo, a incapacidade de transferir arquivos não prova que um cabo contenha apenas dois fios internos nem que todos os cabos apenas de alimentação carreguem na mesma velocidade, pois portas de carregamento dedicadas e certos adaptadores de energia usam os contatos D+/D− para identificação do carregador sem executar a enumeração de dados USB (Microchip: Battery Charging with USB).

Quando um dispositivo Mini USB ou Micro USB carrega no computador, mas não aparece para transferência de arquivos, verifique dois itens:

• O cabo: Troque por um cabo explicitamente especificado para sincronização de dados e carga (data sync and charging).
• A porta do dispositivo e o modo de software: Alguns equipamentos usam um soquete Mini-B ou Micro-B estritamente como entrada de alimentação CC sem eletrônica de dados conectada atrás dele, e muitos celulares ou dispositivos de mídia iniciam por padrão no modo apenas carga até que a transferência de arquivos seja ativada na tela.

Compatibilidade, adaptadores e conexão de dispositivos

Encaixe físico e compatibilidade unidirecional no USB 3.x

Os conectores Mini-B e Micro-B têm contornos de carcaça incompatíveis e não se encaixam entre si; nunca force um plugue incompatível em uma porta, pois isso pode entortar os contatos ou rachar o alojamento do receptáculo. Dentro das interfaces Mini e Micro comparadas aqui, as especificações definem estas regras de encaixe (Pacote USB 2.0 e ECN do Mini-B; Especificação de cabos e conectores legados USB 3.1):

• Portas Mini-B padrão de 5 pinos acoplam apenas com plugues Mini-B padrão de 5 pinos.
• Portas USB 2.0 Micro-B padrão de 5 pinos acoplam apenas com plugues USB 2.0 Micro-B padrão de 5 pinos e bloqueiam fisicamente plugues Mini-B, Micro-A e USB 3.x Micro-B largos de 10 pinos.
• Portas USB 3.x Micro-B largas de 10 pinos acoplam tanto com um plugue USB 3.x Micro-B de 10 pinos quanto com um plugue USB 2.0 Micro-B padrão de 5 pinos inserido no lado USB 2.0 de 5 pinos do receptáculo.
• Portas Micro-AB (especificadas para equipamentos On-The-Go e Embedded Host) aceitam um plugue Micro-A ou um plugue Micro-B da geração correspondente, sendo que as portas USB 3.x Micro-AB também aceitam plugues USB 2.0 Micro-A e Micro-B.

Essa retrocompatibilidade unidirecional dentro da família Micro significa que um cabo USB 2.0 Micro-B padrão de 5 pinos pode ser conectado ao lado de 5 pinos de uma porta larga USB 3.x Micro-B em uma unidade externa. Para que essa conexão alternativa transfira arquivos, a unidade deve suportar operação em USB 2.0, o cabo de 5 pinos deve fornecer um caminho de dados USB 2.0 funcional e a unidade deve receber energia suficiente para funcionar. As transferências operam então nas velocidades do USB 2.0. O sentido inverso é bloqueado porque a seção extra SuperSpeed de 5 pinos em um plugue largo USB 3.x Micro-B não cabe em uma porta Micro-B padrão de 5 pinos.

Uso de adaptadores de Mini para Micro e limites de host USB

Se você já tem um cabo conectado a um computador ou carregador e precisa combinar o outro formato de conector na ponta do dispositivo, um adaptador passivo direcional pode converter a ponta. Por exemplo, um adaptador Micro-B macho para Mini-B fêmea (como a configuração mostrada na folha de dados StarTech UUSBMUSBMF6) recebe um plugue macho Mini-B padrão do cabo e o converte em um plugue macho Micro-B para um dispositivo Micro-B.

Ao usar um adaptador ou cabo para conectar equipamentos, tenha dois limites em mente:

1. Combine a direção macho e fêmea: Converter a ponta de um cabo Mini-B para uma porta Micro-B exige um adaptador Mini-B fêmea para Micro-B macho, enquanto adaptar um cabo Micro-B para uma porta Mini-B exige a combinação inversa de gêneros.
2. Conexão de periféricos USB (suporte a OTG e host): Conectar um pen drive, teclado, mouse ou interface de áudio diretamente a um dispositivo portátil exige que esse dispositivo seja capaz de atuar como host USB e que haja um arranjo de energia adequado para o periférico. Não é possível saber se um dispositivo suporta o modo host pelo formato de sua porta Mini USB ou Micro USB, e um adaptador passivo ou cabo padrão USB-A to Micro-B não adicionará capacidade de host a um hardware que não a possua. Conexões diretas de periféricos exigem hardware controlador compatível, firmware, arranjos de alimentação e um cabo ou adaptador projetado para o modo host do dispositivo (Suplemento USB On-The-Go e Embedded Host, no pacote USB 2.0).

Como escolher o cabo certo para o seu dispositivo

Antes de escolher um cabo de reposição ou adaptador, verifique quatro detalhes:

1.
   Formato da porta do dispositivo: Olhe diretamente para o soquete do equipamento para confirmar se é uma porta Mini-B escalonada de 5 pinos, uma USB 2.0 Micro-B plana de 5 pinos ou uma USB 3.x Micro-B de duas partes e 10 pinos (e consulte o manual do modelo se a porta de uma câmera ou instrumento parecer um soquete proprietário de 8 pinos).
2.
   Ponta oposta do cabo: Verifique se o computador, hub ou carregador usa uma porta USB Standard-A ou uma porta USB-C, ou confirme a direção macho/fêmea necessária se for adicionar um adaptador.
3.
   Uso para dados vs. apenas alimentação: Escolha um cabo especificado para sincronização de dados e carga sempre que precisar de transferência de arquivos, atualizações de firmware ou comunicação com o PC, e escolha um cabo SuperSpeed largo de 10 pinos e uma porta host que suportem o mesmo modo de 5 Gbps ou 10 Gbps do seu dispositivo Micro-B largo.
4.
   Comprimento e ângulo do plugue: Em espaços de montagem apertados, como câmeras veiculares ou gabinetes, verifique tanto o comprimento do cabo quanto a orientação de um plugue angulado de 90 graus em relação à face de encaixe.

Para procurar cabos prontos por ambas as pontas do conector, gênero ou orientação angulada, acesse a categoria Cabos USB e verifique se o anúncio especifica exatamente o seu par de conectores e o suporte à transferência de dados. Se você estiver procurando soquetes de montagem em placa ou plugues avulsos para reparo de circuitos em vez de um cabo pronto, use a categoria Conectores USB separada.
