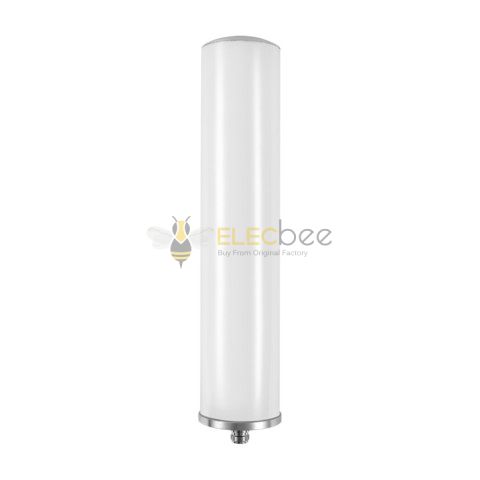

Elecbee Antena omnidirecional externa 3G 4G 5G (617-2700 MHz) (50 Ohm)

SKU: E-201-2489

Favoritos

Recursos Principais

Mostrar Mais

Datasheet

E-201-2489

Descrição

Descrição do produto

Antena Omni multidirecional externa de banda larga ultralarga.

Antena 5G projetada para máxima flexibilidade com várias operadoras e torres de celular na maioria dos ambientes. Considerarantena omni 4Gversão por quase metade do preço. Esta 5G SureCall Omni Antenna é uma antena externa de fibra de vidro omnidirecional. Ele opera em um campo de propagação de 360° com um alcance de até 30 milhas. Esta antena externa de banda ultralarga transmite e recebe sinais em todas as direções.

Ele é projetado para cobrir sistemas 2G/3G/4G/5G e WLAN para frequências Celular, PCS, AWS e LTE. Ganho máximo de 1,5 / 2 / 4 dBi. Conector N-Fêmea. 50 ohms. Banda ultralarga: 617 - 2700 MHz. Compatível com 5G Band 71 que inclui T-Mobile 5G Sub-6 Frequency. Montagem na parede ou montagem em poste. Inclui hardware de montagem. Número da peça: SC588W. UPC: 854328008435.

Banda ultralarga: 2G, 3G, 4G, 5G (617 - 2700 MHz) antena omnidirecional externa.
1,5 / 2 / 4 dBi Ganho máximo.
Conector N-Fêmea (50 ohm).
Inclui hardware de montagem.
Conecta-se com o cabo SC-400 (vendido separadamente).
Monte na vertical usando o hardware de montagem incluído.
Fácil de instalar.

Instalação.

Esta omni antena é omnidirecional, que recebe e envia sinais em um raio de 360 graus. O hardware fornecido permite uma montagem em superfície ou montagem em poste. Esta antena 5G deve ser montada na posição vertical.

Opção A - Montagem da antena em uma superfície vertical:

Usando a placa vertical do suporte, marque a posição do posicionamento desejado.
Desparafuse a porca na extremidade do parafuso de estuque e remova-o junto com a arruela de pressão e a arruela normal.
Coloque a placa vertical no local desejado e bata os parafusos, primeiro, junto com a luva no estuque com profundidade de 1/2 polegada a 5/8 polegada.
Nesta ordem, coloque a arruela, a arruela de pressão e a porca em cada parafuso e aperte até ficar firme. Ao apertar o parafuso, a luva se expandirá para prender a placa.
Use os parafusos fornecidos para prender a base da antena na placa horizontal.
Conecte a antena ao conector do cabo externo fornecido com seu kit e percorra a rota até o local planejado de seu booster.

Observação: Se a superfície desejada para instalação for madeira ou concreto, os parafusos de madeira ou alvenaria para montagem em placa em L deverão ser adquiridos separadamente.

Opção B: Montagem da antena no mastro/poste- Para ilustração desta opção, consulteFolha de Dados da Antena Omni Externa de Banda Ultralarga 5G.

Compatibilidade,

Compatibilidade do reforço de telefone: kits de reforço de célula de 50 Ohm de todas as marcas, incluindo reforços de sinal domésticos e industriais SureCall 2G-5G. Compatibilidade de cabo: cabos coaxiais baixos com N macho em cada extremidade (SC400, SC240, etc). Compatibilidade de acessórios: todos os acopladores de cabo 2G-5G e divisores de cabo 2G-5G.

Especificações da antena externa 5G Omni.:

Frequência:	617-697 / 698-960 / 1710-2700 MHz.
Largura do feixe:	H:360° E:60°/ H:360° E:55°/ H:360° E:40°.
máx. Ganho:	1,5 / 2 / 4 dBi.
VSWR:	< 2.
Impedância de entrada:	50 ohms.
Tipo de polarização:	Vertical.
Poder maximo:	100W.
Padrão de radiação:	Omnidirecional.
Tipo de conector:	N-Fêmea.
Encaixa:	Cabo Tipo 400 com Conector N-Male.
Diâmetro da Cúpula:	60 mm.
Dimensões:	12,8 x 2,56 polegadas.
Peso:	1,55 libras.
Material da capa:	Fibra de vidro (branco).
Temp. (graus Fahrenheit):	-22 ~ +176.
Umidade operacional:	5% a 95%.

Outras antenas externas de cobertura 5G Band 71 disponíveis:

5G Yagi (50 Ohm)
Multielemento 5G LPDA (50 Ohm)
5G DUAL LPDA 50 Ohm MIMO
Grade Parabólica 5G (50 Ohm)
Grade redonda parabólica 5G maior resistência ao vento (50 Ohm)
