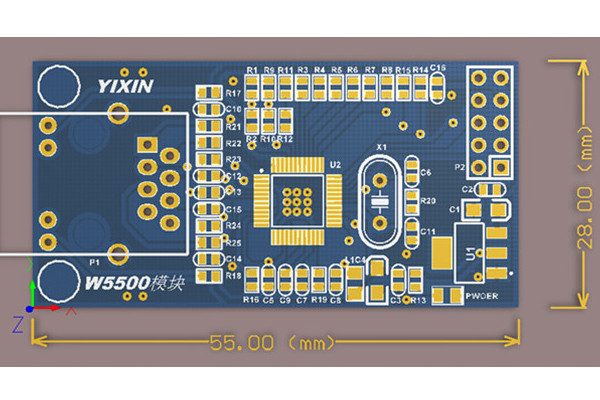

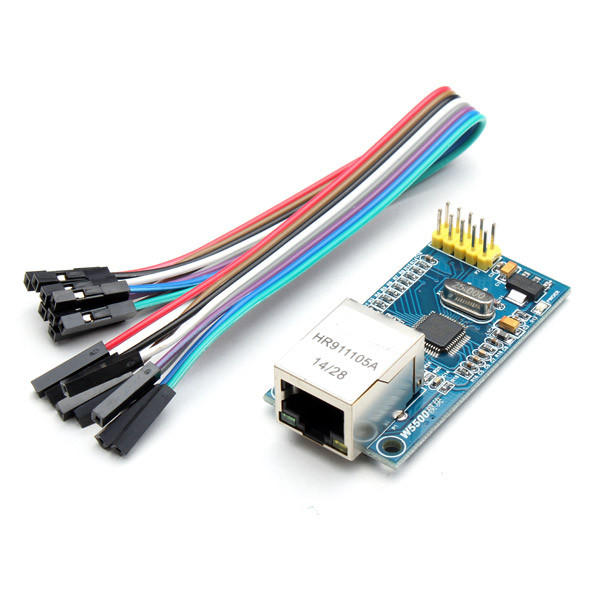

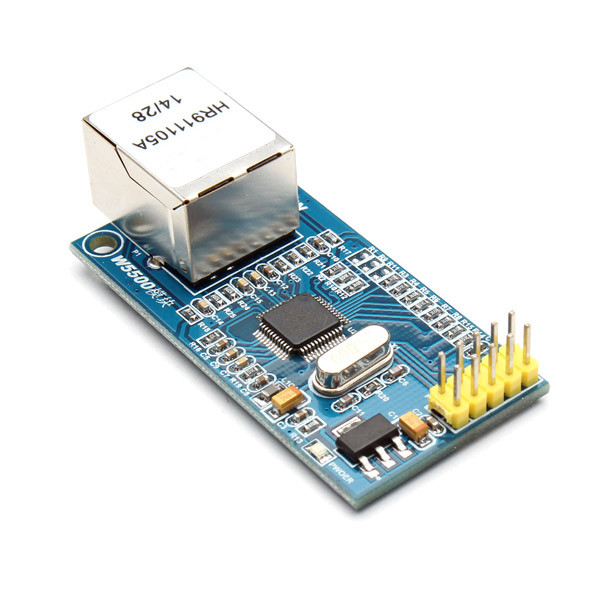

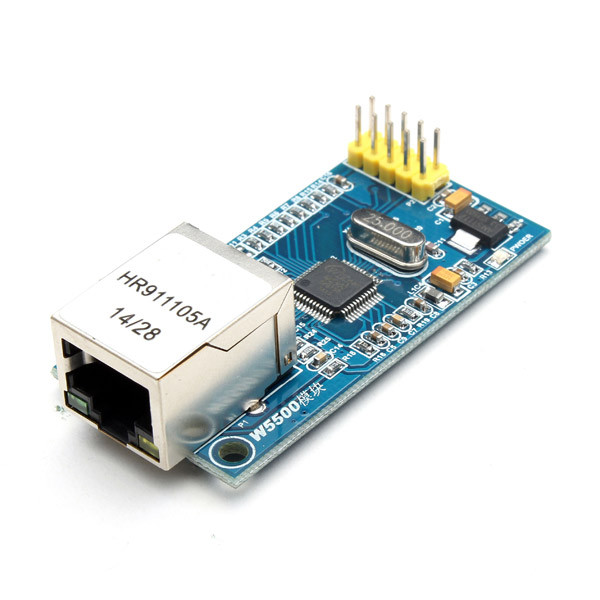

Elecbee W5500 이더넷 네트워크 모듈 하드웨어 TCP/IP 인터페이스 51/STM32 프로그램 드라이버 개발 보드

SKU: EB0041429
즐겨찾기

핵심 특징

하드웨어 TCP/IP 프로토콜 지원: TCP, UDP, ICMP, IGMP, IPv4, ARP, IGMP, PPPoE 및 이더넷
8개의 독립 포트(소켓) 지원
초소형 LQFP48 무연 패키지
절전 모드 제공
네트워크 깨우기 제공
고속 SPI 버스 지원(SPI 모드 0, 3)
TX/RX 캐시로 내부 32K 바이트 메모리
임베디드 10/100Mbps 이더넷 물리 계층
자동 협상 지원(10/100 기반 전이중/반이중)
IP 세분화는 지원되지 않습니다.
3.3V 작동 전압, I/O 포트는 5V 전압을 견딜 수 있습니다.
다중 표시 신호 출력(전이중/반이중 모드, 네트워크 연결 및 네트워크 속도)

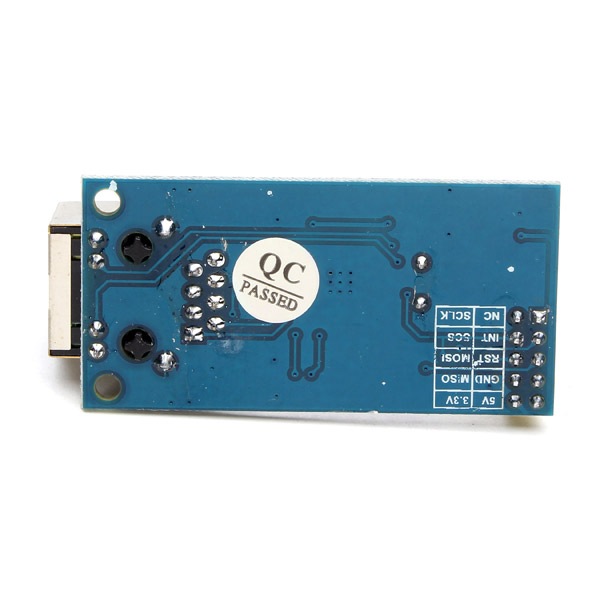

핀기능 설명핀기능 설명
3.3V3.3V 전원 입력 핀5V5V 전원 입력 핀
된장SPI 마스터 입력 슬레이브 출력 핀GND전원 접지 핀
MOSISPI 마스터 출력 슬레이브 입력 핀RSTW5500 하드웨어 초기화 핀(액티브 로우)
SCSSPI SLAVE 선택 핀(액티브 로우)지능W5500 인터럽트 핀(액티브 로우)
SCLKSPI 클록 핀체크 안함교수형

참고 1: W5500의 작동 전압은 3.3V이지만 I/O 포트는 5V를 견딜 수 있습니다.
참고 2: YIXIN_W5500 모듈에는 3.3V 전원 공급 장치 또는 5V 전원 공급 장치의 두 가지 전원 공급 모드가 있습니다. 5V 전원 공급 장치를 사용할 때 "3.3V" 핀은 3.3V 전압 출력을 갖습니다.
