- EB-DRF-0166

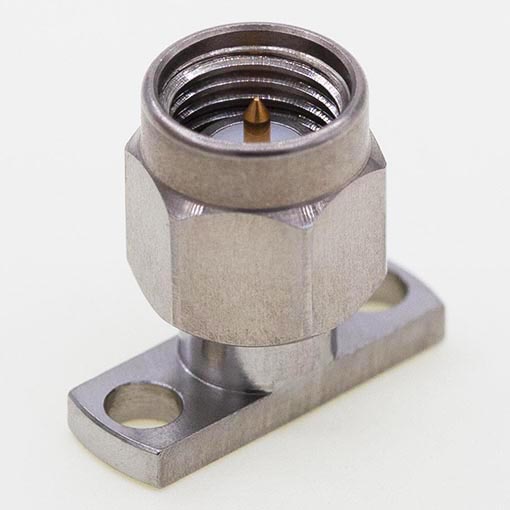

Elecbee SMA 수 커넥터, 12.7 x 4.8mm / 0.500 x 0.190inch 플랜지 0.23mm / .009″ 핀용
SKU: EB-DRF-0166
즐겨찾기
핵심 특징
- 방수 설계된 SMA 수컷 커넥터로 신뢰성 높은 신호 전송.
- 0.23mm 핀 크기와 호환되어 정밀 RF 응용에 적합.
- 1M 단일 케이블 직각 수컷 납땜 연결로 설치 간편.
더 보기
설명
부품 번호: EB-DRF-0166
설명: SMA 수 커넥터, 0.23mm/.009″ 핀용 12.7 x 4.8mm/0.500 x 0.190인치 플랜지 플러그 리셉터클.
이 EB-DRF-0166, 핀 0.23mm/0.009inch용 크기 12.7 x 4.8mm/0.500 x 0.190인치 플랜지 플러그 리셉터클이 있는 2홀 플랜지 수 SMA 커넥터, DC ~ 27GHz의 주파수 범위, 50Ω 임피던스, VSWR 1.10:1 DC~18GHz의 경우 (최대) 및 18GHz~27GHz의 경우 1.15:1(최대), 500주기 내구성 및 -55°C~+165°C 작동 온도.
장점
- 작은 크기
- 높은 신뢰성
- 우수한 기계적 성능
- DC ~ 27GHz의 넓은 주파수 범위
애플리케이션
- 범용 테스트
- 현장 교체 커넥터
- 랙 및 패널 실장 애플리케이션
- 핀 0.23mm / 0.009″용 리셉터클
주요 특징들
| 극성 | 기준 |
| 커넥터 유형 | SMA |
| 커넥터 성별 | 남성 |
| 임피던스 | 50Ω |
| 체형 | 똑바로 |
| 패널 장착 | 2홀 플랜지 |
| 부착 방법 | 현장교체 |
| 주파수 범위 | DC~27GHz |
성능 특징
| VSWR： | DC~18GHz: 1.10:1(최대) |
| 18GHz~27GHz:1.15:1(최대) | |
| 접촉 저항 | 중심 지휘자≤3.0mΩ |
| 외부 Conductor≤2.0mΩ | |
| 절연 저항 | ≥5000MΩ |
| 내전압 | 1000V |
| 내구성 | 500 사이클 |
| 작동 온도 | -55℃~+165℃ |
재료 사양
| 주택 | 유형 303 스테인리스강 |
| 광택 및 패시베이션 | |
| 센터 문의 | 베릴륨 구리 도금 |
| 골드(MIL-G-45204) | |
| 절연체 | PTFE 및 PEI |
