Elecbee SMA 암 커넥터, 15.8 x 5.7mm / 0.625 x 0.223″ 플랜지 1.27mm / .050″ 핀

SKU: EB-DRF-0134

즐겨찾기

핵심 특징

정밀한 핀 크기의 고품질 SMA 암 커넥터.
안정적인 연결을 위한 내구성 있는 플랜지 설계.
1.8m DP 수남-DVI 수남 케이블로 신호 전송 안정.
오디오, 비디오, 데이터 전송에 이상적.

설명

부품 번호: EB-DRF-0134

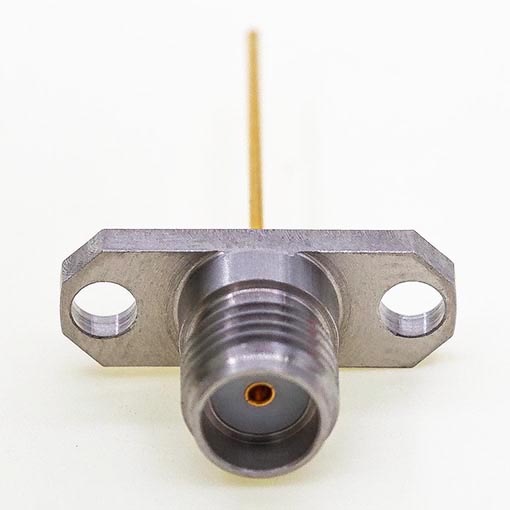

설명: SMA 암 항공 격벽 커넥터, 15.8 x 5.7mm / 0.625 x 0.223inch 플랜지 잭 및 직경 1.27mm / .050″ 핀 터미널.

이 EB-DRF-0134, 2홀 SMA 암 항공 격벽 커넥터, 크기 15.8 x 5.7mm / 0.625 x 0.223인치 플랜지 잭 및 직경 1.27mm / .050″ 핀 터미널, 주파수 범위 DC ~ 27GHz, 50Ω 임피던스, VSWR DC~18GHz의 경우 1.10:1(최대) 및 18GHz~27GHz의 경우 1.15:1(최대), 500주기 내구성 및 -55°C~+165°C 작동 온도.

장점

작은 크기
높은 신뢰성
우수한 기계적 성능
DC ~ 27GHz의 넓은 주파수 범위

애플리케이션

범용 테스트
SMA 항공사 격벽 연결
랙 및 패널 실장 애플리케이션
직경 1.27mm / .050″ 핀 터미널

주요 특징들

극성	기준
커넥터 유형	SMA
커넥터 성별	여성
임피던스	50Ω
체형	똑바로
패널 장착	2홀 플랜지
부착 방법	땜납
주파수 범위	DC~27GHz

성능 특징

VSWR：	DC~18GHz: 1.10:1(최대)
VSWR：	18GHz~27GHz:1.15:1(최대)
접촉 저항	중심 지휘자≤3.0mΩ
접촉 저항	외부 Conductor≤2.0mΩ
절연 저항	≥5000MΩ
내전압	1000V
내구성	500 사이클
작동 온도	-55℃~+165℃

재료 사양

주택	유형 303 스테인리스강
주택	광택 및 패시베이션
센터 문의	베릴륨 구리 도금
센터 문의	골드(MIL-G-45204)
절연체	PTFE 및 PEI
