Elecbee RAK2245 Pi HAT LoRaWAN 집중기 게이트웨이 통합 SX1301 GPS RAK831 업그레이드 버전 무선 모듈
SKU: EB000539
즐겨찾기
핵심 특징
Raspberry Pi 3 Model B+ 에디션과 호환됩니다.

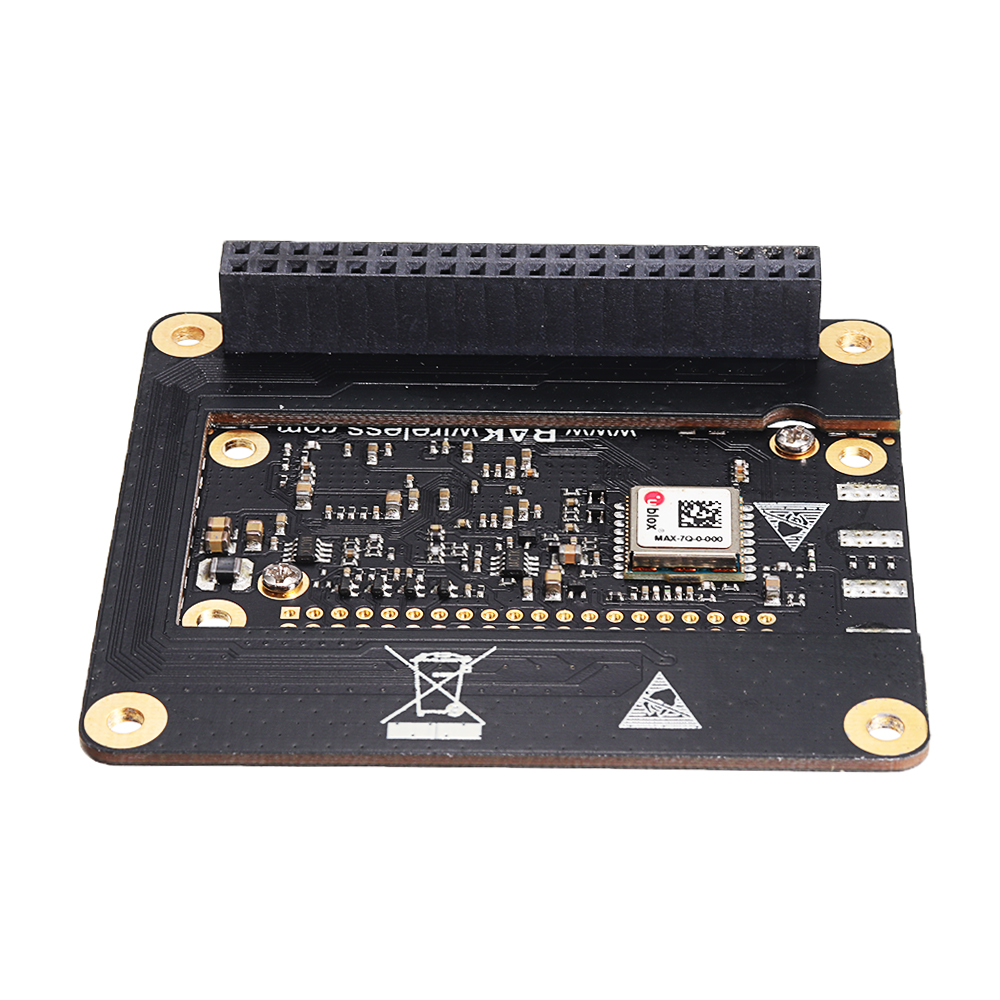

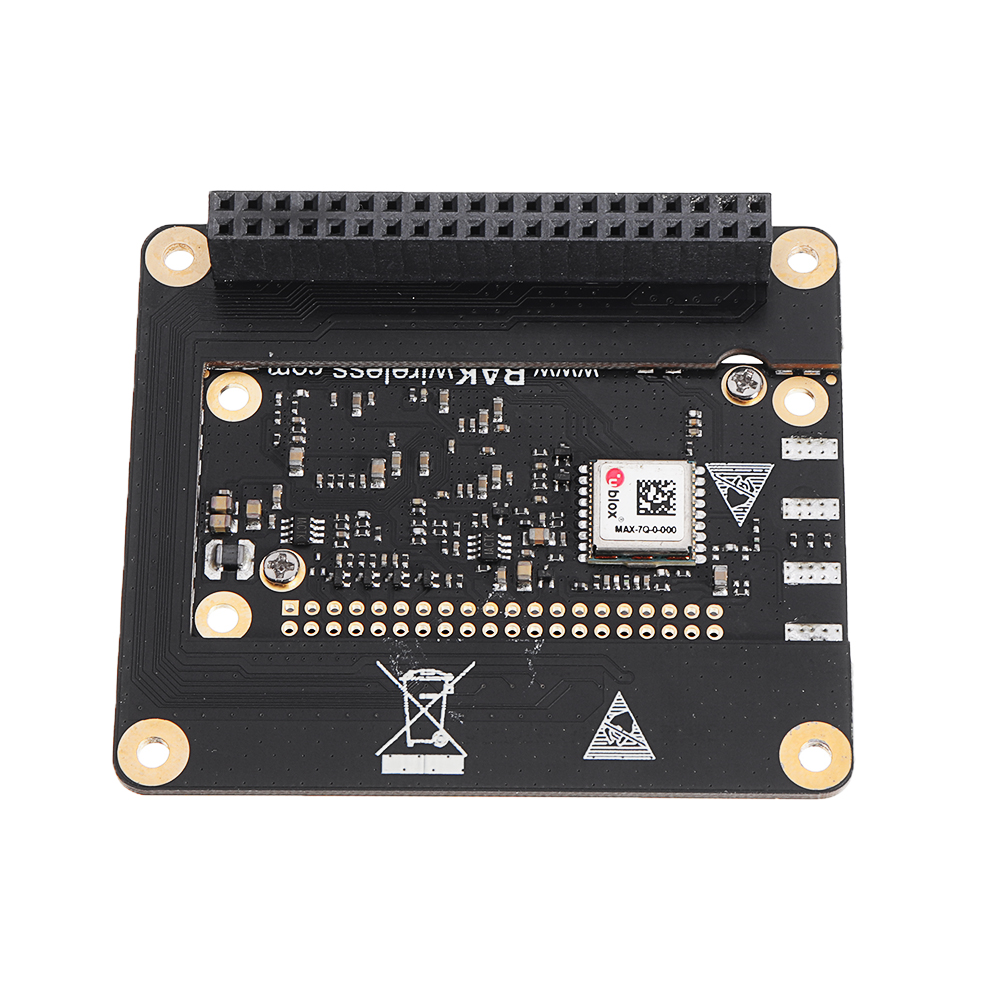

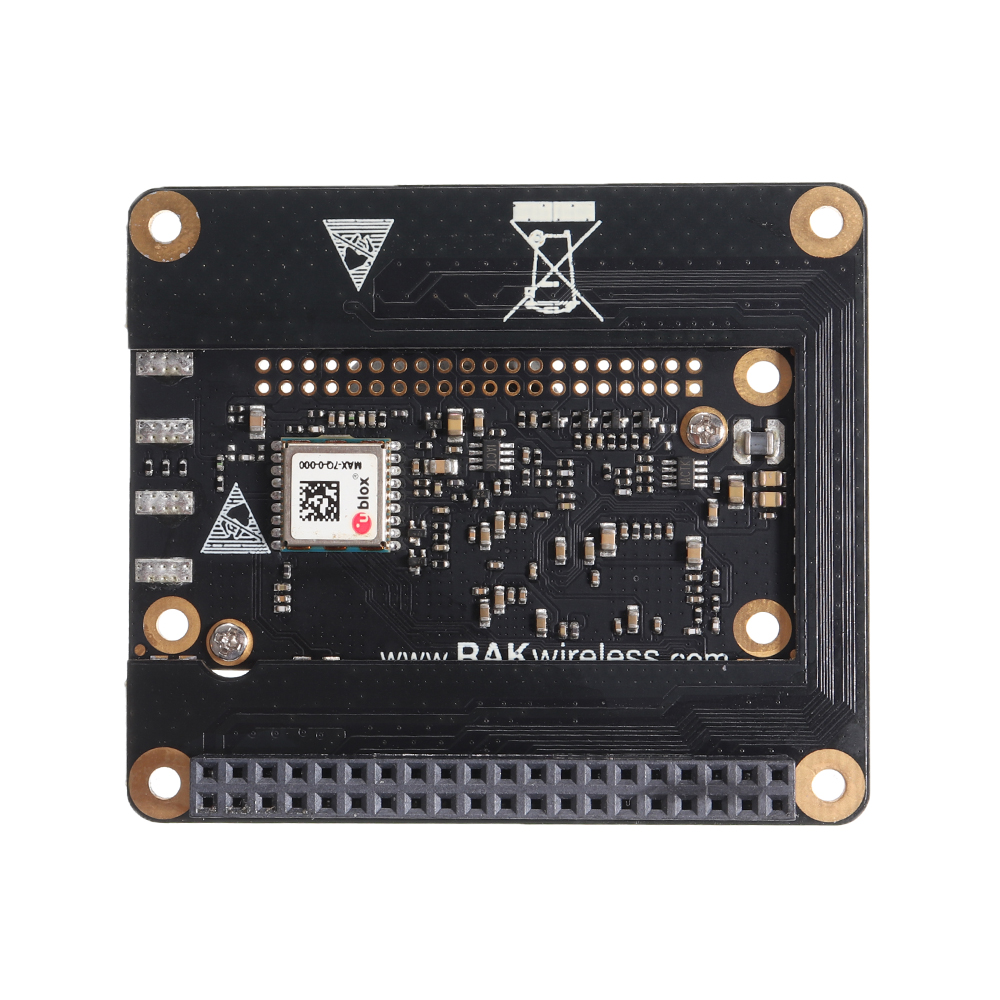

통합 Ublox MAX-7Q GPS 모듈 및 방열판.
SX1301 기저대역 프로세서, 49 x LoRa® 복조기, 10개의 병렬 복조 경로를 에뮬레이트하고 8개의 업링크/1개의 다운링크 채널을 지원합니다.
고/저 주파수용 SX125x Tx/Rx 프런트 엔드 2개.
5V 전원 공급 장치, 통합 레벨 변환 회로를 지원합니다.
TX 전력 최대 27dBm, RX 감도 최저 -139dBm@SF12, BW 125KHz.
최신 LoRaWAN® 1.0.2 프로토콜을 지원합니다.
라이선스가 필요 없는 글로벌 주파수 대역(EU433, CN470, EU868, US915, AS923, AU915, KR920, IN865 및 AS920)을 지원합니다.
SPI, UART, I2C 인터페이스를 지원합니다.
| 로라 모듈 | -SX1301 기본 프로세서, 8개의 업링크 채널 및 1개의 다운링크 채널 지원 -2 SX125x HF / LF 수신 및 송신 프런트 엔드; |
| GPS 모듈 | 유블럭스 MAX-7Q |
| 인터페이스 형식 | Raspberry Pi HAT 사양을 따르십시오. |

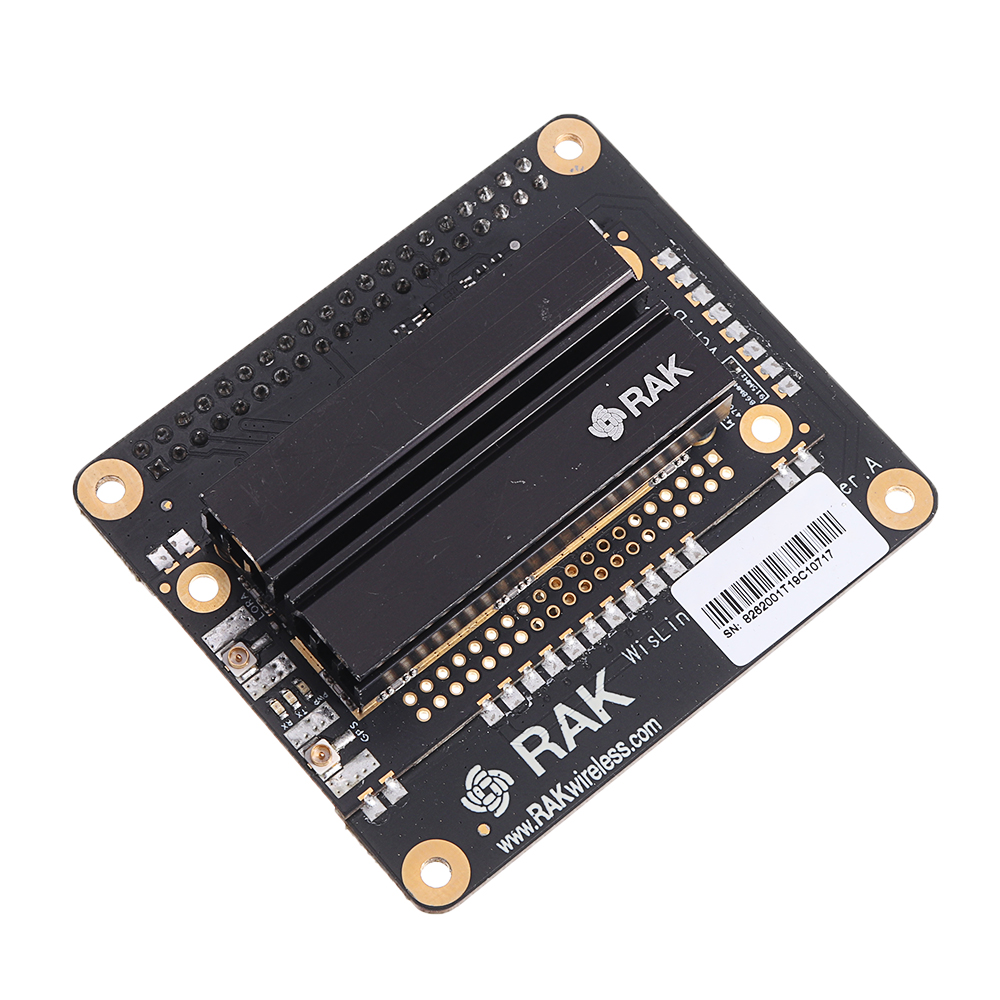

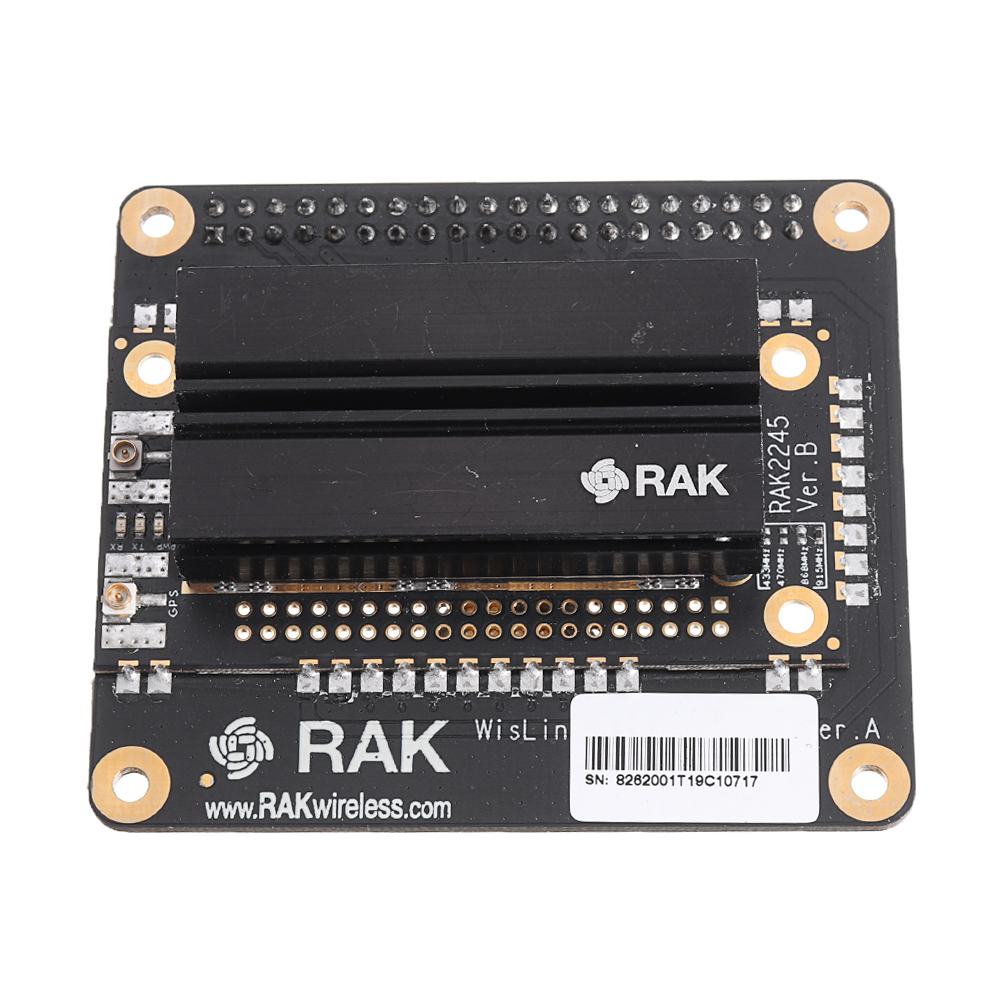

| 방열판 | 내부에 흑연 방열판이 있는 알루미늄 유형 방열판 |
| 주파수 대역 | EU433, CN470, EU868f US915, AS923, AU915, KR920, IN865 |
| LoRaWAN 버전 | 로라완 V1.0.2 |
| 거리 | 도심: 2 ~ 4km / 교외: 5 ~ 10km / 광역: 15km |
| 노드 수 | 평방 킬로미터당 500개 노드 |
| 전송 전력 | 27dBm(최대), 일반적으로 25dBm |
| 수신 감도 | -139dBm(최소) @ SF12, 대역폭 125KHz |
| 에 의해 구동 | DC5V±5% |
| 인터페이스 형식 | SPI, UART, GPIO |
| 안테나 연결 | LoRa용 U.FL 커넥터 1개, GPS용 U.FL 커넥터 1개 |
| 전력 소비 | TX(일반): 336mA / RX(일반): 360mA |

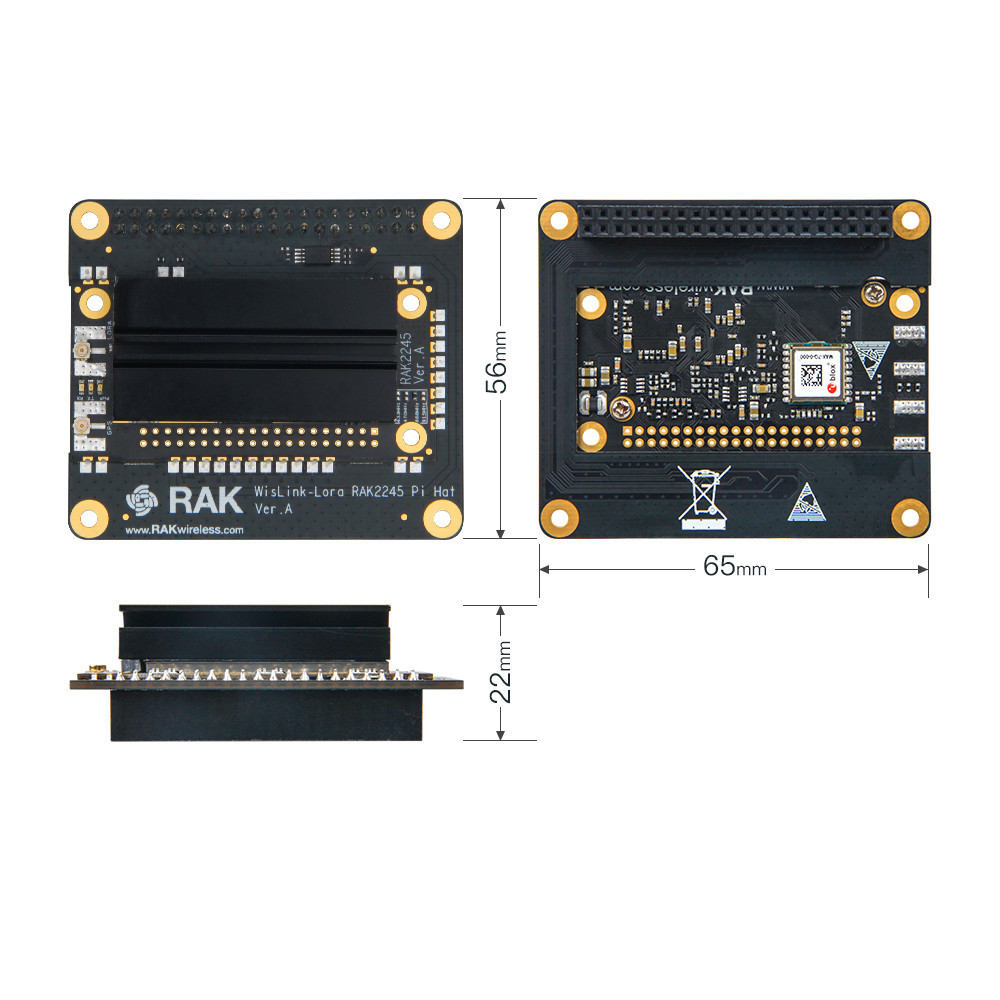

| 물리적 매개변수 | 치수(길이 x 너비 x 높이): 56.00 x 65.00 x 22.00mm(± 2mm, 방열판 포함) 무게: 약 32.6g |
| 온도 범위 | 정상적인 작동 온도: -20 ° C ~ + 65 ° C 확장 가능한 온도: -40 ° C ~ + 85 ° C 보관 온도 -40 ° C ~ 85 ° C |
더 보기
설명
>>>자세한 정보: 열려면 여기를 클릭하십시오.<<<
RAK2245 파이 모자 1개
제품 설명:
RAK2245 Pi HAT는 Raspberry PI 폼 팩터가 있는 모듈입니다. LoRaWAN® 게이트웨이의 완전한 RF 프런트 엔드로서 Raspberry Pi 3 Model B+와 같은 Raspberry PI에 연결할 수 있습니다. 8개 채널을 지원하고 LoRaWAN® 글로벌 주파수 대역에서 사용할 수 있습니다. 보드는 Ublox MAX-7Q GPS 모듈과 방열판을 통합하는 가장 작은 LoRaWAN® 게이트웨이 집중 장치입니다.
이 보드는 초고속으로 낮은 데이터 속도 LoRa® 무선 링크를 제공할 수 있습니다. 원격으로 분산된 많은 끝점에서 패킷을 관리할 수 있는 Semtech SX1301 트랜시버 집중 장치로 구동됩니다. 2개의 Semtech SX125X가 RF 프런트 엔드 I/Q 트랜시버용으로 통합되어 있습니다.
RAK2245 Pi HAT는 전체 LoRa® 시스템을 개발하는 데 도움이 되는 완전하고 비용 효율적인 LoRaWAN® 게이트웨이 솔루션입니다. 이것은 스마트 그리드, 인텔리전트 팜 및 기타 IoT 애플리케이션과 같은 다양한 솔루션을 만드는 경제적인 방법입니다. 또한 더 많은 애플리케이션으로 확장할 수 있는 소규모 시리즈 제조에 이상적입니다.

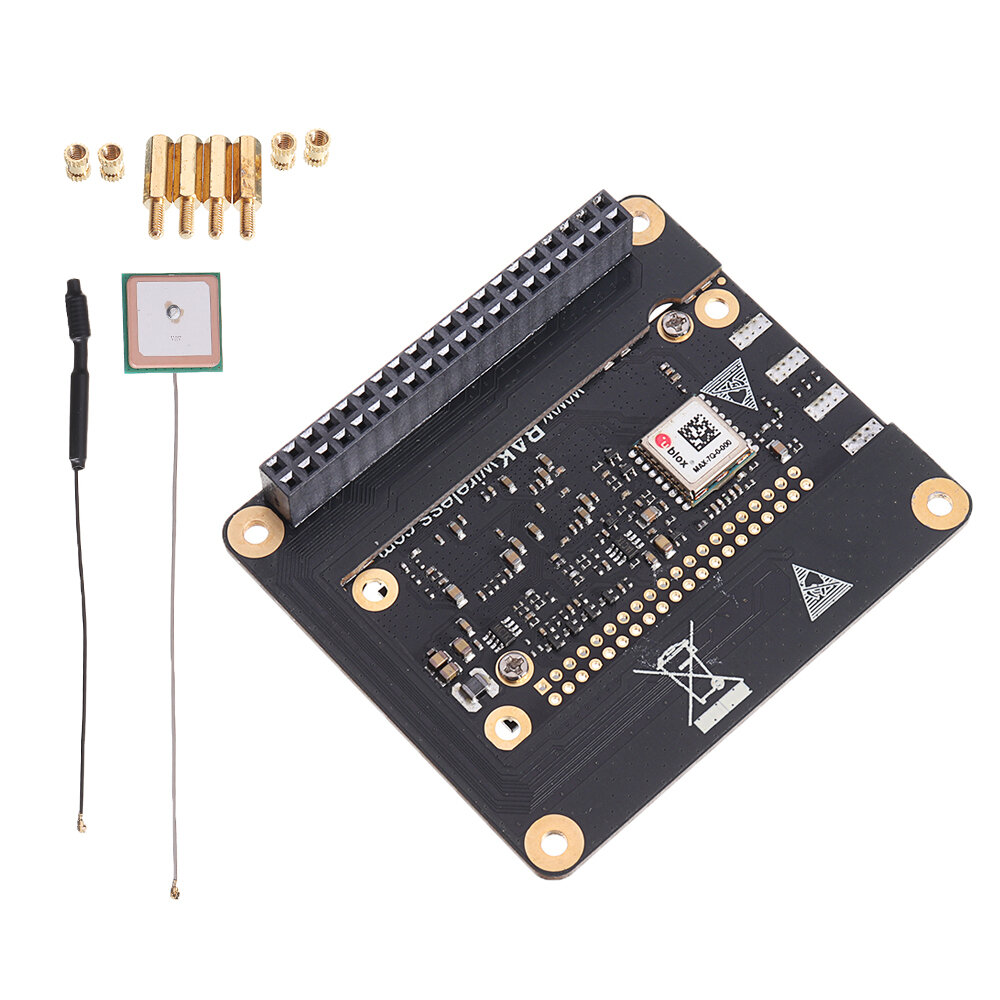

RAK2245 파이 모자 1개
1 x LoRa 안테나
1 x GPS 안테나
