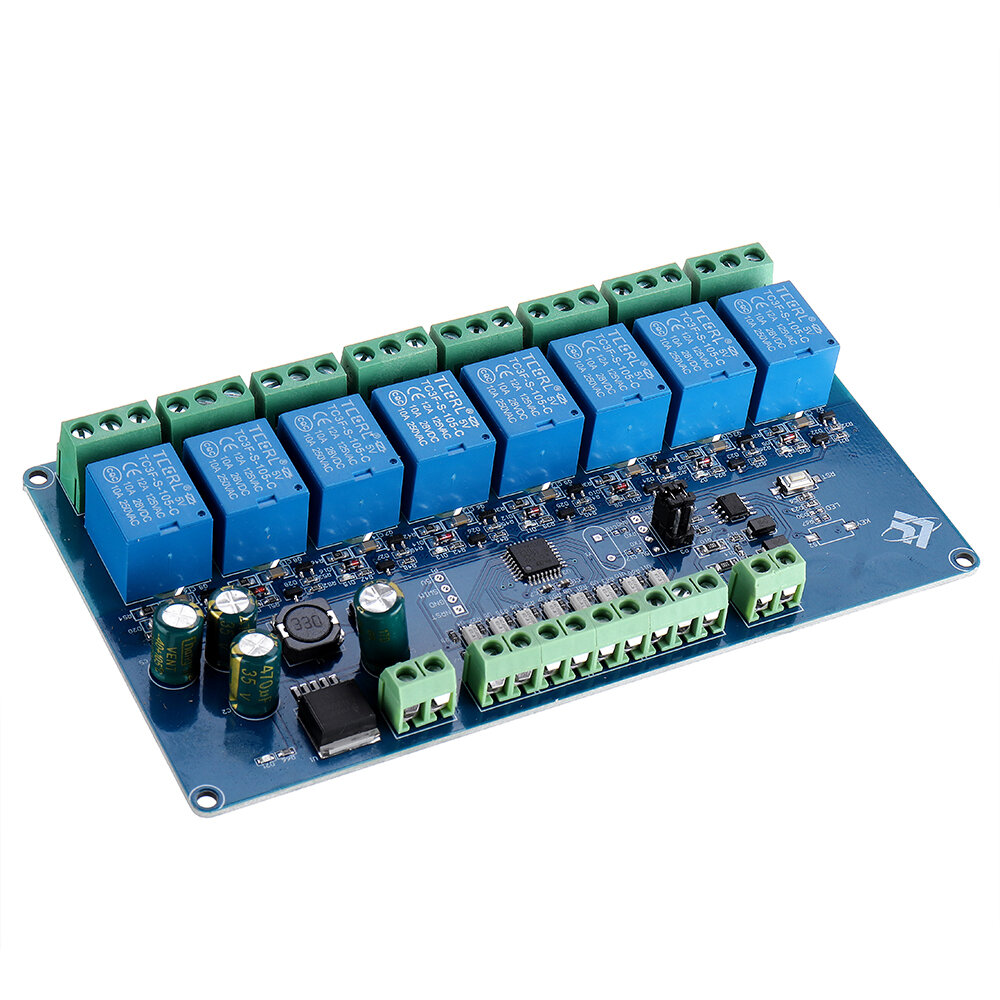

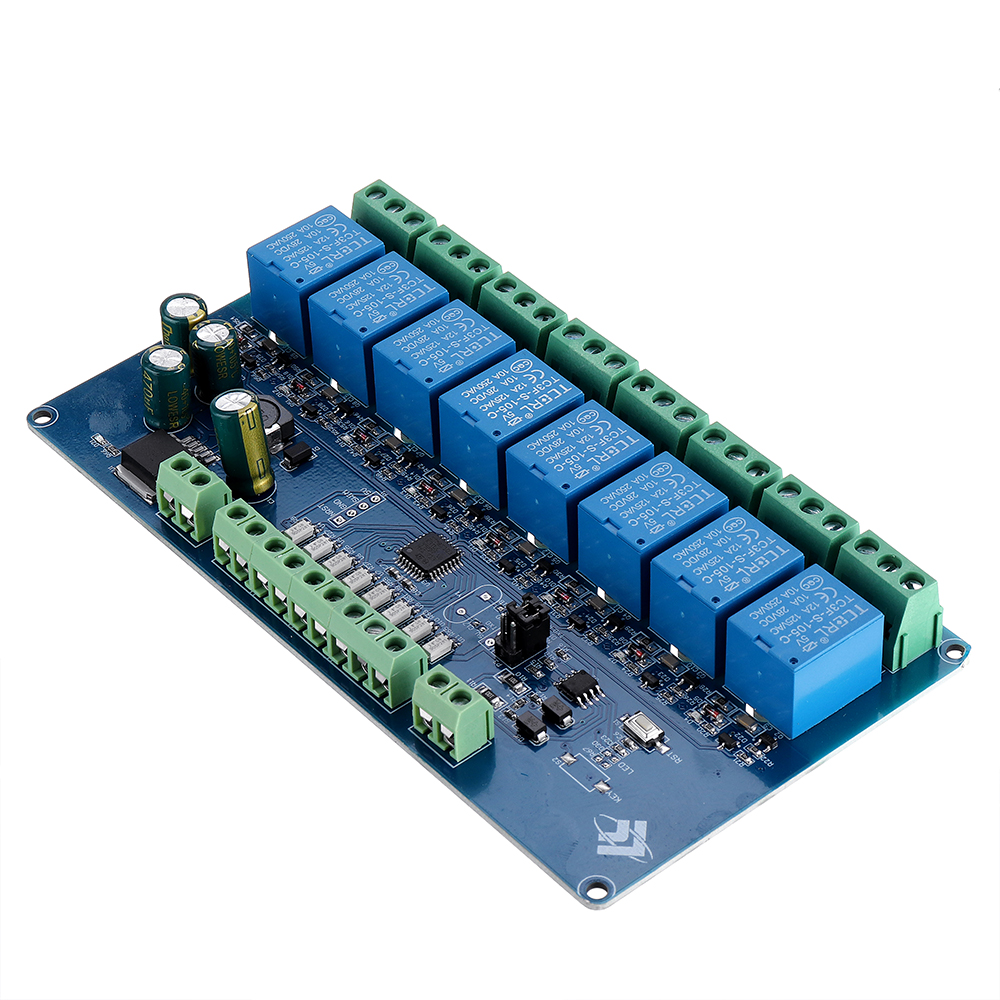

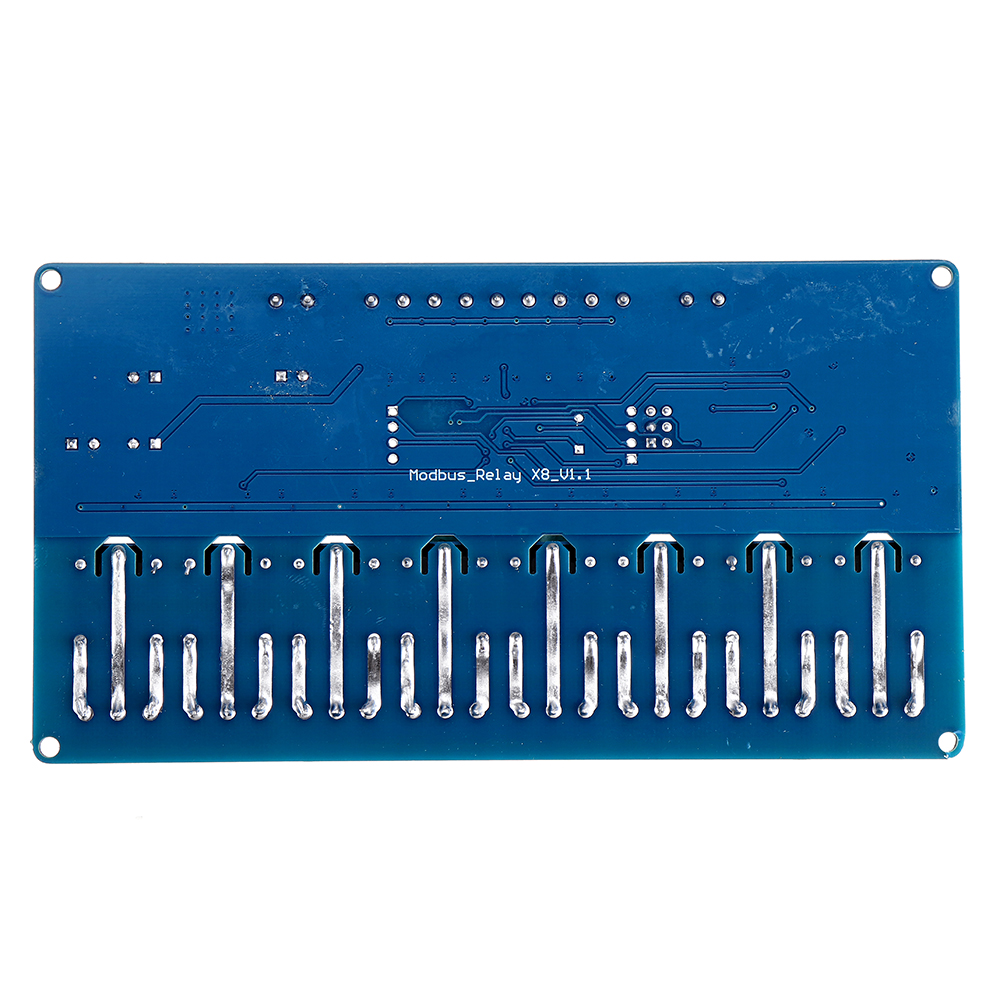

Elecbee MODBUS RTU 8 채널 릴레이 모듈 RS485/TTL UART 8 입력 산업 및 스마트 자동화를위한 8물 출력 스위치 보드

SKU: EB0046370

즐겨찾기

핵심 특징

특징:

안정적인 하드웨어 코어 : STM8S103K3T6 MCU 및 MAX485 레벨 변환 칩이 장착되어 장기 산업 또는 스마트 홈 자동화 작업을위한 안정적인 통신 및 안정적인 성능을 보장합니다.
듀얼 통신 인터페이스 : RS485 (A+/B-) 및 TTL UART (TXD/RXD) 인터페이스를 갖춘 표준 MODBUS RTU 프로토콜을 지원하며, 5V TTL 모듈/MCU 및 유연한 통합을위한 다양한 제어 터미널과 호환됩니다.
8 채널 High-Load I/O : 8 채널 DC3.3-30V Optocoupler 입력 (비 제어) 및 8 채널 10A/250VAC 릴레이 출력 (다이오드 보호 기능 포함)은 100,000 개의 연속 활성화에 대한 등급 (모터, 조명 또는 기계를 제어 할 수 있습니다.
조정 가능한 구성 및 타이밍 : 구성 가능한 보드 속도 (4800/9600/19200bps, 기본 9600, 전원 오프 저장) 및 장치 주소 (1-255, 기본 255, 전력 오프 저장). 정확한 제어 시퀀스를 위해 0.1S 타이밍베이스 (최대 6553.5S 지연)의 수동 플래시 모드를 지원합니다.
고급 프로젝트 용 사용자 정의 가능 : 펌웨어 사용자 정의를위한 STM8 수영 프로그래밍 포트가 포함되어 사용자가 모듈을 고유 한 자동화 요구에 조정할 수 있습니다. 산업, 스마트 홈 또는 보안 시스템의 다목적 배치를 위해 DC7-30V (5.08mm 터미널)로 구동됩니다.

사양

유사 상품 표시 >

속성

값

검색

무선 기능

블루투스

모델

RS485

유사 상품 표시 >

설명

1. 온보드 성숙하고 안정적인 STM8S103K3T6 MCU 및 MAX485 레벨 변환 칩

2. 통신 프로토콜 : 표준 MODBUS RTU 프로토콜 지원

3. 통신 인터페이스 : RS485 / 5V 레벨을 사용하여 TTL UART 인터페이스 지원

4. 커뮤니케이션 보드 속도 : 4800/9600/19200, 기본 9600bps, 전원 끄기 후 저장 지원

5. Optocoupler 입력의 신호 범위 : DC3.3-30V (이 입력은 릴레이 제어에 사용할 수 없습니다)

6. 출력 신호 : 릴레이 스위치 신호, 지원 설명서, 플래시 꺼짐, 플래시 꺼짐 모드, 플래시 꺼짐 / 플래시 지연베이스, 최대 플래시 오프 / 플래시 시간을 OXFFFF로 설정할 수 있습니다 * 0.1S = 6553.5s

7. 장치 주소 : 범위 1-255, 기본 255, 전원 끄기 후 절약 지원 지원

8. Baud Rate, 입력 신호, 릴레이 상태, 장치 주소는 소프트웨어 / 명령을 사용하여 읽을 수 있습니다.

9. 온보드 8 채널 5V, 10A / 250V AC, 10A / 30VDC 릴레이, 다이오드 블리드 보호, 짧은 응답 시간으로 연속적으로 유인 될 수있는 10A / 30VDC 릴레이

10. 온보드 릴레이 스위치 표시기

11. STM8 수영 프로그램은 프로그래밍을 위해 예약되어 있으며 고객이 2 차 개발을 위해 자체 펌웨어를 다운로드 할 수 있도록 지원합니다.

12. 전원 공급 장치 전압 : DC7-30V, 5.08mm 터미널 전원 공급 장치

매뉴얼 : 여기를 클릭하여 열겠습니다

1 x Ready Board

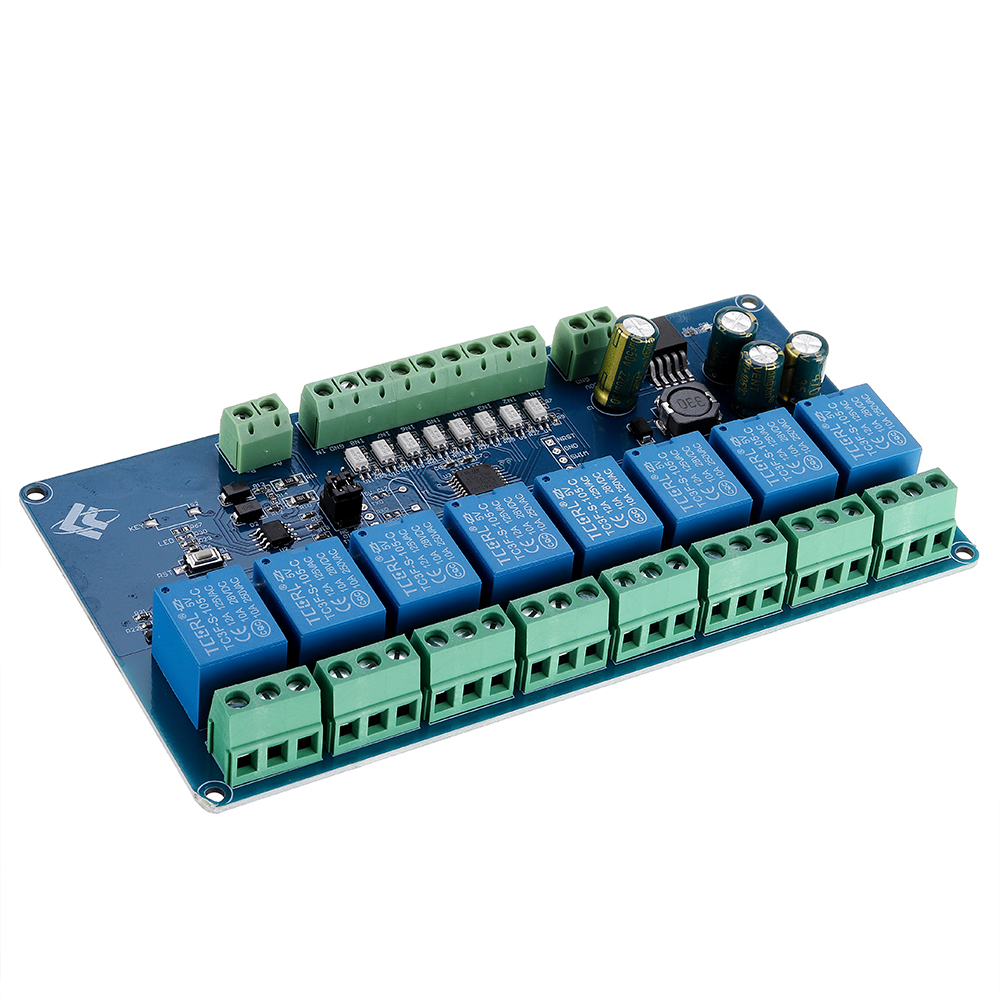

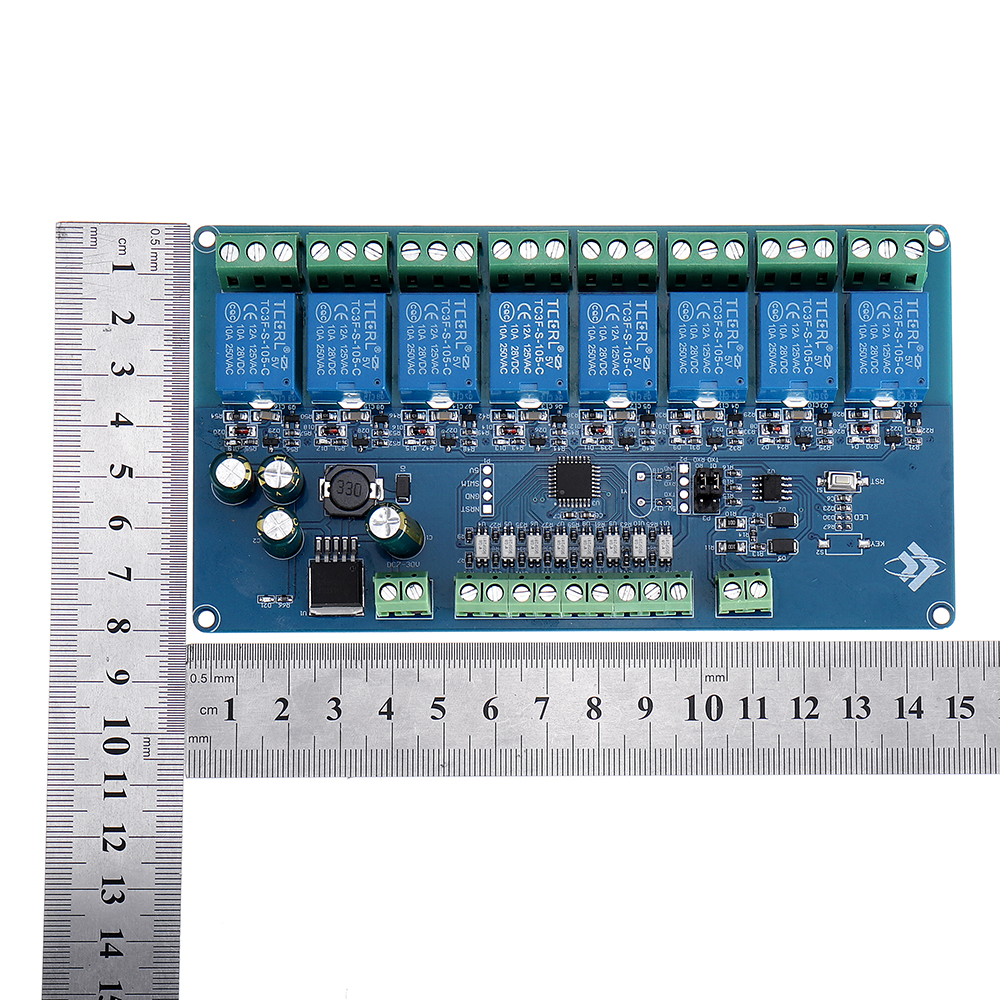

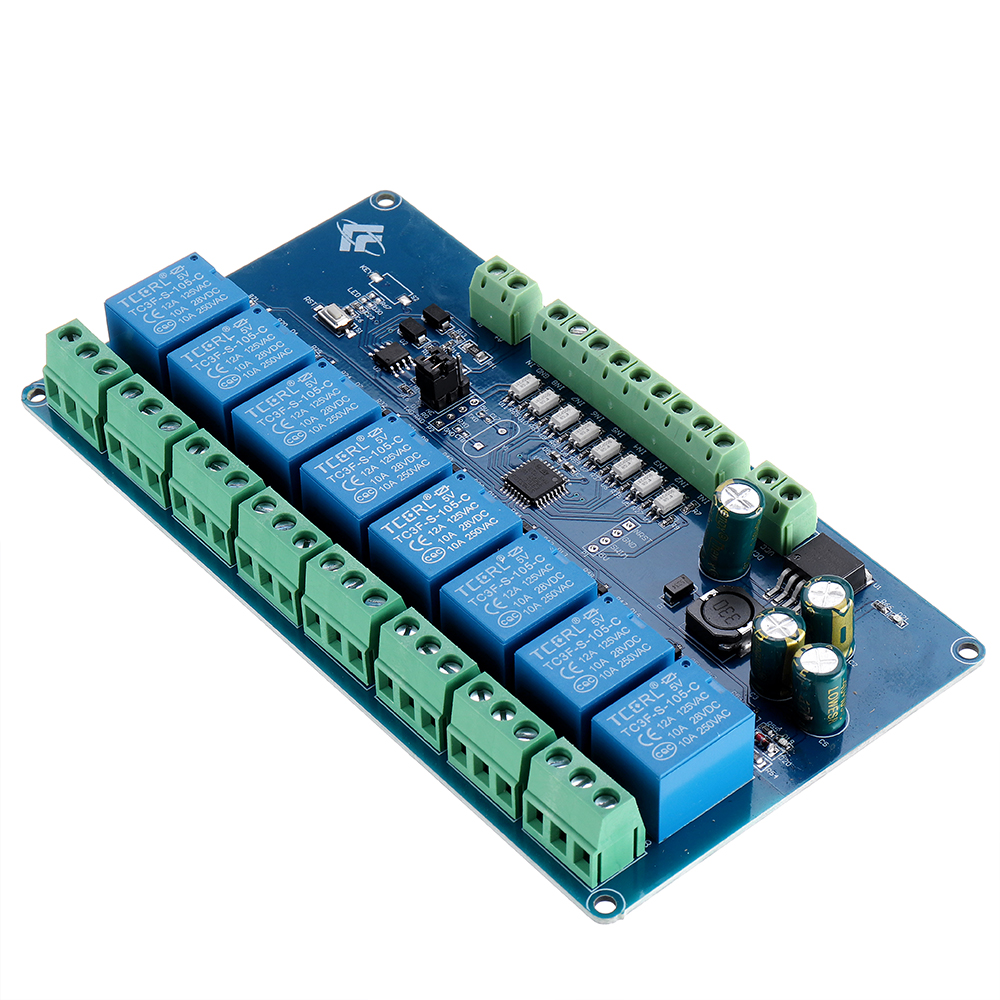

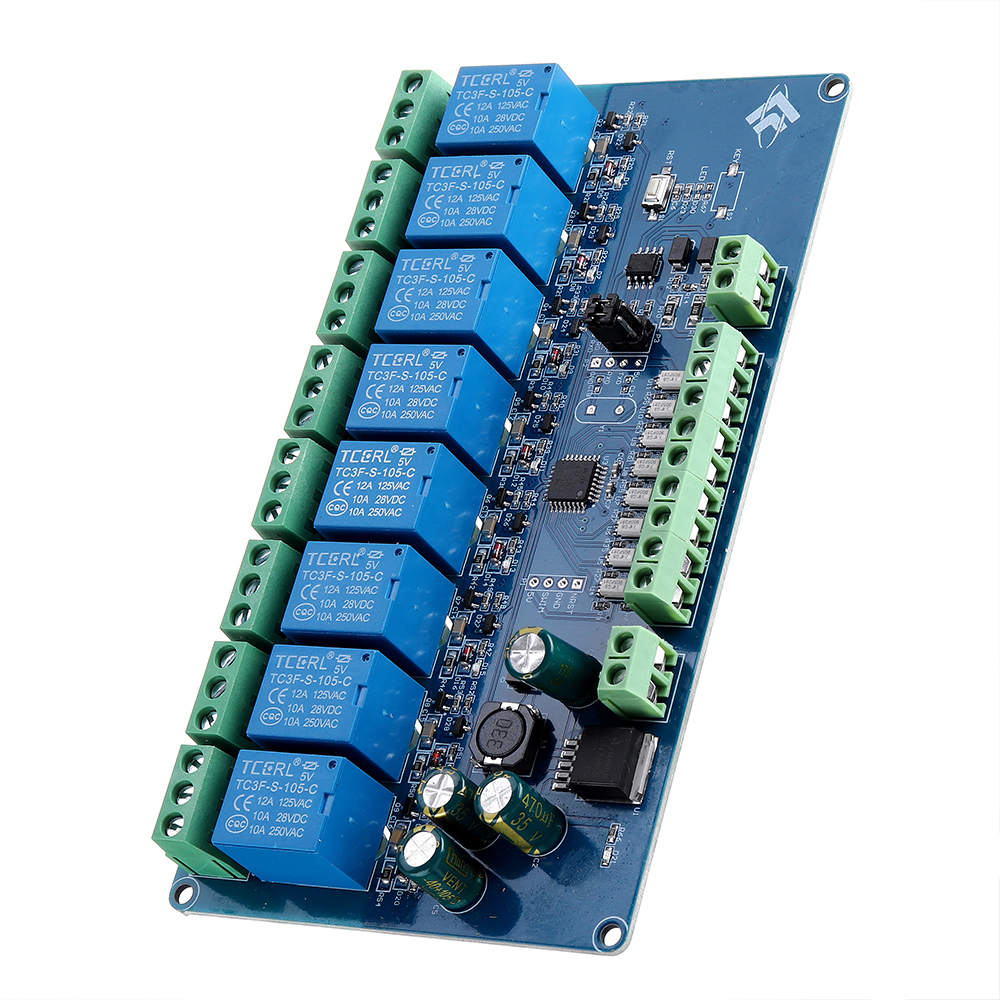

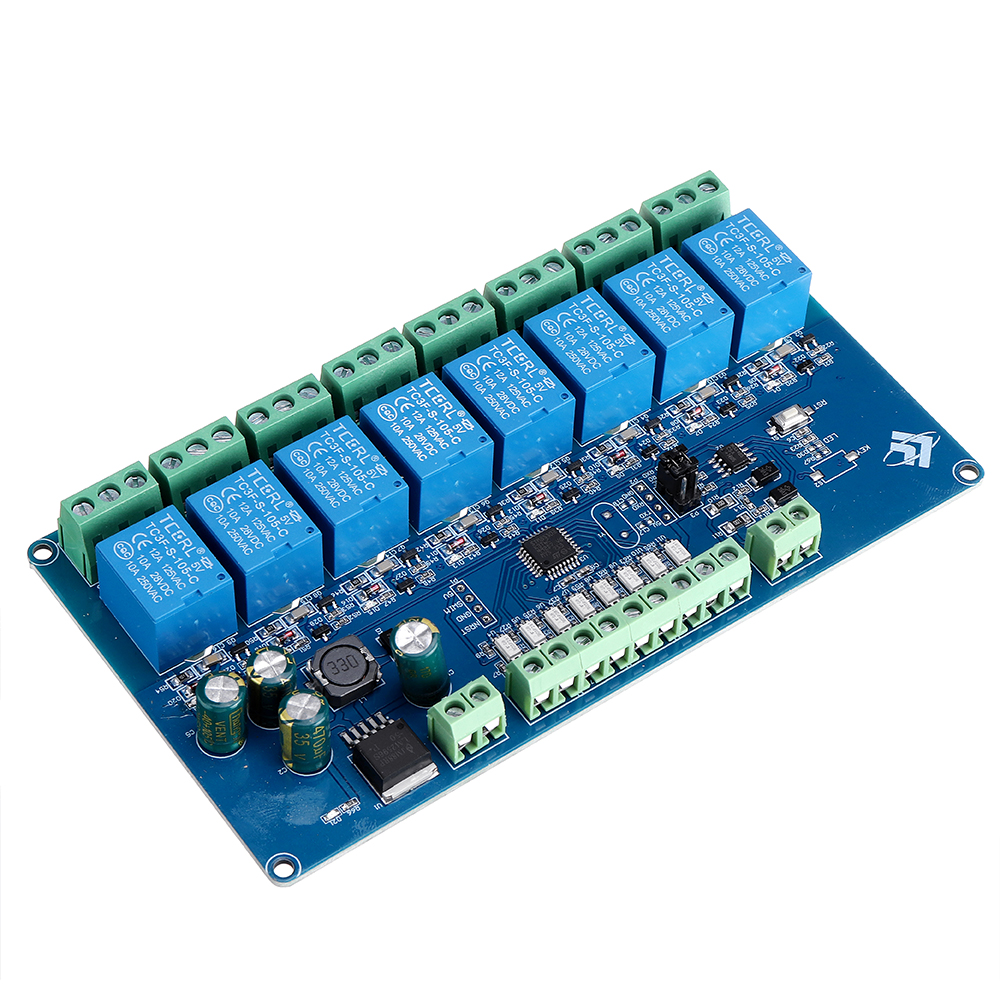

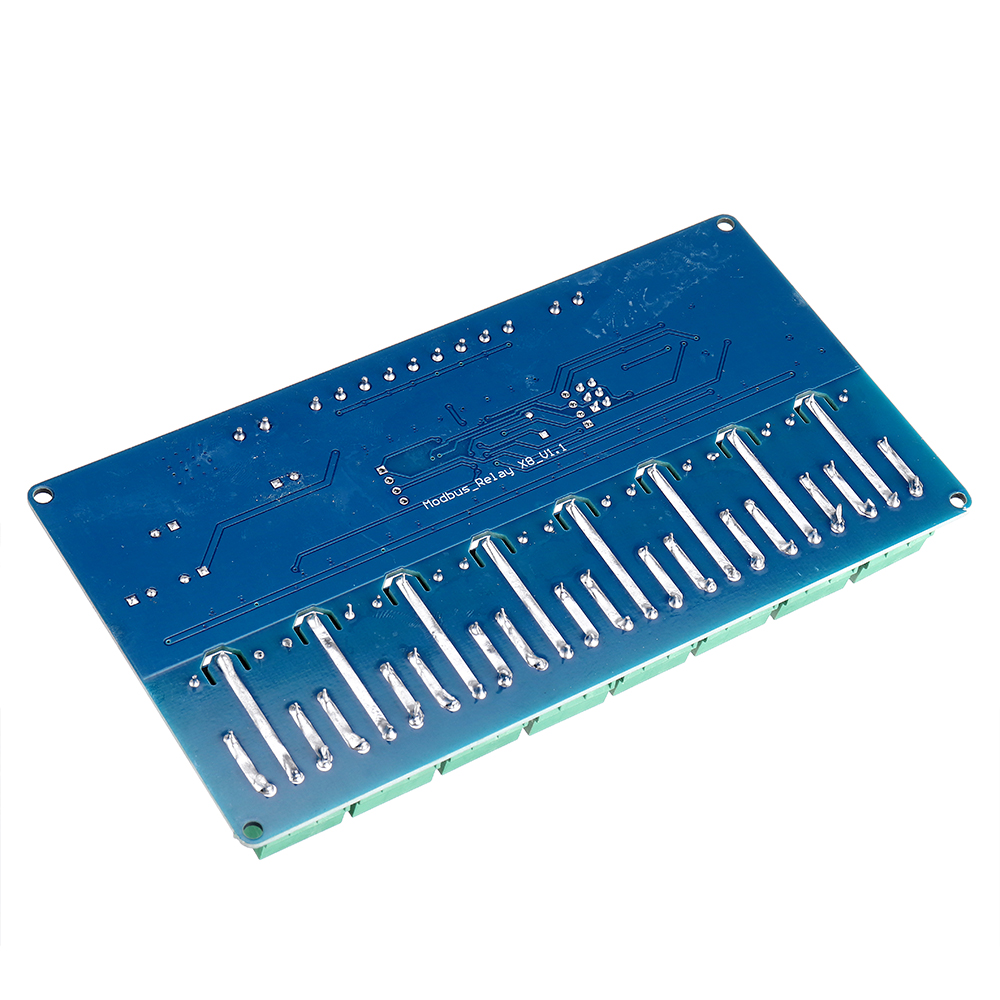

Modbus-RTU-Octal-Relay-Module-RS485--TTL-UART-8-Inputs-8-Outputs-Switch-Board-1685344

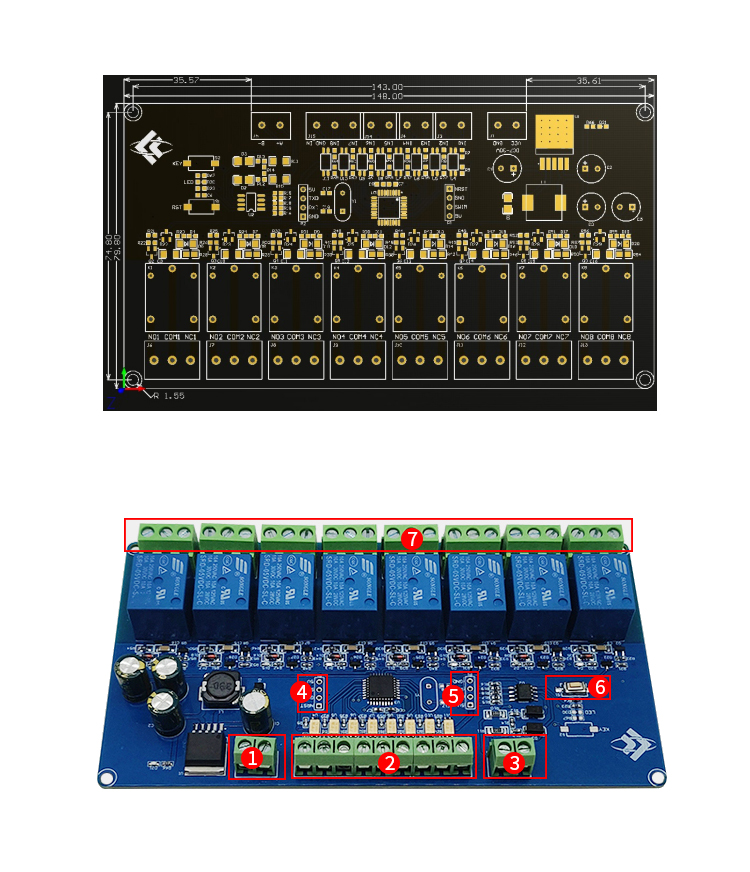

1. VCC, GND : DC7-30V 5.08mm 전력 입력 단자

2. DC3.3-30V Optocoupler 신호 입력 :

IN1-in8 : 양성 채널 1-8

GND_IN : 채널 1-8 공통 음수

3. A +, B- : RS485 통신 인터페이스, A +, B-는 각각 A +, B의 외부 제어 터미널에 연결됩니다.

4. 5V, 수영, GND, NRST : STM8 수영 프로그램 다운로드 포트

5. TXD, RXD, GND : TTL 레벨 UART 통신 인터페이스, TXD, RXD, GND는 외부 제어 터미널의 RXD, TXD, GND에 연결되어 있으며 5V 레벨 TTL 모듈 / MCU 만 지원합니다. 배선 순서 사용 제안 : Modbus Power-Modbus 모듈 연결 TTL 모듈 TTL 모듈에 연결되어 있습니다.

6. RST : MCU 재설정 버튼

7. 릴레이 스위치 신호 출력 :

아니오 : 일반적으로 열려, 릴레이는 풀인 전에 매달려 Pull-in 후 COM으로 단락됩니다.

com : 일반적인

NC : 일반적으로 닫힌 끝, 릴레이는 풀인 전에 COM으로 단락되어 있으며 풀인 후에 끊습니다.

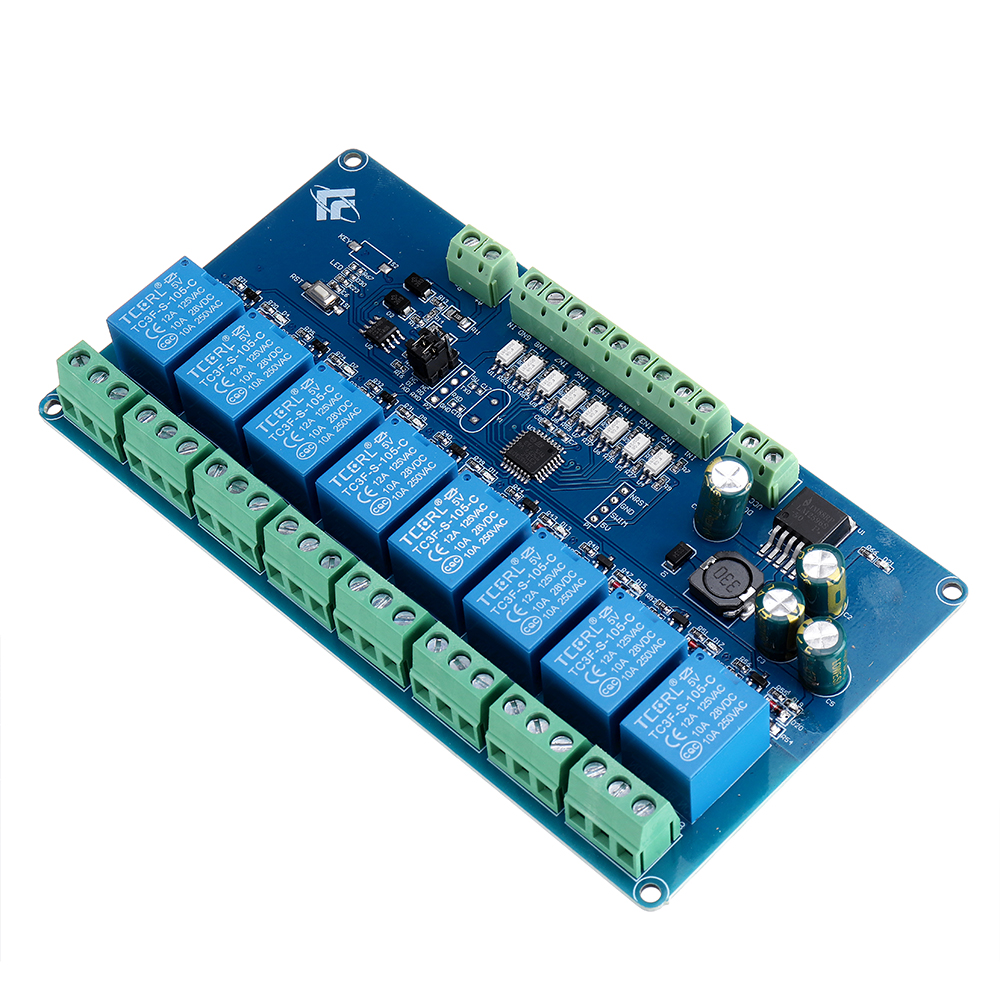

Modbus-RTU-Octal-Relay-Module-RS485--TTL-UART-8-Inputs-8-Outputs-Switch-Board-1685344
