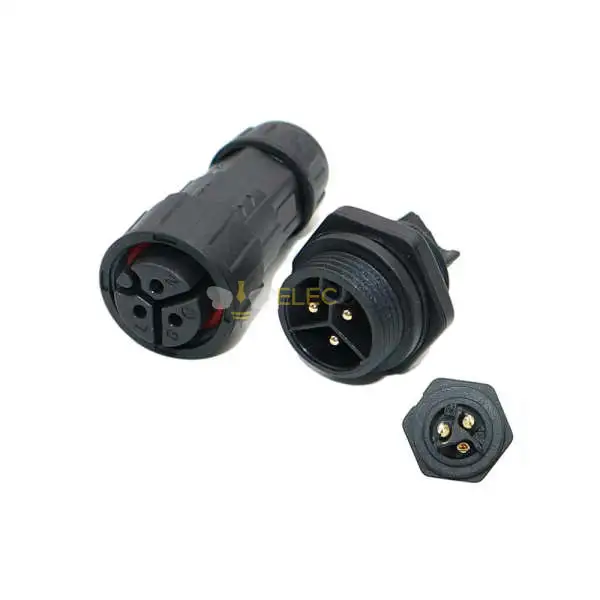

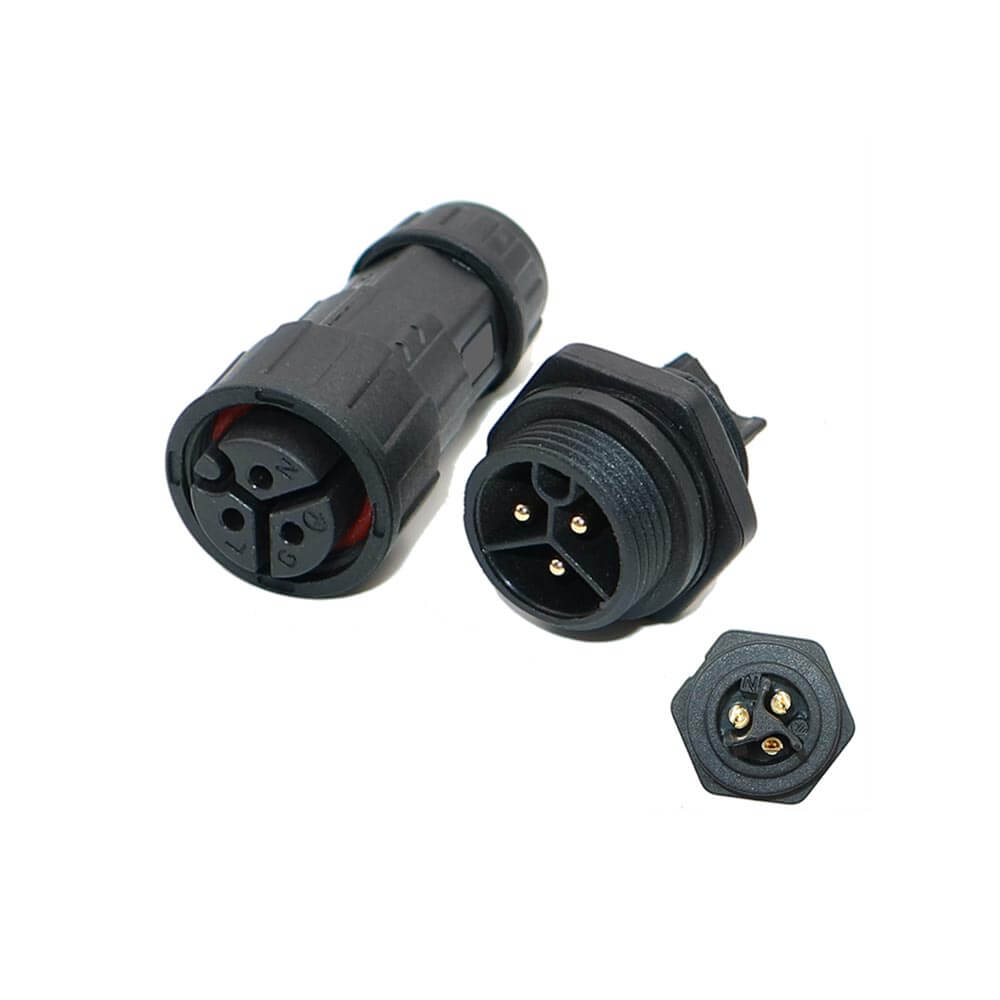

Elecbee M19 3핀 후면 장착 방수 항공 커넥터 수-암 세트 IP68 500V 15A 납땜형 패널 소켓 전원 커넥터
SKU: EB-049-0024-H
즐겨찾기
핵심 특징
- 잠금 링 옵션: 다양한 방수 잠금 링( φ11.5mm, φ10.0mm, φ8.0mm, φ6.8mm, φ5.5mm) 을 선택하실 수 있습니다. 주문 시 필요한 사이즈를 메모에 남겨주세요. 별도의 언급이 없을 경우, 기본적으로 φ10.0mm (8.5-10.0mm) 잠금 링이 발송됩니다.
- 뛰어난 방수/방진 기능: IP67/IP68 등급 보호 기능으로 실외, 해양, 산업 및 열악한 환경에서도 안정적인 성능을 보장하며, 먼지와 물에 대한 탁월한 저항력을 제공합니다.
- 안전한 잠금 설계: M19 방수 커넥터는 나사식 잠금 및 납땜 단자로 설계되어 안정적인 전선 연결을 제공하며, 뛰어난 전도성과 안정적인 성능을 보장합니다.
- 고출력 용량: 최대 60~500V 및 5~20A를 지원하여 고전력 LED 조명, 신에너지 장비, 산업 기계 및 전력 시스템에 이상적입니다.
- 뛰어난 내구성: 고품질 PA66 나일론 하우징과 금도금 황동 접점을 사용하여 탁월한 내식성, 전도성 및 긴 수명을 보장합니다.
더 보기
사양
위치 수:
2핀3핀4핀5핀6핀7핀8핀10핀12핀14핀16핀17핀15핀9핀11 핀13핀18핀속성
값
검색
커넥터 유형
플러그, 리셉터클
장착 유형
패널 실장
장착 기능
벌크헤드 - 후면 너트
종료
솔더 컵
연락처 유형
수·암 핀
위치 수
3핀
물질 가연성 등급
UL94 V-0
작동 온도
-25℃~+105℃
유입 보호
IP68
정격 전류
20A
정격 전압
500V
특징
방수복
커넥터 시리즈
M19
색상
검은색
고정 유형
스레드
정위
스트레이트
쉘 재료
PVC
접촉 자료
구리 합금
연락처 마감
금도금
절연 재료
아빠
케이블 직경
8.5mm~10mm
쉘 크기
19
설명
Elecbee M19 3 핀 후면 장착 방수 항공 커넥터 남성 여성 세트 IP68 500V 15A 솔더 유형
Elecbee M19 3핀 후면 장착 방수 항공 커넥터는 산업용 제어 캐비닛, 인버터 시스템, PLC 제어 장비, 통신 장치, 해양 전자 장치, LED 전원 시스템 및 실외 전기 설치용으로 설계된 원형 전원 커넥터입니다. 후면 패널 장착 구조, 나사식 잠금 메커니즘, IP68 방수 보호 및 금도금 구리 접점을 갖춘 이 커넥터는 까다로운 산업 환경에서 안정적인 전기 성능을 제공합니다.
기술 사양
- 브랜드 : 엘렉비
- 시리즈: M19 방수 커넥터
- 커넥터 유형: 원형 항공 커넥터
- 구성: 남여 커넥터 세트
- 핀 수: 3핀
- 장착 유형: 후면 패널 마운트
- 설치 유형: 패널 리셉터클
- 종단 유형: 솔더 유형
- 정격 전압: 500V
- 정격 전류: 15A
- 내전압: 1500V
- 보호 등급: IP68
- 접촉 저항: ≤5mΩ
- 접점 재질: 금도금 구리
- 터미널 재질: 구리 합금
- 하우징 재질: 나일론/PVC
- 작동 온도: -40°C ~ +105°C
- 가연성 등급: UL94V-0
- 잠금 방법: 스레드 커플링
- 케이블 직경 범위: 3.5mm~11.5mm
산업용 애플리케이션
산업용 제어 캐비닛, 인버터 시스템, PLC 제어 패널, 통신 장비, 해양 전기 시스템, LED 전원 공급 장치, 모니터링 장비, 자동화 기계, 실외 전기 인클로저 및 방수 원형 전원 연결이 필요한 산업용 케이블 어셈블리에 적합합니다.
신뢰성과 성능
나사식 잠금 메커니즘은 진동 및 기계적 응력 하에서도 안전한 전기 연결을 유지하는 데 도움이 됩니다. 금도금 구리 접점은 안정적인 전도성과 감소된 접촉 저항을 지원합니다. IP68 등급 밀봉 시스템은 장기간의 산업 운영을 위해 물 유입, 먼지 및 가혹한 환경 조건으로부터 보호합니다.
호환성 정보
M19 방수 원형 커넥터 인터페이스를 활용하는 산업용 제어 시스템, 인버터 캐비닛, PLC 컨트롤러, 통신 장비, 해양 전자 장치, LED 드라이버, 실외 전기 인클로저 및 맞춤형 케이블 하니스 어셈블리와 호환됩니다.
