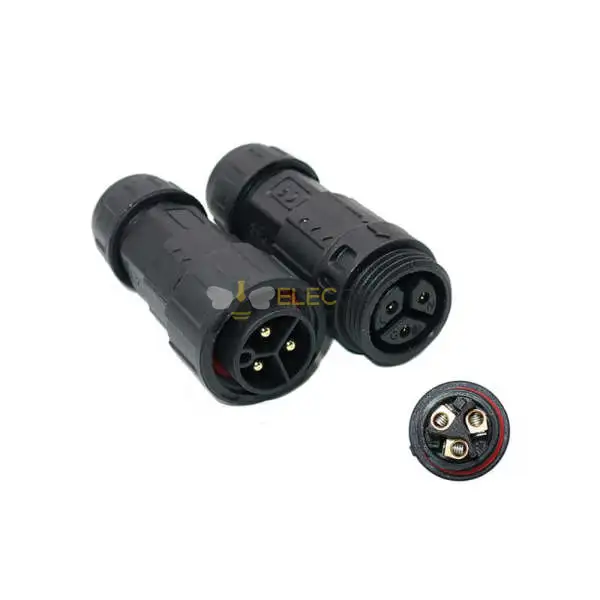

Elecbee M19 시리즈 3 핀 방수 커넥터 남성 여성 IP68 나사 식 원형 전원 커넥터 나사 고정 터미널 500V 20A
SKU: EB-049-0013-H
즐겨찾기
핵심 특징
- 잠금 링 옵션:여러 개의 방수 잠금 링을 사용할 수 있습니다(Ø11.5mm, Ø10.0mm, Ø8.0mm, Ø6.8mm, Ø5.5mm). 원하시는 사이즈로 주문시 메모 남겨주세요. 사양이 제공되지 않은 경우,그만큼 Ø10.0mm: 8.5-10.0mm 잠금 링이 기본으로 배송됩니다.
- 신뢰할 수 있는 내후성:IP67/IP68 등급 보호 기능은 뛰어난 방진 및 방수 기능으로 실외, 해양, 산업 및 열악한 환경에서 안정적인 성능을 보장합니다.
- 안전한 잠금 설계:M19 방수 커넥터는 납땜 도구 없이 빠른 현장 설치를 위해 나사식 잠금 및 나사 단자 연결 설계로 설계되어 탁월한 전도성과 안정적인 성능을 제공합니다.
- 고전력 용량:최대 60~500V 및 5~20A를 지원하므로 수요가 많은 LED 조명, 신에너지 장비, 산업 기계 및 전력 시스템에 이상적입니다.
- 극도의 내구성:우수한 내식성, 전도성 및 긴 서비스 수명을 위해 고품질 PA66 나일론 하우징과 금도금 황동 접점으로 구성되었습니다.
더 보기
사양
위치 수:
2핀3핀4핀5핀속성
값
검색
커넥터 유형
플러그, 리셉터클
장착 유형
케이블 유형
종료
나사식 터미널
연락처 유형
수·암 핀
위치 수
3핀
물질 가연성 등급
UL94 V-0
작동 온도
-25℃~+105℃
유입 보호
IP68
정격 전류
20A
정격 전압
500V
커넥터 시리즈
M19
색상
검은색
고정 유형
스레드
정위
스트레이트
쉘 재료
PVC
접촉 자료
구리 합금
연락처 마감
금도금
절연 재료
아빠
케이블 직경
8.5mm~10mm
쉘 크기
19
설명
산업용 배전 애플리케이션을 위한 Elecbee M19 시리즈 3핀 방수 커넥터
Elecbee M19 시리즈 3핀 방수 커넥터는 산업용 전력 전송, LED 드라이버 전원 공급 장치, 자동화 장비, 기계 제어 시스템, 실외 전기 설비, 계측 장비 및 산업용 케이블 조립 애플리케이션용으로 설계된 나사식 원형 전선 간 커넥터입니다. 나사 단자 배선 구조, IP67/IP68 환경 보호 및 금도금 황동 접점을 갖춘 이 커넥터는 까다로운 산업 환경에서 안정적인 전기 성능을 지원합니다.
기술 사양
- 브랜드 : 엘렉비
- 시리즈: M19
- 커넥터 유형: 원형 방수 커넥터
- 구성: 3 핀 남성 여성 세트
- 연결 방법: 나사 터미널 유형
- 커넥터 스타일: 전선 간
- 잠금 방법: 스레드 커플링
- 보호 등급: IP67 / IP68
- 정격 전압: 500V
- 정격 전류: 20A
- 하우징 재질: PA 나일론
- 접점 재질: 황동
- 접촉 마감: 금도금
- 씰 재질: 실리콘
- 작동 온도: -40°C ~ +105°C
- 짝짓기 생활: ≥3000 주기
- 케이블 글랜드 크기: Φ11.5mm
- 지원되는 케이블 직경: 10.0-11.5mm
- 권장 전선 크기: ≤1.5mm²
- 인증: IP68 / TUV / UL
산업용 애플리케이션
M19 3핀 방수 커넥터는 LED 드라이버 전원 공급 장치, 산업 자동화 장비, 기계 제어 시스템, 전기 캐비닛, 배전 장비, 실외 조명 시스템, 산업용 센서, 계측 패널, 통신 장비 및 안전한 방수 전원 연결이 필요한 현장 배선 프로젝트에 적합합니다.
신뢰할 수 있는 산업 성능
이 커넥터는 고강도 PA 나일론 하우징과 실리콘 밀봉 기술을 결합하여 물 유입, 먼지, 진동, 부식 및 온도 변동으로부터 보호합니다. 금도금 황동 접점은 장기간 산업 작동 중에 낮은 접촉 저항과 안정적인 전력 전송을 유지하는 데 도움이 됩니다.
호환성 및 시스템 통합
나사 단자 설계를 통해 납땜 없이 현장에서 배선이 가능하므로 설치 및 유지 관리가 단순화됩니다. M19 스레드 커넥터 플랫폼은 산업용 케이블 어셈블리, 자동화 시스템, LED 전원 공급 장치, 제어 장비 및 실외 전기 인프라 애플리케이션을 지원합니다.
배송 가이드
배송 | 배송 기간 | Elecbee는 일요일을 제외하고 매일 오후 5시경에 주문하신 상품을 발송합니다. 발송 후 예상 배송 시간은 고객님이 선택하신 배송업체에 따라 달라집니다. 특송: 3~7일. 일반 우편: 7~20일. | |
| 배송비 | 주문 배송비는 장바구니에서 확인할 수 있습니다. | ||
| 배송 옵션 | 저희는 특송 및 일반 배송 서비스를 제공합니다. | ||
| 물류 추적 | 주문 발송 후 이메일로 운송장 번호를 보내드리며, 「내 주문 추적」 기능으로 물류를 조회할 수 있습니다. | ||
| 반품/보증 | 반품 | 반품/교환은 일반적으로 발송 후 30일 내에 완료해야 하며, 고객 서비스에 연락하여 반품 승인을 받으세요. 상품은 사용하지 않은 상태여야 하며 원래 포장을 유지해야 합니다. 배송비는 고객이 부담합니다. | |
| 보증 | 모든 Elecbee 구매 상품은 30일 무조건 반품 정책과 1년 Elecbee 보증(제조 결함 대상)을 받습니다. | ||
| 본 보증은 고객의 잘못된 조립, 설명서 미준수, 제품 수정, 부주의 또는 부적절한 사용으로 인한 결함 상품에는 적용되지 않습니다. | |||
| 주문 | 구매 방법 | Elecbee는 온라인 주문을 지원합니다. | |
| 장바구니에 추가 > 결제 > 주문 제출 > 결제 완료 > 배송 | |||
| 결제 | PayPal, 신용카드(Visa, MasterCard, 아메리칸 익스프레스), 은행 송금. | ||
