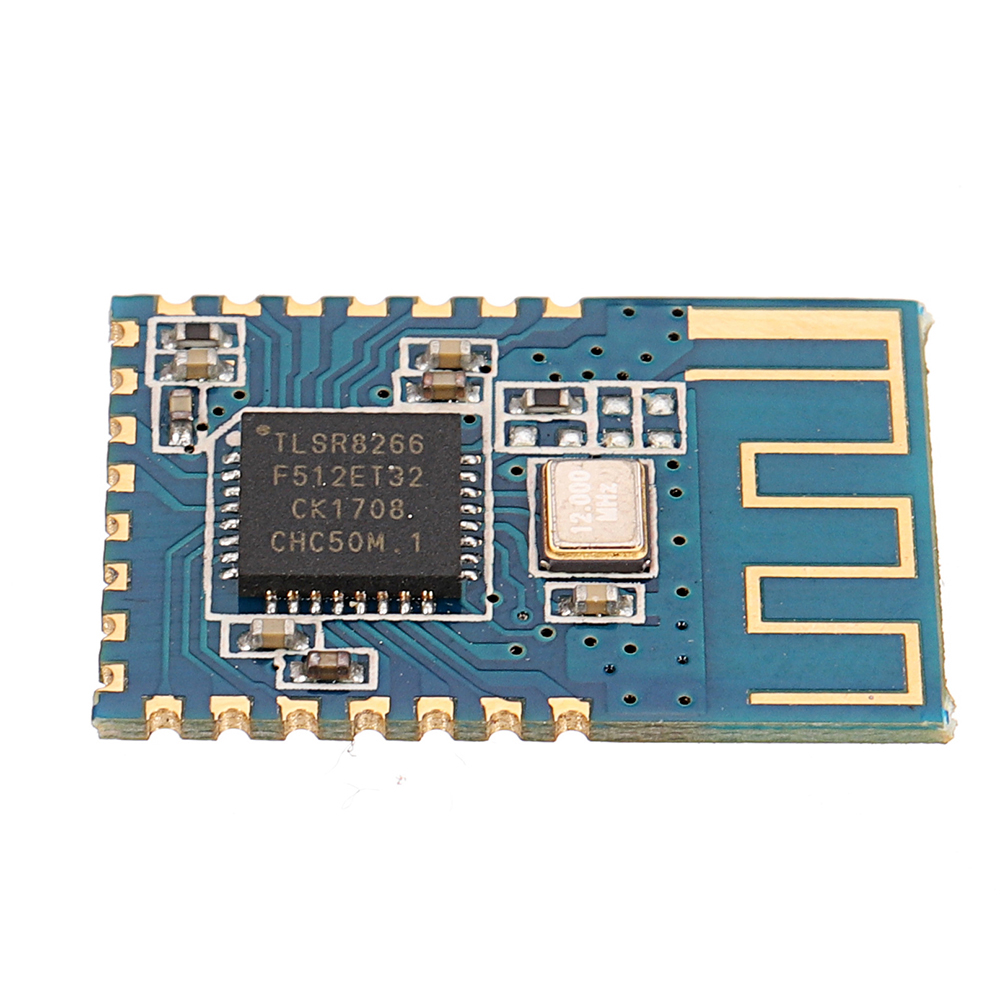

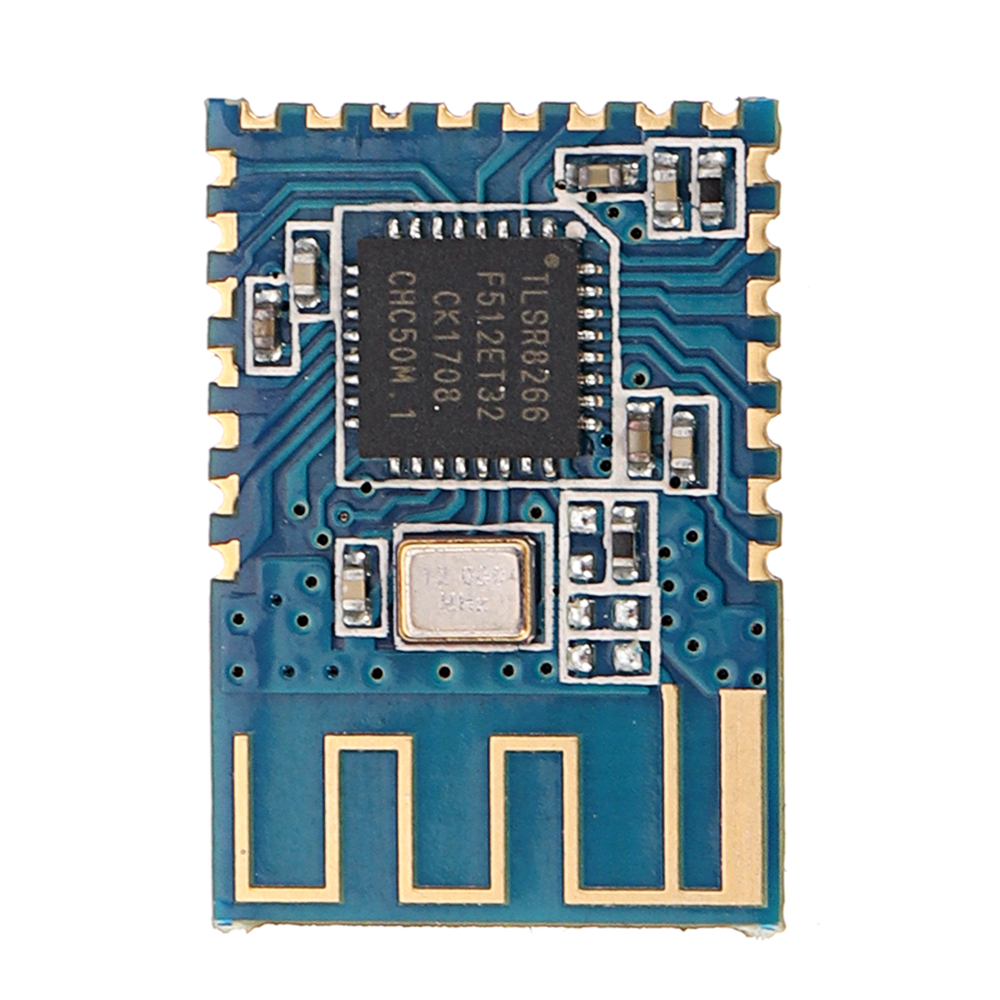

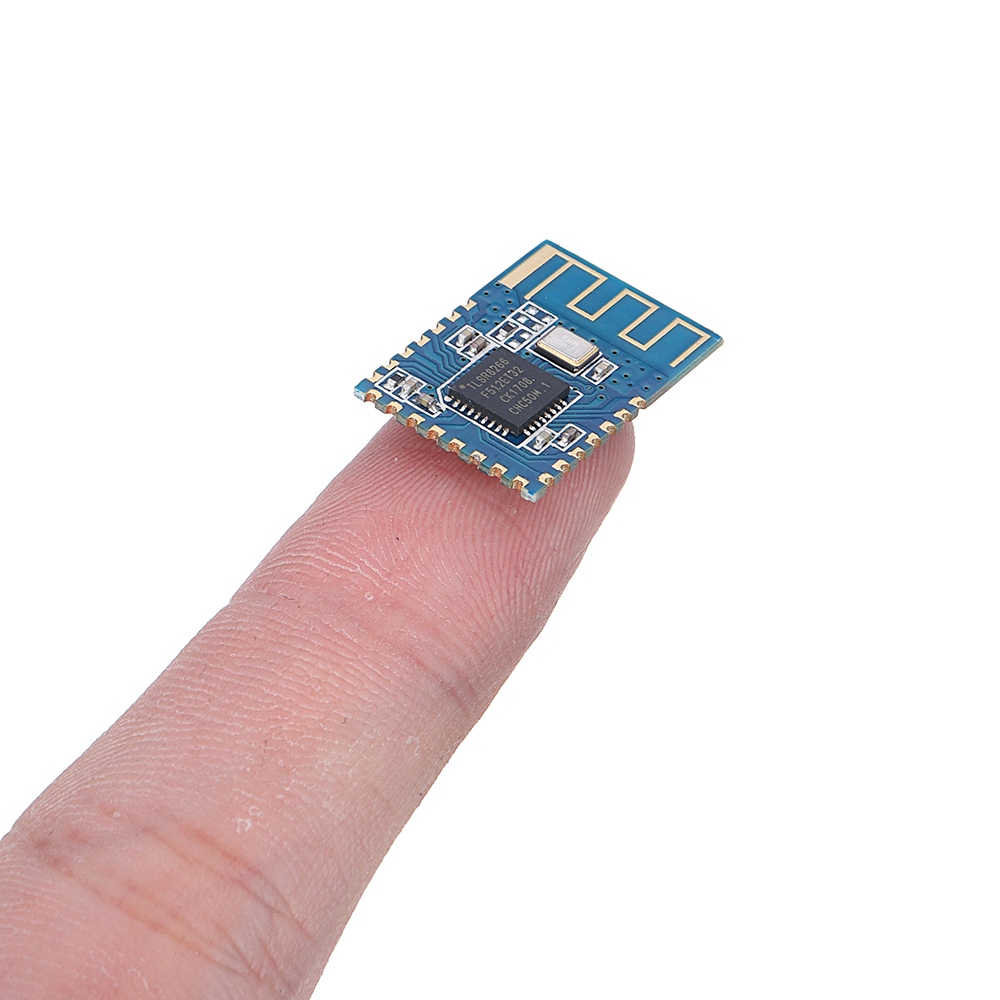

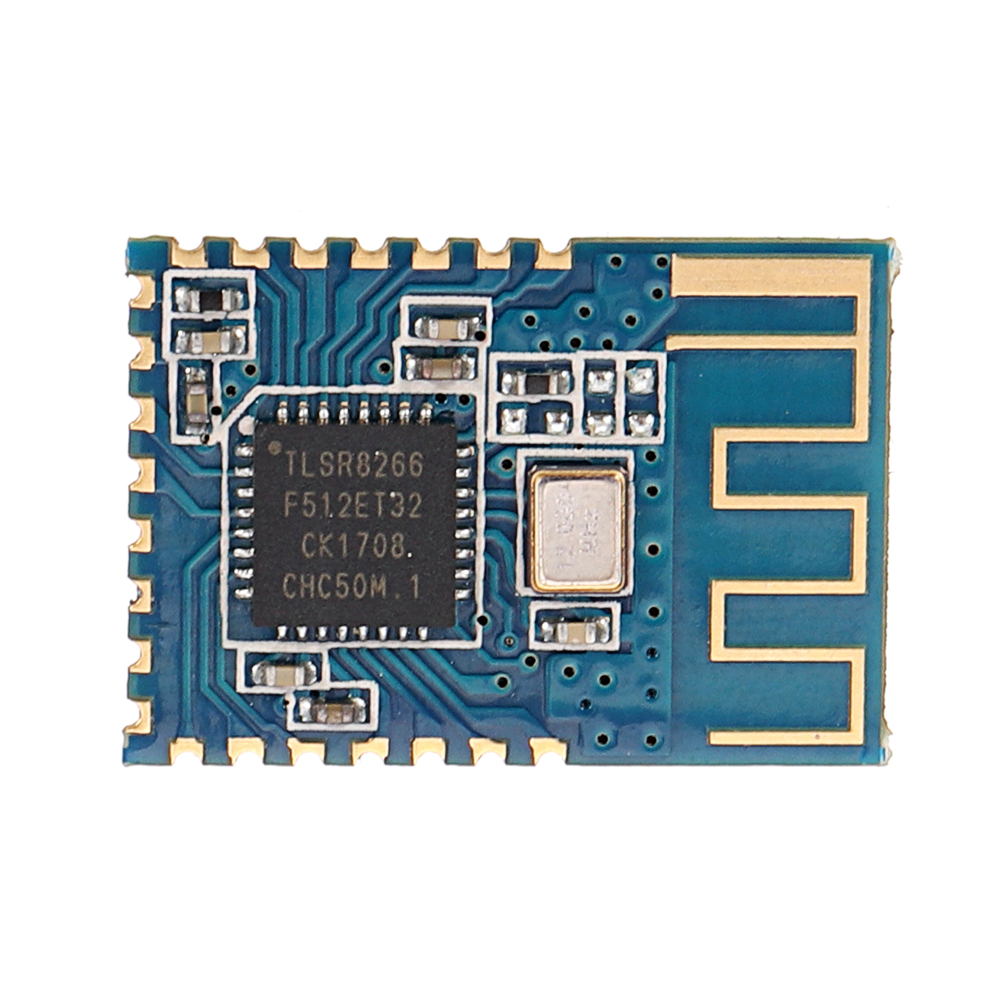

Elecbee CC2541 슬레이브와 호환되는 JDY-10 블루투스 4.0 모듈 BLE 블루투스 직렬 포트 모듈

1: Android, IOS 휴대폰 데이터 침투 지원
2: 저전력 소비 지원(대기 전류는 몇 uA에 도달할 수 있음)

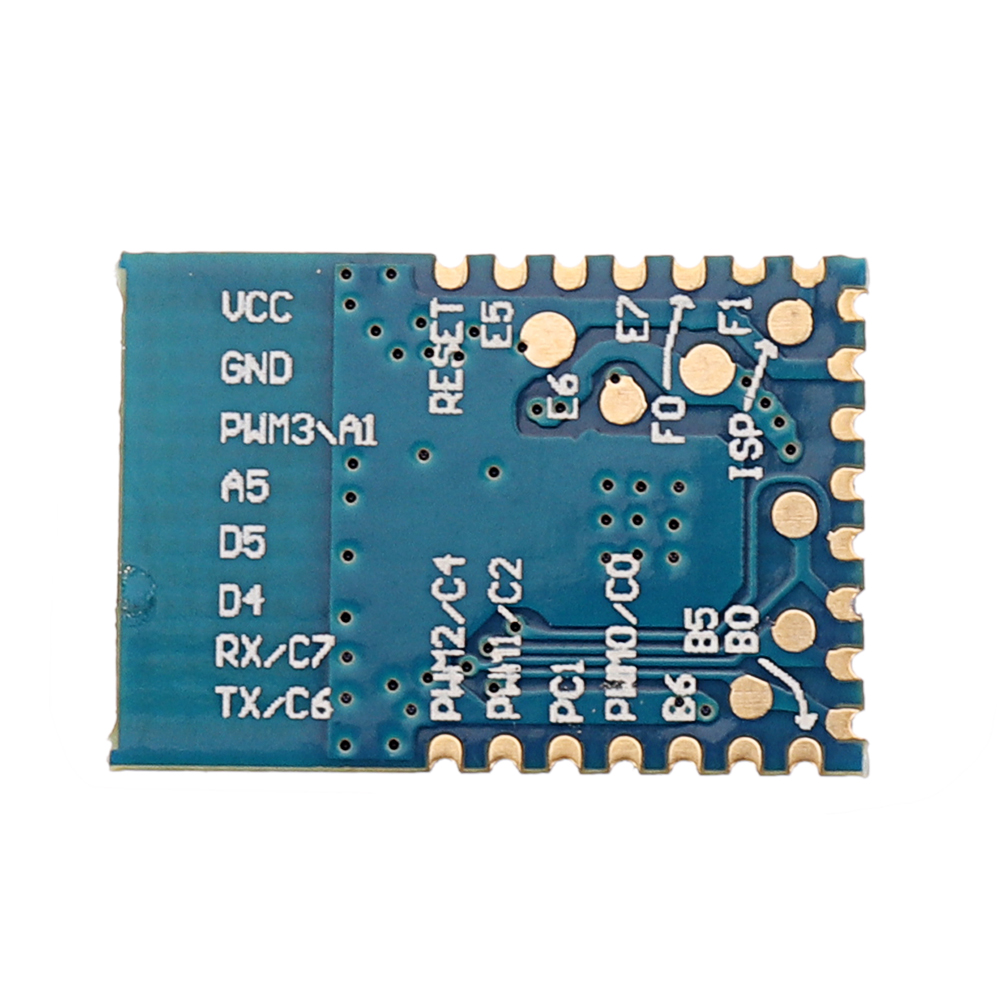

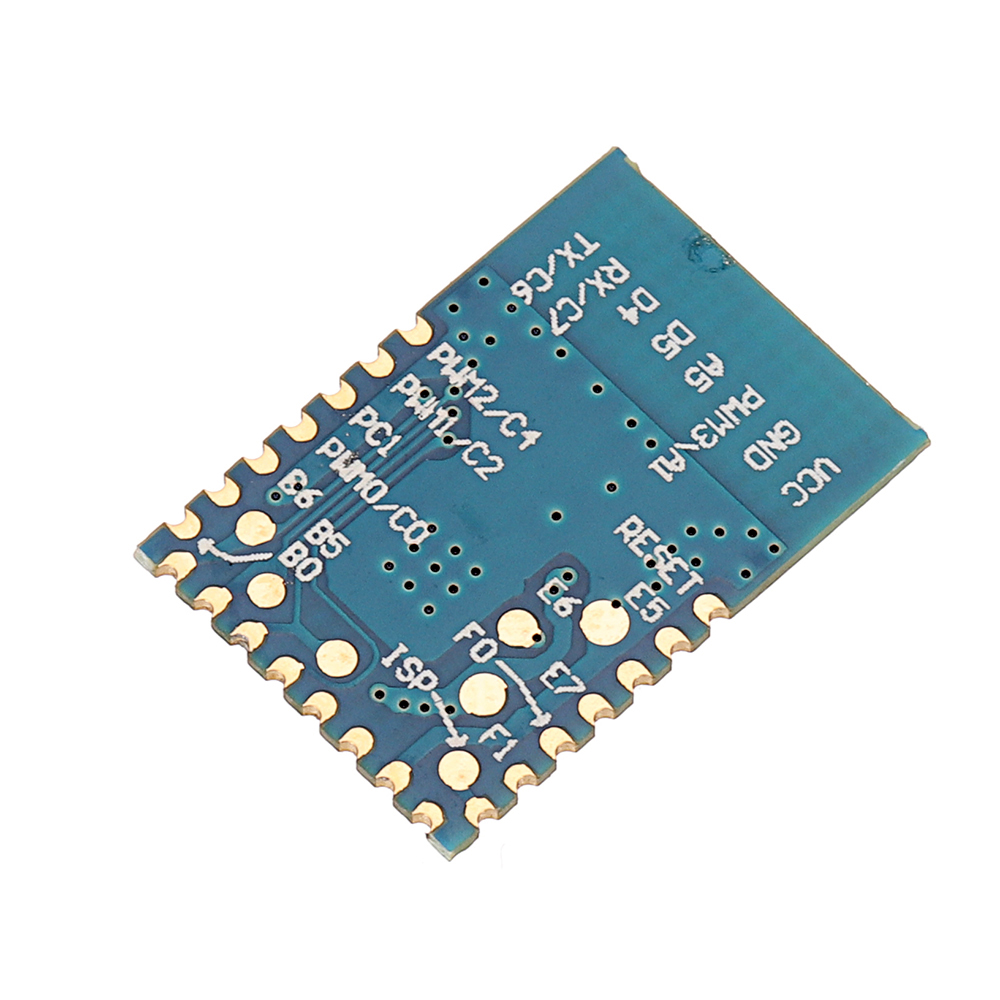

3: GPIO 및 UART 주변 인터페이스 지원
4: AT 명령 작동 지원
5: FCC/CE 및 기타 표준 인증 가능

제품 적용 범위:

1: 블루투스 LED 조명
2: 모터 조정 및 기타 제품
3: 분실 방지 경보 및 기타 제품
4: 스포츠 건강 관리
5: 소형 가전제품
6: 자동차 전자장치

기술 사양:

유형		명세서
작동 전압		1.9~3.6V
작동 온도		-40~85°C
최대 전송 전력		+8dbm
안테나		PCB 온보드 안테나
수신감도		-92dbm
평균 전류	깨우기 모드	90uA
	정지 모드	14uA
	숙면 모드	1uA

공장 기본 구성:

서비스 UUID: FFE0
기능 UUID: FFE1
직렬 포트 전송 속도: 115200bps

AT 명령어 세트:

사용자는 직렬 포트를 통해 블루투스 칩과 통신할 수 있습니다. 직렬 포트는 Tx, Rx 두 개의 신호선을 사용하며 전송 속도가 지원됩니다.
2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200을 유지합니다. 직렬 포트의 기본 전송 속도는 115200bps입니다.

명령어 세트 세부정보:

(참고: AT 명령을 보낼 때 줄을 입력하고 입력해야 합니다. AT 명령은 모듈이 연결되지 않은 경우에만 적용됩니다. 파란색이 활성화되면.
치아 모듈이 장치에 연결되면 블루투스 모듈이 데이터 투명 전송 모드로 들어갑니다)

자세한 지침:

(AT 명령은 대소문자를 구분하며 캐리지 리턴으로 끝납니다. 개행 문자: rn)

1. 버전 번호 확인:

명령	응답	매개변수
AT+VER	+	매개변수: 버전 기본값: +JDY-10-V1.8

2. 블루투스 MA C 주소 가져오기:

명령	응답	매개변수
AT+MA 씨	+맥:	매개변수: MA C 주소

3. 블루투스 이름 설정:

명령	응답	매개변수
AT+이름	좋아요	매개변수: 블루투스 이름 기본 이름: JDY-10 최대 18바이트

4. 설정/질의 - 전송 전력:

명령	응답	매개변수
AT+파워 AT+파워	좋아요 +파워:	매개변수: (0-5) 0: 8db 1: 5db 2: 0db 3: -5db 4: -10db 5: -13db

5. 설정/조회 - 직렬 포트 전송 속도:

명령	응답	매개변수
AT+보드	좋아요	매개변수: (0-7) 0: 115200bps 1: 57600bps 2: 38400bps 3: 19200bps 4: 14400bps 5: 9600bps 6: 4800bps 7: 2400bps
AT+보드	+보드:

6. 설정/쿼리 - 브로드캐스트 간격:

명령	응답	모수
AT+ADVINT	좋아요	매개변수:(0-6) 0: 100밀리초 1: 100ms 2: 250ms 3: 500ms 4: 1600ms 5: 3200밀리초 6: 4800밀리초
AT+ADVINT	+광고:
