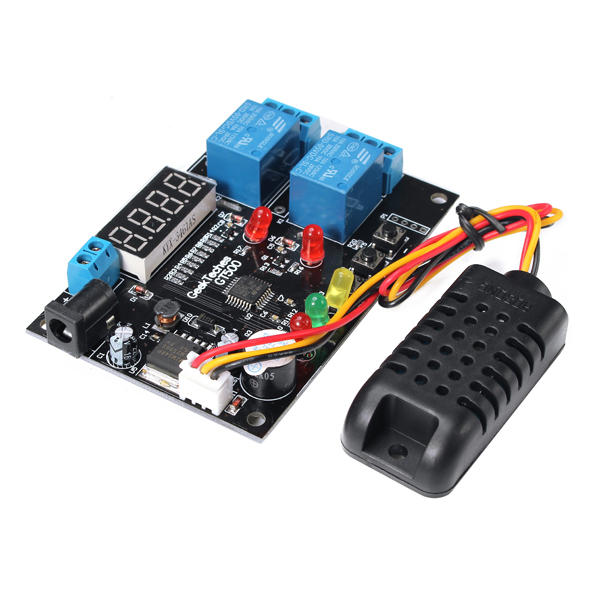

Elecbee 센서 및 연결 케이블이 있는 GT500 온도 및 습도 제어 모듈

습도 측정 범위: 0%RH~99.9%RH
온도 측정 범위: -40℃ ~80℃
분해능: 습도 0.1%RH, 온도 0.1
측정 정확도: ±3%RH; ±0.5%℃
제어 정확도: 0.1%RH; ±0.1%℃
재생률: 1S
입력 전압: 5V~24V DC
측정 입력: AM2301 온도 및 습도 통합 센서
출력: 양방향 10A 릴레이
환경 요구 사항: -10℃--60℃, 습도 20%--85%
전체 전력 소비: 대기 전류≤20ma, 당기기 전류≤50ma.

기능:

- 온도 및 습도 조절 기능이 있습니다.
- 현재 온도와 습도를 실시간으로 표시할 수 있습니다.
- 한계 초과 경보 기능.
- 릴레이 작동 표시 기능.
- 전원 역방향 보호 기능이 있습니다. 전원 공급 장치가 카운터에 연결되면 컨트롤러가 작동하지 않습니다.

표시 등:

1. D8은 온도 릴레이 표시 램프입니다. D8 표시등이 켜지면 가열(냉각) 장비가 작동하기 시작합니다.
2. D9는 습도 표시기 릴레이 표시등입니다. D9 표시등이 켜지면 가습/제습 장비가 작동하기 시작했습니다.
3. 녹색 D5 표시등이 켜지면 디스플레이에 실시간 습도 값이 표시됩니다. D5 램프가 꺼지면 디스플레이에 실시간 온도 값이 표시됩니다.

기능 설명:

1. 고온 시작 - 냉각 모드:
냉장 장비는 시작 온도 값이 정지 온도 값보다 크고 온도 측정값이 시작 온도보다 크거나 같을 때 작동을 시작합니다. 온도 측정값이 정지 온도보다 작거나 같으면 냉장 장비가 작동을 멈춥니다.
예를 들어, 시작 온도를 20℃로 설정하고, 정지 온도를 15℃로 설정하고, 감지 온도가 20℃ 이상이면 D8 표시등이 켜지고 냉장 장비가 작동합니다. 온도 값이 15℃ 미만일 때 D8 표시등이 꺼지고 냉장 장비가 작동을 멈춥니다.

2. 저온 시작 - 가열 모드:
난방 장비는 시작 온도 값이 정지 온도 값보다 작고 온도가 시작 온도보다 작거나 같을 때 작동하기 시작합니다. 테스트 온도가 정지 온도보다 크거나 같으면 가열 장비가 작동을 멈춥니다.
예를 들어 시작 온도를 15℃로 설정하고 중지 온도는 20℃로 설정합니다. D8 표시등이 켜지고 온도 측정 값이 15℃ 이하일 때 난방 장비가 작동하기 시작합니다. 온도 측정 값이 정지 온도보다 크거나 같으면 D8 표시등이 꺼지고 가열 장비가 작동을 멈춥니다.

3. 고습 시작 - 건조제 모드:
시스템은 시작 습도 값이 정지 습도 값보다 높을 때 자동으로 제습 모드를 결정합니다. 이 모드에서 제습 장비는 습도 감지가 습도 시작보다 크거나 같을 때 작동을 시작합니다. 습도 감지가 정지 습도보다 작거나 같으면 제습 장비가 작동을 멈춥니다.
예를 들어 시작 습도를 60%RH로 설정하고 정지 습도는 40%RH로 설정합니다. 표시등 D9 램프가 켜지고 감지된 습도 값이 60%RH 이상이면 제습 장비가 작동하기 시작합니다. 습도 감지 값이 40%RH 이하일 때 표시등 D9가 꺼지고 제습 장치가 작동을 멈춥니다.

4. 낮은 습도 시작 - 가습 모드
설정된 시작 습도가 습도 값보다 낮으면 시스템이 자동으로 가습 모드로 들어갑니다. 이 모드에서는 습도 감지가 시작 습도 이하일 때 가습 장비가 작동하기 시작했습니다. 습도 감지가 습도 시작보다 크거나 같으면 가습 장비가 작동을 멈춥니다.
예를 들어, 시작 습도를 40%RH로 설정하고, 정지 습도를 60%RH로 설정하고, 습도 감지 값이 40%RH 이하일 때 표시등 D9가 켜지고 가습 장비를 작업에 투입합니다. 표시등 D9가 꺼지고 가습 장비 작동이 중지됨 습도 감지 값이 60%RH보다 크거나 같습니다.

5. 온도 알람 모드:
디스플레이에 Axx(기본값은 A00)가 표시되고 부팅 시 3초 동안 깜박입니다. "+" 및 "-"를 사용하여 알람을 설정할 수 있습니다.
모드, 알람 모드는 다음과 같이 정의됩니다.
A00: 알람 기능 꺼짐(기본값)
A01: 시작 온도 또는 정지 온도 1℃를 초과하는 습도의 현재 감지, 부저 알람.
A02: 시작 온도 또는 정지 온도 2℃를 초과하는 습도의 현재 감지, 부저 알람.
A03: 시작 온도 또는 정지 온도 3℃를 초과하는 습도의 현재 감지, 부저 알람.
등등, 최대값은 A30으로 설정할 수 있습니다.
예를 들어 알람 모드 A03 설정, 시작 온도는 20℃, 종료 온도는 30℃, 측정 온도가 33℃ 이상 또는 17℃ 이하일 때 부저음 경보.

구체적인 설정 방법:

참고: 다음 설정은 EEPROM에 자동으로 저장됩니다.
1. 시작 온도 설정:
S 버튼을 3초 동안 길게 누르면 빨간색 표시등 D3이 깜박이기 시작합니다. 이 순간 시작 온도 값을 표시하는 디스플레이, 이 값을 조정하려면 + 및 - 버튼을 누르십시오. 길게 누르면 연속 조정됩니다. 조정이 완료된 후 조정을 종료하려면 S 버튼을 길게 누르거나 10S에서 키 동작 없이 자동 종료합니다.
2. 정지 온도 설정:
S 버튼을 3초 동안 길게 누르면 빨간색 표시등 D3이 깜박이기 시작합니다. SET 버튼을 다시 한 번 짧게 누르면 빨간색 LED D3가 길게 밝습니다. 현재 정지 온도 값을 표시하는 디스플레이입니다. + 및 - 버튼을 눌러 이 값을 조정합니다. 길게 누르면 계속 조정됩니다. 조정이 완료된 후 조정을 종료하려면 S 버튼을 길게 누르거나 10S에서 키 동작 없이 자동 종료합니다.
3. 시작 습도를 설정합니다.
S 버튼을 3초 동안 길게 누르면 빨간색 표시등 D3이 깜박이기 시작합니다. SET 버튼을 다시 두 번 짧게 누르면 빨간색 LED D4가 깜박이기 시작합니다. 디스플레이 화면에 시작 습도 값이 표시되며 이 값은 + 및 - 버튼을 눌러 조정할 수 있습니다. 길게 누르면 지속적으로 조정됩니다. 조정이 완료된 후 조정을 종료하려면 S 버튼을 길게 누르거나 10S에서 키 동작 없이 자동 종료합니다.
4. 정지 습도 설정
S 버튼을 3초 동안 길게 누르면 빨간색 표시등 D3이 깜박이기 시작합니다. SET 버튼을 다시 세 번 짧게 누르면 빨간색 LED D4가 깜박이기 시작합니다. 이때 디스플레이 화면에 정지 습도 값이 표시되며 이 값은 + 및 - 버튼을 눌러 조정할 수 있으며 길게 누르면 연속 조정됩니다. 조정이 완료된 후 조정을 종료하려면 S 버튼을 길게 누르거나 10S에서 키 동작 없이 자동 종료합니다.
5. 온도 모델 설정
S 버튼을 3초 동안 길게 누르면 빨간색 표시등 D3이 깜박이기 시작합니다. SET 버튼을 다시 네 번 짧게 누르면 빨간색 LED D3 및 LED D4가 동시에 깜박이기 시작합니다. 이때 디스플레이 화면에 "C" 또는 "F"가 표시되며 이 값은 + 및 – 버튼을 눌러 조정할 수 있습니다. C는 현재 온도 모델이 섭씨임을 의미하고 F는 현재 온도 패턴이 화씨임을 의미합니다. 조정이 완료된 후 조정을 종료하려면 S 버튼을 길게 누르거나 10S에서 키 동작 없이 자동 종료합니다.
6. 알람 모드 설정
"기능 설명" 5. 온도 알람 모드도 참조하십시오.
7. 공장 설정 복원
+ 및 - 버튼을 누른 상태에서 부팅하면 디스플레이 화면에 "rrrr"이 표시되고 부저음이 3번 울린 후 모든 설정이 공장 설정으로 복원됩니다.

표시기 상태:
