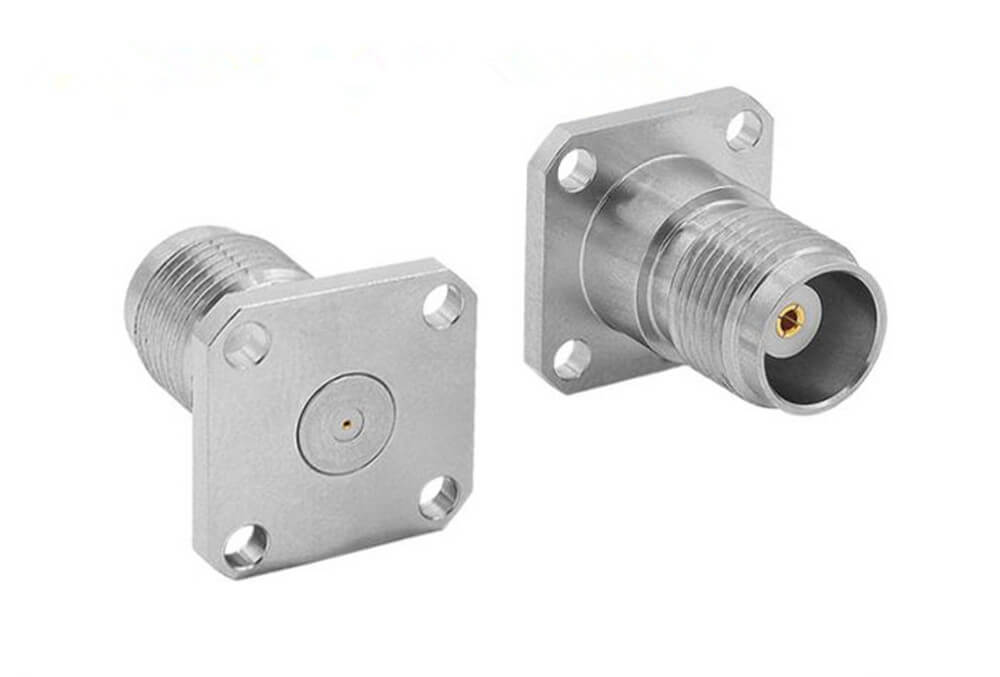

Elecbee TNCA Female Replaceable Connector 17.5mm / .687″ Square Flange for Φ0.91mm/ .036″ Pin

SKU: EB-DRF-0229

즐겨찾기

핵심 특징

설명

부품 번호: EB-DRF-0229
설명: TNCA 유형 암 필드 교체 가능 RF 커넥터, 17.5mm/.687″ Φ0.91mm/.036″ 핀용 사각 플랜지 잭 리셉터클.

이 EB-DRF-0229, Φ0.91mm/0.036인치 핀용 크기 17.5mm/.687인치 사각 플랜지 잭 리셉터클, DC~18GHz의 주파수 범위, 50Ω 임피던스, VSWR 1.15가 있는 TNCA 유형 4홀 암 현장 교체 가능 RF 커넥터 :1(최대) DC~18GHz, 1500V 내전압, ≥5000m오절연 저항, 500 사이클 내구성 및 -55°C~+165°C 작동 온도.

장점

큰 사이즈
높은 신뢰성
우수한 기계적 성능
DC ~ 18GHz의 넓은 주파수 범위

애플리케이션

범용 테스트
현장 교체 커넥터
랙 및 패널 실장 애플리케이션
Φ0.91mm / 0.036inch 핀용 리셉터클

주요 특징들

극성	기준
상호 작용	TNCA
커넥터 유형	잭
커넥터 성별	여성
임피던스	50Ω
체형	똑바로
본체 장착	4홀 플랜지
부착 방법	현장교체

성능 특징

주파수 범위	DC~18GHz
VSWR：	DC~18GHz: 1.15:1 (최대)
접촉 저항	중심 도체 ≤1.5mΩ
접촉 저항	외부 지휘자 ≤0.2mΩ
절연 저항	≥5000mΩ
내전압	1500V
내구성	500 사이클
작동 온도	-55℃~+165℃

재료 사양

주택	유형 303 스테인리스강
주택	광택 및 패시베이션
센터 문의	베릴륨 구리 도금
센터 문의	골드(MIL-G-45204)
절연체	PTFE 및 PEI
