Elecbee FAKRA Z 방수 스트레이트 수 플러그 미니 4 in 1 차량용 LVDS 케이블 어댑터 RF 동축 확장 50CM RG316에 4개의 포트 업그레이드

Mini FAKRA 4-in-1 - FAKRA Z 자동차용 케이블

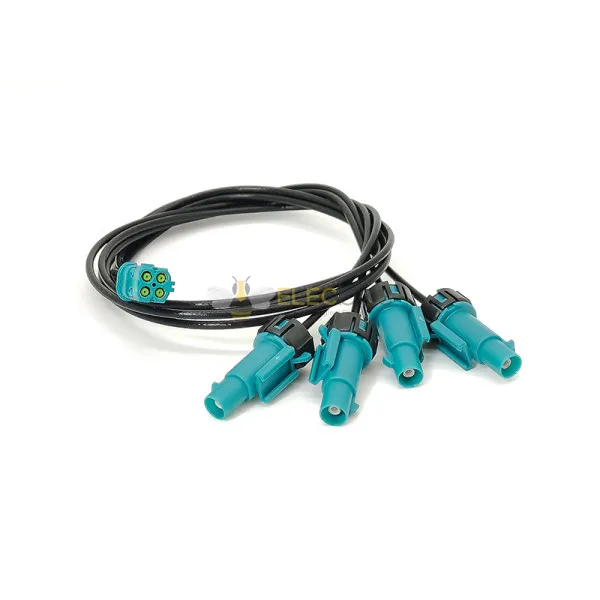

Elecbee Mini FAKRA 4-in-1 - FAKRA Z 케이블은 차량 전자 시스템의 고주파 신호 연결을 위해 설계된 50cm 자동차 LVDS 및 RF 동축 확장 어셈블리입니다. 이는 암형 접점이 있는 직선형 Mini FAKRA 4포트 인터페이스를 수형 접점이 있는 직선형 FAKRA Z 코드 커넥터에 연결합니다.

기술 사양

• 커넥터 1: Mini FAKRA 4-in-1, 암 접점, 직선 방향
• 커넥터 2: FAKRA Z 코드, 수 접점, 직선 방향
• 케이블 유형: 차폐된 RG316 동축 케이블
• 케이블 어셈블리: 라운드-분할 구성
• 케이블 길이: 50cm
• 특성 임피던스: 50Ω
• 주파수 범위: DC~6GHz
• 진입 보호: IP65
• 작동 온도: -40°C ~ +105°C
• 장착: 자유 매달기, 인라인
• 케이블 색상: 검정색
• 결합 내구성: 최소 100주기

자동차 애플리케이션

이 자동차 동축 케이블 어셈블리는 GPS 내비게이션, 위성 라디오, Bluetooth, 원격 차량 진단, 인포테인먼트, 무선 LAN 및 기타 차량 내 무선 통신 시스템과의 통합을 지원합니다. Mini FAKRA 4채널 인터페이스는 공간이 제한된 차량 설치 내에서 여러 동축 신호 ​​연결을 통합하는 데 도움이 됩니다.

신호 무결성 및 환경 보호

차폐형 RG316 구조와 제어된 50Ω 임피던스는 지정된 DC~6GHz 주파수 범위에서 안정적인 RF 및 고속 LVDS 신호 전송을 지원합니다. IP65 보호 및 -40°C ~ +105°C 작동 범위는 먼지, 습기 및 온도 변화에 노출된 자동차 환경에서의 사용을 지원합니다.

시스템 통합 및 호환성

두 커넥터 모두 자동차 배선 장치 및 전자 모듈에 통합하기 위해 직선형 자유 행 구성을 사용합니다. 잠금 플라스틱 하우징은 결합 소리가 나므로 기술자가 차량 조립, 유지 관리 및 전자 시스템 교체 중에 안전한 연결을 확인할 수 있습니다.
