Elecbee Esp32-Pico-Kit V4 USB-Uart Esp32 Sip 개발 보드
SKU: EB0042748
즐겨찾기
핵심 특징
더 보기
설명
개요:

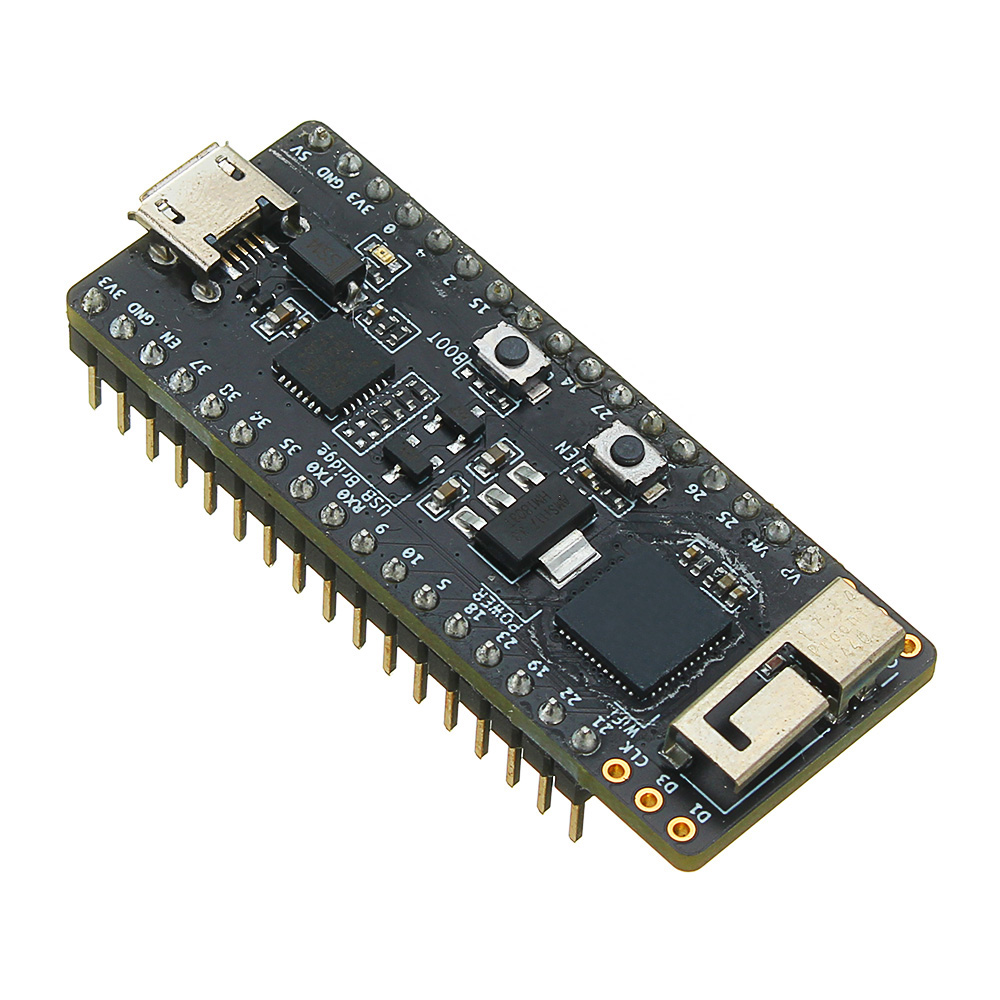

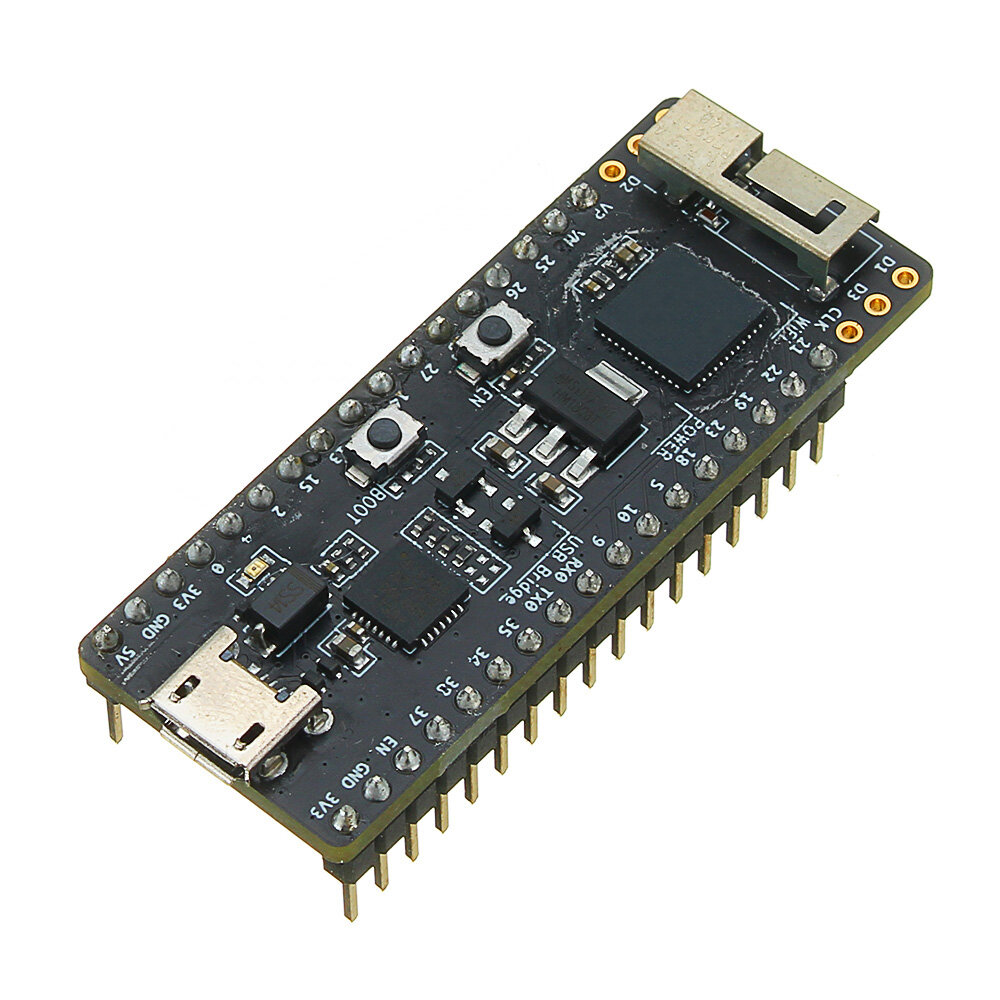

ESP32-PICO-KIT는 Espressif에서 제작한 미니 개발 보드입니다. 이 보드의 핵심에는 완벽한 Wi-Fi 및 Bluetooth 기능을 갖춘 SiP(System-in-Package) 모듈인 ESP32-PICO-D4가 있습니다. 다른 ESP32 모듈과 비교하여 ESP32-PICO-D4는 여러 주변 구성 요소를 하나의 단일 패키지에 통합합니다. 그렇지 않으면 별도로 설치해야 합니다. 여기에는 40MHz 수정 발진기, 4MB 플래시, 필터 커패시터 및 RF 정합 링크가 포함됩니다. 이렇게 하면 추가 구성 요소의 수량과 비용, 후속 조립 및 테스트 비용은 물론 전반적인 제품 복잡성이 크게 줄어듭니다.
개발 기판은 USB-UART 브리지 회로를 통합하여 개발자가 다운로드 및 디버깅을 위해 기판을 PC의 USB 포트에 연결할 수 있도록 합니다.
손쉬운 인터페이스를 위해 ESP32-PICO-D4의 모든 IO 신호 및 시스템 전원은 개발 보드 양쪽에 있는 2열의 20 x 0.1” 피치 헤더 패드를 통해 안내됩니다. Dupont 전선에 대한 ESP32-PICO-KIT를 더 쉽게 만들기 위해 2 x 17 헤더 패드에 2열의 암 핀 헤더가 채워져 있습니다. 안테나 외에 보드의 각 측면에 그룹화된 나머지 2 x 3 헤더 패드는 채워지지 않으며 필요한 경우 나중에 사용자가 채울 수 있습니다.
기능 설명:
다음 목록과 아래 그림은 ESP32-PICO-KIT 보드의 주요 구성 요소, 인터페이스 및 컨트롤을 설명합니다.
ESP32-PICO-D4
ESP32-PICO-KIT 보드에 납땜된 표준 ESP32-PICO-D4 모듈. ESP32 칩의 전체 시스템이 SiP 모듈에 통합되어 EN 신호가 제대로 작동하려면 LC 매칭 네트워크가 있는 외부 안테나, 디커플링 커패시터 및 풀업 저항기만 있으면 됩니다.
LDO
5~3.3V 저드롭아웃 전압 조정기(LDO).
USB-UART 브리지
단일 칩 USB-UART 브리지: 보드 V4의 CP2102 및 V4.1의 CP2102N. 전자는 최대 1Mbps의 전송 속도를 제공하고 후자는 최대 3Mbps의 전송 속도를 제공합니다.
마이크로 USB 포트
USB 인터페이스. 보드의 전원 공급 장치 및 PC와 ESP32-PICO-KIT 간의 통신 인터페이스 역할을 합니다.
전원 켜기 LED
전원 공급 장치가 보드에 적용되면 켜집니다. 자세한 내용은 관련 문서의 회로도를 참조하십시오.
I/O
ESP32-PICO-D4의 모든 핀은 보드의 암 핀 헤더로 분리됩니다. 사용자는 PWM, ADC, DAC, I2C, I2S, SPI 등과 같은 여러 기능을 활성화하도록 ESP32를 프로그래밍할 수 있습니다. 자세한 내용은 섹션 핀 설명을 참조하십시오.
부팅 버튼
Boot 버튼을 누른 상태에서 EN 버튼을 누르면 펌웨어 다운로드 모드가 시작됩니다. 그런 다음 사용자는 직렬 포트를 통해 펌웨어를 다운로드할 수 있습니다.
EN 버튼
재설정 버튼: 이 버튼을 누르면 시스템이 재설정됩니다.
전원 공급 장치 옵션:
ESP32-PICO-KIT에 전원을 공급하기 위해 다음 옵션을 사용할 수 있습니다.
마이크로 USB 포트, 이것은 기본 전원 공급 장치 연결입니다.
5V/GND 헤더 핀
3V3/GND 헤더 핀
추가 정보: https://docs.espressif.com/projects/esp-idf/en/latest/get-started/get-started-pico-kit.html
1 x 개발 보드
추가 정보: https://docs.espressif.com/projects/esp-idf/en/latest/get-started/get-started-pico-kit.html
1 x 개발 보드
