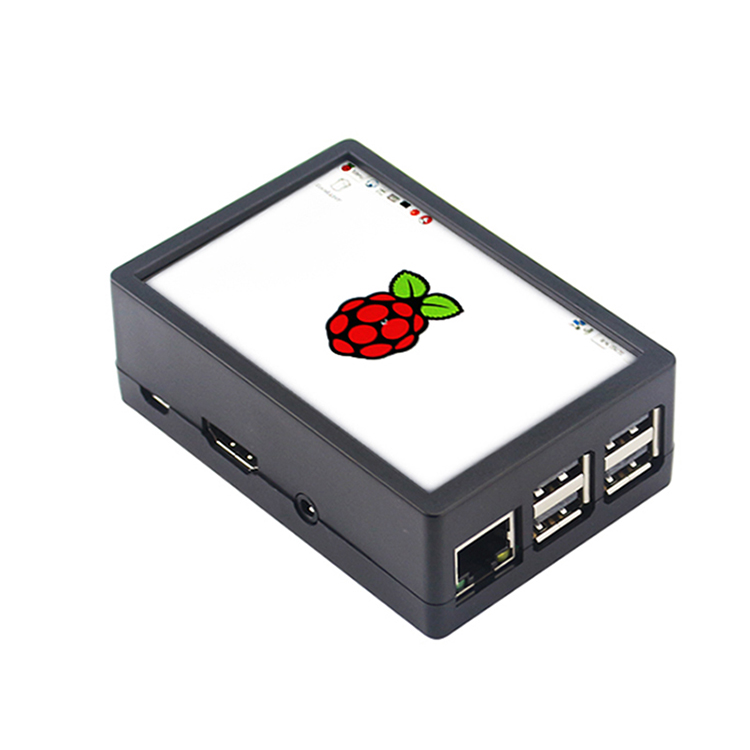

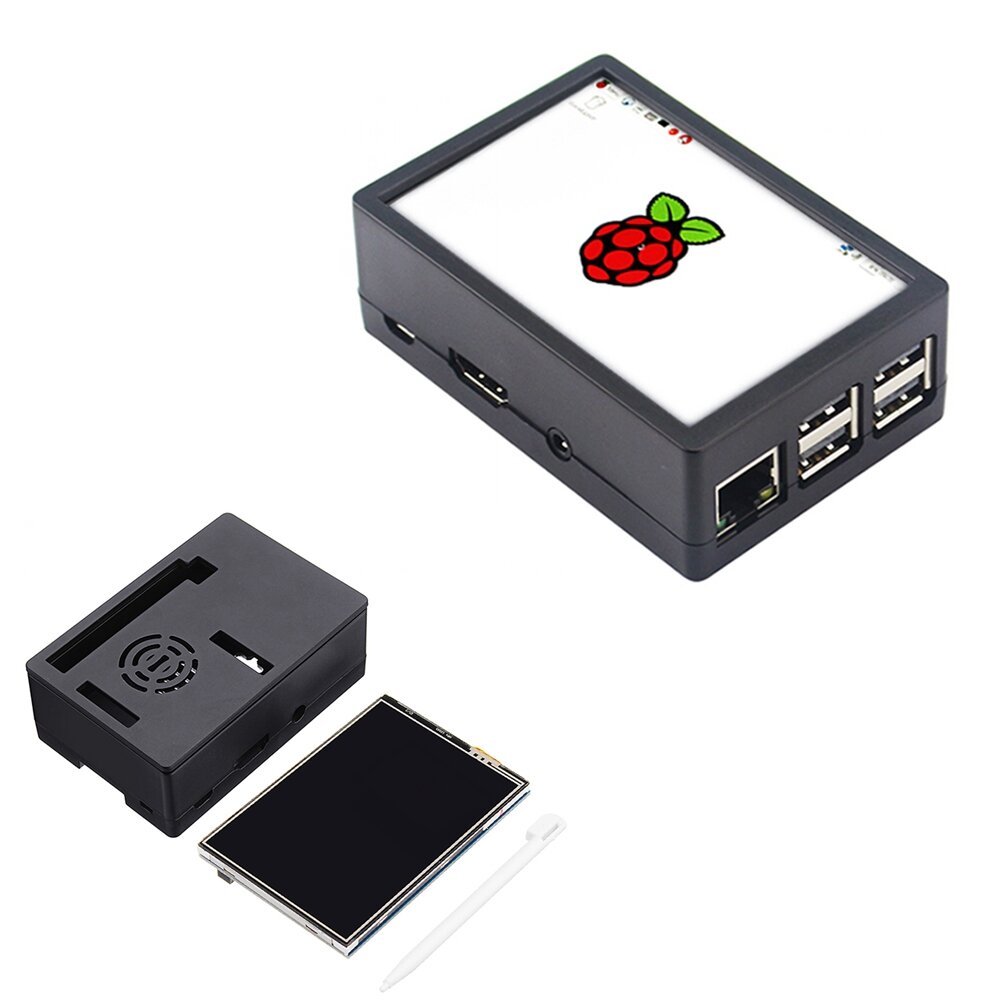

Elecbee 3.5 인치 TFT LCD 터치 스크린 + 보호 케이스 + 라즈베리 파이 3B +/3B/2B용 터치 펜 키트
SKU: EB0049634
즐겨찾기
핵심 특징
| LCD 유형 | TFT |
|---|---|
| LCD 인터페이스 | SPI |
| 터치스크린 방식 | 저항성 |

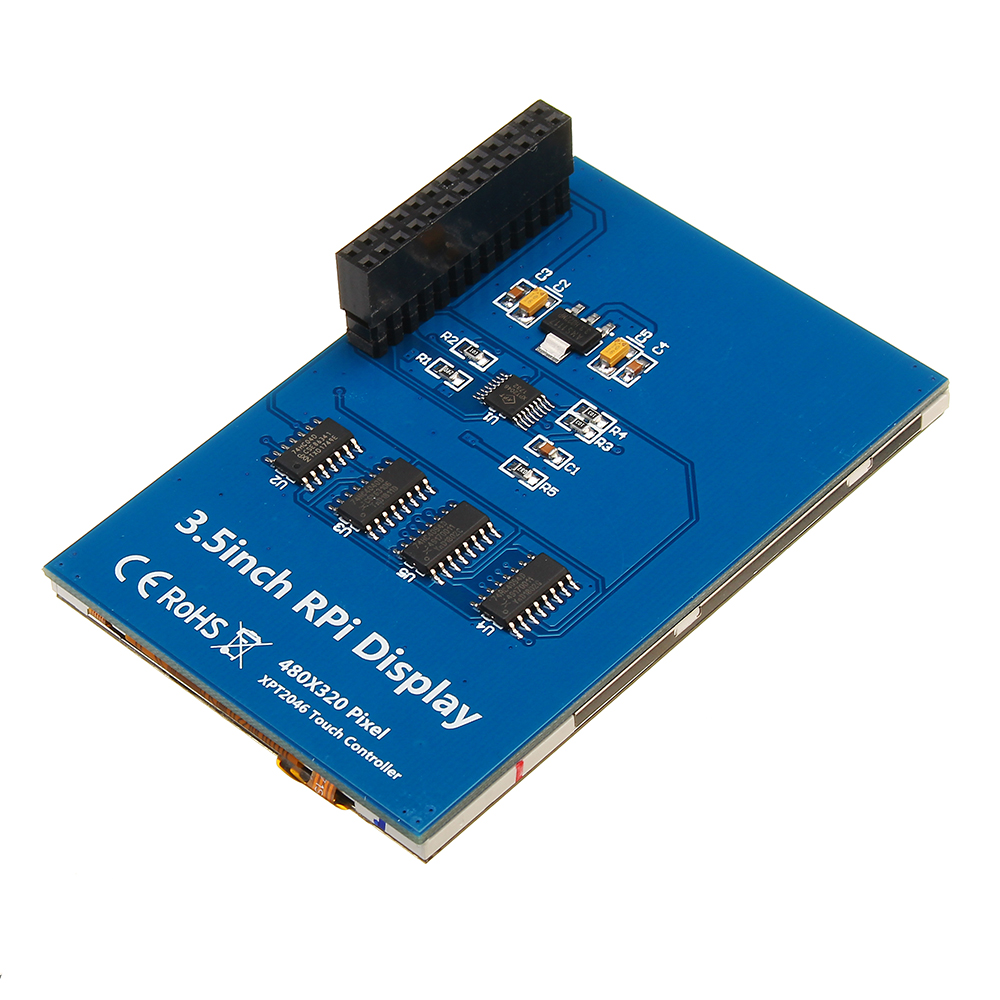

| 터치 스크린 컨트롤러 | XPT2046 |
| 그림 물감 | 65536 |
| 백라이트 | 주도의 |
| 해결 | 320*480(픽셀) |
| 종횡비 | 8:5 |
| 전력 소비 | 미정 |
| 백라이트 전류 | 미정 |
| 운영 임시 직원. (섭씨) | 미정 |
인터페이스 정의:
| 비밀번호 | 상징 | 설명 |
|---|---|---|
| 1, 17 | 3.3V | 전원 포지티브(3.3V 전원 입력) |
| 2, 4 | 5V | 파워 포지티브(5V 전원 입력) |
| 3, 5, 7, 8, 10, 12, 13, 15, 16 | 체크 안함 | 체크 안함 |
| 6, 9, 14, 20, 25 | GND | 지면 |
| 11 | TP_IRQ | 터치 패널 인터럽트, 터치 패널이 터치를 감지하는 동안 낮은 수준 |
| 18 | LCD_RS | 명령어/데이터 레지스터 선택 |
| 19 | LCD_SI / TP_SI | LCD/Touch Panel의 SPI 데이터 입력 |
| 21 | TP_SO | 터치 패널의 SPI 데이터 출력 |
| 22 | RST | 초기화 |
| 23 | LCD_SCK / TP_SCK | LCD/터치 패널의 SPI 클럭 |
| 24 | LCD_CS | LCD 칩 선택, 낮은 활성 |
| 26 | TP_CS | 터치 패널 칩 선택, 낮은 활성 |
3.5 터치스크린 시스템에 대하여
터치 스크린은 터치 기능을 위해 드라이버를 구성해야 합니다. 그렇지 않으면 자신의 시스템에서 사용할 수 없습니다.
여기에서 Raspbian 시스템을 구성하는 방법을 제공합니다.
1단계: 다운로드라즈비안 IMG: https://www.raspberrypi.org/downloads/raspbian/
2단계: 시스템 이미지 굽기
방법을 모르는 경우 Raspberry Pi 사무실 자습서를 참조할 수 있습니다.
3단계: 터미널(SSH)을 열고 RaspberryPi에 드라이버를 설치합니다.
(RaspberryPi 3B+,3B,2B,2B+,1B,ZERO에서 테스트)
드라이브 파일:
sudo rm -rf LCD-쇼
자식 클론 https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD 쇼
cd LCD-쇼/
sudo ./LCD35-쇼
RPI가 인터넷에 연결되었는지 확인한 다음 몇 분 정도 기다리면 시스템이 정상적으로 재부팅됩니다.
다음 링크를 통해 이미 구성한 시스템 이미지를 다운로드할 수도 있습니다.
https://github.com/goodtft/LCD-show
더 보기
설명

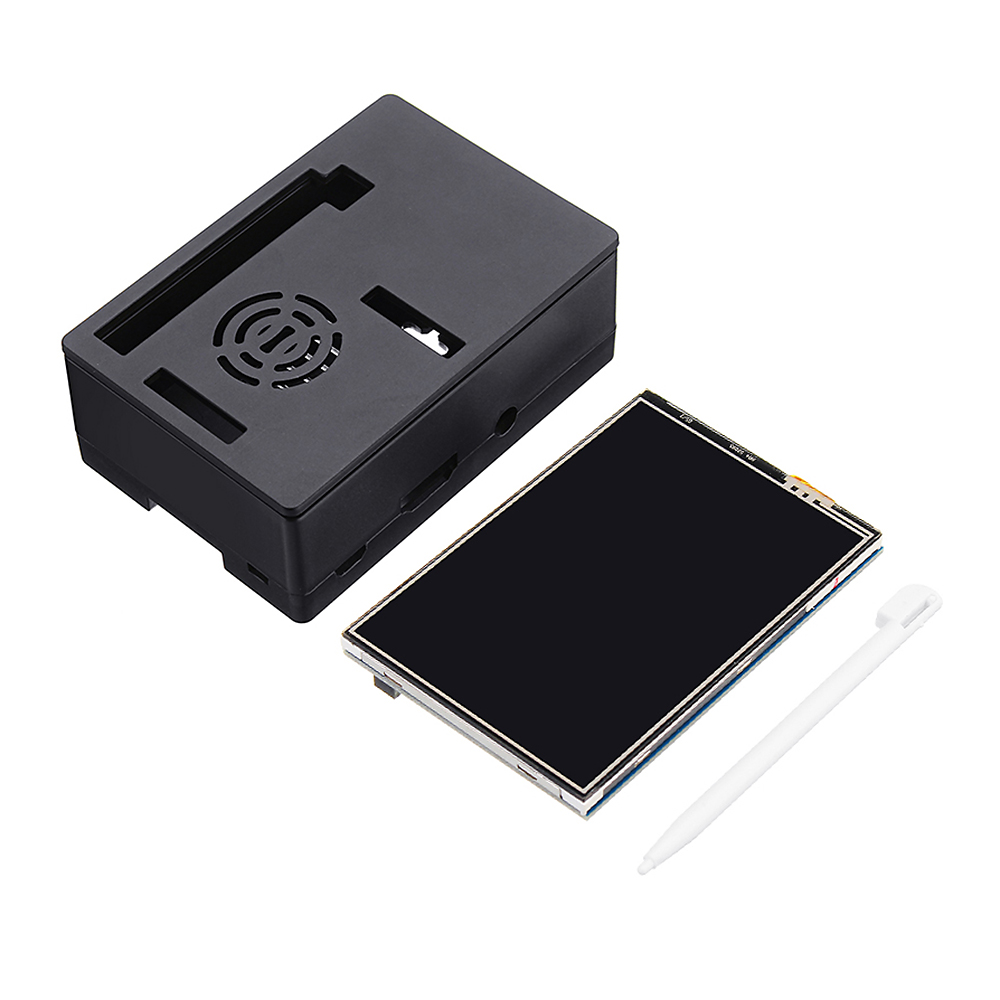

패키지 포함:

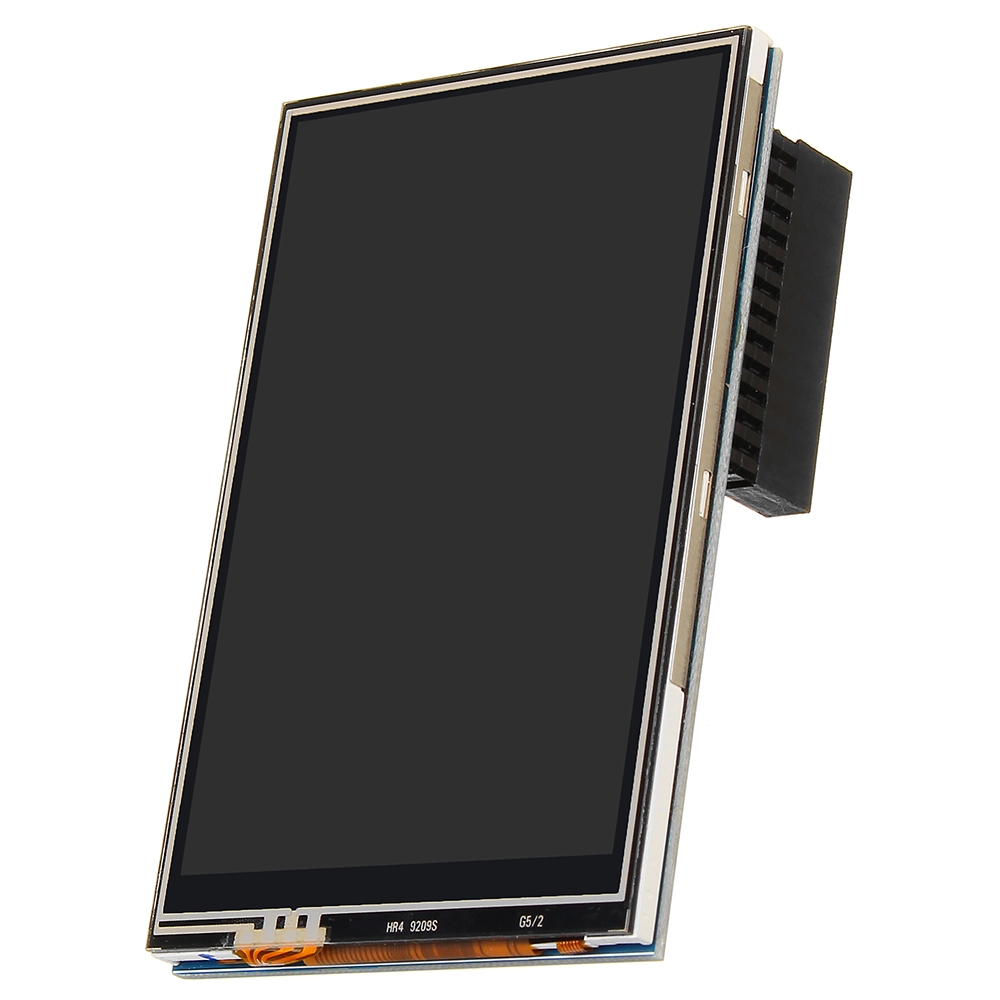

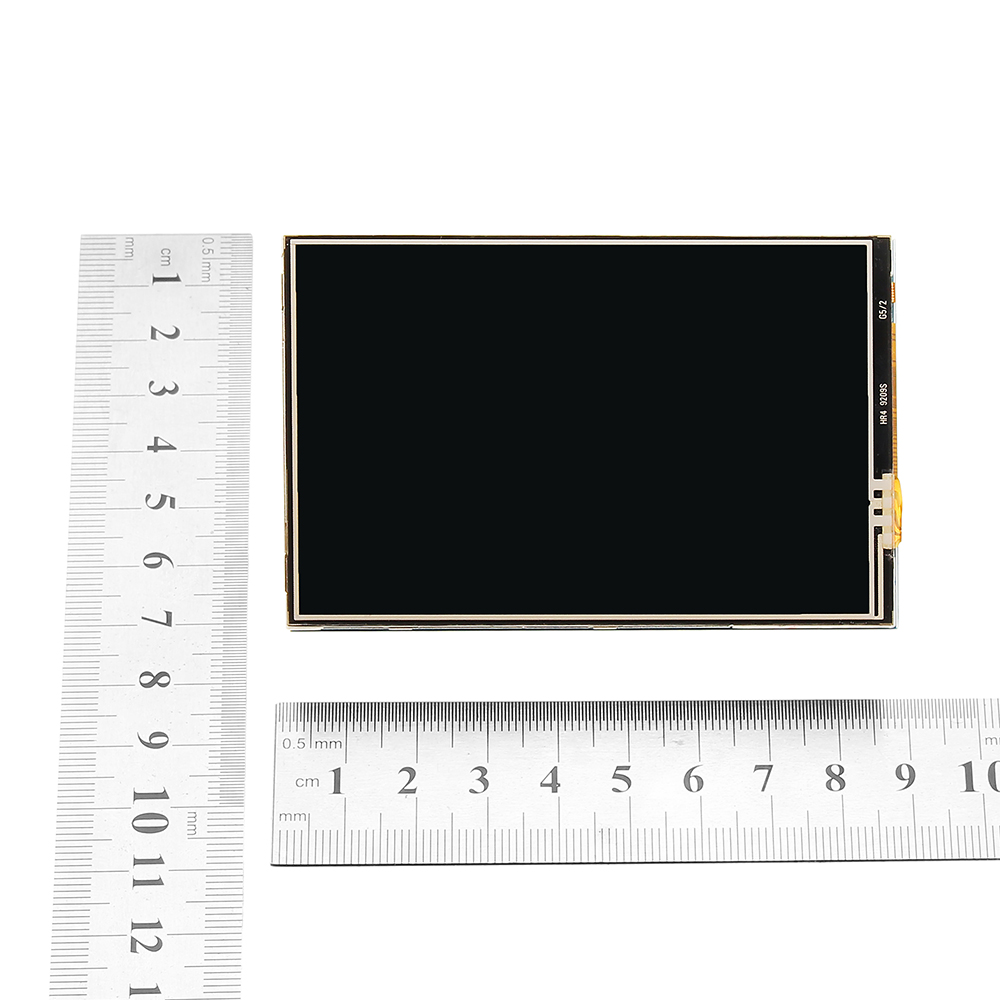

1 x 3.5인치 터치 스크린

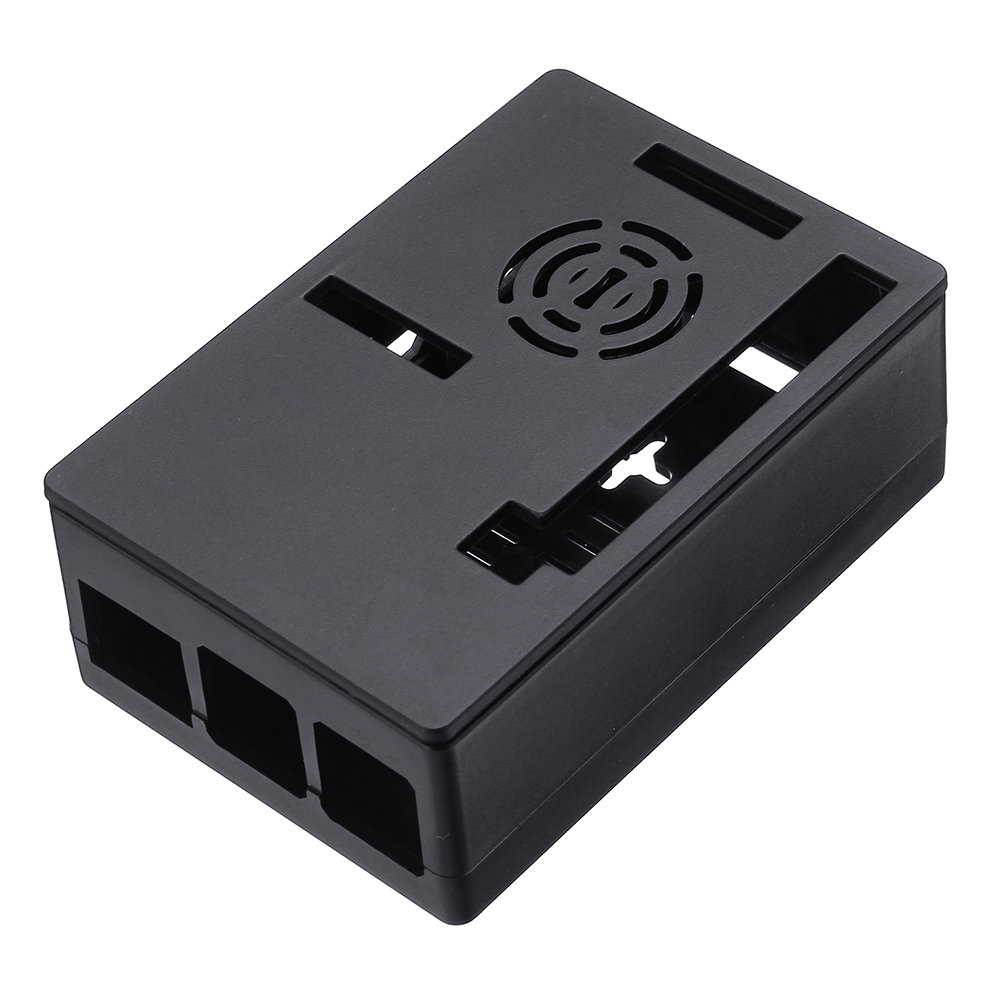

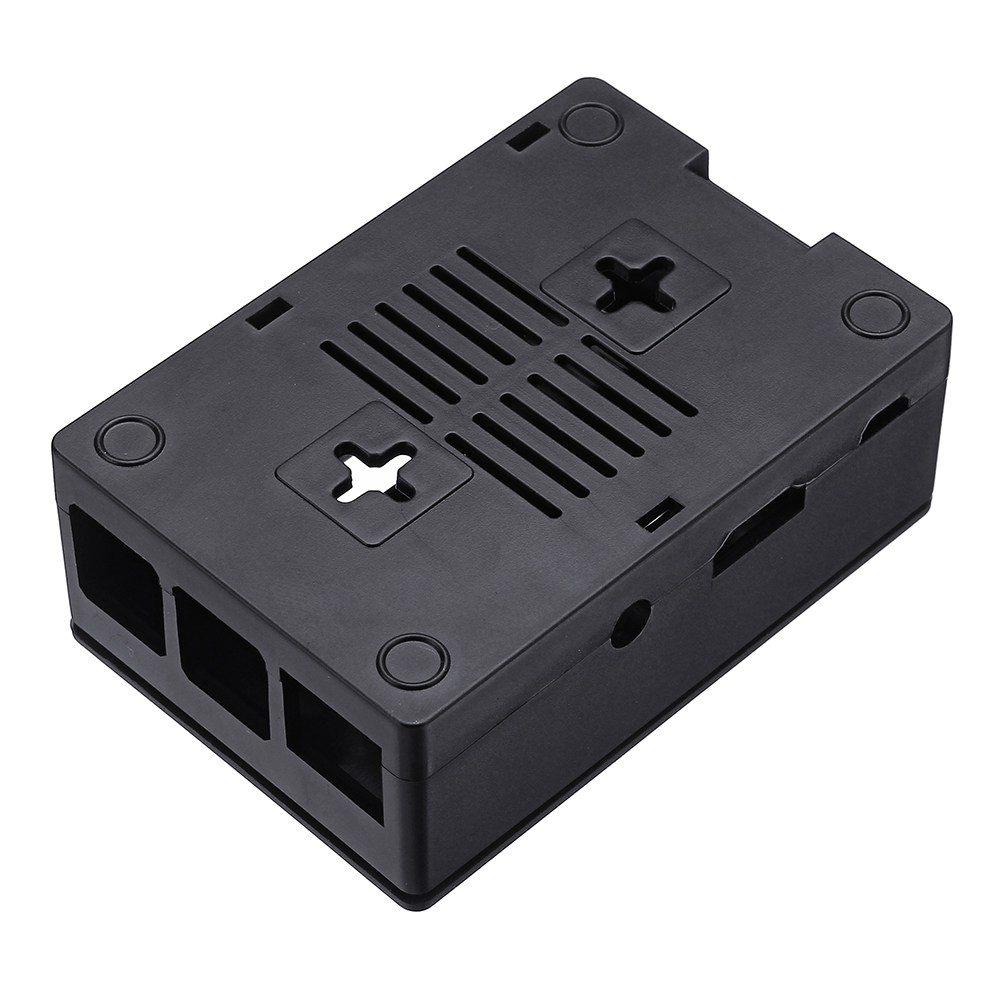

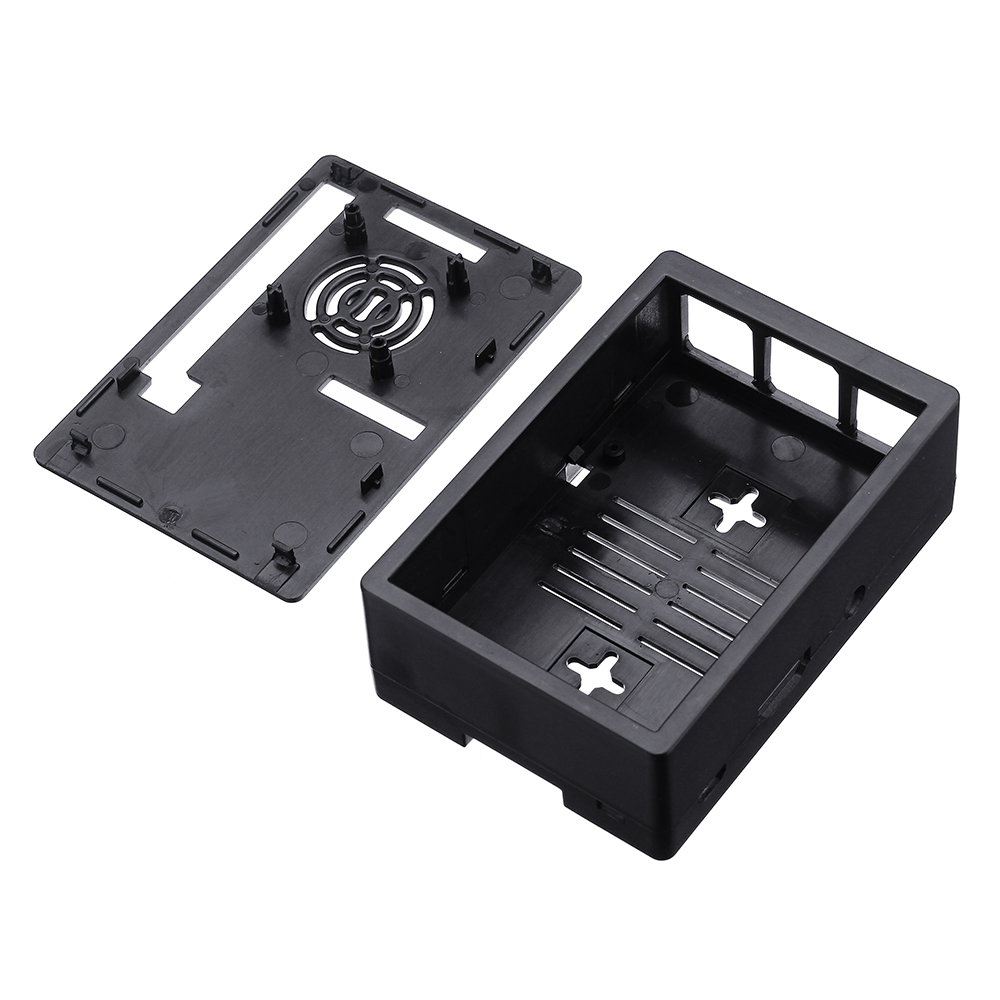

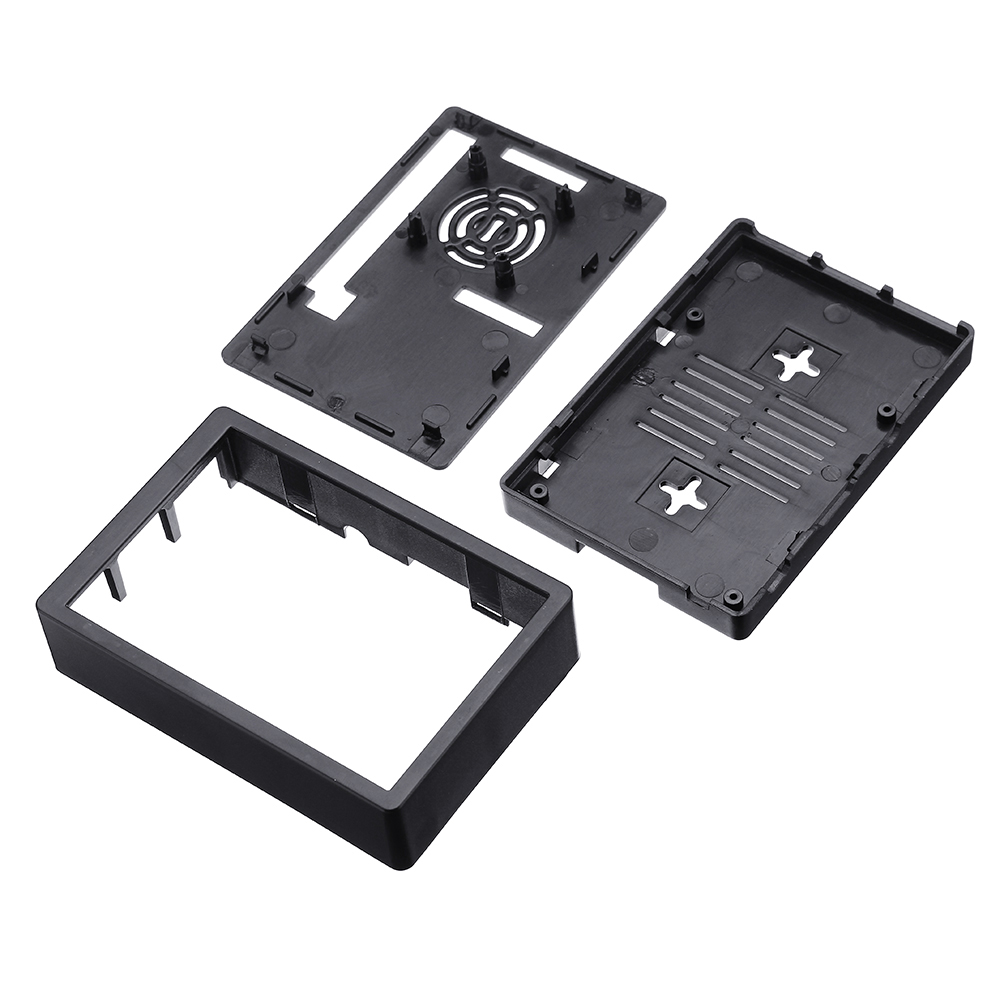

1 x 보호 케이스

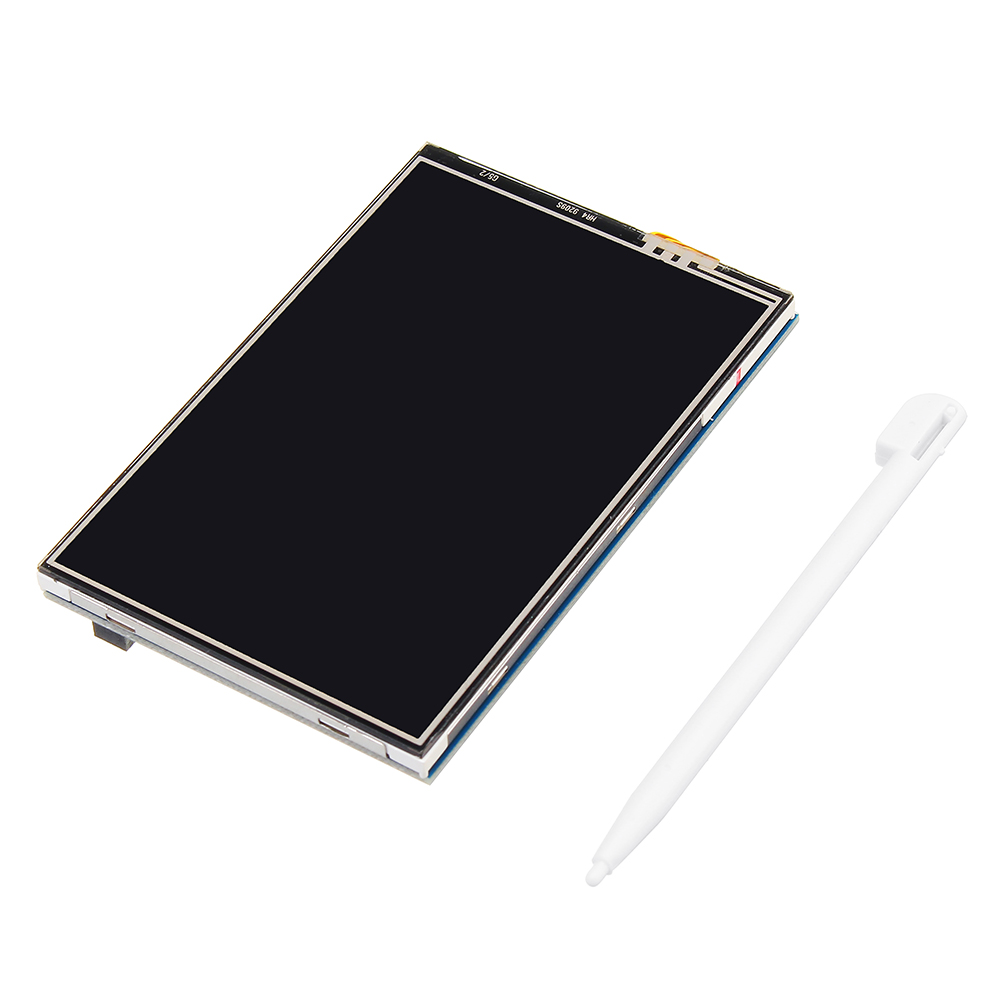

1 x 터치 펜
