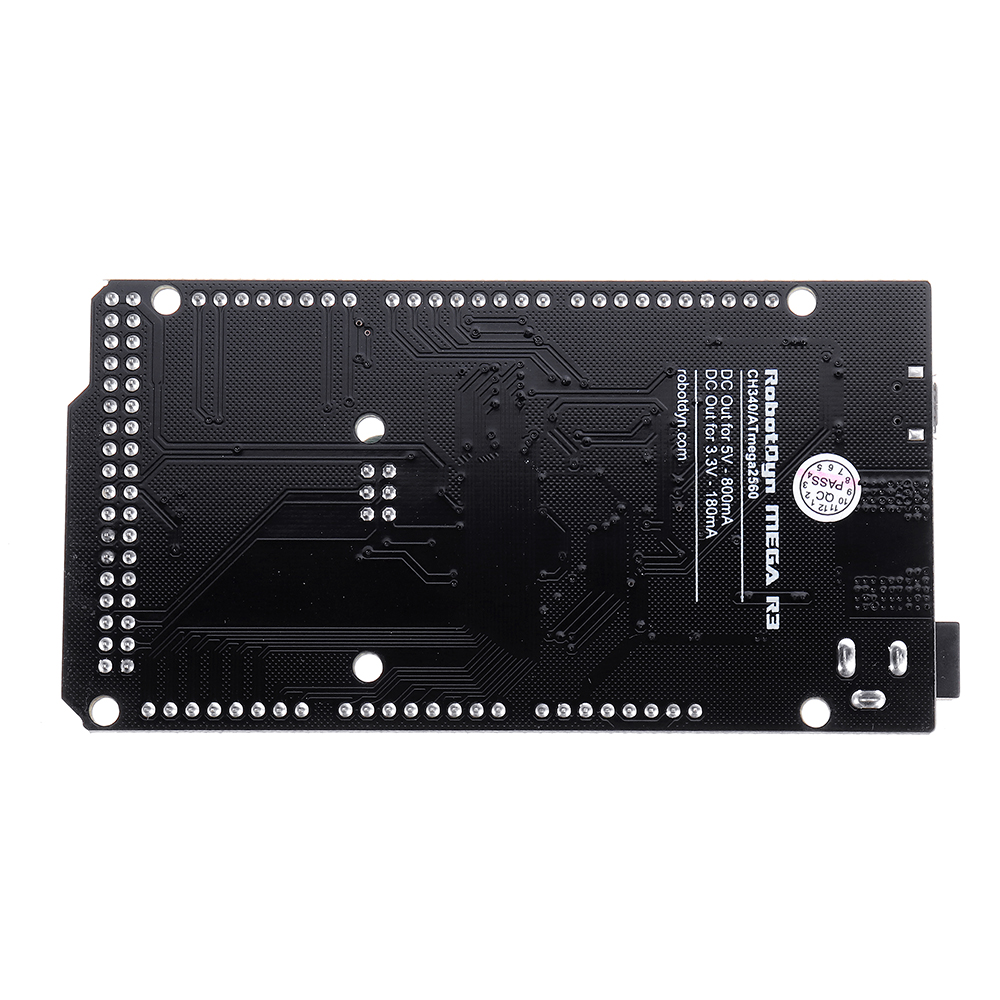

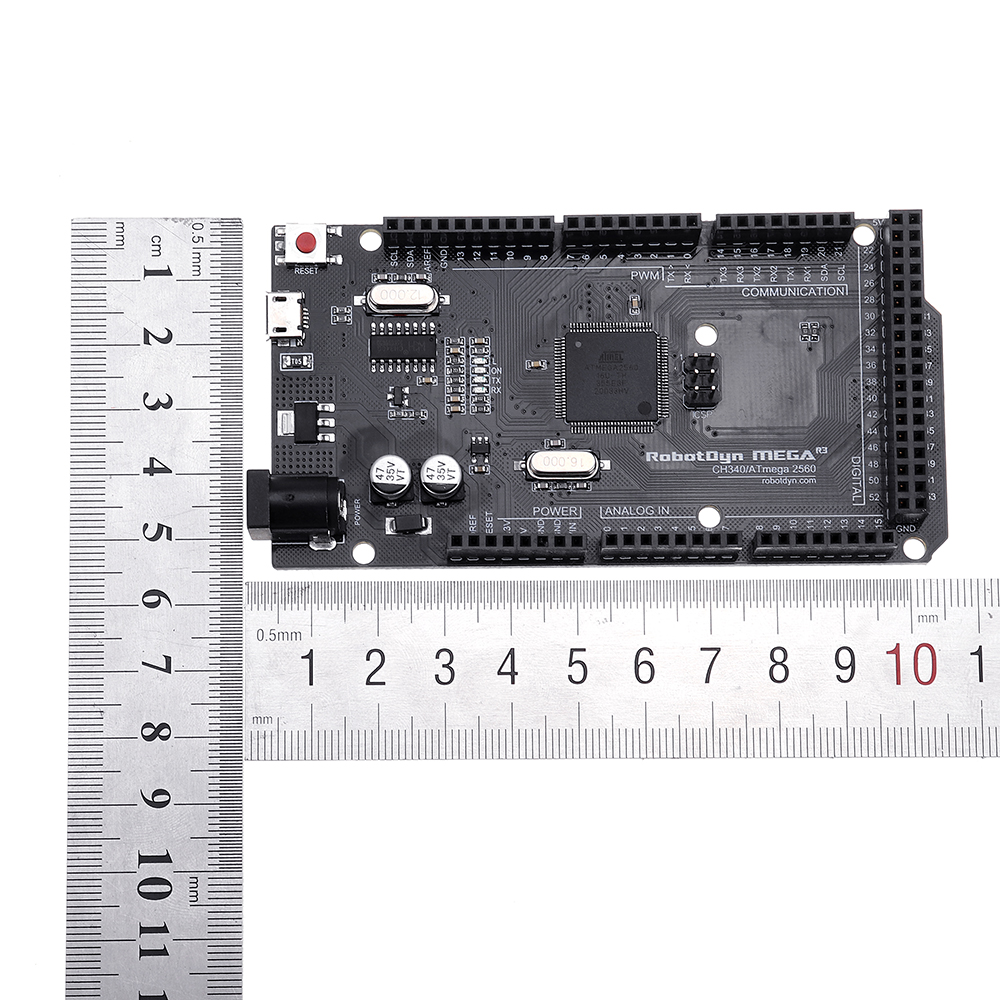

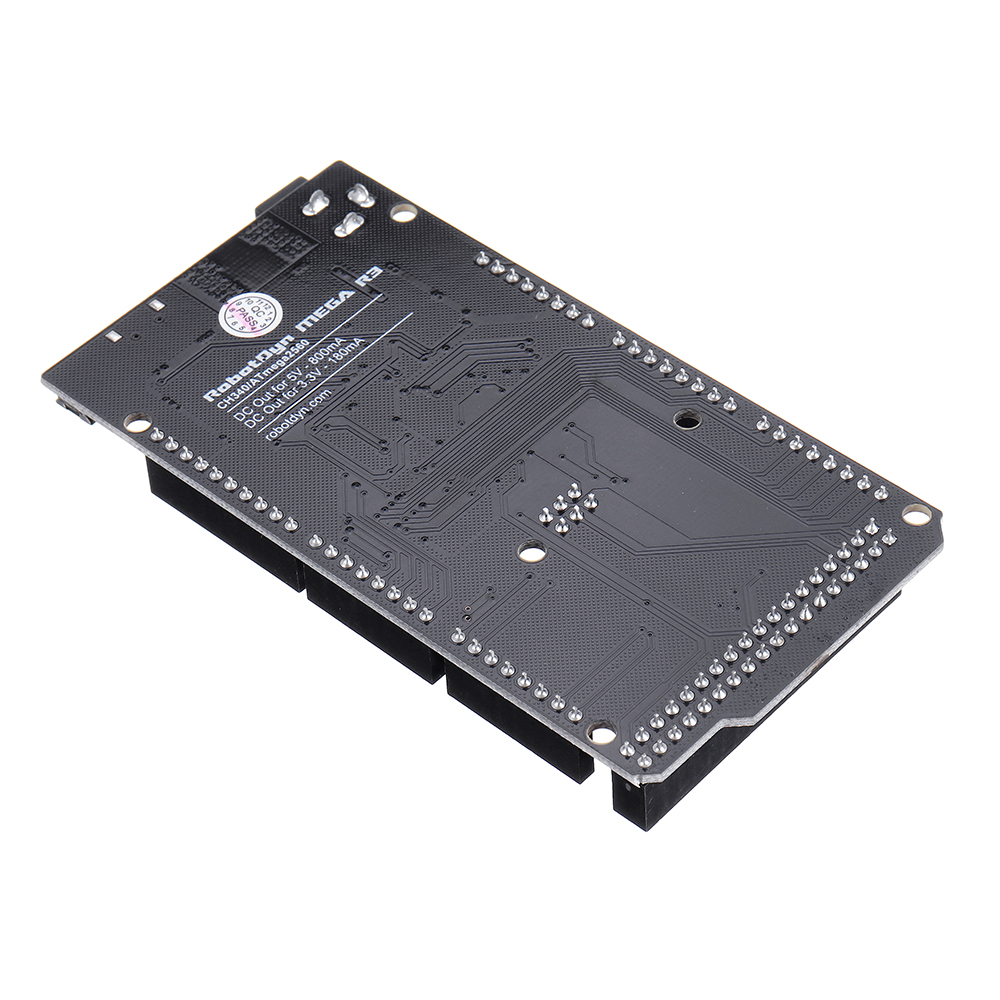

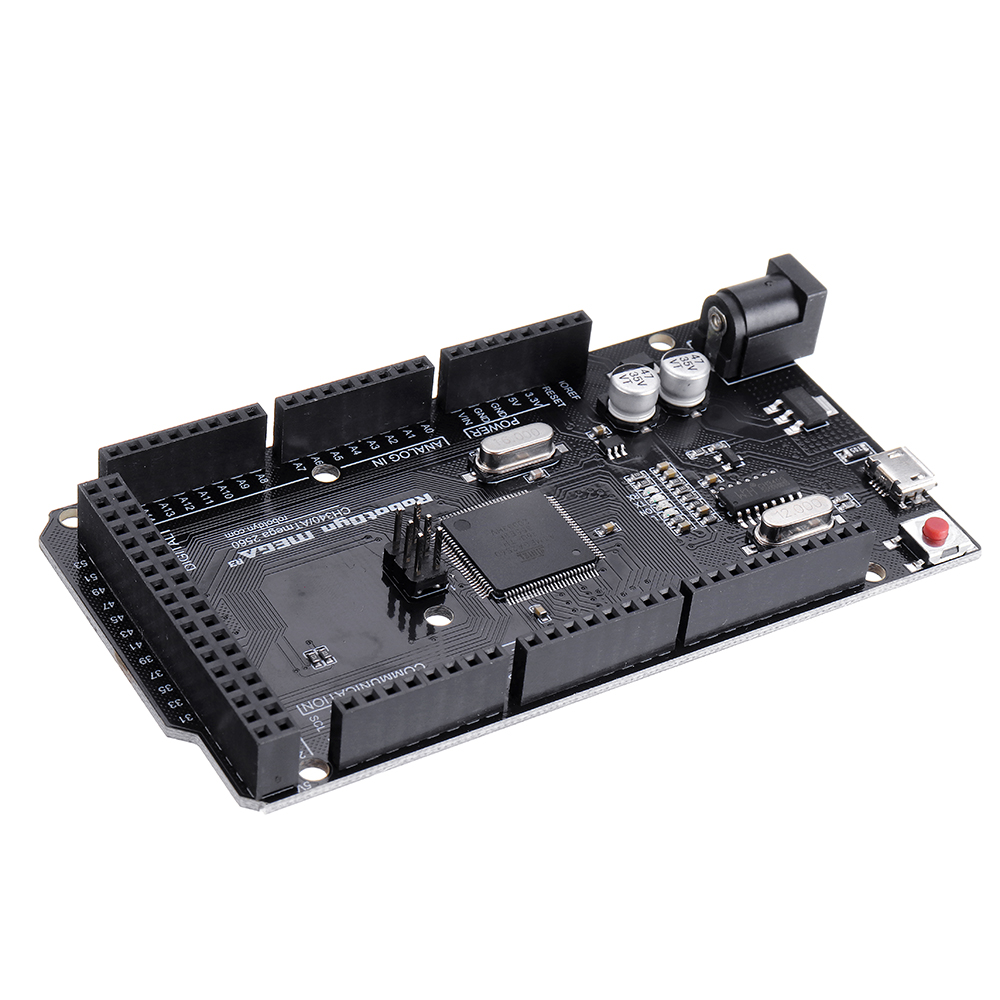

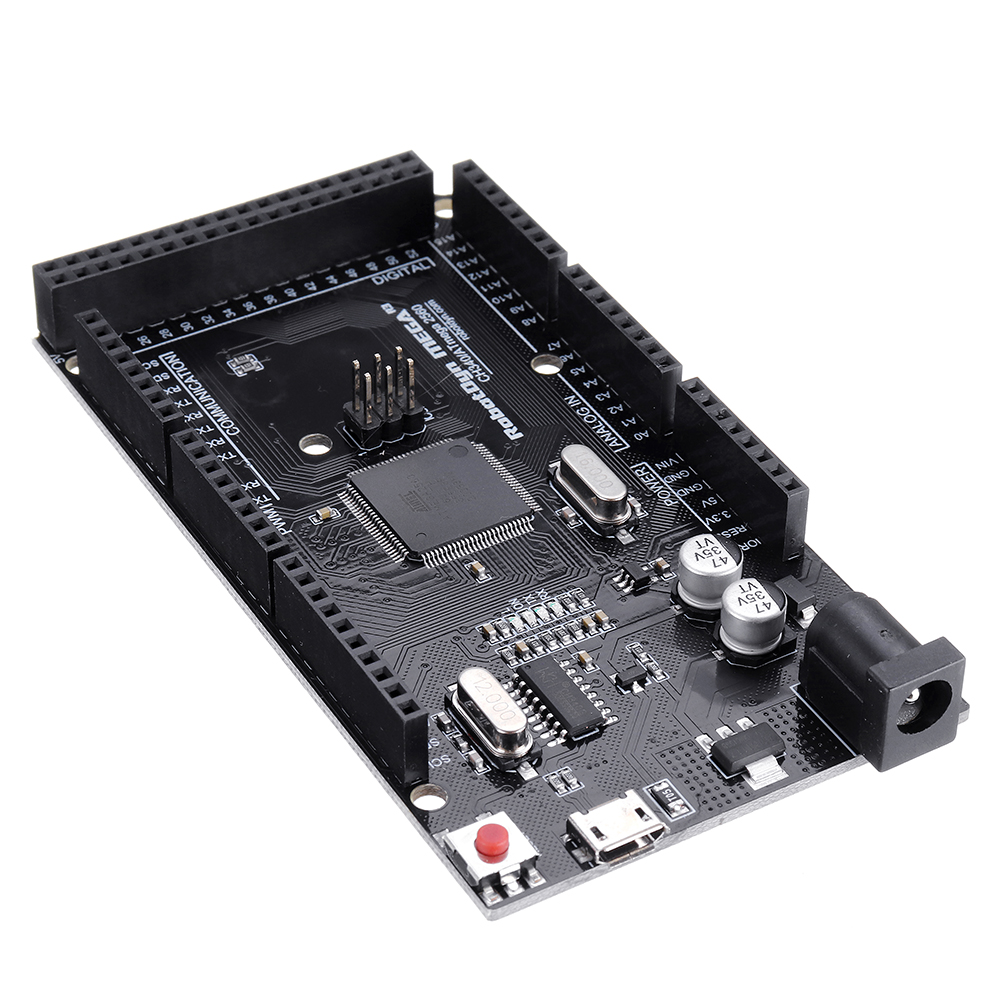

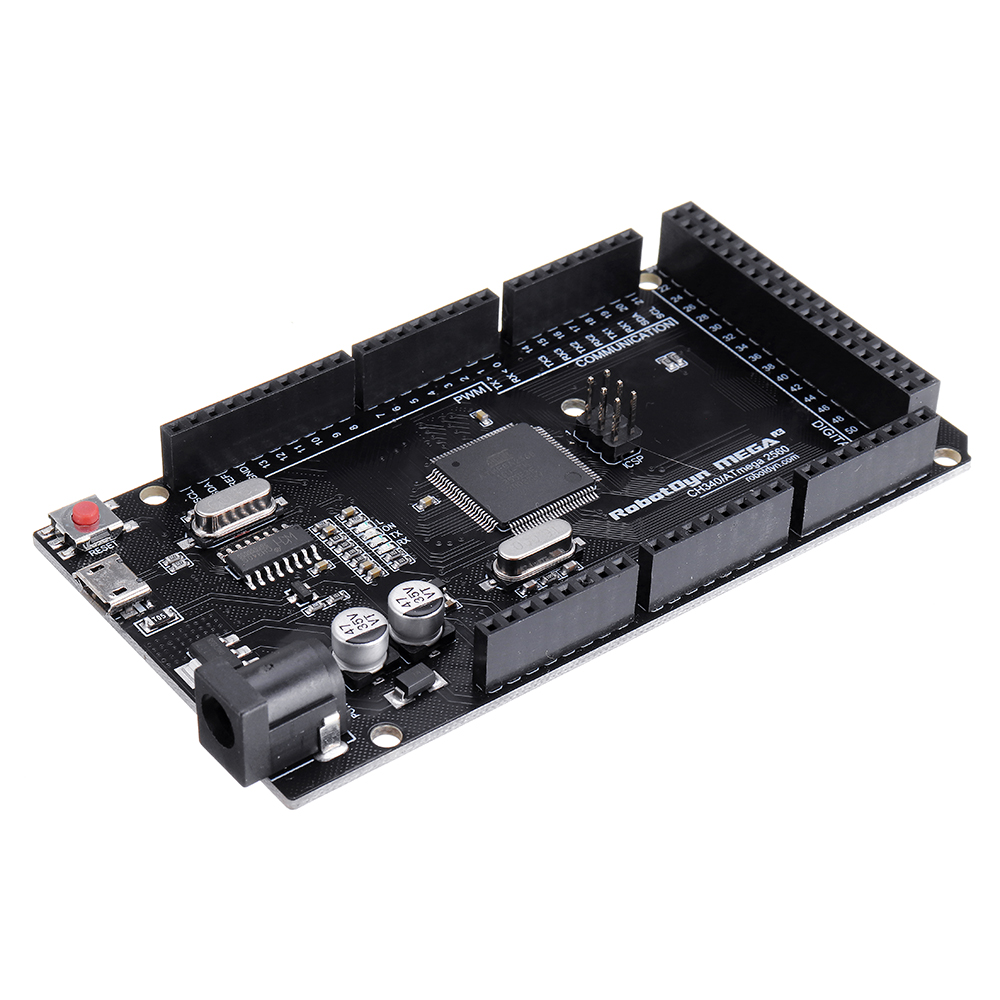

Elecbee 2560 R3 CH340G ATmega2560-16AU 마이크로 USB 케이블 모듈

Mega 2560 보드와 호환됩니다. ATmega2560 마이크로컨트롤러 및 USB-UART 인터페이스 칩 CH340G를 기반으로 합니다.
Mega 2560과 유사한 기능을 위한 보드.
예산이지만 동일하게 안정적이며 원래 칩인 ATmega2560(16MHz)을 사용합니다.

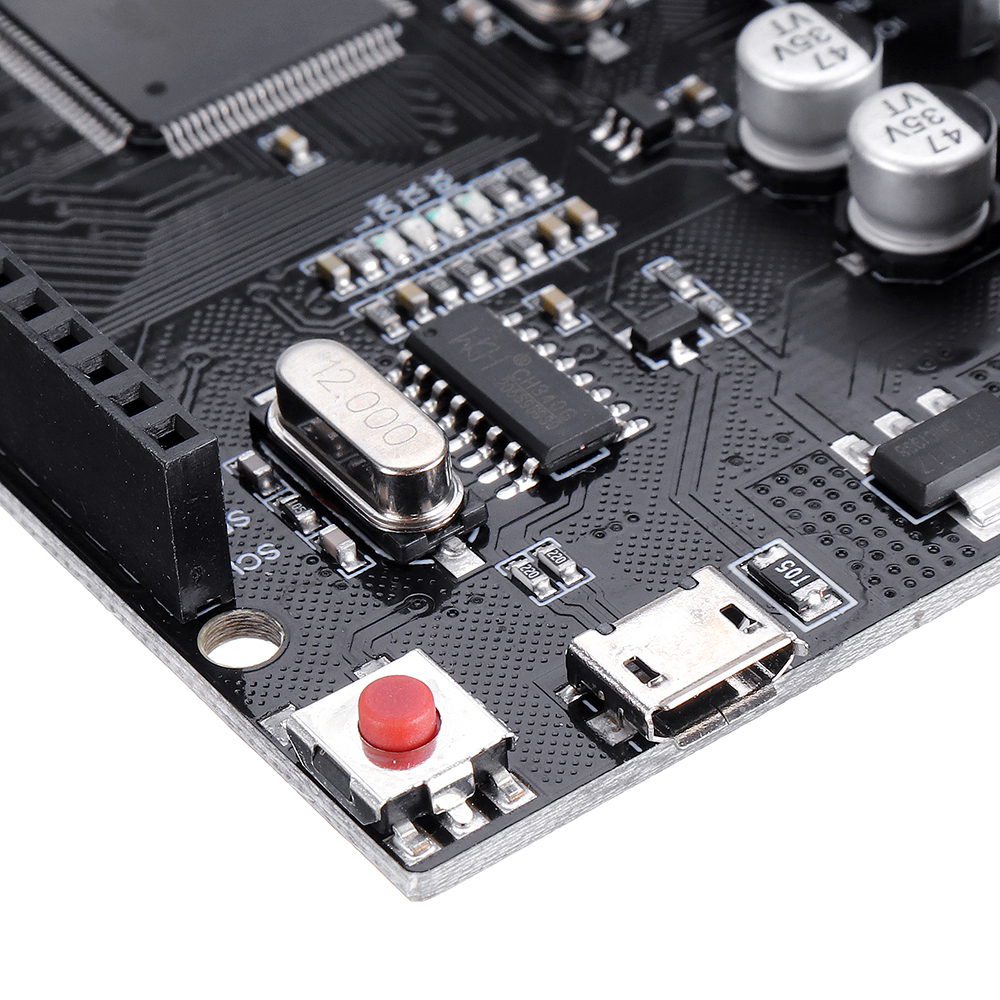

보드는 칩 CH340G를 변환기 UART-USB로 사용했습니다. 칩 CH340G - 예산 솔루션입니다. 주파수 12Mhz에서 작업할 때 안정적인 데이터 교환 결과를 제공합니다(컴퓨터에 드라이버 설치 필요).
Mega 2560 CH340G / ATmega2560 - microUSB 케이블을 통해 컴퓨터에 연결합니다(거의 모든 Android 스마트폰에 사용됨).

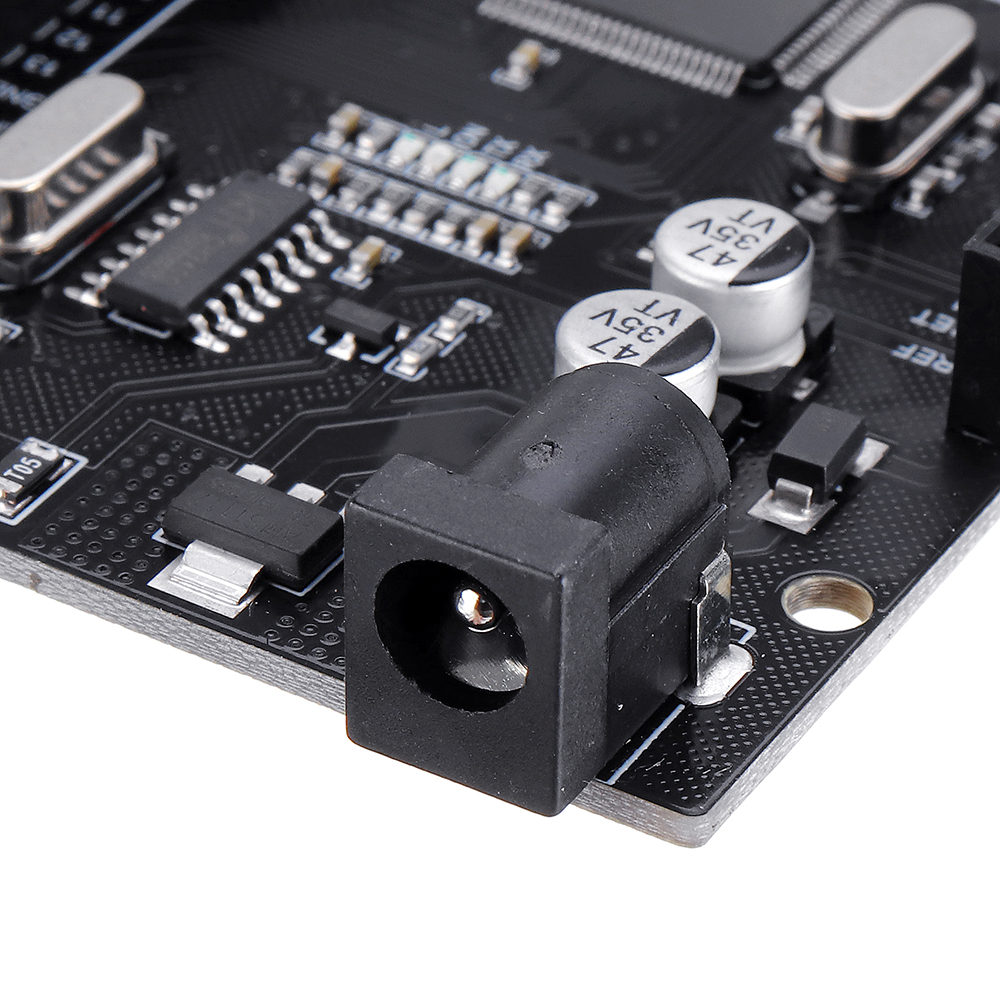

MicroUSB 커넥터 또는 DC Barel Jack 전원 커넥터를 통해 보드에 전원을 공급할 수 있습니다.
전압 조정기(LDO)는 6V ~ 12V(피크 18V) DC의 유입 전압을 처리할 수 있습니다. 5V의 출력 전류 - 약 800mA, 3.3V의 경우 - 약 180mA(입력 전압이 높을수록 나가는 전류는 낮아짐에 유의하십시오).
그러면 대부분의 초기 프로젝트에 안정적인 성능을 제공할 것입니다.

사양:

마이크로컨트롤러: ATmega 2560(16Mhz)
USB-UART 인터페이스: CH340G
입력 전압: 6-18V(정상 6-8V)
PC 연결 소켓: MicroSUB
전원 소켓: DC Barel 잭
70개의 디지털 I/O
16개의 아날로그 입력
14PWM
UART의 4번 버스
