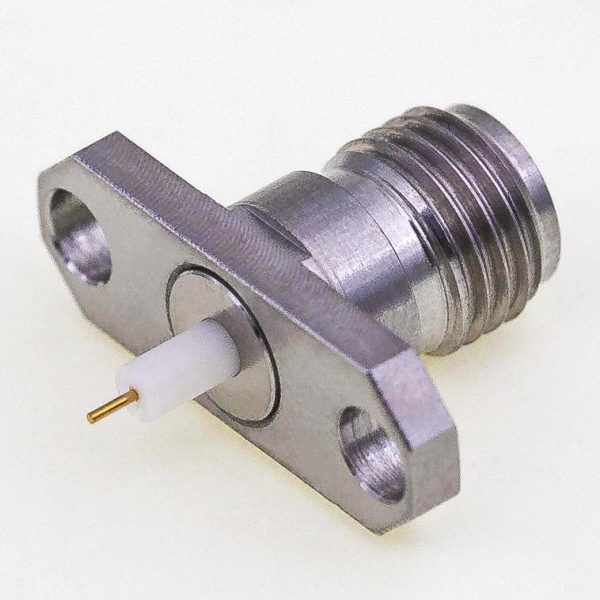

Elecbee PCB용 2.92mm 암 잭 스레드인 플랜지 잭 벌크헤드 RF 동축 커넥터 40G

SKU: EB-DRF-0095

즐겨찾기

핵심 특징

18GHz까지 뛰어난 고주파 성능 및 낮은 반사율.
견고한 나사식 플랜지로 안정적이고 컴팩트한 연결.
OEM 품질에 경쟁력 있는 가격, 30일 환불 보장.
항공우주, 통신, 산업용 애플리케이션에 이상적.
스프링 접촉으로 신뢰할 수 있는 전기 연결 보장.

설명

부품 번호: EB-DRF-0095
설명: 2.92mm 암 벌크헤드 스레드인 커넥터

이 EB-DRF-0095, 2.92mm 2홀 암 격벽 나사산 커넥터

DC~40GHz의 주파수 범위, 50Ω 임피던스, DC~40GHz의 경우 VSWR 1.15:1(최대), 750V 내전압, ≥3000m오절연 저항, 500 사이클 내구성 및 -55°C~+165°C 작동 온도.

장점

작은 크기
높은 신뢰성
우수한 기계적 성능
DC ~ 40GHz의 넓은 주파수 범위

애플리케이션

범용 테스트
벌크헤드 나사산 RF 연결
랙 및 패널 실장 애플리케이션
직경 0.3mm / .012″ 핀 터미널

주요 특징들

극성	기준
상호 작용	2.92mm
커넥터 유형	잭
커넥터 성별	여성
임피던스	50Ω
체형	똑바로
본체 장착	2홀 플랜지
부착 방법	PCB 마운트

성능 특징

주파수 범위	DC~40GHz
VSWR：	DC~40GHz: 1.15:1(최대)
접촉 저항	중심 지휘자 ≤3.0mΩ
접촉 저항	외부 지휘자 ≤2.0mΩ
절연 저항	≥3000mΩ
내전압	750V
내구성	500 사이클
작동 온도	-55℃~+165℃

재료 사양

주택	유형 303 스테인리스강
주택	광택 및 패시베이션
센터 문의	베릴륨 구리 도금
센터 문의	골드(MIL-G-45204)
절연체	PEI 또는 PEI & PTFE
