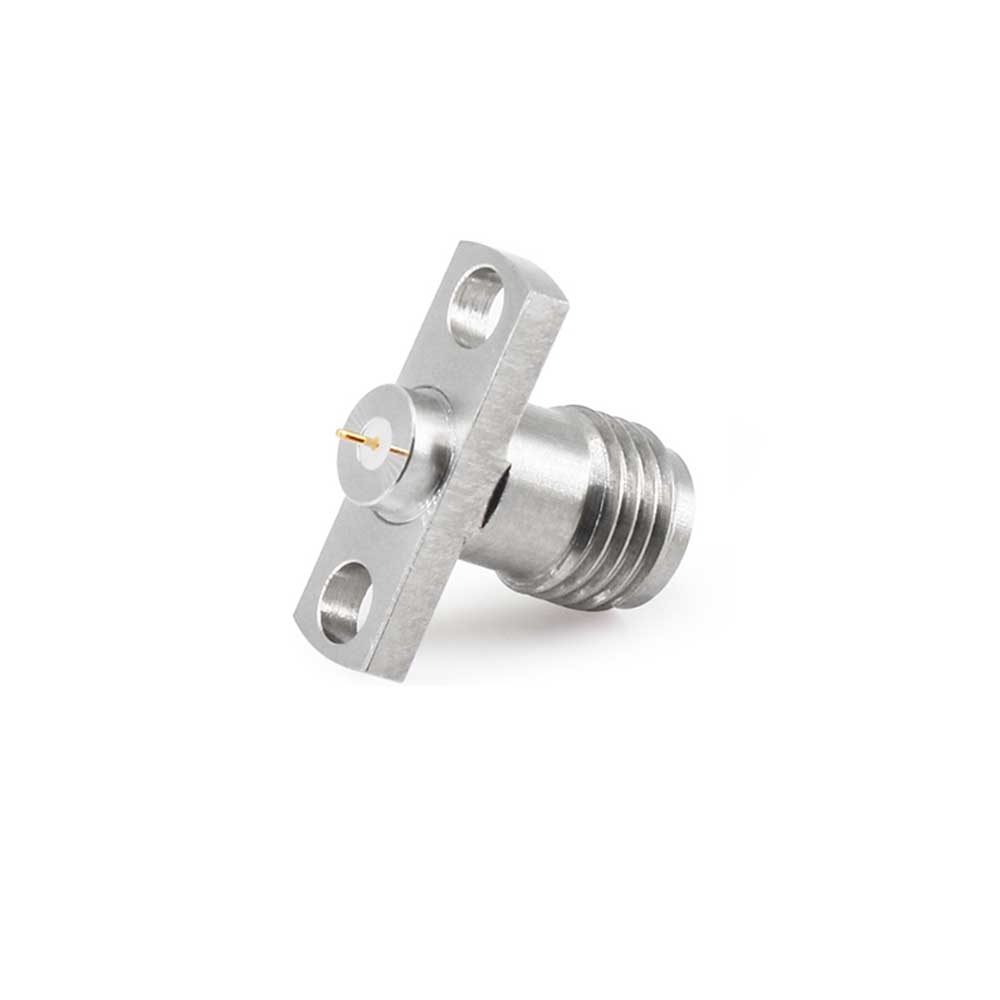

Elecbee 2.92mm 암 커넥터 2홀 플랜지 마운트 스테인레스 스틸 40GHz 고주파 RF 동축 커넥터
SKU: EB-DRF-0074
즐겨찾기
핵심 특징
- 안정적인 신호 전송을 위한 고주파 40GHz RF 커넥터.
- IP67 방수 등급의 스테인리스 스틸 플랜지 마운트.
- 2.92mm 암 동축 디자인은 5Pin, 32A, 240-415V를 지원합니다.
- 3P+E+N 구성을 갖춘 산업용 애플리케이션에 이상적입니다.
더 보기
재고 있음
수량
1
단가
₩ 24240.00
총액
₩ 24240.00
₩ 24240.00
설명
부품 번호: EB-DRF-0074
설명: 2.92mm 암 커넥터, 12.7 x 4.8mm / 0.500 x 0.190인치 벌크헤드 플랜지 잭, Φ0.3mm / .012″ 핀 터미널.
이 EB-DRF-0074, 2.92mm 2홀 암 커넥터(크기 12.7 x 4.8mm / 0.500 x 0.190인치 벌크헤드 플랜지 잭 및 Φ0.3mm / .012인치 핀 터미널),DC~40GHz의 주파수 범위, 50Ω 임피던스, DC~40GHz의 경우 VSWR 1.15:1(최대), 750V 내전압, ≥3000m오절연 저항, 500사이클 내구성 및 -55°C~+165°C 작동 온도.
장점
- 작은 크기
- 높은 신뢰성
- 좋은 기계적 성능
- DC~40GHz의 넓은 주파수 범위
응용
- 범용 테스트
- 벌크헤드 RF 연결
- 랙 및 패널 마운트 애플리케이션
- 직경 0.3mm / .012″ 핀 터미널
주요 특징
| 극성 | 기준 |
| 인터페이스 | 2.92mm |
| 커넥터 유형 | 잭 |
| 커넥터 성별 | 여성 |
| 임피던스 | 50Ω |
| 체형 | 똑바로 |
| 본체 장착 | 2홀 플랜지 |
| 부착방법 | 솔더 |
성능 특징
| 주파수 범위 | DC~40GHz |
| VSWR: | DC~40GHz: 1.15:1(최대) |
| 접촉 저항 | 중앙 도체 ≤3.0mΩ |
| 외부 도체 ≤2.0mΩ | |
| 절연저항 | ≥3000mΩ |
| 내전압 | 750V |
| 내구성 | 500 사이클 |
| 작동 온도 | -55℃~+165℃ |
재료 사양
| 주택 | 303 스테인리스강을 입력하세요. |
| 광택 처리 및 부동태화 처리 | |
| 센터연락처 | 베릴륨 구리 도금 |
| 골드(MIL-G-45204) | |
| 절연체 | PEI 또는 PEI 및 PTFE |
