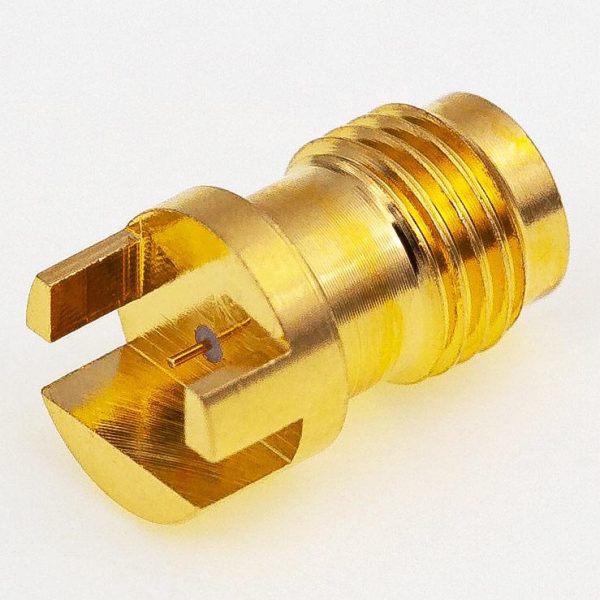

Elecbee 2.4mm 암 PCB 커넥터, Φ7.5mm / .295″ 플랜지 잭, Φ0.3mm / .012″ 핀
SKU: EB-DRF-0042
즐겨찾기
핵심 특징
- 2.4mm 암형 PCB 커넥터, 내구성 있는 플랜지 잭 포함.
- 6핀 수직형 커넥터, IP67 방수 등급.
- 나사 결합 및 실드로 안정적인 연결 보장.
- 정밀한 신호 전송을 위한 0.3mm 핀 호환.
- 산업용 사용에 적합한 M16 A코딩 케이블 지원.
더 보기
설명
부품 번호:EB-DRF-0042
설명: 2.4mm 암 PCB 커넥터, Φ0.3 x (L) 4.6mm / 0.012 x 0.181inch 핀 단자가 있는 Φ7.5mm / 0.295″ 플랜지 잭.
이EB-DRF-0042, 크기 Φ7.5mm / 0.295″ 플랜지 잭이 있는 2.4mm 암 PCB 커넥터, Φ0.3 x (L) 4.6mm / 0.012 x 0.181인치 핀 터미널,DC~50GHz의 주파수 범위, 50Ω 임피던스, DC~50GHz의 경우 VSWR 1.15:1(최대), 750V 내전압, ≥3000m오절연 저항, 500 사이클 내구성 및 -55°C~+165°C 작동 온도.
장점
- 작은 크기
- 높은 신뢰성
- 우수한 기계적 성능
- DC ~ 50GHz의 넓은 주파수 범위
애플리케이션
- 범용 테스트
- RF PCB 연결
- 랙 및 패널 실장 애플리케이션
- Φ0.3 x (L) 4.6mm / 0.012 x 0.181inch 핀
주요 특징들
| 극성 | 기준 |
| 상호 작용 | 2.4mm |
| 커넥터 유형 | 잭 |
| 커넥터 성별 | 여성 |
| 임피던스 | 50Ω |
| 체형 | 똑바로 |
| 본체 장착 | PCB 솔더 플랜지 |
| 부착 방법 | 땜납 |
성능 특징
| 주파수 범위 | DC~50GHz |
| VSWR： | DC~50GHz: 1.15:1(최대) |
| 접촉 저항 | 중심 지휘자 ≤3.0mΩ |
| 외부 지휘자 ≤2.0mΩ | |
| 절연 저항 | ≥3000mΩ |
| 내전압 | 750V |
| 내구성 | 500 사이클 |
| 작동 온도 | -55℃~+165℃ |
재료 사양
| 주택 | 유형 303 스테인리스강 |
| 광택 및 패시베이션 | |
| 센터 문의 | 베릴륨 구리 도금 |
| 골드(MIL-G-45204) | |
| 절연체 | PEI 또는 PEI & PTFE |
배송 가이드
배송 | 배송 기간 | Elecbee는 일요일을 제외하고 매일 오후 5시경에 주문하신 상품을 발송합니다. 발송 후 예상 배송 시간은 고객님이 선택하신 배송업체에 따라 달라집니다. 특송: 3~7일. 일반 우편: 7~20일. | |
| 배송비 | 주문 배송비는 장바구니에서 확인할 수 있습니다. | ||
| 배송 옵션 | 저희는 특송 및 일반 배송 서비스를 제공합니다. | ||
| 물류 추적 | 주문 발송 후 이메일로 운송장 번호를 보내드리며, 「내 주문 추적」 기능으로 물류를 조회할 수 있습니다. | ||
| 반품/보증 | 반품 | 반품/교환은 일반적으로 발송 후 30일 내에 완료해야 하며, 고객 서비스에 연락하여 반품 승인을 받으세요. 상품은 사용하지 않은 상태여야 하며 원래 포장을 유지해야 합니다. 배송비는 고객이 부담합니다. | |
| 보증 | 모든 Elecbee 구매 상품은 30일 무조건 반품 정책과 1년 Elecbee 보증(제조 결함 대상)을 받습니다. | ||
| 본 보증은 고객의 잘못된 조립, 설명서 미준수, 제품 수정, 부주의 또는 부적절한 사용으로 인한 결함 상품에는 적용되지 않습니다. | |||
| 주문 | 구매 방법 | Elecbee는 온라인 주문을 지원합니다. | |
| 장바구니에 추가 > 결제 > 주문 제출 > 결제 완료 > 배송 | |||
| 결제 | PayPal, 신용카드(Visa, MasterCard, 아메리칸 익스프레스), 은행 송금. | ||
