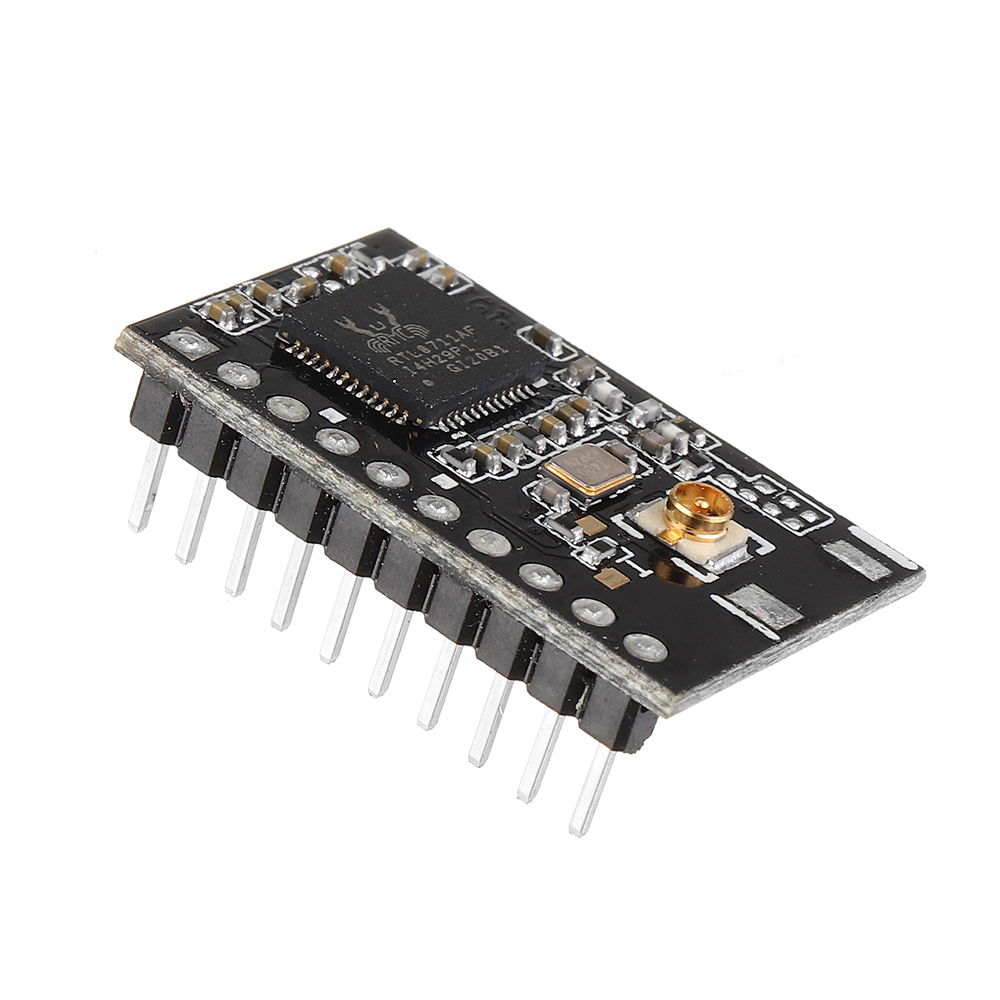

Elecbee 166MHz 직렬-Wi-Fi 모듈 외부 안테나 버전 초저전력 소비 USR-C215b
SKU: EB0042945
즐겨찾기
핵심 특징
더 보기
설명
소개:
모듈 하드웨어는 MAC, 기저대역 칩, 무선 주파수 트랜시버 장치 및 전력 증폭기를 통합합니다.
내장된 저전력 작동 메커니즘은 모듈의 저전력 작동을 효과적으로 달성할 수 있습니다.
WiFi 프로토콜 및 TCP/IP 프로토콜을 지원하여 사용자는 간단한 구성으로 UART 장치의 네트워킹 기능을 실현할 수 있습니다.

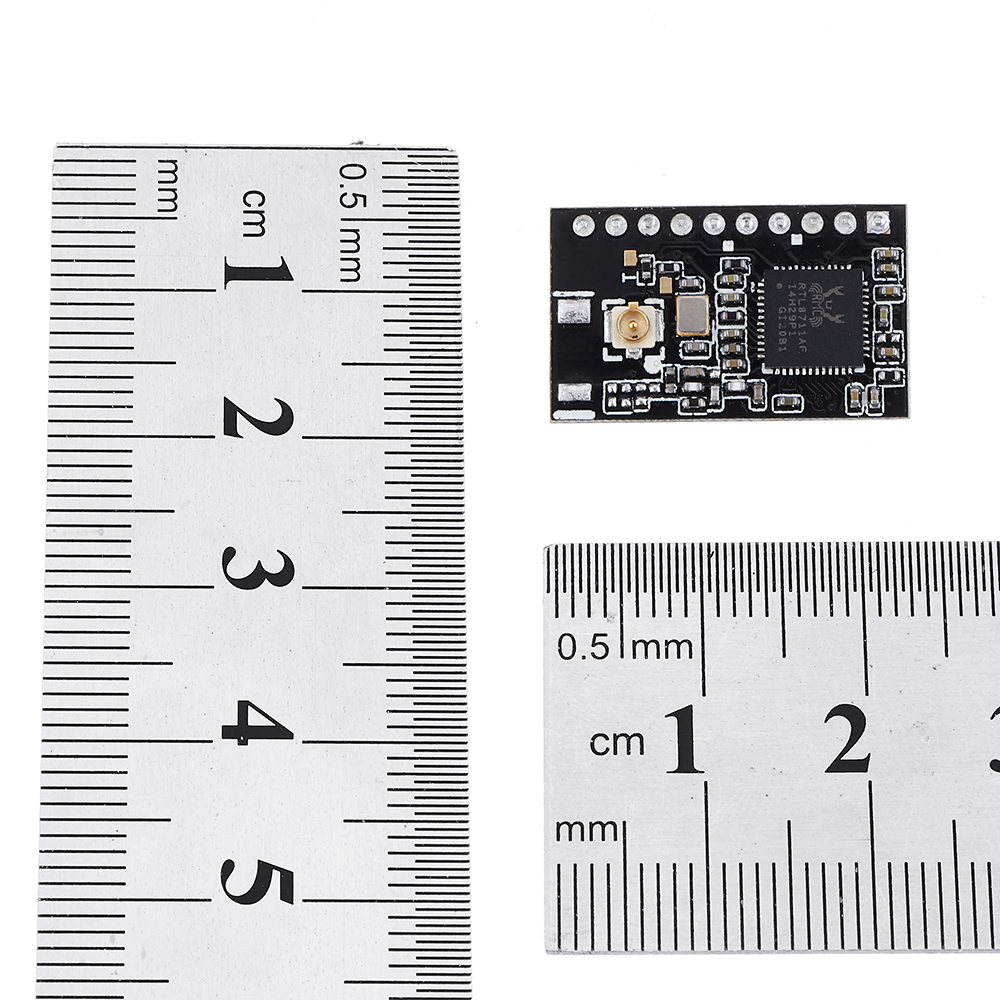

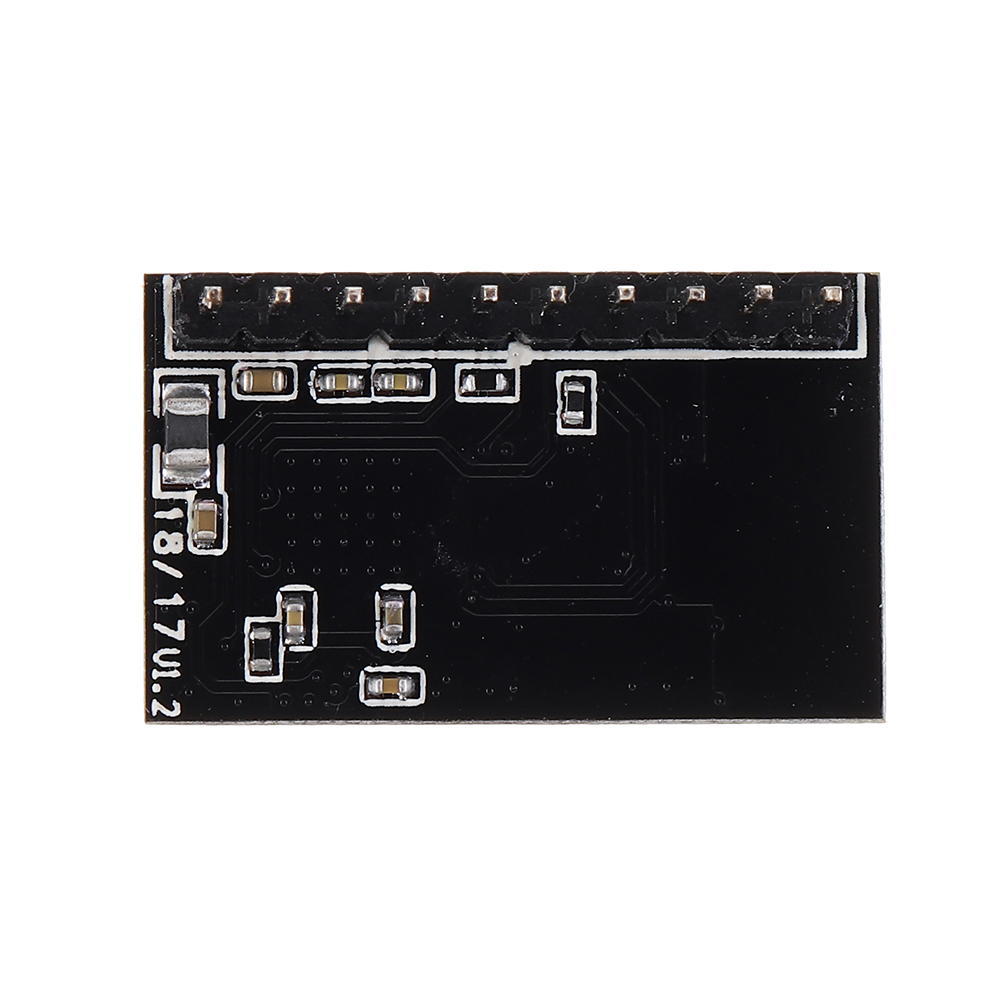

크기가 작고 고객사 제품의 하드웨어 보드 회로에 쉽게 조립할 수 있습니다. 구체적인 치수는 22.0mm x 13.5mm x 9.2mm, 단일 행 1x10 2mm 핀 패키지입니다.
기본 기능:
AP 모드에서 작동하고 다른 WIFI 장치가 통신에 액세스할 때까지 기다릴 수 있습니다. 동시에 3개의 스테이션에 액세스하거나 STA 모드에서 작동하고 무선 라우터에 액세스하여 통신을 실현할 수 있습니다.
TCP 서버, TCP 클라이언트, UDP 서버, UDP 클라이언트 통신으로 설정할 수 있는 소켓 통신 링크가 있습니다. 소켓은 TCP 서버 모드에서 최대 5개의 TCP 클라이언트 액세스를 지원할 수 있습니다.
이 모듈은 UART 투명 전송을 지원하며 AT 명령을 사용하여 마음대로 전환할 수 있습니다.
| 특징 | USR-C215 |
| 직렬 포트 수 | 1 |
| 주요 주파수 | 166MHz |
| 전송 속도 | 1200-460.8K |
| 안테나 | 외부 |
| AP 모드 액세스 STA | 삼 |
| AP+STA 모드 액세스 STA | 삼 |
| 가로 가로 | TCPS/TCPC/UDPS/UDPC |
| 스마트링크 | 지원하다 |
| 동기식 직렬 포트 전송 속도 | 지원하다 |
| 에어키스 | 지원하다 |
| 직렬 하트비트 패키지 | 지원하다 |
| 맞춤 웹페이지 | 지원하다 |
| 네트워크 시간 획득 | 지원하다 |
직렬 포트 wifi 모듈 C215는 데이터 전송을 위한 투명 전송 모드, AT 명령 모드 및 HTTPD 클라이언트 모드를 지원하며 다양한 시나리오에 적합합니다.

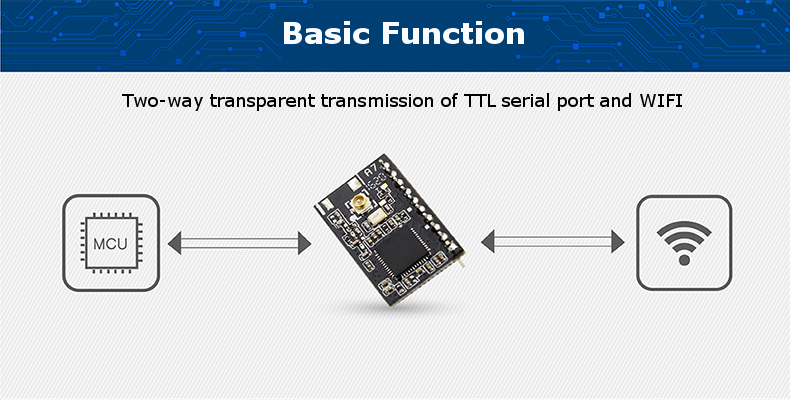

1. 투명 전송 모드
UART와 네트워크 간의 투명 전송이 실현되고 범용 직렬 포트 장치와 네트워크 장치 간의 데이터 전송이 실현되며 투명 전송 모드가 기본 모드입니다.
2. AT 명령 모드
이 모드에서 사용자는 AT 명령을 통해 Wi-Fi 모듈의 UART 및 네트워크 매개변수를 쿼리하고 설정할 수 있습니다.
3. HTTPD 클라이언트 모드
이 모드는 데이터를 HTTP 서버로 직접 전달하거나 HTTP 서버에서 전달합니다. 데이터가 형식에 따라 직렬 포트로 전송되는 한 데이터는 Http(GET/POST)를 통해 웹 서버(예: apache, IIS, tomcat 등)에 직접 제출됩니다. 웹사이트 프로그래머는 PHP나 ASP와 같은 스크립트 언어를 직접 사용할 수 있습니다. 데이터베이스 저장 및 기타 처리. B/S 아키텍처 시스템을 위한 최선의 선택!
Wifi 모듈 무선 네트워킹 모드:
C215에는 STA, AP 및 AP+STA의 세 가지 WIFI 작동 모드가 있어 사용자에게 매우 유연한 네트워킹 모드와 네트워크 토폴로지를 제공합니다.
1. AP 모드로서의 Wi-Fi 모듈
AP 모드로서 모듈은 휴대폰/PAD/컴퓨터에 도달할 수 있으며 구성 없이 데이터 전송을 위해 모듈에 빠르게 액세스할 수 있습니다. 또한 파라미터 설정을 위해 모듈의 내장 웹 페이지에 로그인할 수도 있습니다.
2. STA 모드로서의 Wi-Fi 모듈
3. AP+STA 모드로 Wifi 모듈
이 모듈은 AP와 STA를 동시에 활성화할 수 있습니다. 즉, 모듈은 하나의 AP 인터페이스와 하나의 STA 인터페이스를 지원합니다. 모듈에서 AP+STA 기능이 활성화된 후 모듈의 STA 및 AP 인터페이스를 동시에 사용할 수 있습니다.
| 분류 | 모수 | 값 |
| 무선 표준 | 802.11b/g/n | |
| 전송 전력 | 802.11b: +18 +/-1dBm(@11Mbps) | |
| 802.11g: +17 +/-1dBm(@54Mbps) | ||
| 802.11n: +15 +/-1dBm(@HT20, MCS7) | ||
| 수신감도 | 802.11b: -85dBm(@11Mbps, CCK) | |
| 802.11g: -70dBm(@54Mbps, OFDM) | ||
| 802.11n: -68dBm(@HT20, MCS7) | ||
| 외부: I-PEX 커넥터 | ||
| 하드웨어 매개변수 | 데이터 인터페이스 | UART |
| 작동 전압 | 3.0~3.6V | |
| 작동 전류 | AP: 평균 74mA 피크 285mA @3.3V | |
| STA: 평균 32mA 피크 196mA @3.3V | ||
| 작동 온도 | -20°C ~ 85°C | |
| 보관 온도 | -40°C-125°C | |
| 크기 | 22.0mm x 13.5mm x 9.2mm(길이*폭*높이) | |
| 외부 인터페이스 | 1x10, 2mm 핀(0도 또는 90도) | |
| 소프트웨어 매개변수 | 무선 네트워크 유형 | STA/AP/STA+AP |
| 보안 메커니즘 | WEP/WPA-PSK/WPA2-PSK | |
| 암호화 유형 | TKIP/AES | |
| 네트워크 프로토콜 | IPv4, TCP/UDP | |
| 사용자 구성 | AT+ 명령 집합, 웹 페이지 구성 |
1 x 모듈
