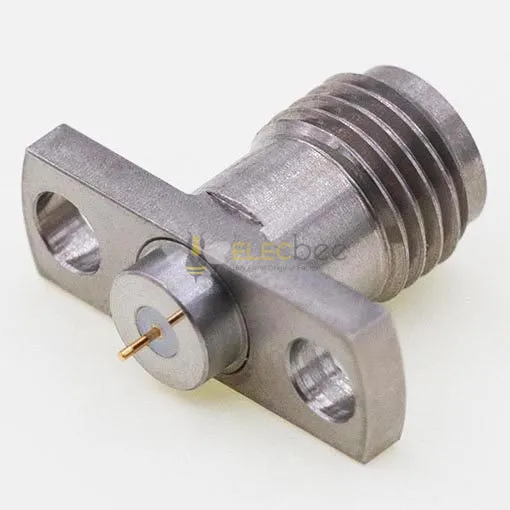

Elecbee 2.92mm 암 커넥터, 14 x 4.8mm / 0.550 x 0.190inch 플랜지 0.3mm / .012″ 핀
SKU: EB-DRF-0082
즐겨찾기
핵심 특징
- 정밀한 2.92mm 핀의 고품질 암커넥터.
- 먼지 및 방수: IP67 보호 등급 테스트 완료.
- 소형 사이즈: 14 x 4.8mm로 설치 용이.
더 보기
Datasheet
설명
부품 번호: EB-DRF-0082
설명: 2.92mm 암 커넥터, 14 x 4.8mm / 0.550 x 0.190인치 벌크헤드 플랜지 잭, Φ0.3mm / .012″ 핀 단자.
이 EB-DRF-0082, 크기 14 x 4.8mm / 0.550 x 0.190인치 격벽 플랜지 잭 및 Φ0.3mm / .012인치 핀 터미널이 있는 2.92mm 2홀 암 커넥터,DC~40GHz의 주파수 범위, 50Ω 임피던스, DC~40GHz의 경우 VSWR 1.15:1(최대), 750V 내전압, ≥3000m오절연 저항, 500 사이클 내구성 및 -55°C~+165°C 작동 온도.
장점
- 작은 크기
- 높은 신뢰성
- 우수한 기계적 성능
- DC ~ 40GHz의 넓은 주파수 범위
애플리케이션
- 범용 테스트
- 격벽 RF 연결
- 랙 및 패널 실장 애플리케이션
- 직경 0.3mm / .012″ 핀 터미널
주요 특징들
| 극성 | 기준 |
| 상호 작용 | 2.92mm |
| 커넥터 유형 | 잭 |
| 커넥터 성별 | 여성 |
| 임피던스 | 50Ω |
| 체형 | 똑바로 |
| 본체 장착 | 2홀 플랜지 |
| 부착 방법 | 땜납 |
성능 특징
| 주파수 범위 | DC~40GHz |
| VSWR： | DC~40GHz: 1.15:1(최대) |
| 접촉 저항 | 중심 지휘자 ≤3.0mΩ |
| 외부 지휘자 ≤2.0mΩ | |
| 절연 저항 | ≥3000mΩ |
| 내전압 | 750V |
| 내구성 | 500 사이클 |
| 작동 온도 | -55℃~+165℃ |
재료 사양
| 주택 | 유형 303 스테인리스강 |
| 광택 및 패시베이션 | |
| 센터 문의 | 베릴륨 구리 도금 |
| 골드(MIL-G-45204) | |
| 절연체 | PEI 또는 PEI & PTFE |
