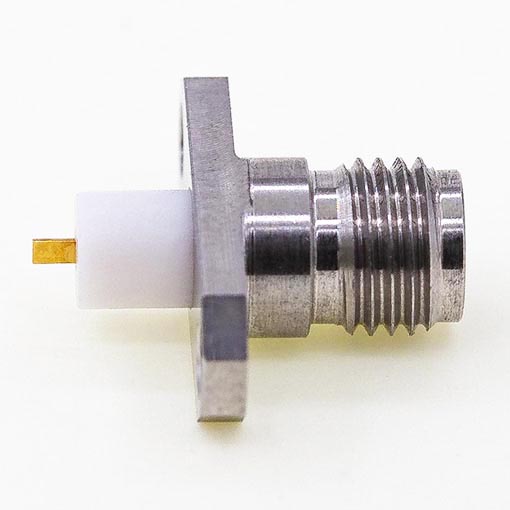

Elecbee SMAメスコネクタ、15.8x5.7mmフランジ円筒接点1mm水平フラットピン
SKU: EB-DRF-0157
お気に入り
主要特徴
- 小型SMAメスコネクタ15.8×5.7mm。
- 直角設計で省スペース・配線最適化。
- 信頼性の高い1mm水平フラットピン採用。
もっと見る
在庫あり
数量
1
単価
¥ 1223
小計
¥ 1223.00
¥ 1223.00
説明
品番：EB-DRF-0157
説明: SMA メス コネクタはんだアタッチメント、15.8 x 5.7mm / 0.625 x 0.223 インチ フランジ ジャック、円筒形コンタクトと 1 mm / .040 インチの水平フラット ピン端子付き。
この EB-DRF-0157、SMA メス コネクタはんだ付け 2 穴フランジ マウント スタブ端子、サイズ 15.8 x 5.7mm / 0.625 x 0.223 インチのフランジ ジャックおよび 1mm / .040 インチの水平フラット ピン端子、周波数範囲 DC ～ 27GHz、 50Ω インピーダンス、DC~18GHz で VSWR 1.10:1 (最大)、18GHz~27GHz で 1.15:1 (最大)、500 サイクルの耐久性、-55°C~+165°C の動作温度。
利点
- 小さいサイズ
- 高信頼性
- 優れた機械的性能
- DCから27GHzまでの広い周波数範囲
アプリケーション
- 汎用試験
- SMA バルクヘッド ねじ込み接続
- ラックおよびパネル マウント アプリケーション
- 1mm / .040″ 水平フラットピン端子
主な機能
| 極性 | 標準 |
| コネクタの種類 | SMA |
| コネクタの性別 | 女性 |
| インピーダンス | 50Ω |
| 体型 | 真っ直ぐ |
| パネル取り付け | 2穴フランジ |
| 取り付け方法 | 半田 |
| 周波数範囲 | DC～27GHz |
パフォーマンス機能
| VSWR： | DC~18GHz: 1.10:1 (最大) |
| 18GHz~27GHz:1.15:1 (最大) | |
| 接触抵抗 | 中心導体≤3.0mΩ |
| 外部導体≤2.0mΩ | |
| 絶縁抵抗 | ≧5000MΩ |
| 耐電圧 | 1000V |
| 耐久性 | 500サイクル |
| 動作温度 | -55℃～+165℃ |
素材仕様
| ハウジング | タイプ 303 ステンレス鋼 |
| ポリッシュ & 不動態化 | |
| センター連絡先 | ベリリウム銅メッキ |
| ゴールド (MIL-G-45204) | |
| 絶縁体 | PTFE & PEI |
