SMAコネクタとは何ですか?正しく識別、選択、使用する方法

1.SMAコネクタとは何ですか?

SMAコネクタ(SubMiniatureバージョンA) 1958年に最初に開発されたコンパクトなRF同軸コネクタです。ねじ付きカップリング機構と特性インピーダンスを備えています。 50オームズ、高周波アプリケーションで最も広く使用されているRFコネクタの1つになります。

小さいサイズ、機械安定性および優秀な電気性能のおかげで、SMAのコネクターは一般に使用されます 無線通信、アンテナ、GPSシステム、RFモジュール、マイクロ波機器.

2.SMAのコネクターの周波数範囲および主指定

SMAコネクタの人気の主な理由の1つは、その広い周波数機能です。
典型的なSMAのコネクターの指定:
    •インピーダンス:50Ω
    •周波数範囲:DC 18GHz (26.5 GHzまでの精密SMA)
    •カップリングタイプ:スレッド
    •めっき:より厚いケーブルのための金メッキ(標準)、ニッケルめっき
    •ケーブルの種類:RG174、RG316、RG58、等。
SMAコネクタの電源処理 周波数とケーブルの種類によって異なります。低周波数では、SMAコネクタはより高い電力を処理できますが、周波数が増加するにつれて電力能力が低下します。



3.SMA男性対女性:識別方法

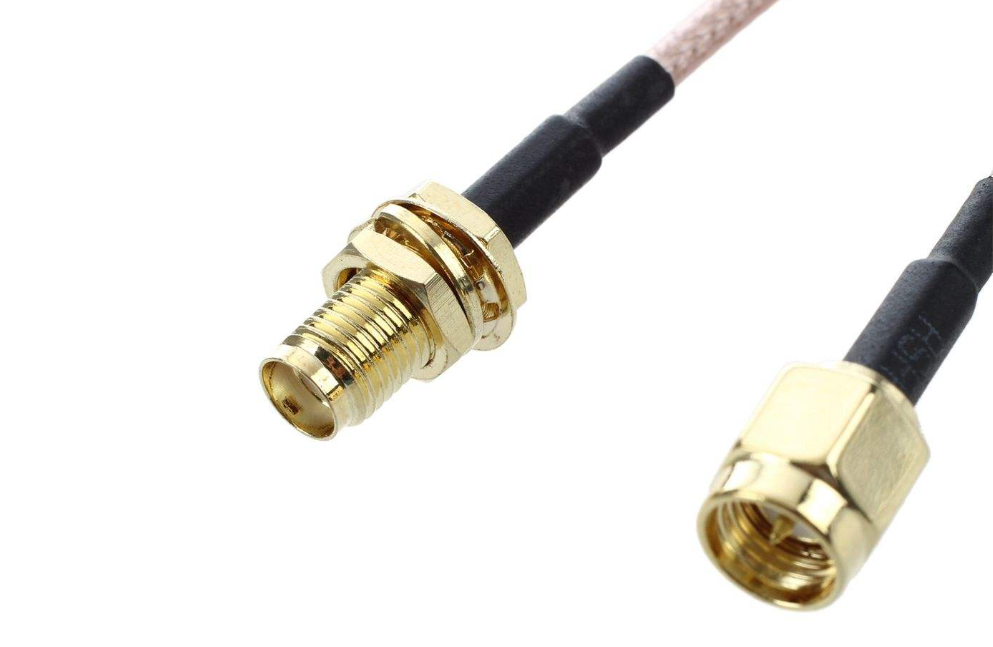

理解 SMA 男性 vs 女性 接続ミスを避けることが重要です。
    •SMAの男性(プラグ):
        ○ ハス 内部スレッド
        ○特徴a センターピン
    •SMA女性(ジャック):
        ○ ハス 外部スレッド
        ○特徴a センターソケット

ヒント: スレッド方向だけに頼らないでください。 常にセンターコンタクトを確認してください。



4.標準SMAとRP-SMA:違いは何ですか?

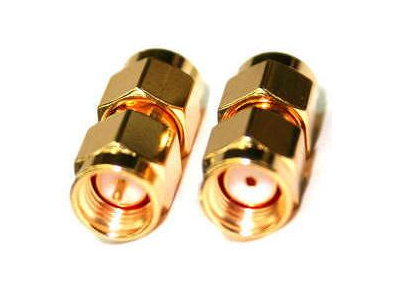

RP-SMA(逆極性SMA) コネクタは、同じ外糸を保持しながら、中心接触の性別を逆にします。

RP-SMAのコネクターは広く使用されています WiFiルーターとアンテナ 規制要件を満たすこと。

5.一般的なSMAコネクタアプリケーション

SMAコネクタは、以下を含む多くの業界で使用されています。
    •RFおよびマイクロウェーブ通信システム
    •GPSおよびGNSS装置
    •WiFiおよびBluetoothのアンテナ
    •RFテスト装置
    • 航空宇宙および軍用電子機器
安全なネジ設計により、耐振動環境に適しています。



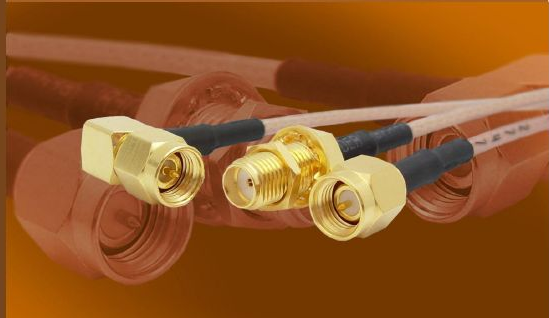

6.適切なSMAコネクタを選択する方法(購入のヒント)

SMAコネクタを選択する際には、以下の要因を考慮します。
    • 周波数要件 – コネクターがあなたの作動範囲を支えることを確認してください
    • ケーブルの互換性 – RG174、RG316、またはカスタムケーブル
    • ジェンダーと極性 – SMA対RP-SMA、男性対女性
    • 取付タイプ – ストレートまたは直角
    • アプリケーション環境 –屋内、屋外、または産業使用
正しいSMAコネクタを選択すると、信号の完全性と長期的な信頼性が保証されます。



7.FAQ: SMAコネクタの基本

Q1: SMAコネクタは何に使用されていますか?
A:SMAのコネクターはアンテナ、RFモジュール、GPSおよび無線システムの高周波RF信号伝達のために使用されます。

Q2:SMAのコネクターの周波数範囲は何ですか。
A:標準SMAコネクタは最大18 GHzをサポートし、精度バージョンは26.5 GHzに達します。

Q3:SMAおよびRP-SMAは互換性がありますか。
A:いいえ。彼らは似ていますが、異なるセンターコンタクトを持っており、交換可能ではありません。
