Regolatore del motore passo-trasto Elecbee YF-20 con driver incorporato, DC 7-27 V, fino a 2 A, velocità e controllo dell\'angolo

SKU: 1624286
Preferiti

Caratteristiche principali

DRIVER STEPPER INTEGRATO: Elecbee YF-20 combina un regolatore del motore passo-passo e un driver per la velocità regolabile, l\'angolo, l\'avanti, il retro, lo stop, il reset e il controllo di ritorno all\'origine.

DC 7–27 V OPERAZIONE: Il controller supporta sistemi DC 7-27 V compatibili e fornisce corrente di controllo del driver integrata fino a 2 A. L\'impostazione corrente predefinita è 1 A.

MOVIMENTO REGOLABILE: Impostare la velocità del motore da 0,1-999 RPM e l\'angolo di funzionamento da 1-9999 °. Una rivoluzione completa equivale a 360°. Due display digitali mostrano impostazioni di velocità e angolo.

7 MODALITI DI CONTROLLO: P-1 a P-7 supporto jog, autoblocco, movimento dell\'angolo innescato, ritorno all\'origine, segnale esterno, reset e funzionamento di ricambio a posizione limite.

AMPIA COMPATIBILITÀ MOTORIA: Progettato per motori passo-passo compatibili a 4 fili, 5-fili, 6 fili o 8 fili. Include terminali di segnale, alimentazione e motore per interruttori esterni, interruttori limite e controllo trigger.

Mostra di più
Disponibile
Qtà.
1
P.Unit.
€ 41.11
Totale
€ 41.11
€ 41.11
Qtà.
P.Unit.
Totale
10+
€39.06
€ 390.60
20+
€37.00
€ 740.00
100+
€32.89
€ 3289.00
Richiedi quantità maggiori?
Descrizione

YF-20 · AUTISTA DEL MOTORE STEPPER INTEGRATO

Controller del motore passo-trasto YF-20 con driver incorporato

Velocità regolabile, angolo, direzione, reset, arresto e controllo del trigger esterno per motori passo-passo compatibili a 4, 5, 6 o 8 fili.

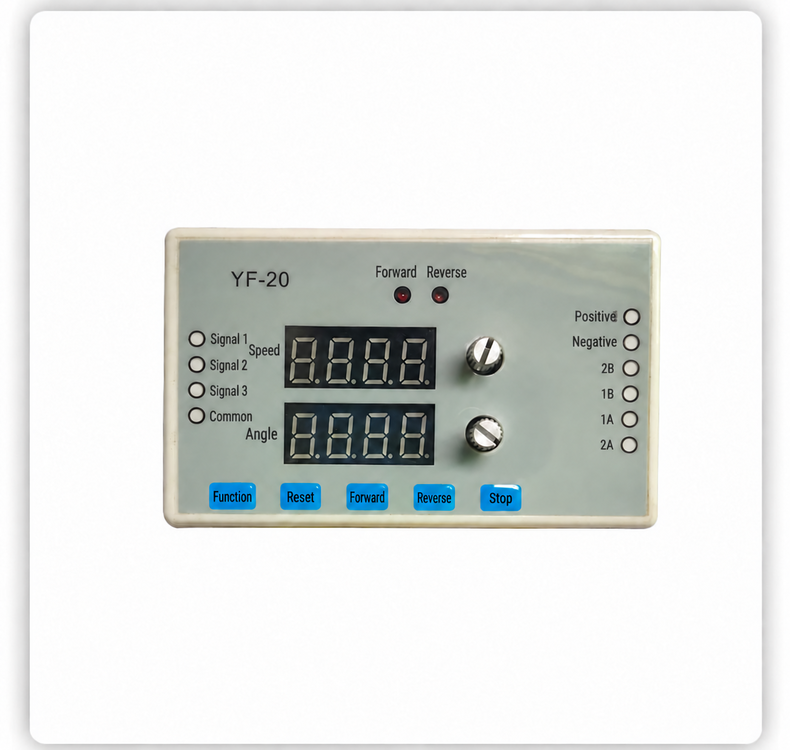

Elecbee YF-20 stepper motor controller front view

CONTROLLO DI MOVIMENTO

Impostazioni di velocità e angolo in un controller

L\'YF-20 combina il driver del motore passo-passo e il regolatore in un\'unica unità. Impostare la velocità del motore da 0,1-999 RPM e l\'angolo di funzionamento da 1-9999 °. Una rivoluzione completa è 360°.

DC 7–27 VAdatto per sistemi di alimentazione DC compatibili all\'interno del intervallo di input specificato.
Fino a 2 ALa corrente di controllo del driver incorporata è specificata come non più di 2 A.
7 Modalità di funzionamentoP-1 attraverso P-7 fornisce diverse sequenze manuali, trigger, di ritorno e di controllo dei limiti.

SPECIFICHE CONFERMATE

Dati di prodotto

Modello YF-20
Tipo di prodotto Regolatore motore passo-strapo con driver incorporato
Tensione di rifornimento DC 7–27 V
Corrente di controllo del conducente Fino a 2 A
Impostazione di velocità 0.1-999 RPM
Impostazione Angolare 1–9999°; 360° = 1 rivoluzione
Compatibilità Moto Motori passo-passo a 4 fili, 5-fili, 6 fili o 8 fili
Suddivisione predefinita 8 suddivisioni; 1600 impulsi per rivoluzione
Corrente predefinita 1 A
Dimensioni del controllore 95,5 × 55,5 mm

MODALITA\' OPERATIVE

Manuale, innescato, ritorno e controllo dei limiti

Le sette modalità selezionabili sono progettate per diverse attività di motion-control:

P-1: Operazione di jog mentre il pulsante è tenuto.

P-2: Operazione di autoblocco in avanti o inversa.

P-3: Signal 1 corre in avanti fino all\'angolo impostato; Signal 2 corre inverso all\'angolo impostato.

P-4: Il segnale 1 corre all\'angolo impostato; Signal 2 ritorna all\'origine.

P-5: Ripetuto Segnale 1 ingresso si alterna tra movimento in avanti e ritorno all\'origine.

P-6: Il segnale 1 si sposta in avanti; quando il segnale scompare, il motore ritorna all\'origine.

P-7: Movimento alternativo automatico tra due posizioni limite utilizzando segnali 1 e 2.

CONNESSIONI E CONTROLLI

Segnali esterni, terminali del motore e chiavi del pannello frontale

Segnale 1, segnale 2, segnale 3 e comune sono disponibili per il controllo esterno, gli interruttori di reset, gli interruttori limite o altri interruttori di trigger. I terminali del motore sono positivi, negativi, 2B, 1B, 1A e 2A. Il pannello frontale include i controlli Funzione, Reset, Forward, Reverse e Stop, oltre a display a velocità e angolo separati.

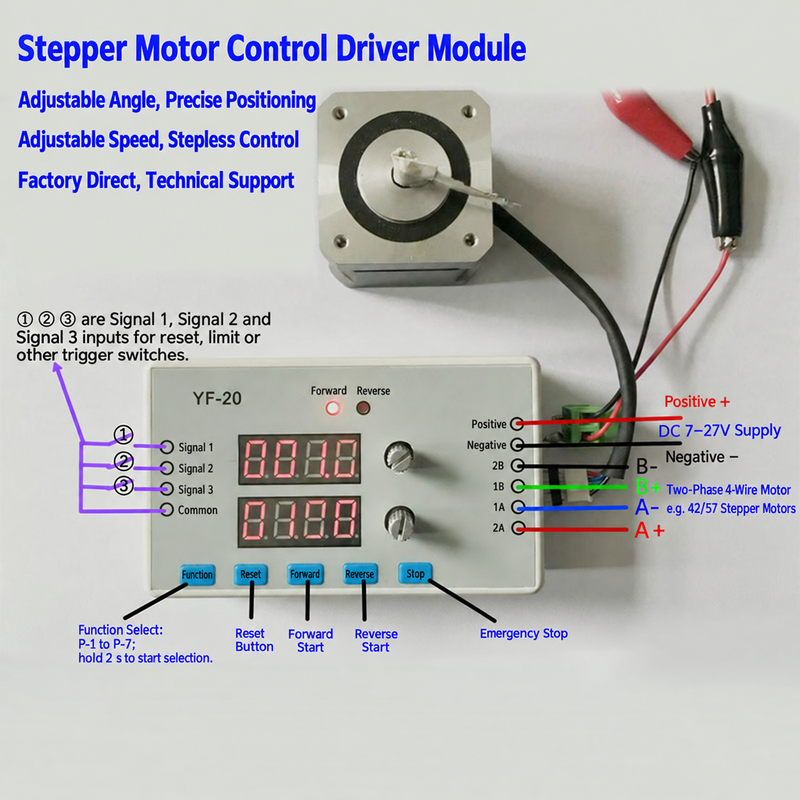

YF-20 stepper motor controller wiring and external signal controls

DIMENSIONE E APPLICAZIONE DEL CONSIGLIO

Compatto 95,5 × 55,5 mm Controller

L\'YF-20 è destinato al posizionamento del motore passo-passo compatibile e alle applicazioni di controllo della velocità. La maggior parte dei motori passo-passo da 42 mm e 57 mm sono indicati per raggiungere circa 350 giri/min alla loro velocità massima; le prestazioni effettive dipendono dal motore e dalle condizioni di funzionamento.

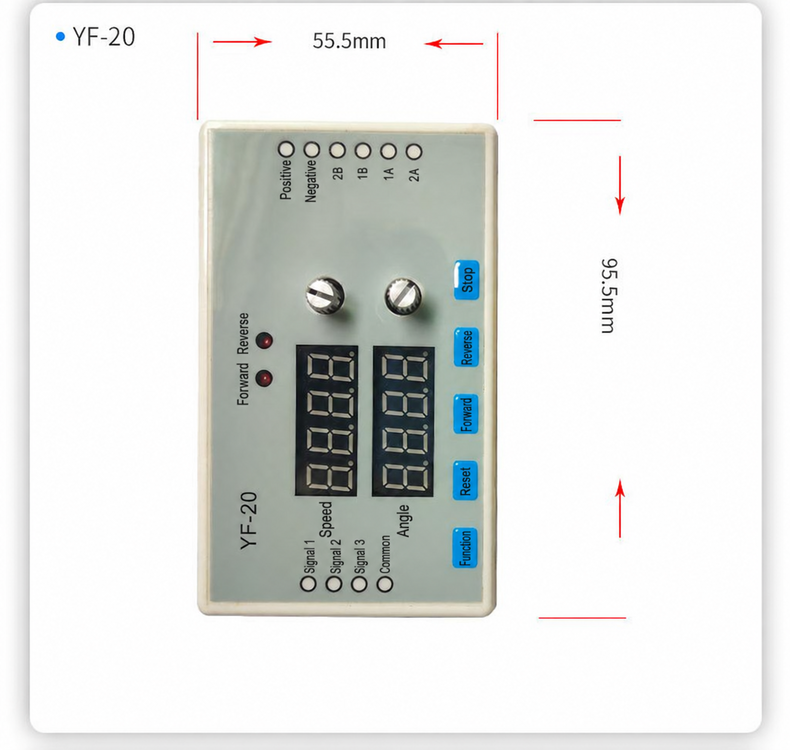

YF-20 stepper motor controller dimensions of 95.5 by 55.5 mm

IMPORTANTE LIMITAZIONE

Solo Controllore

Prima L\'uso

Questo prodotto include un driver motore incorporato. Non include un motore passo-passo o una scheda di guida esterna. Verificare il cablaggio del motore, la polarità di alimentazione, l\'impostazione della corrente, la logica del segnale e la disposizione dell\'interruttore limite prima dell\'operazione.

CONTENUTI DI PACCHETTO

Controller YF-20 con driver incorporato

YF-20 stepper motor controller enclosure and control board assembly
Inclusi

1 × YF-20 regolatore del motore passo-passo con driver incorporato, custodia, pannello di controllo, scheda di controllo e cablaggio

Non incluso: motore passo-passo e scheda driver esterno.
