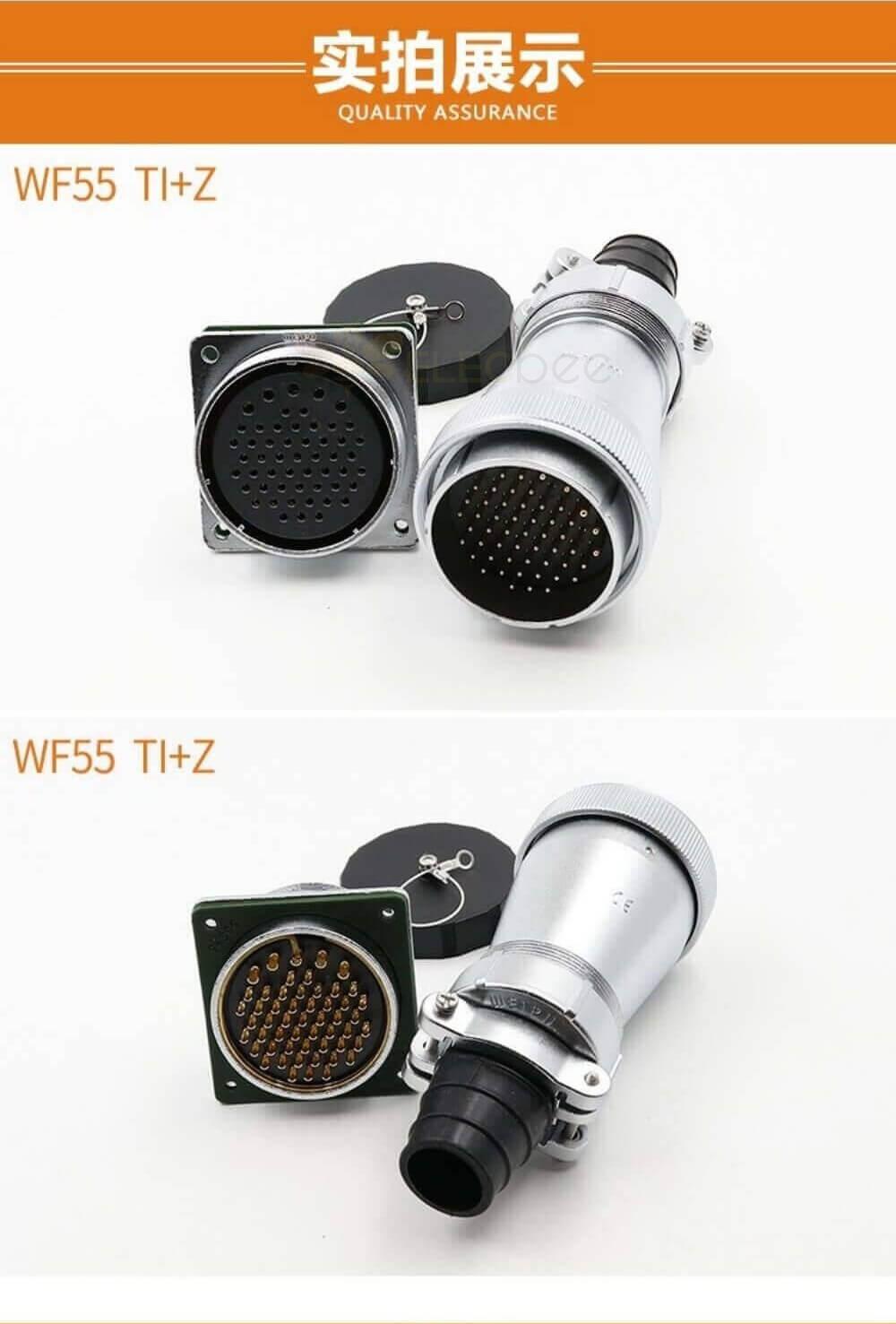

Elecbee WF55-40pin Connettore circolare impermeabile per aviazione Cavo dritto TI + Z Spina maschio e presa quadrata femmina
SKU: EB-WF55J40TI-WF55K40Z
Preferiti
Caratteristiche principali
- Connettore circolare aeronautico impermeabile per collegamenti affidabili.
- Include spina maschio TI+Z a 40 pin e presa femmina quadrata.
- Cavo dritto con USB2.0 Tipo A a Micro-B.
- Connettore Micro-B maschio d'angolo basso da 180° resistente.
Mostra di più
Specifiche
Numero di posizioni:
40 Pin53 Pin61 PinDisponibile
Qtà.
1
P.Unit.
€ 36.00
Totale
€ 36.00
€ 36.00
Specifiche
Attributo
Valore
Cerca
Tipo di connettore
Spina, presa
Tipo di montaggio
Montaggio del pannello
Terminazione
Il dis datore di
Tipo di contatto
Pin maschio e femmina
Finitura di conchiglia
Cromato placcato
Numero di posizioni
40 Pin
Temperatura operativa
-40?C? +85?C
Protezione dell'ingresso
IP65
Corrente nominale
10A, 25A
Tensione nominale
500VAC di 500VAC
Caratteristiche
Impermeabile per l
Serie di connettori
WF 55
Colore
L'argento
Tipo di fissaggio
In thread
Orientamento
Dritto
Materiale a guscio
La lega di zinco
Materiale di contatto
In ottone
Finitura di contatto
Oro placcato
Materiali isolanti
PPS
Diametro del cavo
14AWG, 11AWG
Dimensione del guscio
I 5 anni e
Colore dell'isolamento
Il nero
Descrizione
* Intervalli riferiti alla serie. I valori nominali e il numero di contatti variano in base alla configurazione selezionata.
01 / Caratteristiche della serie
Progettati per connessioni affidabili
Una descrizione comune alla famiglia WF, incentrata sulle opzioni del corpo che i clienti devono effettivamente confrontare.
01
Bloccaggio filettato
Un’interfaccia di accoppiamento sicura per connessioni con ritenuta meccanica.
02
Materiali durevoli
Corpi metallici cromati, isolanti in PPS e contatti in ottone dorato.
03
Ampia scelta di corpi
Versioni diritte, angolate, per montaggio a pannello e in linea.
04
Lettura del codice
Il tipo di corpo, il genere e il numero dei contatti sono descritti nel sistema di codifica riportato di seguito.
02 / Guida alle configurazioni
Guida ai corpi WF
Tavole di prodotto chiare sostituiscono il prospetto originale troppo fitto.
Riferimento configurazioniTavole più leggibiliComune alla serie WF
SPINE
Configurazioni dei corpi delle spine
PRESE
Configurazioni dei corpi delle prese
Utilizzare queste guide per identificare prima il tipo di corpo. Verificare poi la coppia di connettori, la dimensione del corpo e l’opzione selezionata sopra.
03 / Codice di ordinazione
Sistema di codifica
Il contenuto originale è stato riorganizzato in un’infografica chiara per facilitarne la lettura e renderlo coerente con l’impaginazione della pagina.
Consultare il sistema di codifica insieme all’opzione selezionata per verificare corpo, genere dei contatti, terminazione e numero di contatti.

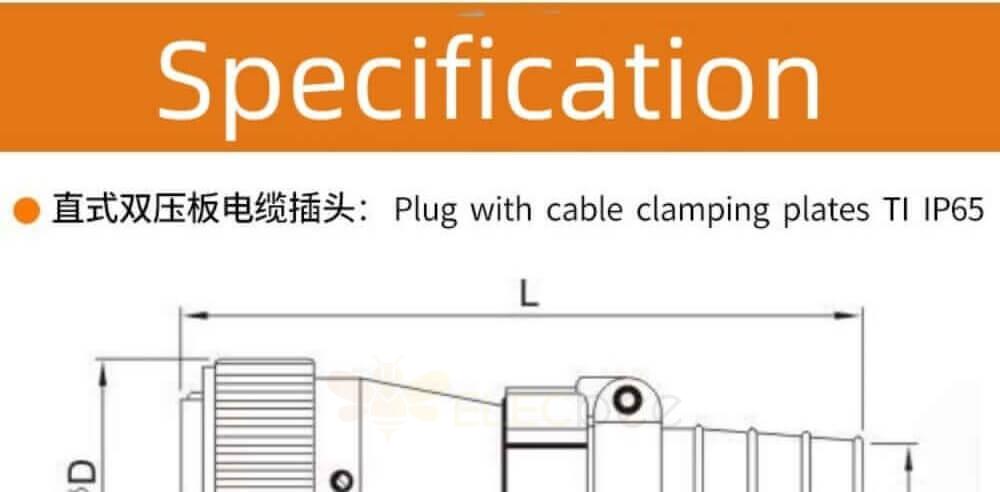

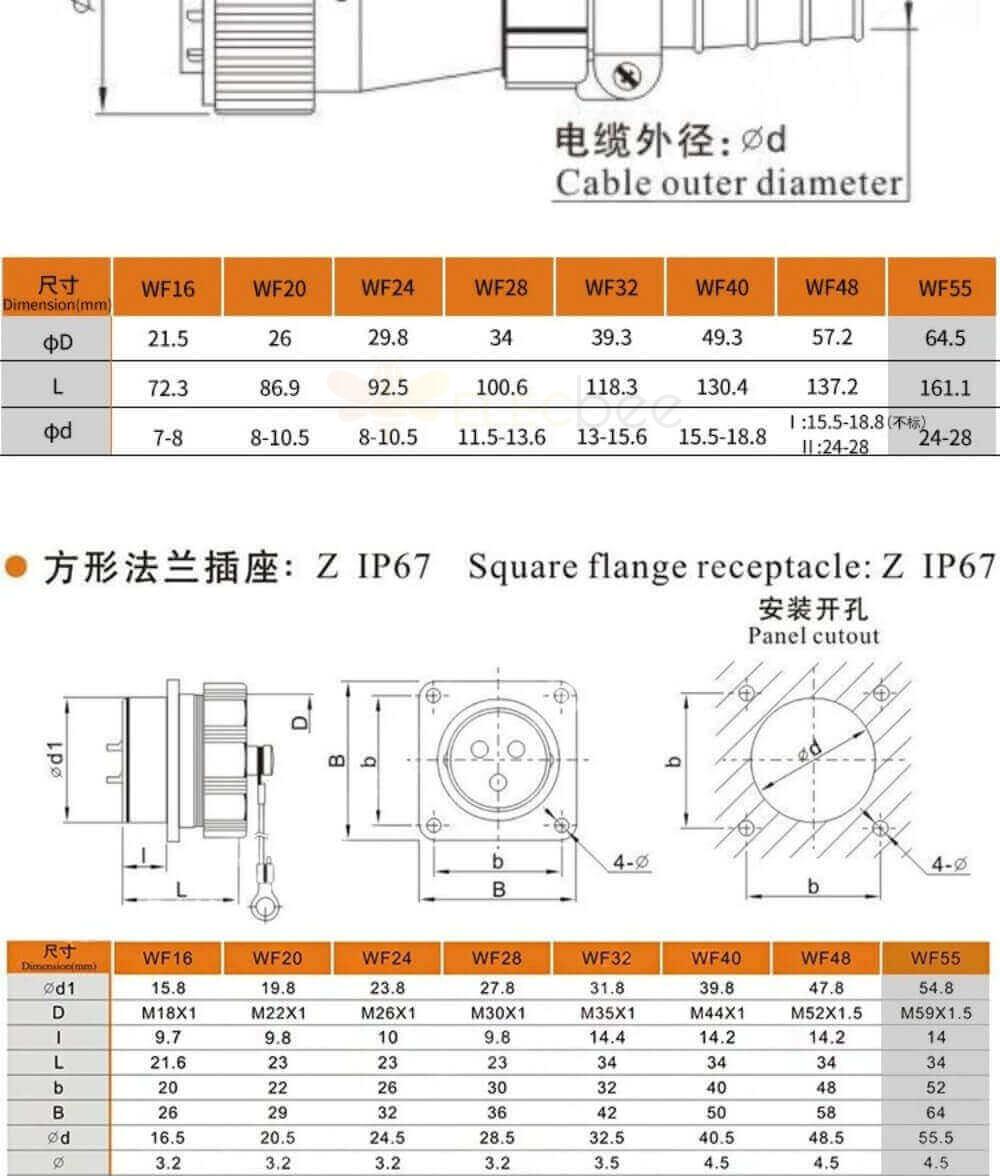

04 / Disegni dimensionali
Disegni dimensionali di riferimento
I disegni sono visualizzati direttamente nella pagina per una consultazione rapida.
Dimensioni delle spine
Dimensioni delle prese
05 / Guida all’uso
Applicazioni e indicazioni per la scelta
Applicazioni tipiche
- Controllo e automazione industriale
- Macchinari, sistemi di movimentazione e robotica
- Apparecchiature di comunicazione, monitoraggio e sicurezza
- Interfacce di segnale e potenza delle apparecchiature
Verificare prima di ordinare
- Dimensione del corpo e coppia di connettori corretta
- Numero e disposizione dei contatti
- Ingresso cavo, terminazione e dispositivo antistrappo
- Tensione e corrente per la disposizione dei contatti selezionata
- Condizioni ambientali e spazio necessario per l’installazione
