Descrizione del controllore di temperatura W3230:

Istruzioni:

Dopo aver collegato l'alimentazione e l'attrezzatura, è possibile alimentare il controller. Al momento viene visualizzata la temperatura misurata. Premere il tasto Set una volta e la temperatura sul display lampeggerà. Premere +- per impostare la temperatura desiderata (premere +- per aumentare o ridurre rapidamente la temperatura). Dopo il completamento, premere Imposta per confermare e restituire. In questo momento, il controller accese e disattiva automaticamente il relè in base all'impostazione. L'uscita del termostato è un relè 20A, che può soddisfare vari carichi ad alta potenza. Dopo aver collegato il circuito di controllo, può alimentare il termostato. Il display mostra la temperatura ambiente.

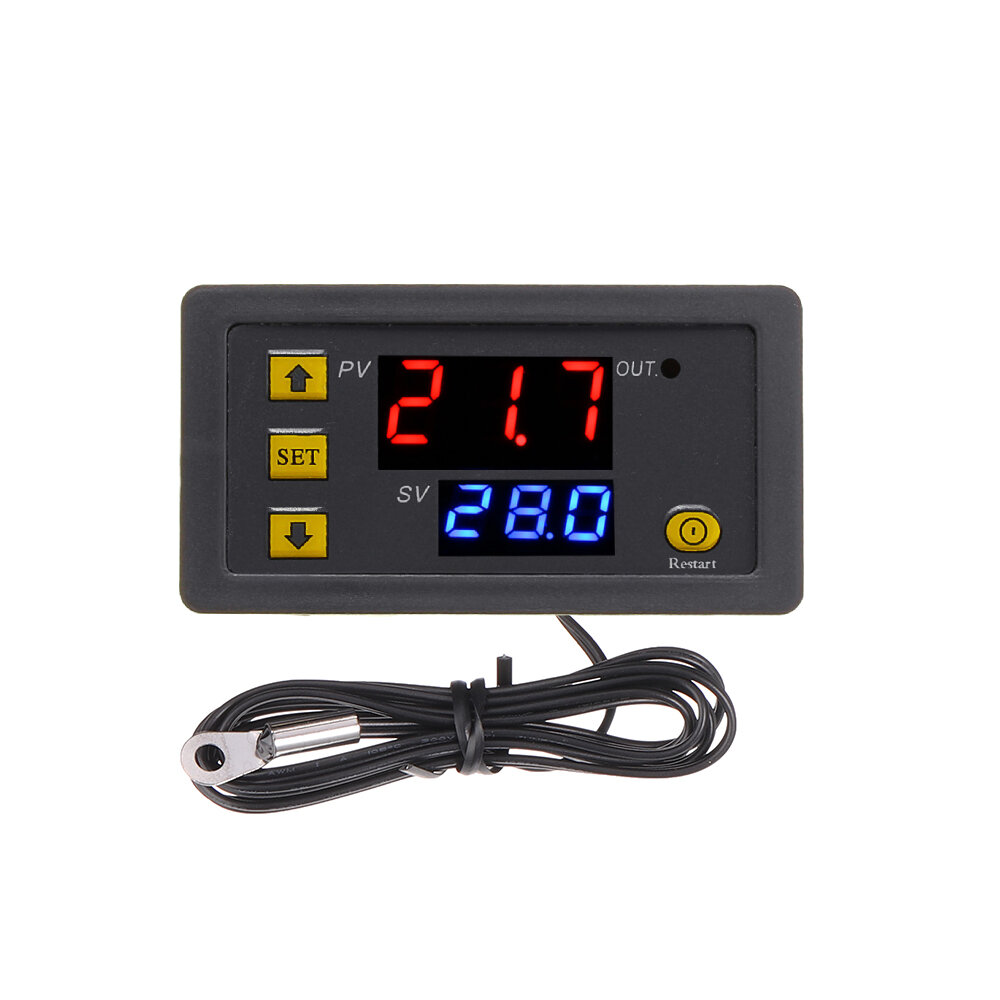

1: luce indicatore, 2: tubo digitale, 3: stato del cicalino

descrizione

1: lampeggiamento: avvio di raffreddamento/riscaldamento, luce solida: chiusa

2: LL viene visualizzato, il sensore è un circuito aperto. HH viene visualizzato, scollegare con forza il relè quando supera l'intervallo di misurazione; Displayedis --- indica un allarme ad alta temperatura

3: premere Impostare per 5 secondi per accedere al menu principale, premere +- Per cambiare P0-6, premere e tenere il set o 10 secondi confermerà automaticamente

Specifica:

Intervallo di controllo della temperatura: -55 ° -120 °

Alimentazione: 12 V CC/24 V CC/110V-220V AC

Rapporto di risoluzione: 0,1 ° C (-9,9-99,9); 1 ° C (altro intervallo)

Precisione di misurazione: ± 0,1 ° C.

Accuratezza del controllo: 0,1 ° C.

Sensore: sensore impermeabile NTC10K; filo: 1 metro

Output: Capacità di contatto del relè 10A 220V / 20A 12V / 20A 24V

Requisiti ambientali: -10-60 ° C, umidità 20%-85%RH

Dimensione: 79mm *43mm *26mm

Dimensione di taglio: 73 mm*39 mm

Caratteristiche:

Ampio intervallo di misurazione della temperatura. Riscaldamento o controllo di raffreddamento.

Riscaldamento o controllo di raffreddamento.

Con un display LED chiaro per una migliore leggibilità.

Tutte le impostazioni dei parametri possono essere salvate dopo corto circuito.

Output di relè.

Precisione ad alto controllo 0,1 centigradi

PO di raffreddamento e modalità di riscaldamento:

Premere e tenere il set per 5 secondi per visualizzare P0. Premere Imposta una volta per impostare la modalità di lavoro. Premere +- per cambiare [H è la modalità di riscaldamento] [C è la modalità di raffreddamento]. Premere un set una volta per tornare. Premere e tenere il set o non c'è azione del pulsante per 10 secondi. Il controller conferma automaticamente il completamento.

In modalità di raffreddamento: quando il valore di misurazione della temperatura ≥ temperatura, il relè di refrigerazione è chiuso e si avvia il frigorifero; Quando il valore di misurazione della temperatura ≤ set di temperatura - isteresi, il relè di refrigerazione viene disconnesso e il frigorifero viene spento.

In modalità di riscaldamento: quando il valore di misurazione della temperatura ≤ set di temperatura, il relè di riscaldamento viene chiuso e il riscaldatore si avvia; Quando il valore di misurazione della temperatura ≥ Temperatura Set Point + isteresi, il relè di riscaldamento viene disconnesso e il riscaldatore viene disattivato.

Impostazione di isteresi P1:

Premere e tenere premuto set per 5 secondi per visualizzare P0, premere +- Per passare a P1, premere Imposta una volta per impostare il valore di isteresi, premere +1 per impostare l'isteresi su 0,1-15, premere una volta set per restituire dopo il completamento, il set di pressioni a lungo o non c'è azione del tasto per 10 secondi Il controller conferma automaticamente il completamento.

In modalità di raffreddamento: quando il valore di misurazione della temperatura ≥ il valore impostato, il relè viene chiuso e si avvia il frigorifero; Quando il valore di misurazione della temperatura ≤ il valore impostato: il valore della differenza di ritorno, il relè viene disconnesso e il frigorifero viene disattivato.

Ad esempio, se l'ambiente è di 30 ° C, il valore di impostazione è di 25 ° C e l'isteresi è impostata a 2 ° C. Dopo aver acceso, il relè si chiude e inizia il frigorifero. Quando il raffreddamento raggiunge i 23 ° C, il relè si apre e il frigorifero si chiude. Al momento, il frigorifero è stato disconnesso. La temperatura di apertura inizia ad aumentare. Quando sale al valore impostato di 25 ° C, il relè si chiude e il frigorifero ricomincia.

Sposta, ripeti questo ciclo per controllare la temperatura non superiore a 25 ° C.

In modalità di riscaldamento: quando il valore di misurazione della temperatura ≤ imposta il valore, il relè viene chiuso e il riscaldatore si avvia; Quando il valore di misurazione della temperatura ≥ imposta valore + valore di isteresi, il relè viene disconnesso e il riscaldatore viene disattivato.

Ad esempio, l'ambiente è di 10 ° C e il valore di impostazione è di 25 ° C e l'isteresi è impostata a 2 ° C. Dopo aver acceso, il relè è chiuso e il

Il riscaldatore inizia. Se riscaldato a 27 ° C, il relè viene scollegato e il riscaldatore viene spento. In questo momento, il riscaldatore ha

Dopo la disconnessione, la temperatura inizia a scendere. Quando scende al valore impostato di 25 ° C, il relè si chiude e il riscaldatore ricomincia.

Sposta, ripeti questo ciclo per controllare la temperatura non inferiore a 25 ℃.

P2 Impostazione massima della temperatura Limite superiore:

Al fine di evitare il pericolo di una temperatura impostato eccessivamente elevata causata da una miscelazione da parte di altri, questo termostato ha una funzione di limite superiore di impostazione massima, che limita l'intervallo di impostazione della temperatura massima controllata dal termostato. Premere e tenere premuto set per 5 secondi per visualizzare P0, premere +- Per passare a P2, premere Imposta una volta per impostare il limite massimo, premere +1 Per impostare la temperatura più alta impostabile, il valore massimo è 110, premere una volta che set per restituire dopo il completamento, premere e trattenere il set o 10 secondi Il controller conferma automaticamente il completamento senza premere un pulsante.

Ad esempio: se il set point di temperatura è impostato su 60, può essere impostato solo su un massimo di 60 ° C. Se si desidera che il set point di temperatura sia più elevato e che l'intervallo di temperatura venga espanso, è necessario regolare prima il valore di impostazione del limite superiore.

P3 Impostazione della temperatura più bassa Limite inferiore

Al fine di evitare la disavvento da parte di altri che causano il blocco del ghiaccio a causa della bassa temperatura, questo termostato ha un'impostazione minima di limite superiore e inferiore, che limita l'intervallo di impostazione del set point minimo controllato dal termostato. Premere e tenere impostato per 5 secondi per visualizzare P0, premere + - Per passare a P3, premere Imposta una volta per impostare il limite inferiore minimo, premere +1 Per impostare la temperatura più bassa di impostazione, il valore più basso è -50, premi una volta che set per restituire dopo il completamento, premere e tenere impostato il set o 10 il controller conferma automaticamente il completamento dell'azione senza premere un pulsante per pochi secondi.

Ad esempio: se il set point di temperatura è impostato su 2, può essere impostato solo su un minimo di 2 ° C. Se si desidera che il set point di temperatura sia inferiore,

Per espandere l'intervallo di temperatura, è necessario regolare prima l'impostazione del limite inferiore.

Correzione della temperatura P4

Quando la temperatura misurata si discosta dalla temperatura standard o l'hardware dell'utente ha esigenze speciali, è possibile utilizzare questa funzione per correggere. La temperatura corretta = la temperatura prima della correzione + il valore corretto. L'intervallo valido è -7,0 ~ 7,0. Premere e tenere premuto set per 5 secondi per visualizzare P0, premere +- Per passare a P4, premere Imposta una volta per correggere, premere +- Per impostare il valore di correzione, premere Imposta una volta per restituire dopo il completamento, Premere a lungo set o nessuna azione del pulsante per 10 secondi, il controller confermerà automaticamente il completamento.

Ad esempio, il display normale è di 25 gradi; Quando la correzione della temperatura è 0, mostra 25 gradi; Quando la correzione della temperatura è 1,5, viene visualizzata

26,5 gradi; Quando la temperatura viene corretta a -1,5, visualizza 23,5.

Correzione della temperatura P4

Quando la temperatura misurata si discosta dalla temperatura standard o l'hardware dell'utente ha esigenze speciali, è possibile utilizzare questa funzione per correggere. La temperatura corretta = la temperatura prima della correzione + il valore corretto. L'intervallo valido è -7,0 ~ 7,0. Premere e tenere premuto set per 5 secondi per visualizzare P0, premere +- Per passare a P4, premere Imposta una volta per correggere, premere +- Per impostare il valore di correzione, premere Imposta una volta per restituire dopo il completamento, Premere a lungo set o nessuna azione del pulsante per 10 secondi, il controller confermerà automaticamente il completamento.

Ad esempio, il display normale è di 25 gradi; Quando la correzione della temperatura è 0, mostra 25 gradi; Quando la correzione della temperatura è 1,5, viene visualizzata

26,5 gradi; Quando la temperatura viene corretta a -1,5, visualizza 23,5.

P5 Tempo di inizio ritardato (unità: minuti)

Quando è necessario ritardare il funzionamento del frigorifero o del riscaldatore, la funzione di ritardo può essere attivata per proteggere la vita dell'attrezzatura.

Premere e tenere premuto set per 5 secondi per visualizzare PO, premere +- Per passare a P5, premere Imposta una volta per impostare l'unità di tempo di inizio di ritardo è minuti, premere +- Per impostare 0-10 minuti, premere set una volta per restituire dopo il completamento, premere e trattenere set o 10 secondi senza il controllo del tasto Action Controllation confirma automaticamente il completamento

In modalità di raffreddamento: quando l'alimentazione viene attivata per la prima volta, se la temperatura corrente ≥ è il valore impostato, il frigorifero non inizierà il raffreddamento immediatamente e deve essere eseguito per il tempo di ritardo impostato.

In modalità di riscaldamento: quando l'alimentazione viene attivata per la prima volta, se la temperatura corrente ≤ il valore impostato, il riscaldatore non inizierà il riscaldamento immediatamente e deve essere eseguito per il tempo di ritardo impostati prima di iniziare.

Quando i tempi di inattività tra due inizi consecutivi del frigorifero o del riscaldatore sono maggiori del valore di impostazione del tempo di inizio di ritardo, il frigorifero inizierà immediatamente.

Quando l'intervallo di spegnimento tra due inizi consecutivi del frigorifero o del riscaldatore è inferiore al valore di impostazione del tempo di inizio di ritardo, l'attrezzatura può essere avviata solo dopo che è stato eseguito il tempo di inizio di ritardo impostato del frigorifero. Il tempo di ritardo viene calcolato dal momento dell'arresto.

Ad esempio, nello stato di raffreddamento, impostare il ritardo su 5 minuti. Dopo l'accensione della potenza, il frigorifero inizierà con un ritardo. Dopo 5 minuti, il frigorifero verrà acceso. Quando viene raggiunta la temperatura richiesta, il frigorifero si fermerà. In questo momento, il timer inizierà. Quando la prossima volta che l'ora di inizio del frigorifero sarà completata, inizierà immediatamente. Lavoro, se i tempi non sono completati, non funzionerà fino a quando i tempi non saranno terminati. L'indicatore LED lampeggia durante il ritardo.

Quando l'avvio di ritardo è impostato su 0, è equivalente a disattivare la funzione di ritardo.

P6 Ripristina le impostazioni di fabbrica

Per alcune ragioni umane, le impostazioni interne del termostato sono confuse ed è dispendioso in termini di tempo impostarli uno per uno. In questo caso, è possibile utilizzare questa funzione per ripristinare le impostazioni di fabbrica.

Il metodo specifico è: nello stato OFF, premere e tenere premuto i pulsanti + e - contemporaneamente, quindi accendi il telefono. Tutti i parametri di cui sopra verranno ripristinati alle impostazioni di fabbrica.
