Elecbee PCM-KW-200 USB to Dual-Port RS422 RS485 Convertitore seriale, USB-A maschio a 2 DB9 maschio, FT232RL, 1m

Elecbee PCM-KW-200 USB a doppia porta RS422/RS485 convertitore seriale

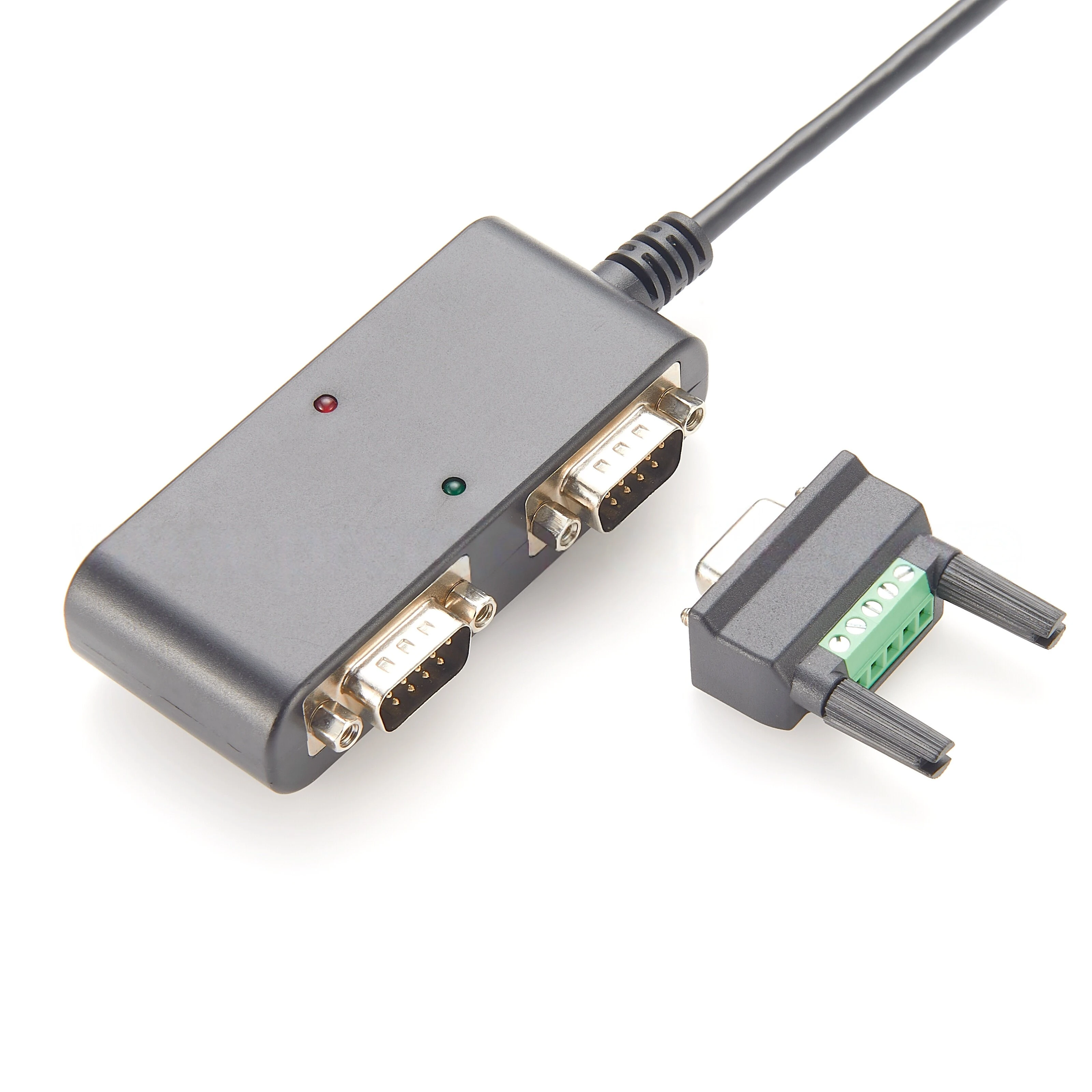

Il convertitore USB Elecbee PCM-KW-200 a RS422/RS485 aggiunge due porte seriali industriali maschili DB9 a un computer compatibile attraverso una connessione USB-A. È progettato per collegare fino a due dispositivi RS422 o RS485 compatibili nei sistemi di automazione, strumentazione e controllo delle apparecchiature.

Il convertitore incorpora un controller per hub USB FE1.1S, componenti USB-seriali FT232RL e ricetrasmettitori differenziali MAX485. I LED verdi e rossi forniscono l\'indicazione dello stato operativo visivo.

Specifiche tecniche

Brand: Elecbeo
Modello: PCM-KW-200
Tipo di prodotto: Convertitore seriale da USB a RS422/RS485 Dual-port
Interfaccia per computer: USB-Un maschio
Interfacce seriali: 2 × DB9 maschio
Standard seriali supportati: RS422 e RS485
Modello del PCB: KA-876 REV1.0
Chipset elencato: FE1.1S, FT232RL e MAX485
Lunghezza cavo: 1000 ±20mm
Tipo di cavo: UL2725
Diametro esterno della cavo: 4.5mm
Giacca Cavo: PVC nero
Indicatori di stato: LED verdi e rossi
DB9 elementi di fissaggio: Noci mobili #4-40 posizionati frontali
Standard ambientale: RoHS
Test a circuito aperto e corto: 100% testato
Resistenza di isolamento: Almeno 5MΩ

Doppie porte seriali RS422/RS485

Le due uscite maschili DB9 consentono di collegare due dispositivi seriali industriali compatibili tramite una singola porta USB. Ogni dispositivo seriale deve utilizzare un\'interfaccia elettrica compatibile RS422 o RS485 e un\'assegnazione del segnale corrispondente.

RS422 utilizza comunemente la trasmissione differenziale separata e riceve coppie per la comunicazione full-duplex. le installazioni RS485 possono utilizzare una comunicazione a due fili half-duplex o a quattro fili, a seconda delle apparecchiature collegate e della configurazione del convertitore.

Configurazione della porta: Confermare se il convertitore fornito espone due porte COM virtuali indipendenti e configurare ogni porta in base ai requisiti delle apparecchiature collegate.

Installazione di Chipset e driver

Il FE1.1S funziona come controller interno dell\'hub USB. I dispositivi FT232RL gestiscono la conversione USB-seriale, mentre i ricetrasmettitori MAX485 forniscono una segnalazione seriale differenziale compatibile.

Potrebbe essere necessario un driver di porta COM virtuale FTDI compatibile. Installare il driver appropriato per il sistema operativo host prima di collegare apparecchiature industriali, quindi confermare che le porte seriali previste appaiono nel gestore del dispositivo di sistema.

Il software di comunicazione deve essere configurato con la frequenza corretta, i bit di dati, la parità e i bit di arresto richiesti dal dispositivo RS422 o RS485 connesso.

Verifica dell\'inidata di DB9

DB9 è il formato del connettore fisico e non definisce un\'assegnazione universale del pin RS422 o RS485. I produttori di apparecchiature industriali possono assegnare A, B, TX+, TX−, RX+, RX− e macinare a diversi perni DB9.

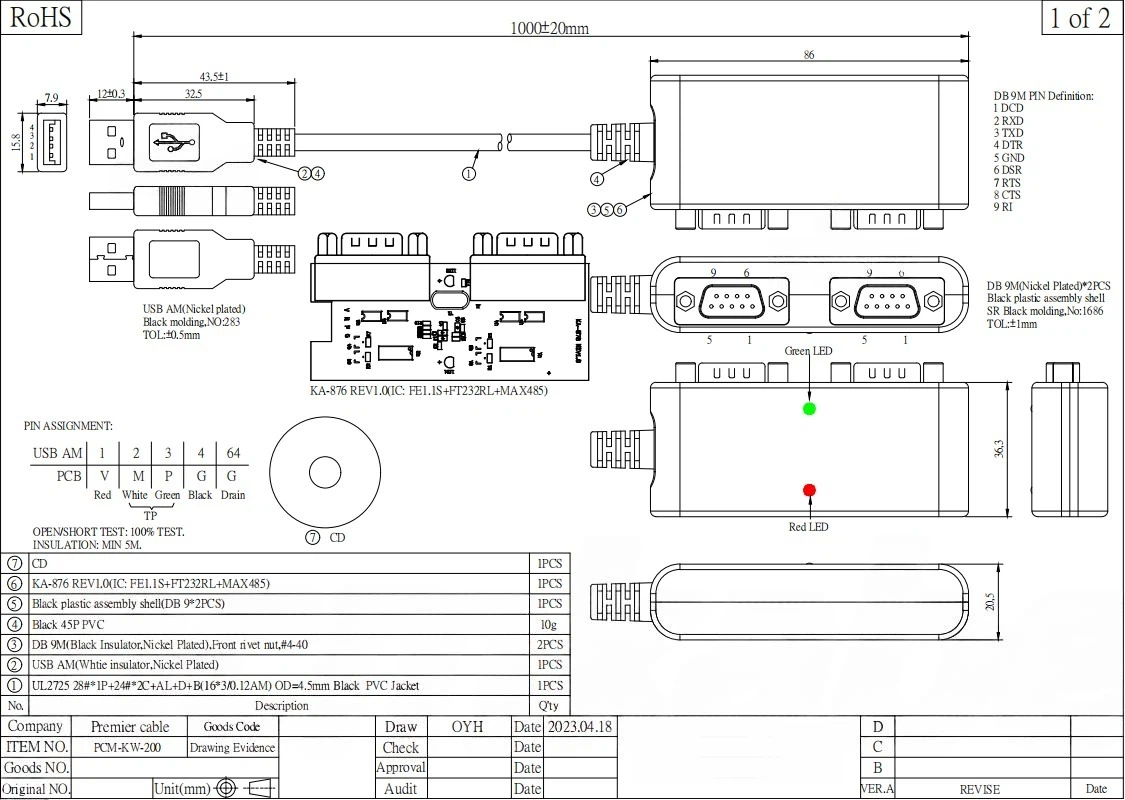

La tabella di ingegneria fornita utilizza etichette come DCD, RXD, TXD, DTR, RTS e CTS, che sono normalmente associate a un\'interfaccia RS232 DB9. Non utilizzare tale tabella come guida di cablaggio RS422/RS485 a meno che non sia stata verificata specificamente per il PCM-KW-200 in dotazione.

Prima della connessione: Confermare il pinout effettivo del segnale differenziale dal diagramma di cablaggio in dotazione o testando il convertitore. Il cablaggio errato può impedire la comunicazione o danneggiare le apparecchiature connesse.

Costruzione di cavi e connettori

Connettore USB: USB-A maschio con isolante bianco e guscio nichelato
Connettori DB9: Due connettori maschili con isolanti neri e gusci nichelati
Overmoold USB: Specificazione del materiale n. 283 nero
Convertivo Alloggio: Alloggiamento in plastica assemblato nero, no. 1686
Materiale di iniezione: PVC nero 45P
Cavo: UL2725 con diametro esterno 4.5mm
Giacca esterna: PVC nero
Collegamento scudo/drain: Conduttore di terra/drenaggio

La struttura del cavo schermato aiuta a ridurre la suscettibilità alle interferenze elettriche. L\'affidabilità effettiva della comunicazione e la distanza raggiungibile dipendono ancora dall\'instradamento dei cavi, dalla messa a terra, dalla terminazione, dalla velocità di baud e dall\'ambiente elettrico circostante.

Applicazioni

Il PCM-KW-200 può essere integrato con sistemi di controllo PLC compatibili, apparecchiature di automazione industriale, strumenti, sistemi di controllo degli accessi e dispositivi di acquisizione dati seriali.

È destinato alle apparecchiature RS422 e RS485. Non deve essere descritto come un adattatore standard USB-to-RS232 semplicemente perché utilizza connettori DB9.

Linee guida di connessione

Fase 1: Installare il driver seriale USB richiesto sul computer host.

Passo 2: Collegare il PCM-KW-200 al computer e confermare che le porte seriali richieste vengono rilevate.

Fase 3: Verificare il pinout del segnale differenziale DB9 sia per il convertitore che per le apparecchiature collegate.

Fase 4: Collegare il dispositivo RS422 o RS485 mentre tutte le apparecchiature sono spente.

Fase 5: Configurare i parametri di comunicazione e testare a basso tasso di baud prima di iniziare il normale funzionamento.

Avviso di compatibilità: Conferma protocollo, assegnazione dei pin, modalità duplex, terminazione, messa a terra e disponibilità del driver prima dell\'acquisto o dell\'installazione.
